Вимоги до припоїв.
При виборі марки припою для пайки необхідно, щоб:
Температура плавлення припою була на 60 - 100°С нижча плавлення металів, які підлягають пайці, але вище температури при якій буде працювати паяльний вузол.
розплавлений припій добре змочував з'єднувальні метали, легко затікав в щілини між деталями, давав міцні шви при затвердженні.
Електропровідність утворених припоями швів значно не відрізнялась від електропровідності основного металу деталей.
Коефіцієнти лінійного розширення припою і з’єднувальних деталей були максимально близькими, в іншому випадку місцеві напруження, які виникають на паяних швах можуть привести до утворення тріщин.
Нагрів деталей в при пайці не викликав структурних змін в з’єднувальних металах, які знижують металу.
Вибрана марка припою не утворювала з з'єднувальними металлами активних електрокорозійних пар.
Вимоги до флюсів.
Флюси повинні відповідати наступним вимогам:
1) Вміщувати хімічно - активні речовини, здатні вступати в реакцію з
окисами металів і видаляти їх із спаяних поверхонь;
2) Мати температуру на початку активної дії флюсів на 50,100°С.
Максимальна активність флюсів повинна появлятися при температурі, які лежать в межах інтервалу температури.
3) Добре змочувати і покривати поверхні, які паяються для захисту їх від дії повітря.
4) Мати власну вагу меншу ніж у припоях, що дає можливість флюсу
випливати на поверхню розплавленого припою,
5) Легко видалятися відповідним розчинником після пайки,
6) Не володіти значною корозійною дією, особливо в при пайці місць, важко
доступних для промивки.
7) Не знижувати опір ізоляції при паянні монтажних з'єднань без наступної промивки.
Вимірювальні прилади. Авометр.
Використання мультимеру. МУЛЬТИМЕТР DT-830B.
Виключно всім необхідно вміти користуватися вимірювальними приладами.
Вольтампермметр - універсальний прилад (коротко - "тестер", від слова "тест" ) .
мультиметр китайського виробництва DT- 830B .

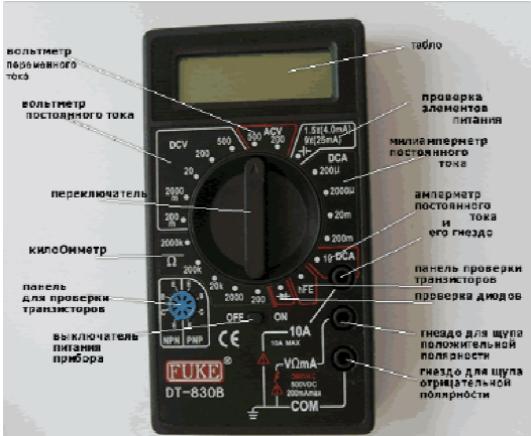

МУЛЬТИМЕТР DT- 830B складається з :
- дисплей р/к
- перемикач багатопозиційний
- гнізда для підключення щупів
- панель для перевірки транзисторів
- задня кришка (потрібна для заміни елемента живлення приладу, елемент типу "Крона" 9 вольт)
Положення перемикача розділені на сектори:
OFF / on - вимикач живлення приладу
DСV - вимірювання напруги постійного струму (вольтметр)
ACV - вимірювання напруги перепенного струму (вольтметр)
hFe - сектор включення вимірювання транзисторів
1.5v - 9v - перевірка елементів живлення
DCA - вимірювання постійного струму (амперметр)
10А - сектор амперметра для вимірювання великих значень постійного струму (по інструкції вимірювання проводяться протягом декількох секунд).
Діод - сектор для перевірки діодів.
Ом - сектор вимірювання опору.
Сектор DCV
На даному приладі сектор розділений на 5 діапазонів. Проводяться вимірювання від 0 до 500 вольт.
Напруга постійного струму великої величини нам зустрінеться тільки при ремонті телевізора.
Цим приладом при великих напругах потрібно працювати вкрай обережно.

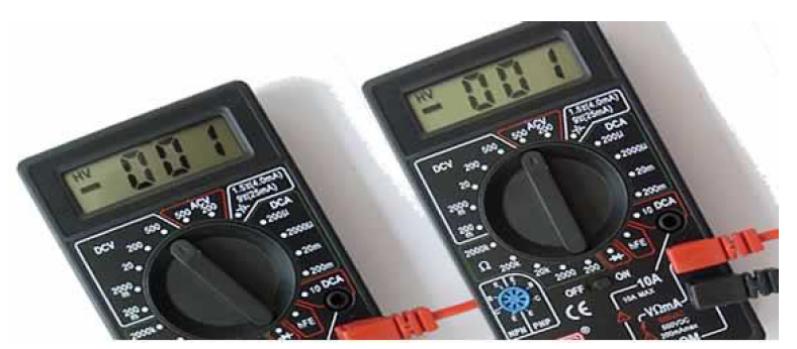

При включенні в положення "500" вольт на екрані в лівому верхньому кутку загоряється попередження HV, про те, що включений самий верхній рівень виміру і при появі більших значень потрібно бути уважним.
Зазвичай вимірювання напруги ведеться перемиканням великих положень діапазону на менші, якщо ви не знаєте величину вимірюваної напруги. Наприклад, перед вимірюванням напруги на акумуляторній батареї стільникового телефону або автомобіля, на яких написано максимальна напруга 3 або 12 вольт, то ставимо сміливо сектор в положення "20" вольт. Якщо поставимо на меншу, наприклад, на "2000" мілівольт прилад може вийти з ладу. Якщо поставимо на велику - показання приладу будуть менш точними.
Коли ви не знаєте величину вимірюваної напруги (звичайно ж в рамках побутового електрообладнання, де вона не перевищує величин приладу), тоді виставляєте на верхнє положення "500" вольт і проводите вимірювання. Взагалі, грубо заміряти, з точністю до одного вольта, можна на положенні "500" вольт.
Якщо потрібна велика точність, перемкніть на нижнє положення, тільки щоб величина вимірюваної напруги не перевищувала значення на положенні вимикача приладу.
Цей прилад зручний у вимірюванні саме напруги постійного струму в тому, що не вимагає обов'язкового дотримання полярності. Якщо полярність щупів ( "" + червоний , "-" - чорний ) не буде збігатися з полярністю вимірюваної напруги, то в лівій частині екрана з'явиться знак "-" , а величина буде відповідати вимірюваній.
Сектор ACV
Сектор має на даному типі приладу 2 положення - "500" і "200" вольт.
З великою обережністю користуйтеся з вимірами 220-380 вольт.
Порядок вимірювань і установки положень аналогічний сектору DCV.
Сектор DCA
Є міліамперметром постійного струму і застосовується для вимірювання малих струмів, в основному в радіоелектронних схемах.
Щоб уникнути поломки приладу, не ставте перемикач на цей сектор, якщо забудете і почнете вимірювати напругу, то прилад вийде з ладу.
Є ще положення 10 А вимірювання постійного струму (амперметр). Вимірювання проводяться з перестановкою проводів з другого гнізда в гніздо 10 А. Якщо вам необхідно вимірювати струм якого - небудь електроприладу, можна скористатися амперметром, але знову ж таки з великою обережністю. В інструкції по приладу написано , що вимірювання струму проводити кілька секунд.
С
ектор
вимірювання опору (омметр).
Розділений на положення від 200 Ом до 2 Мом ( 2000000 Ом).
Можна вимірювати опір від 1 Ома до 2 Мом з наступними нюансами :
По-перше : китайський мультиметр не є точним приладом і похибка його показань досить велика.
По-друге : непередбачувана велика чутливість при точних вимірах. У зв'язку з цим, при замиканні щупів між собою, прилад вказує на опір ланцюга, який не слід ігнорувати, а вважати її за опір проводу на щупах, тобто при вимірюванні маленьких опорів з результату потрібно відняти значення, отримане при замикання щупів.

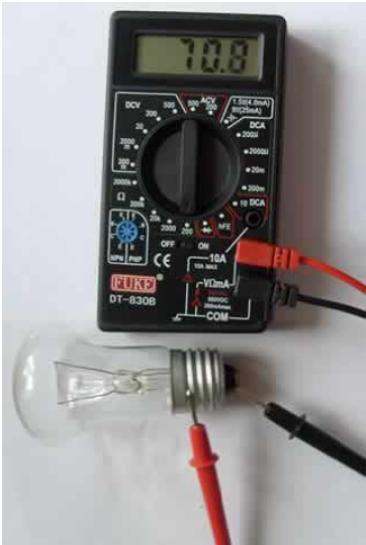

Наприклад: заміряємо опір лампи, так як лампа має малий опір, ставимо в положення 200 Ом.
Спочатку замкнемо щупи між собою. У прилад показав 0.9 Ом - це значить що ми віднімаємо 0.9, після вимірювання потрібного нам опору. Заміряємо на лампі отримуємо 70.8 - 0,9 = 69.9 Ом.
Врахуйте, що покази приблизні, але в випадках з побутовими електроприладами цього достатньо.
Робота вгору по діапазону сектора не представляє нічого складного. Якщо у вас на екрані зліва показана одиниця, то опір більший, ніж встановлене положення перемикача, а якщо одиниця на екрані при положенні вимикача 2000КОм, то можна вважати ланцюг обірваним.
Поява чисел, показує про присутність певного опору в ланцюзі.
Заміна батареї:
Як тільки ви помітите збій на дисплеї, пропадають цифри або свідчення не
відповідають зразковим значенням, значить потрібно замінити батарею— маленька хрестовидна викрутка - задня кришка - новий елемент 9V.
Сектор Діод.
Одне положення для перевірки діодів на пробій (на малий опір) і на обрив (нескінченний опір). Принципи виміру засновані на роботі Омметром. Також як і hFE.
Сектор hFE
Для вимірювання транзисторів є панелька із зазначенням в яке гніздо яку ніжку транзистора поміщати. Перевіряються транзистори обох n-р-n і р-n-р провідностей на пробій, обрив і на більше відхилення від стандартних опорів переходів.
