Полосові фільтри.

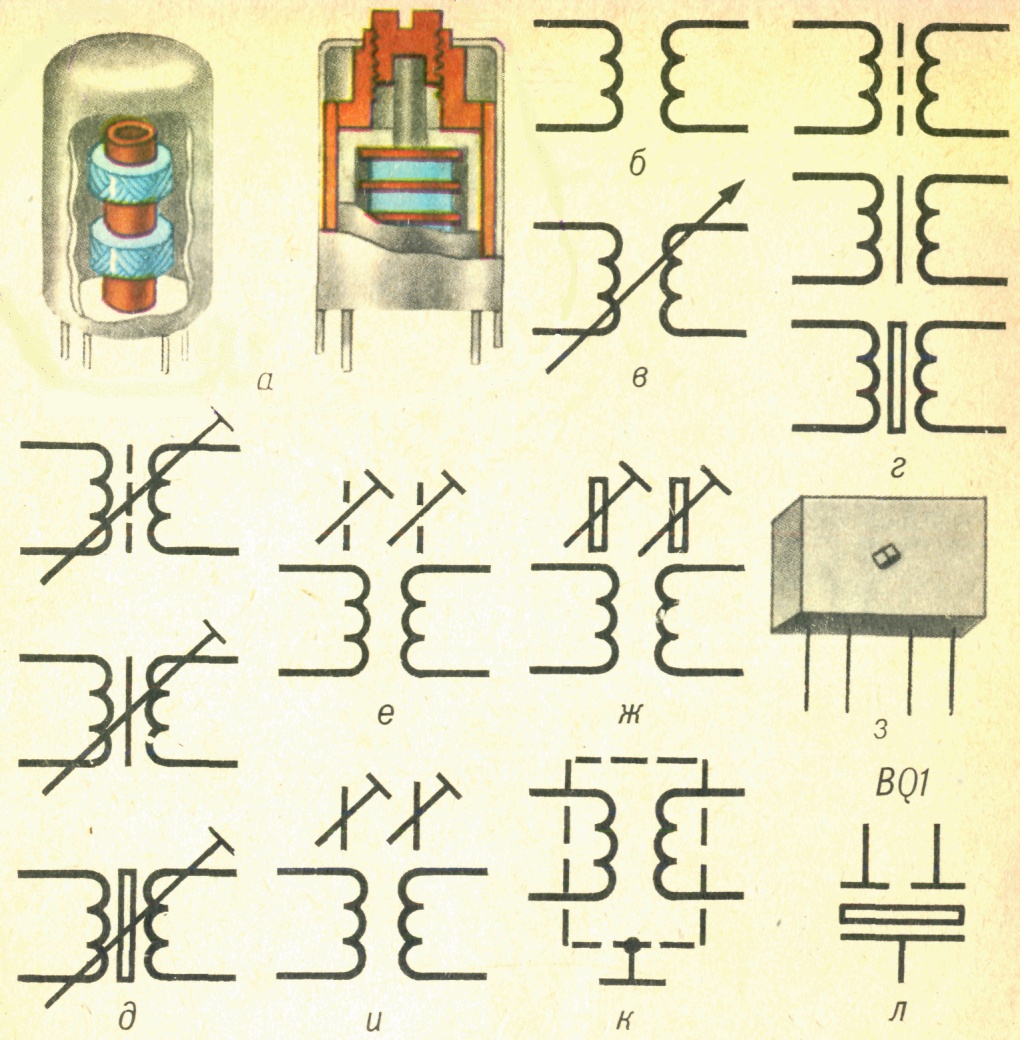

У приймальний-підсилювальних трактах радіоелектронної апаратури часто використовуються зв'язані коливальні контури (смугові фільтри), що являють собою дві або більше котушок індуктивності, розташовані на загальному каркасі (а) або на окремих каркасах так, що між ними виникає індуктивний зв'язок. За відсутності сердечників такі фільтри на схемах позначаються так, як показано на мал. б. У разі змінного зв'язку між котушками УГП перекреслюється стрілкою (в). Якщо є загальний нерухомий сердечник, то в УГП фільтру вводиться лінія, відповідна вживаному сердечникові (г); при рухомому такому сердечнику ставиться додатковий символ — коса лінія з наконечником (д). Для фільтрів з індивідуальними рухомими сердечниками котушок застосовуються УГП, показані на мал. е, ж, и.

Часто фільтри встановлюють в металевий екран (э) для захисту від електричних дій на них інших частин апаратури. Екран зазвичай з'єднується з корпусом пристрою. УГП на схемах таких фільтрів дано на мал. к.

Як смугові використовуються також п'єзокерамічні фільтри типу ПФ1П (з), основними елементами яких є п'єзорезонатори, сполучені в ланки УГП і БЦП їх на схемах показані на мал. п.

Трансформатори і дроселі.

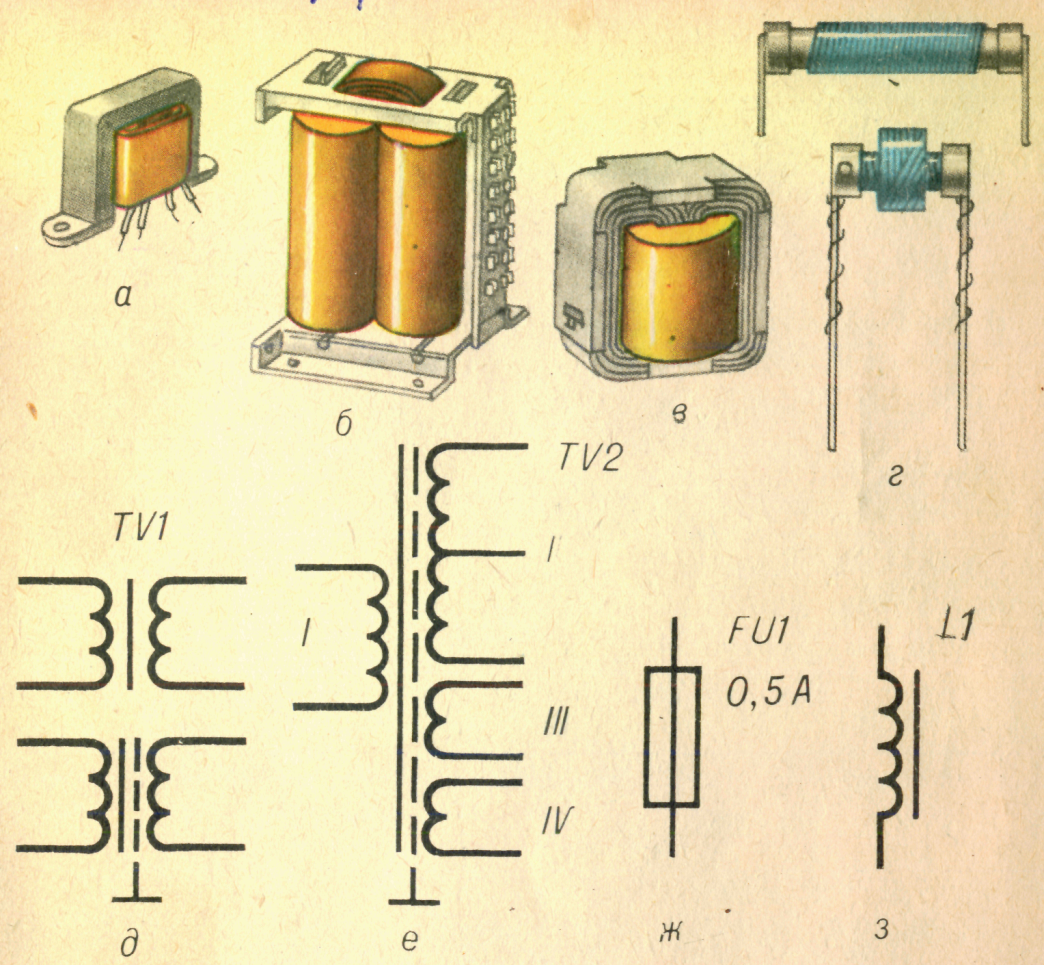

М ал. а - трансформатор узгодження; б - трансформатор багатообмоточний силовий; в - низькочастотний дросель; г - високочастотний дросель

У радіоелектронній апаратурі застосовуються різні за призначенням і конструкції трансформаторів (узгодження — вхідні, міжкаскадні і вихідні; імпульсні; силові) і дроселі.

Трансформатори узгодження (а) складаються з двох ізольованих між собою котушок (обмоток), розташованих на загальному сердечнику. Кількість витків обмоток залежить від призначення трансформатора. УГП і БЦП такого трансформатора на схемах показані на мал. д, вгорі. Якщо між обмотками є екран, то його показують на схемах штриховою лінією, сполученою з корпусом пристрою (мал. д, внизу).

Трансформатор багатообмоточний, наприклад силовий (б), зображається на схемах (е) з використанням вже відомих символів. Різниця у витках окремих обмоток /...IV відображається великим або меншим числом напівкіл, що позначають витки обмоток. У ланцюг мережевої обмотки включається плавкий запобіжник, його УГП і БЦО на схемах — мал. ж.

Низькочастотні дроселі (в) використовуються у фільтрах випрямлячів для згладжування пульсацій випрямленого струму, а високочастотні (г) — в електричних ланцюгах для того, щоб закрити шлях змінним струмам. На схемах дроселі позначаються так само (з), як і звичайні котушки індуктивності з феритовими сердечниками.

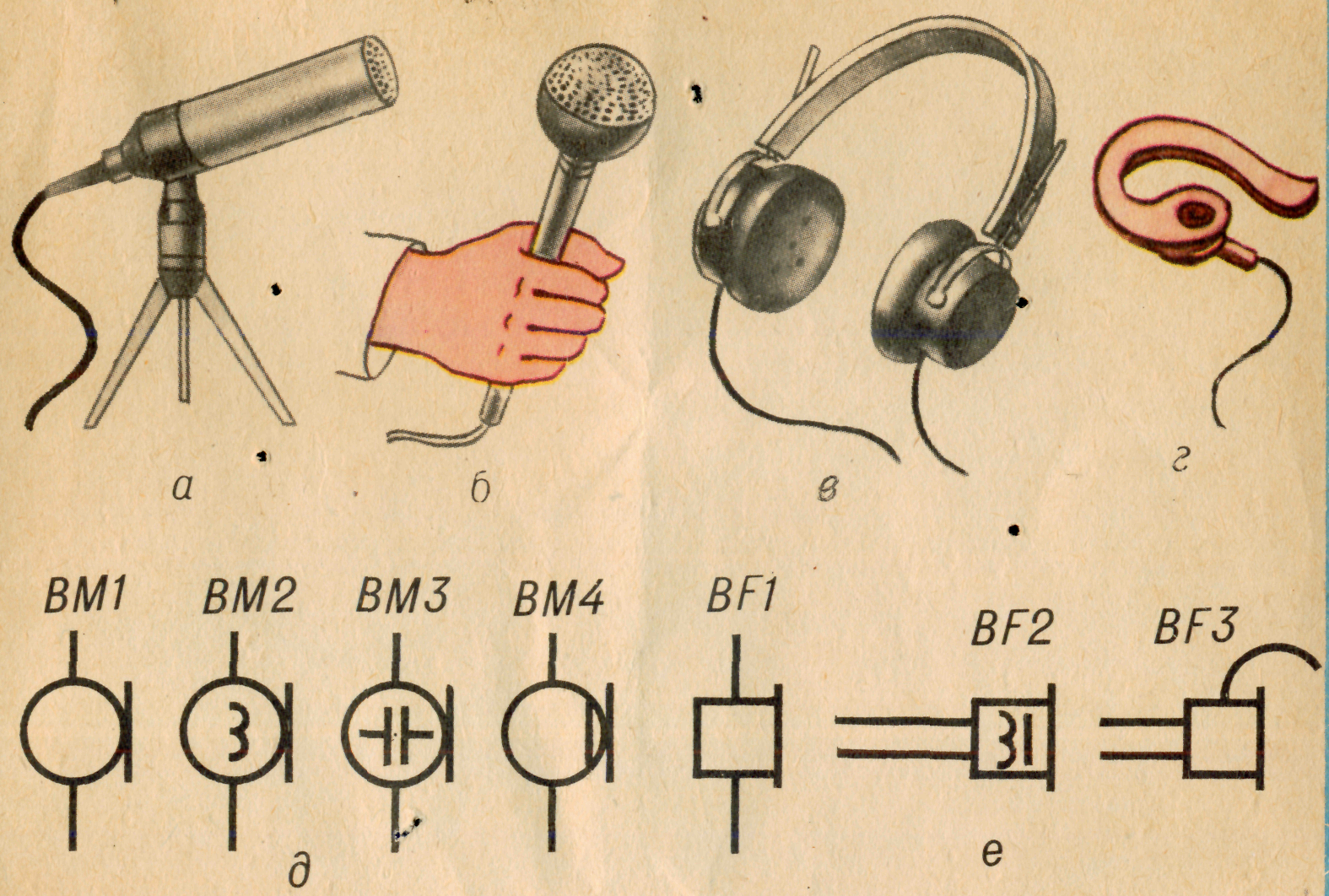

Мікрофони і телефони.

Схеми випрямлення. Випрямляючі пристрої.

Значна частина елементів електронних пристроїв споживають електричну енергію у вигляді постійного струму. Джерелами постійного струму можуть бути гальванічні елементи акумулятори, електромашини постійного струму і випрямлячі. Найбільш поширенішими джерелами струму є випрямлячі - це пристрої, які перетворюють змінний струм в постійний. Для живлення різних вузлів і блоків електронної апаратури найбільш часто використовують випрямлячі, розраховані на невелику потужність і працюючі від однофазної сітки змінного струму, такі випрямлячі називаються однофазними.

Вони поділяються на:

а) однопівперіодні в яких струм через вентиль (діод) проходить тільки на протязі одного півперіоду змінної напруги живлення

б) двохпівперіодні, в яких струм проходить через вентиль на протязі двох півперіодів

в) схеми з множенням напруг.

Для випрямлення трьохфазного струму використовуються трьохфазні випрямлячі, які переважно розраховані на одержання відносно великої потужності (десятки кіловат). Ці випрямлячі підключаються до сітки з допомогою трьохфазних трансформаторів, вторинні обмотки яких мають 3 або 6 фаз.

Випрямляюча мікрозборка.

~

~

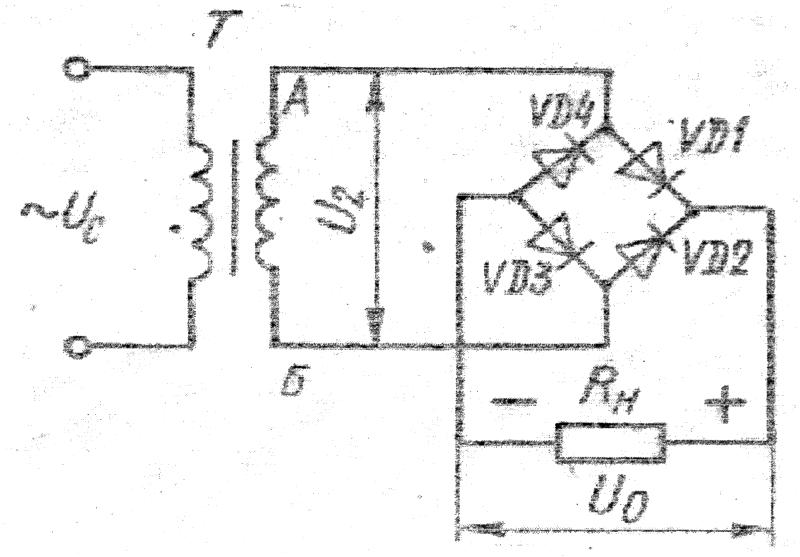

Діодний міст (двопівперіодна схема випрямлення).

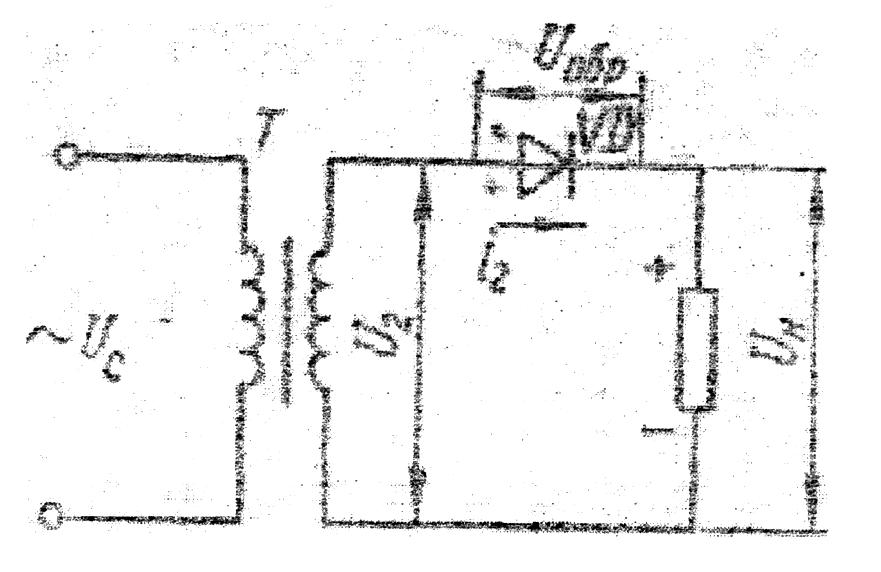

Однопівперіодні випрямлячі.

В цій схемі струм через вентиль і опір навантаження протікає тільки на протязі половини періода змінної напруги U_i , який є на затискачах вторинної обмотки трансформатора, такий струм має пульсуючий характер, тобто протікає в одному напрямку і змінюється по величині від мах значення до нуля.

Двопівперіодна схема випрямлення.

Вони бувають двох типів:

а) схеми з виводами середньої точки вторинної обмотки силового трансформатора

б) мостова схема.

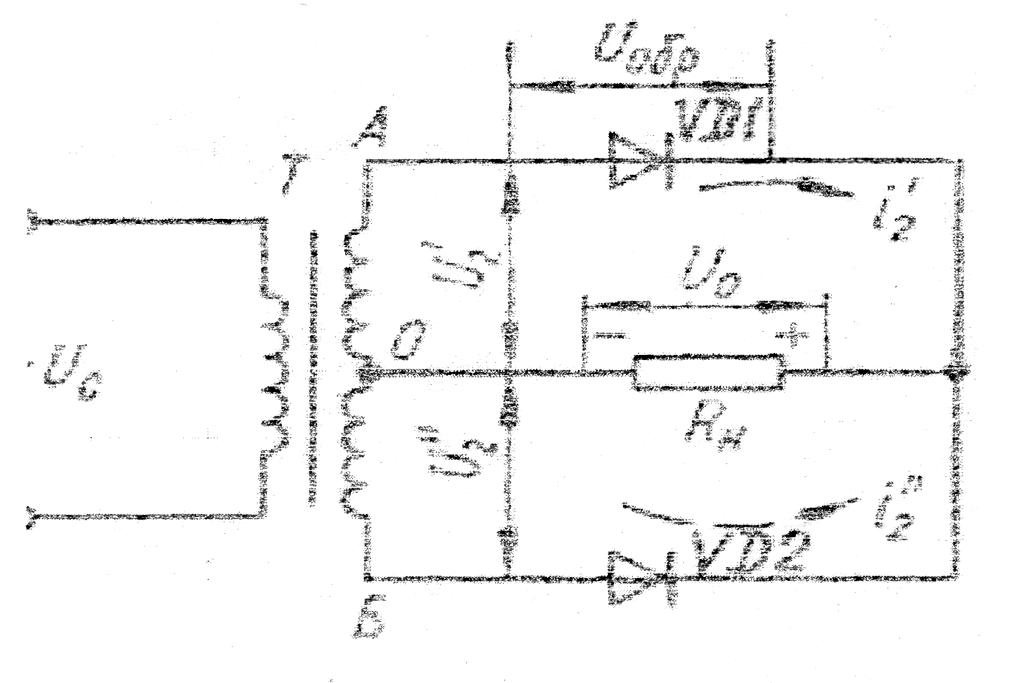

Д вопівперіодний випрямляч з середньою точкою трансформатора.

В схемі з виводом середньої точки вторинна обмотка силового трансформатора має 3 виводи: два виводи від кінців обмоток А і Б і третій вивід від її середини 0.

По суті, дана схема представляє собою поєднання двох однопівперіодних випрямлячів, які працюють на загальне навантаження R_H. По числу фаз вторинної обмотки трансформатора схему можна вважати двохфазною, так як напруги і , які підводяться до кожного діода рівні по величині_э але протилежні по фазі.

В один із півперіодів, коли кінець обмотки А позитивний по відношенню до середнього виводу, струм проходить від виводу А через діод VD1, опір навантаження R_H замикається через вторинну обмотку ОА в напрямку від О до А. В наступний півперіод коли вивід Б позитивний по відношенню до т. О струм проходить від виводу Б через діод VD2, опір навантаження R_H замикається через вторинну обмотку ОБ в напрямку від О до Б, Через опір навантаження струми і проходять в обидва півперіоди в одному і тому ж напрямку, утворюючи на цьому опорі випрямлену напругу U₀.

Таким чином, випрямлений струм і напруга мають форму синусоїдальних імпульсів, які повторюються на протязі кожної половини періоду.
