Котушки індуктивності. Котушки з постійним значенням індуктивності.

К отушки індуктивності, вживані в радіоелектронній апаратурі, не є стандартними деталями; вони окремо розраховуються і виготовляються для кожного типу пристроїв.

Якість роботи котушки в ланцюгах змінного струму оцінюється її добротністю Q_L = = 2TπfL/R,

де f — частота струму, Гц; L — індуктивність, Гн; R — активний опір котушки на частоті f, Ом. Добротність використовуваних котушок досягає 40...200.

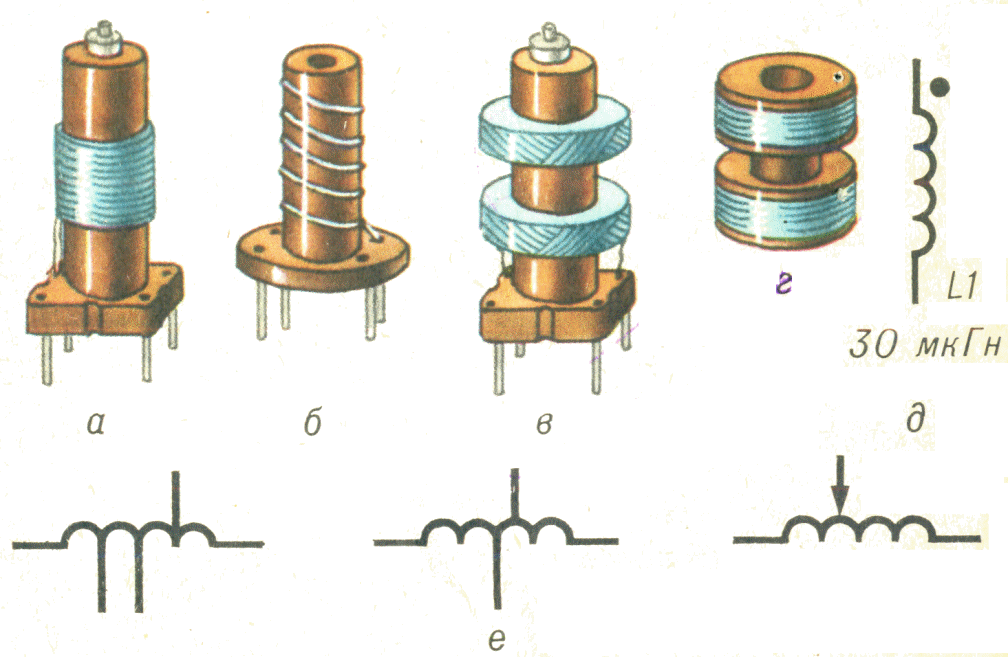

Котушки розрізняються по конструкції і індуктивності, залежно від способу намотування і кількості витків. Шкала номінальних значень індуктивності котушок не встановлена; вживані котушки мають індуктивність від доль мікрогенрі до десятків мілігенрі. Проста котушка індуктивності намотується мідним ізольованим дротом на циліндричний каркас з ізоляційного матеріалу в один шар щільно виток до витка (а) або з примусовим кроком (б) і характеризується малою власною ємністю, невеликою індуктивністю і високою добротністю. Багатошарові (секційні) котушки з намотуваннями типу „універсаль" (в) і „в навалювання" (г) застосовуються для створення достатньо великої індуктивності при малих розмірах котушок. УГП і БЦП котушок індуктивності на схемах показані на мал. д, де крапка вказує на початок намотування.

Коливальний контур будь-якого радіоелектронного пристрою складається з котушки індуктивності L і конденсатора С, повинен бути налаштований на певну частоту. Оскільки резонансна частота f_р паралельного коливального контура визначається виразом:

, його настройку на частоту f_р при заданій ємності конденсатора С можна здійснювати підбором відповідної індуктивності котушки L, передбачивши в ній ряд виводів. УГП таких котушок на схемах дані на мал. е, зліва і посередині. Для точнішого підбору необхідної індуктивності в котушках передбачається ковзаючий контакт, подібний до повзунка реостата. В цьому випадку УГП котушки на схемах відповідає мал. е, справа.

К отушки індуктивності підстроювані.

У коливальних контурах і фільтрах радіоелектронної апаратури широко застосовуються котушки з сердечниками з магнітодіелектриків, феритів і немагнітних матеріалів. Магнітодіелектричні і феритові сердечники, дозволяючи значно зменшити розміри котушок за рахунок зменшення опору магнітному потоку і збільшення індуктивності, підвищують добротність, покращують стабільність роботи котушок і дають можливість змінювати їх індуктивність без зміни числа витків, що дуже важливо при ремонті і наладці апаратури.

Найбільшого поширення набули броньові сердечники типу СБ (а) з карбонільного заліза, феритові сердечники з циліндричною різьбою СЦР (б) і з шпилькою СЦШ (в), а також сердечники з немагнітних матеріалів — міді, латуні або алюмінію (г). При використанні останніх індуктивність котушок зменшується. Це відбувається тому, що магнітне поле котушки створює вихрові струми в металі, магнітні потоки яких, протидіючи основному полю, зменшують його.

Котушки індуктивності, що підстроюються за допомогою магнітодіелектричних сердечників, на схемах позначаються одним з символів, показаних на мал. д. Відповідні УГП котушок з рухомими феритовими сердечниками зображені на мал. УГП котушок, для підстроювання яких використовуються сердечники з немагнітних матеріалів, дані на мал. ж. Котушки індуктивності з нерухомими сердечниками на схемах позначаються так, як показано на рис з: внизу — з магнітодіелектричними, посередині — з феритовими, вгорі — з немагнітними.
