Комутаційні пристрої.
В
ироби
з
допомогою
яких
проводиться
різна
комутація
(з'єднання)
електричних
кіл
і проведення
струму,
називаються
комутаційними
пристроями.
Конструктивно
вони
представляють
собою
систему
контактів
і провідне
пристосування
для
переводу
її
з
початкового
стану
в
робочий.

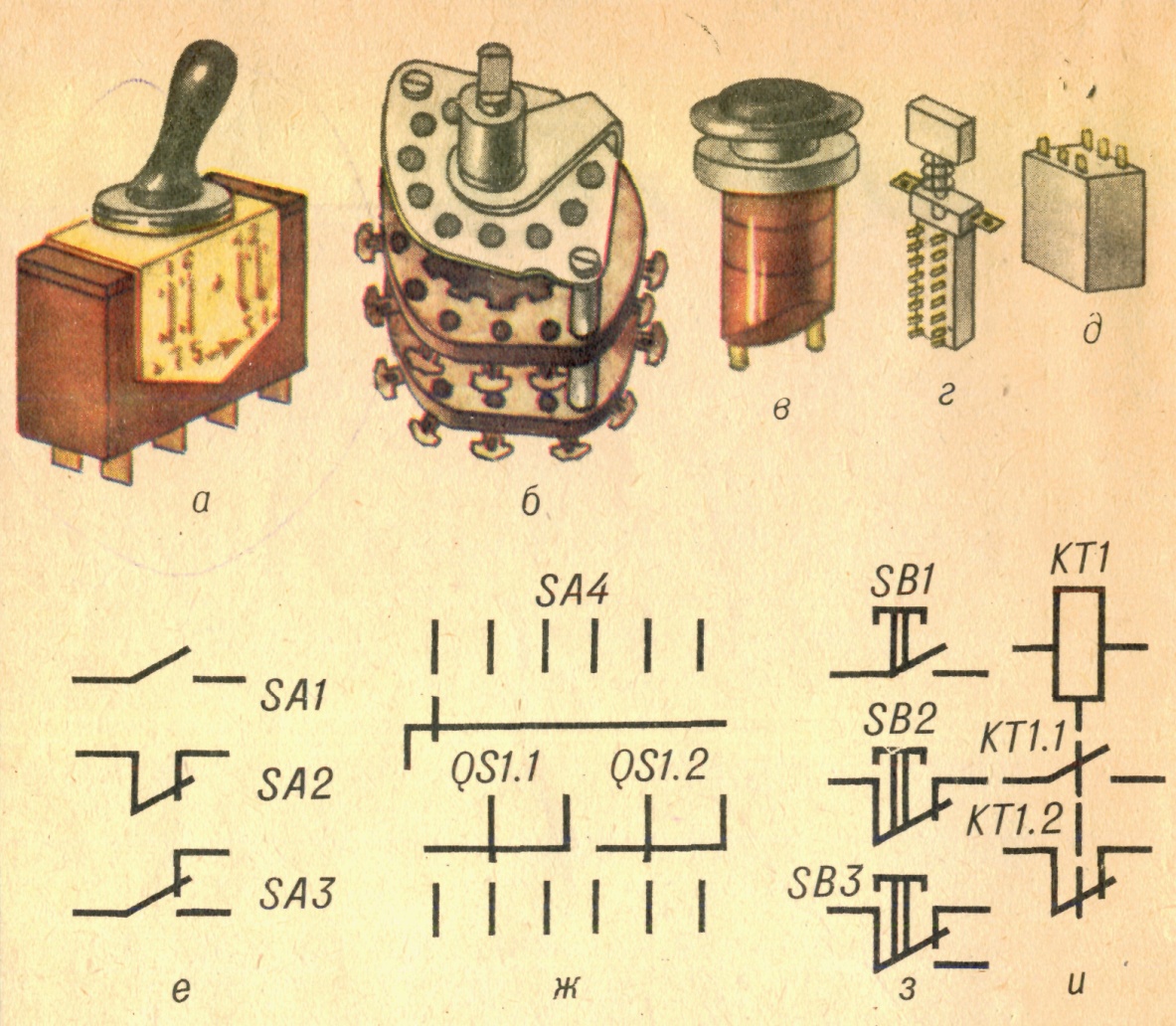

Найпростіший комутаційний пристрій вимикач. В радіоелектронній апаратурі частіше всього застосовуються наступні типи комутаційних пристроїв: перекидні перемикачі - тумблери (а), галетні (б), натискні кнопочні (в) і малогабаритні модульні перемикачі (г), а також різні електричні реле (д).
Тумблери використовуються в колах з великими струмами (одиниці ампер) і напругами (сотні вольт), де потрібне швидке включення - виключення чи їх переключення.
Галетні (б) і натискні кнопочні (в) використовуються в колах з декількома функціонально зв'язаними частинами.
Малогабаритні модульні перемикачі (г) використовуються в колах з короткочасовим замиканням або з продовжуючим триманням контактів в замкненому положенні (переключателі з фіксатором).
Електричні реле (д) використовуються в колах з електричним управлінням комутацією.
На схемах показуються і позначаються контакти комутаційних пристроїв: замикаючі (рис. е і з, зверху), розмикаючі (рис. е і з, посередині), перемикаючі (рис. е і з, внизу) тумблерів і натискних кнопок; ковзаючі (ж), галетних і малогабаритних перемикачів; струмова обмотка і відповідні контакти (и) реле.
Контактні з'єднання.

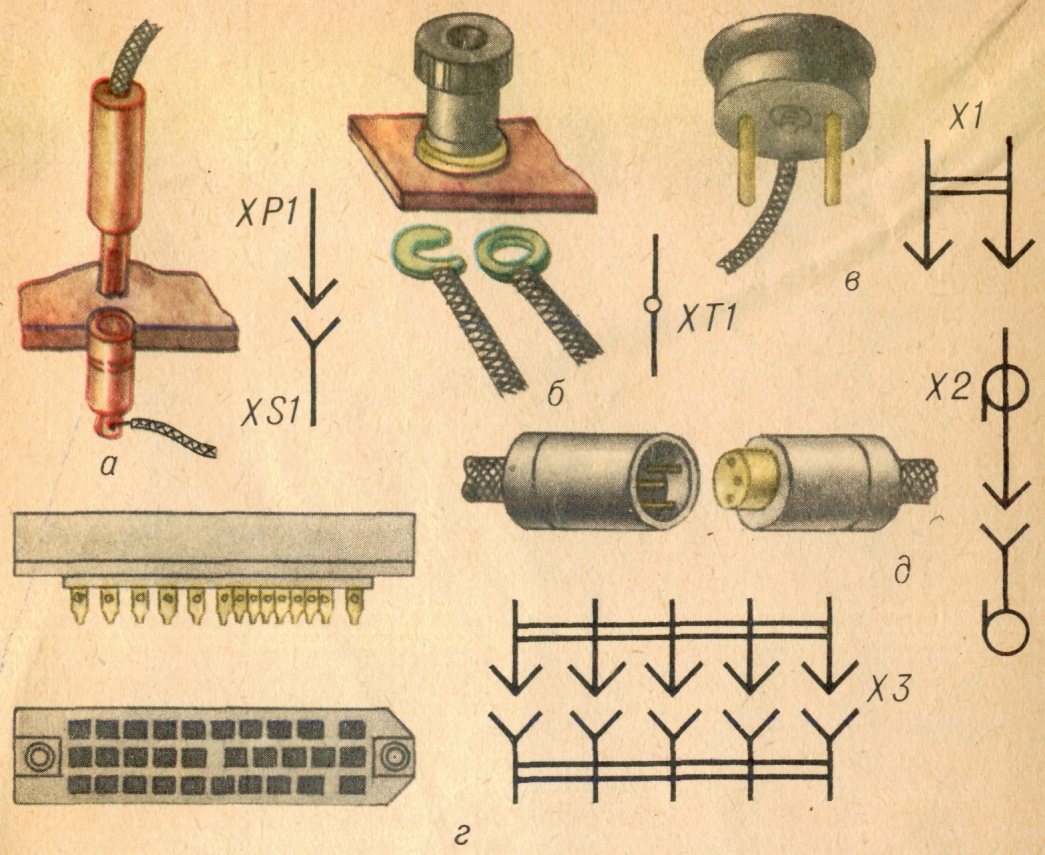

Для зовнішніх і внутрішніх з'єднань радіоелектронних пристроїв служать різні контактні вузли. Найпростіші із них - штепсельне з'єднання (а), яке складається із контактних гнізд і штиря. Гніздо електрично з'єднюється з відповідним колом пристрою, а штир - із з'єднуючим проводом.
В деяких пристроях для з'єднання застосовуються зажими (б). Під головку зажиму підкладаються кінці з'єднувальних проводів, зігнутих у виді напівкільця чи з напаяними наконечниками, які при загвинчуванні головки щільно притискаються до нижнього контакту, з'єднаному з монтажним проводом.
Двох провідникова з'єднувальна штепсельна вилка (в) позначена на схемах, як два штиря, з'єднані ізоляційною ланкою.
Багатопровідникові джгути або кабелі з'єднуються між собою із апаратурою методом багатоконтактних роз'ємних з'єднань низькочастотних (г) і високочастотних (д). Такі з'єднання складаються із колодки, яка встановлюється безпосередньо на блоці і вставки яка монтується на проводах або на кабелі. Біля умовних графічних позначень на полі схеми, як правило, поміщається таблиця з позначенням номерів контактів роз'ємного з'єднання.
Е лектрохімічні джерела живлення.
Г
альванічні
елементи живлення або акумулятори.

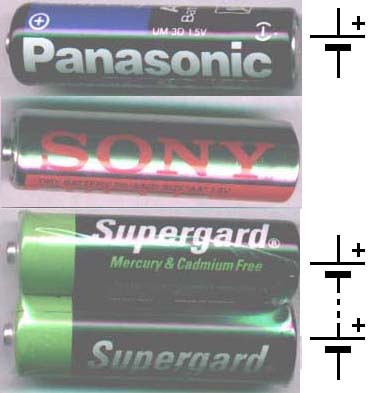

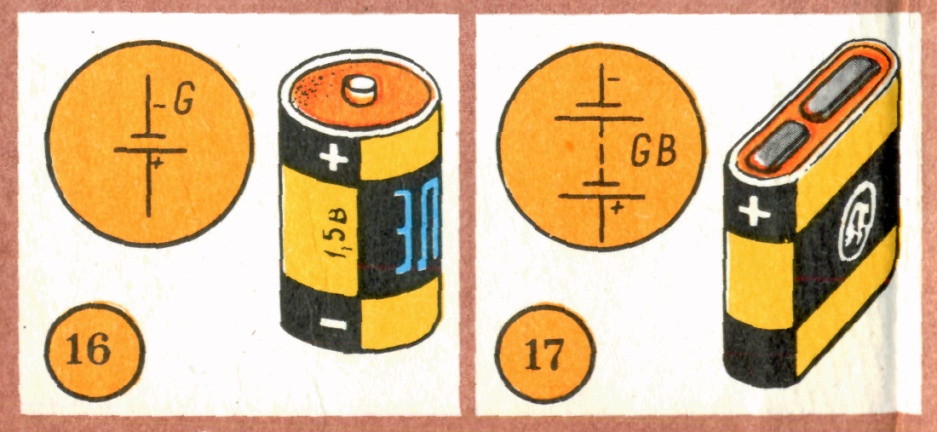

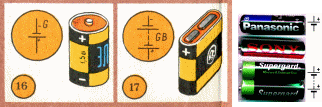

Кожний новий елемент живлення видає на своїх клемах напругу 1,5В (акумулятор - 1,2В). Тому звичайне живлення проводиться від декількох елементів або акумуляторів. Говорять від батареї гальванічних елементів або акумуляторів. Зовнішній вигляд поширених елементів живлення представлений на малюнку.
Там же справа вгорі позначення одного елемента, а справа внизу батареї елементів або акумуляторів.
