Друкований монтаж. Електромонтажні роботи по друкованому монтажу.
1.Друкована плата, її призначення.
В
наш час важко назвати галузь
радіоапаратобудування де б не
застосовувався
друкований
монтаж. Застосування друкованого монтажу
дозволяє зменшити габарити
електронних
пристроїв, звести до мінімуму монтажні
роботи, в значній степені
позбавляє
від помилок в монтажі, спрощує налагодку
і збільшує надійність
конструкції,
покращує зовнішній вигляд монтажу.
Друковані плати є основними конструктивними елементами, на яких базуються сучасні мікроелектронні пристрої, Вихідним матеріалом для отримання друкованих плат є фольгований діелектрик, який являє собою ізоляційну основу, на якій наклеєна ( з одної або з двох сторін) тонка мідна фольга. Матеріалом для основи може бути :
текстоліт, склотекстоліт, гетинакс. Розглянемо визначення деяких термінів, які використовують в техніці монтажних плат.
Друкований провідник -- ділянка металізованого шару, нанесеного на ізоляційну основу, еквівалентний звичайному монтажному провіднику.
Друкований монтаж - система друкованих провідників, яка забезпечує електричне з'єднання елементів ланцюга.
Друкована плата - ізоляційна основа з друкованим монтажем.
Монтажний отвір - отвір на друкованій платі, призначений для закріплення виводу ЕРЕ.
Монтажна площадка - металізована ділянка, яка має електричний контакт з друкованим провідником, призначена для забезпечення електричного з'єднання виводу ЕРЕ з друкованим монтажем. Найбільше поширення отримали хімічний, електрохімічний і комбінований метод
отримання друкованих плат.
2. Підготовка радіоелементів до монтажу.
Суть та призначення формовки.
Перед паянням радіоелементів на платах необхідно провести їх підготовку (формовку). Формовка - це вигин виводів ЕРЕ певної форми для встановлення на плату. Виводи ЕРЕ необхідно випрямити, очистити від бруду, окисної плівки з допомогою ножа, абразивної шкурки №0. Після цього з допомогою пінцета або круглогубців виводи елементів вигинають певної форми. Вигин роблять з таким розрахунком щоб при випадковому дотику до ЕРЕ він не провалювався на платі і не відірвалися доріжки. Згин виводів проводиться з радіусом не менше подвоєного діаметра проводу і не менше подвоєної довжини стрічки, для стрічкових виводів на віддалі 10-12мм від корпуса. Пінцетом затискається вивід відразу біля корпусу елемента, а вільний кінець вигинається необхідної форми. Це робиться для того щоб вивід при формовці не відламався і не виникла мікротріщина в середині елемента, яка зіпсує його. Після цього проводять залудження виводів. Це роблять для того, щоб при встановленні ЕРЕ на плату і пайці припій легко обтікав вивід і змочував його.
Установка ЕРЕ.
Установка ЕРЕ на плату повинна забезпечити надійну їх роботу в умовах механічних та кліматичних впливів, вказаних в технічних умовах на даний вид апаратури. Навісні елементи слід встановлювати на платі таким чином, щоб забезпечити виконання технолопчних процесів ручної або механізованої установки їх, групової пайки і виключити дію припою на ці елементи.

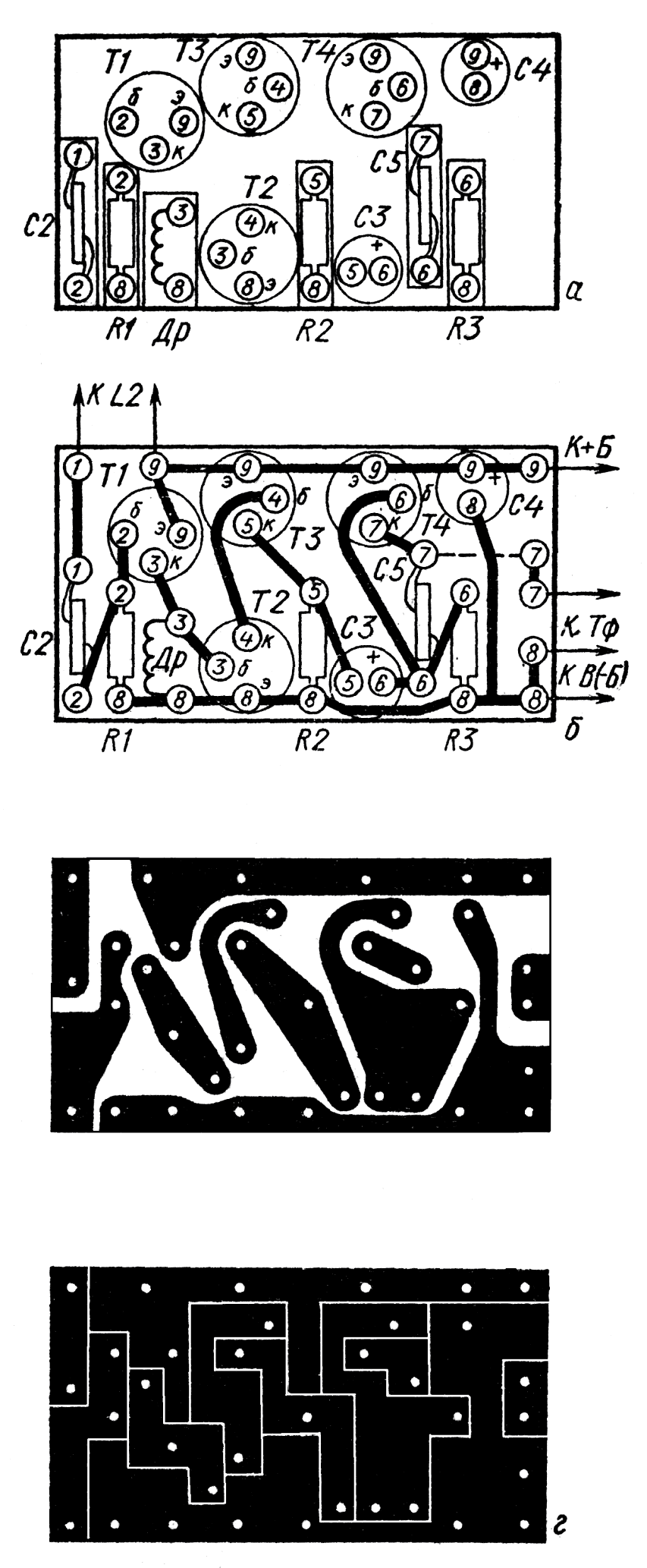

Розміщення радіоелементів на платі
ЕРЕ необхідно встановлювати паралельно поверхні плати зі сторони, протилежної розміщенню провідників, на платах з двостороннім розміщенням друкованих провідників - зі сторони вказаної на збірному кресленні. Корпуси елементів розміщують на друкованій платі паралельно або перпендикулярно один до одного. Віддаль між корпусом елемента і краєм друкованої плати повинна бути не менше 1 мм , між виводом елемента і краєм плати - не менше 2мм, якщо це не оговорено в кресленні. Віддаль між корпусами сусідніх елементів, або корпусами і виводами сусідніх елементів вибирається в залежності від умов тепловідводу і допустимої різниці потенціалів між ними, але неменше 0,5мм, якщо віддаль не оговорена в кресленні. Елементи з надітими ізоляційними трубками можуть дотикатись.
Установка радіоелементів з зазором і без зазору.
Установку ЕРЕ проводять згідно технічних умов на даний виріб. Елементи можуть встановлюватися на плату з зазором і без зазору. Вони можуть встановлюватися вертикально і горизонтально. При вертикальному розміщенні, елементи займають менше місця по ширині плати, але більше по висоті. При горизонтальному розміщенні - менше по висоті, але більше по ширині. Зазор, який повинен бути між ЕРЕ і платою вказується в технічних умовах на виріб.
