Нова система позначень маркування транзисторів.
Вона складається із чотирьох основних і п'ятого додаткового елементів.
1 елемент - буква або цифра, які означають вихідний матеріал: Г або 1 - германій; К або 2 - кремній.
2 елемент - буква, яка означає вид транзисторів: Т - транзистори; П - польові транзистори; Ф — фототранзистори;
3 елемент - цифри які позначають групування транзисторів по потужності і частоті.
4 елемент - буква, яка позначає різновидність транзистора даного типу по параметрах.
5 елемент - буква И імпульсний варіант транзистора.
МП-42; ГТ-311Б; КТ -361; КП-305;
Таблиця № 2
Класифікаційні позначення транзисторів по потужності і частоті (по новій системі).
Потужність розсіювання, Вт |
Третій елемент |
||
Низькочастотні до 8 мГц |
Середньої частоти (9-30мГц) |
Високочастотні більше 30 м Гц |
|
До 0,3 |
101- 199 |
201- 299 |
301- 399 |
0,3 - 1,5 |
401- 499 |
501- 599 |
601- 699 |
Більше 1,5 |
701- 799 |
801- 899 |
901 - 999 |
Біполярний транзистор
Як і діод, транзистор — напівпровідниковий прилад. Але якщо в діоді один перехід, то в транзистора таких переходів два. Нерідко тому транзистор популярно представляють симбіозом двох діодів. Таке спрощене тлумачення дозволяє перевіряти більшість транзисторів звичайним омметром, прикладаючи його щупи то до одного «діоду», то до іншого і переконуватися в їх цілісності.
Взагалі ж транзистор — унікальний напівпровідниковий прилад, що дозволяє підсилювати сигнал, що підводиться, будь це постійний або змінний струм, в десятки, сотні і навіть тисячі разів.

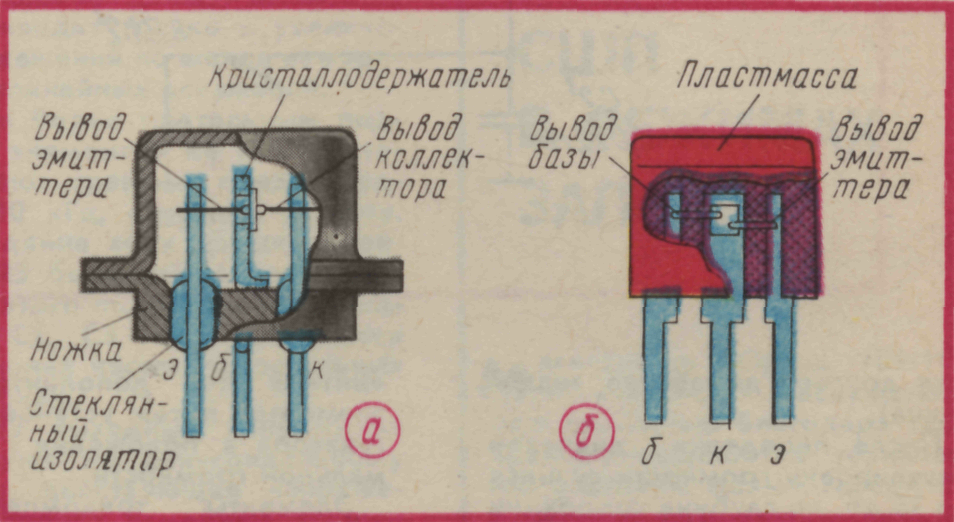

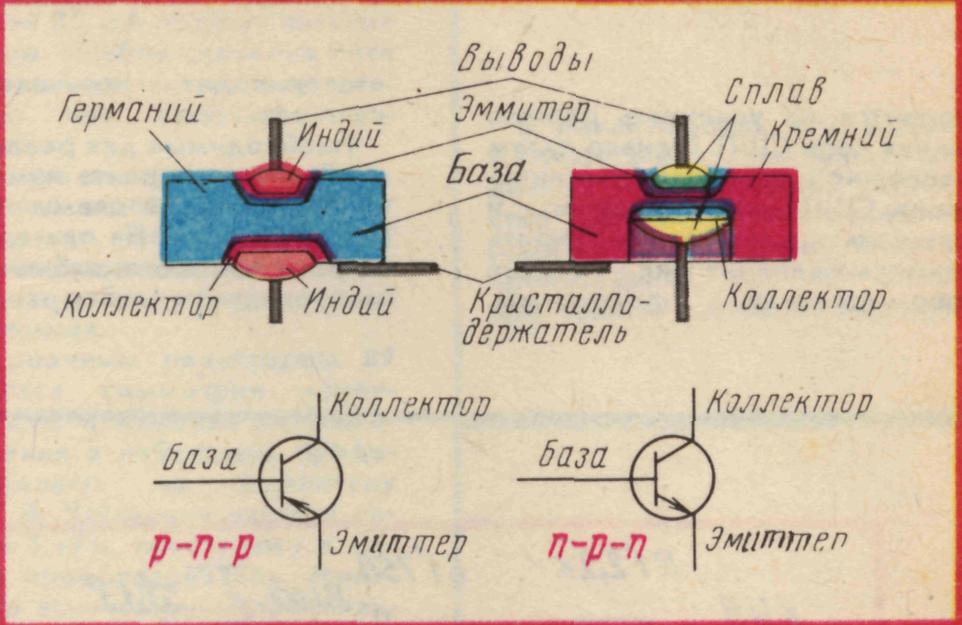

Транзистор має три виводи: емітер, колектор, база. Мініатюрний кристал германія або кремнію (по ньому і розділяють транзистори на германієві і кремнієві) служить базою транзистора. З обох боків в кристал вплавляють краплі індію, сплаву свинцю з сурмою, олова з фосфором або інших сполук. Біля місць вплавлення утворюються області з відповідною електропровідністю, інакше кажучи, полярністю «діода», що вийшов. Від крапель роблять дротяні виводи: від меншої краплі — емітера, від більшої — колектора. У результаті конструктивно транзистор може виглядати так, як показано на мал. 2, а: база сполучена з корпусом (він металевий), а виводи емітера і колектора проходять через скляні ізолятори. Так само влаштовані, наприклад, транзистори серій МП39—МП42.
Можливий і «безкорпусний» варіант, коли пластинку кремнію припаюють до металевої смужки, що служить виводом колектора, а емітер і базу сполучають з іншими смужками-виводами, «споруду», що вийшла після цього, спресовують або заливають спеціальною пластмасою. Такий пристрій, скажімо, у транзисторів серії КТ315.
Залежно від поєднання напівпровідникових шарів (з'єднання «діодів») транзистор може бути структури р-n-р або n-р-n. На схемах це позначається напрямом стрілки емітера: в першого транзистора вона йде від кола до бази, в другого — від бази до кола. Напівпровідниковий перехід між базою і емітером називають еміттерним, а між базою і колектором — колектором.

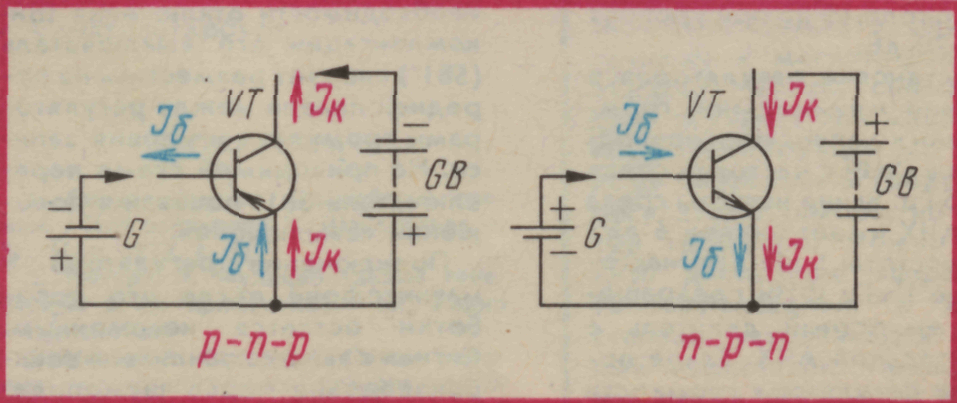

Якщо через емітерний перехід пропустити слабий струм, він буде посилений транзистором, і такий струм потече в ланцюзі колектора. Залежно від структури транзистора вибирають відповідну полярність напруги, що живить ланцюги колектора і бази (мал. 3). Звичайно, в реальних конструкціях і в базовому ланцюзі і в колекторі ставлять резистори, що обмежують граничні струми в них.
Як ви вже знаєте, залежно від матеріалу бази транзистори діляться на кремнієві і германієві. І ті і інші, у свою чергу, можуть бути як структури р-n-р, так і n-р-n. По частотному діапазону, в якому можуть працювати транзистори, їх розділяють на низькочастотні, середньочастотні і високочастотні (і навіть надвисокочастотні), а по максимально допустимій потужності, розсіюваній на колекторі, — на транзистори малої, середньої і великої потужності.
Той або інший вид транзистора інколи неважко визначити по його умовному позначенню, що складається з п'яти елементів, наприклад, ГТ108Б, КТ315В. Перший елемент позначення — буква Г, К (або відповідно цифра 1, 2) — характеризує матеріал транзистора і температурний режим його роботи. Буква Г (або цифра 1) відноситься до германієвих транзисторів, буква К (або цифра 2) — до кремнієвих. Крім того, цифра замість букви вказує на здатність даного транзистора працювати при підвищених температурах (1 — вище +60 °С, 2 — вище +80 °С).
Другий елемент — буква, визначальна підклас (або групу) транзистора. Для біполярних транзисторів це буква Т.
Третій елемент — цифра, що характеризує функціональні можливості транзистора по допустимій розсіюваній потужності і частотним властивостям. Для транзисторів малої потужності (не більше 0,3 Вт) прийняті такі цифри: 1 — низької частоти (до 3 Мгц), 2 — середньої частоти (3...30 Мгц), 3 — високої і надвисокої частоти (більше 30 Мгц). Для транзисторів середньої потужності (0,3... 1,5 Вт): 4 — низької частоти (до 3 Мгц), 5 — середньої частоти (3...30 Мгц), 6 — високої і надвисокої частоти (більше 30 Мгц). Відповідно для транзисторів великої потужності (більше 1,5 Вт): 7 — низької частоти, 8 — середньої частоти, 9 — високої і надвисокої частоти.
Четвертий елемент — число, що позначає порядковий номер розробки.
П'ятий елемент — буква, умовно визначає класифікацію транзистора по параметрах.
Тепер неважко визначити, що ГТ108Б — це германієвий транзистор малої потужності, розрахований на роботу в діапазоні частот до 3 Мгц. Транзистор же КТ315В — кремнієвий, теж малої потужності, але працюючий в діапазоні високих частот. Букви Б і В характеризують різновид параметрів конкретного транзистора даної серії (ГТ108 і КТ315).
Декілька слів про умовні позначення транзисторів розробки до 1964 р., наприклад, Г127, МП39, МП111А. Вони складаються з двох або трьох елементів. Перший елемент — буква П, що характеризує клас біполярних транзисторів, або букви МП для транзисторів в корпусі, що герметизується методом холодної зварки.
Другий елемент — одно-, дво або тризначне число, яке визначає порядковий номер розробки і позначає підклас транзистора за висхідним напівпровідниковим матеріалом, значеннями допустимої розсіюваної потужності і граничної частоти: від 1 до 99 — германієві транзистори малої потужності низької частоти; від 101 до 199 — кремнієві транзистори малої потужності низької частоти; від 201 до 299 — германієві транзистори великої потужності низької частоти; від 301 до 399 — такі ж по параметрах кремнієві транзистори; від 401 до 499 — германієві, а від 501 до 599 — кремнієві транзистори малої потужності високої і надвисокої частот; від 601 до 699 — германієві, а від 701 до 799 — кремнієві транзистори великої потужності високої і надвисокої частоти.
Третій елемент позначення (в деяких транзисторів він може бути відсутній) — буква, що відрізняє транзистори по параметрах.

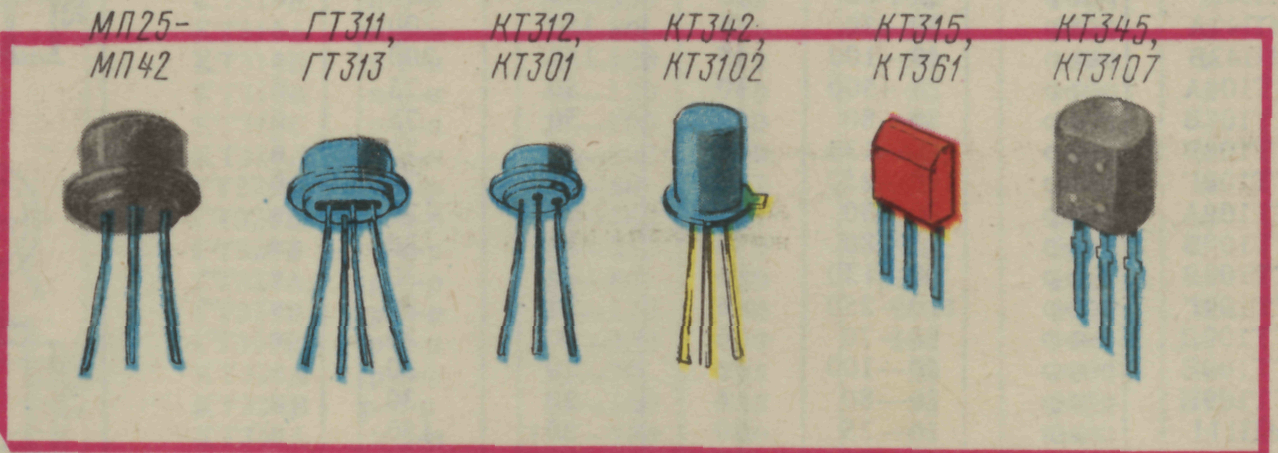

Зовнішній вигляд деяких транзисторів малої, середньої і великої потужності показаний на мал. 4.
З усієї великої кількості параметрів транзистора достатньо на перших порах знати лише дещо, щоб по них порівнювати транзистори між собою або орієнтуватися при їх виборі і заміні. Один з основних параметрів — статичний коефіцієнт передачі струму бази (h21э) по якому оцінюють підсилювальну здатність транзистора.
Далі слідує максимально допустима напруга між колектором і емітером (Uкэ макс) максимально допустимий постійний струм колектора (Iк макс) і максимально допустима розсіювана потужність колектора (Рк макс).

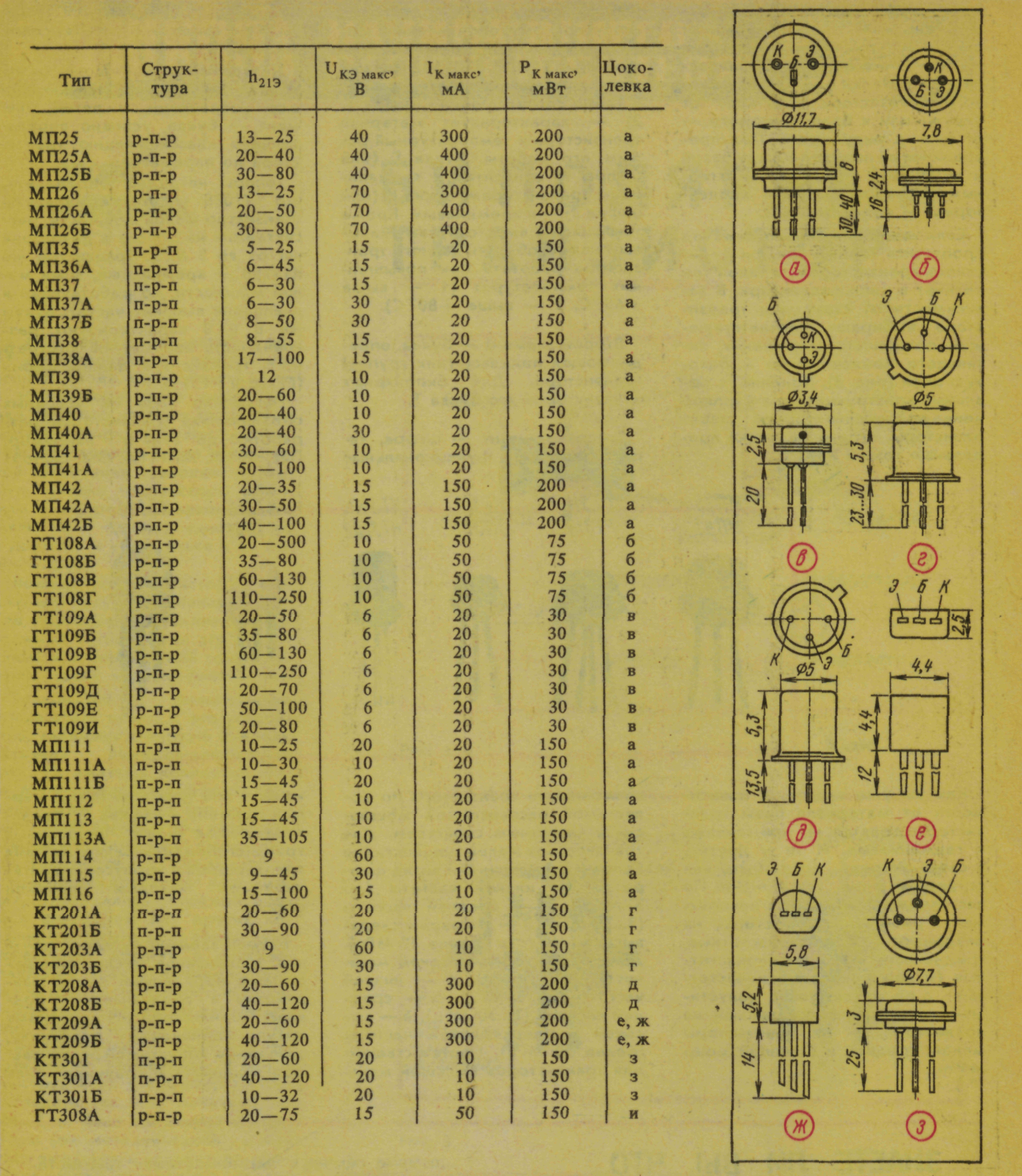

Перераховані параметри і приведені в таблиці для найбільш популярних транзисторів.

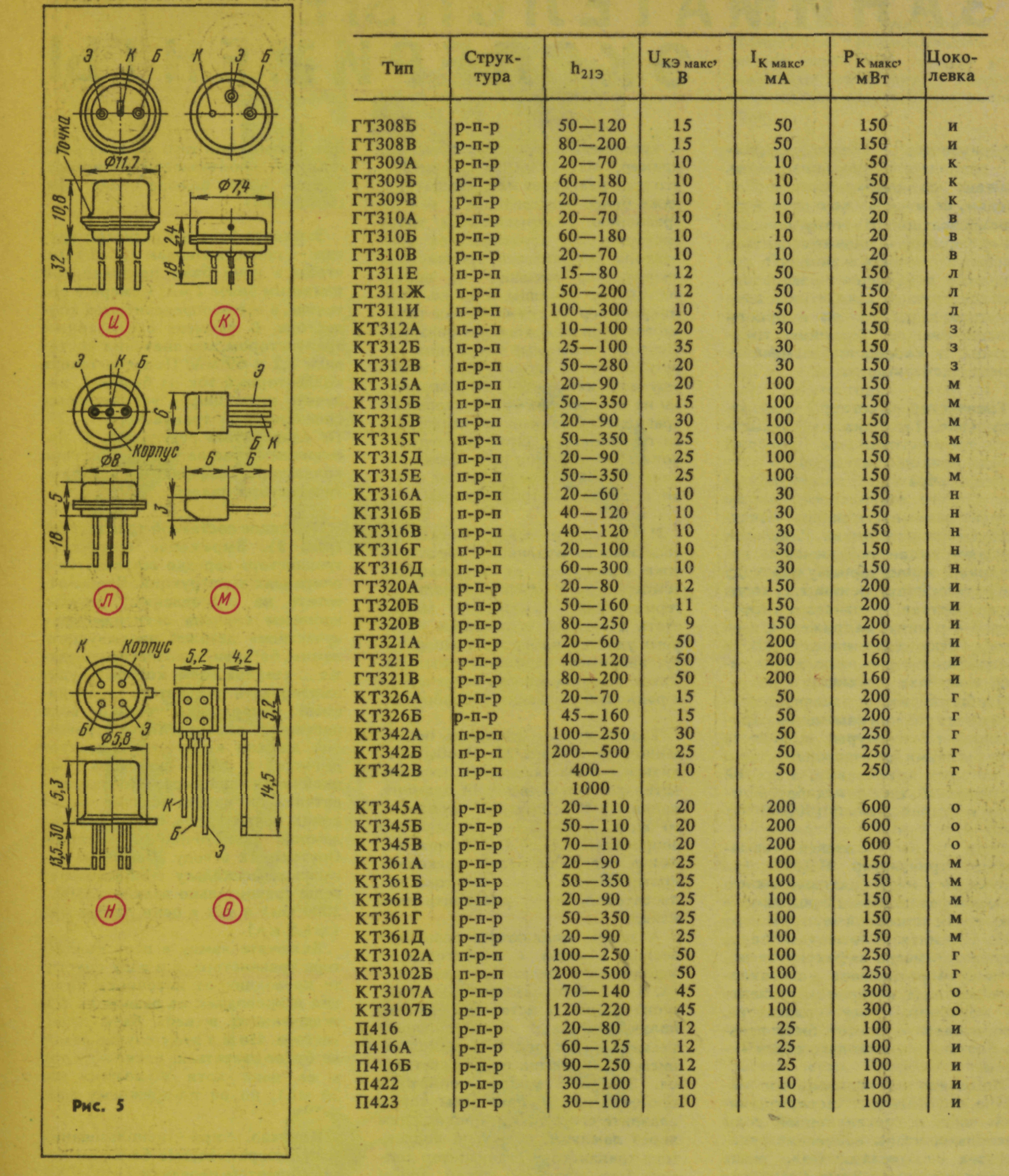

В таблицю поміщені відомості про малопотужні транзистори, цокольовка яких дана на мал. 5.
