Розшифровка напівпровідникових елементів.
1 елемент - це буква або цифра, яка вказує на вихідний матеріал (буква Г або 1 - германій, буква К або 2 — кремній, буква А або 3 - арсенід гелію).
2 елемент - це буква, що характеризує клас або групу елементів;
Д — випрямляючі, імпульсні, універсальні діоди.
Т - транзистори;
В - варікап;
А - зверхвисокочастотний діод;
Ф - фотоприлади;
Н або У відповідно неуправляючі і управляючі багатошарові переключаючі прилади;
И - тунельні діоди;
С - стабілітрон;
Ц - випрямляючі стовпці і блоки.
3 елемент - це число, яке вказує на призначення або електричні властивості приладів.
4 елемент - буква, яка вказує на класифікаційну групу даної розробки приладу.
Приклад:
КС 147; KB 102; КД 202; КУ 201 Л; КТ 315А; КЦ 402.
Кольорове маркування стабілітронів і стабісторів
Т ранзистори.
Транзистори це напівпровідникові прилади з трьома електродами (виводами), призначені для підсилення і генерації електричних коливань. По роду застосовуваних напівпровідникових матеріалів, транзистори поділяють на германієві і кремнієві. Транзистори, потужність віддачі яких вище десятих долей вата, називають потужними, а гранична частота яких вища 10мГц високочастотними.

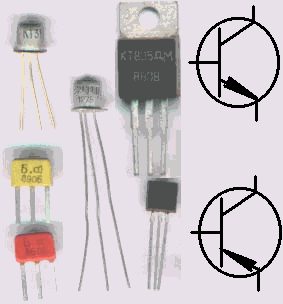

У транзистора три виводи: база (б), емітер(б) і колектор (к) (мал. ). Якщо через ділянку база-емітер пропустити слабкий струм, він буде підсилений транзистором у десятки і навітъ сотні разів. Підсилений струм потече через ділянку колектор-емітер. Ці напівпровідникові прилади можуть бути структури р-n-р або n-р-n.
Всередині транзистор складається з кристала, з вбудованим подвійним p-n переходом (як два зустрічно включених діоди таким чином вони представляють бар'єр для струму будь-якої полярності). Та варто подати пряму напругу на базовий вивід, як бар'єр зменшиться і потече струм між колектором і емітером. Таким чином можна регулювати великий струм колектора малим струмом база-емітера
|
Опис |
|
|
Транзистор типу p-n-p |
|
|
Транзистор типу n-p-n |
|
|
Польовий транзистор з p-n переходом, n-каналом |
|
|
Польовий транзистор з p-n переходом, р-каналом |
|
|
Польовий з ізольованим затвором, n-каналом |
|
|
Польовий з ізольованим затвором, р-каналом |
Маркування транзисторів.
По старій системі позначень маркування транзисторів складається із трьох основних і четвертого додаткового елементу
1 елемент - букви П (напівпровідниковий тріод) або МП (в уніфікованому корпусі однотипні).
2 елемент - цифри, які означають класифікаційний номер в залежності від вихідного матеріалу і потужності розсіювання.
Таблиця № 1. Класифікаційні позначення транзисторів по другому елементу.
Потужність розсіювання |
Вихідний матеріал
|
Другий елемент |
|
Низькочастотні до 5 мГц |
Високочастотні більше 5 м Гц |
||
До 0,25 Вт |
Германій Кремній |
1 - 99 101-199 |
401- 499 501- 599 |
Більше 0,25 |
Германій Кремній |
201- 299 301- 399 |
601- 699 701 - 799 |
3 елемент - буква, яка означає різновидність транзистора даного типу по параметрах.
4 елемент - буква И, що означає імпульсний варіант транзистора.
