Ємність конденсатора - по номограмі.

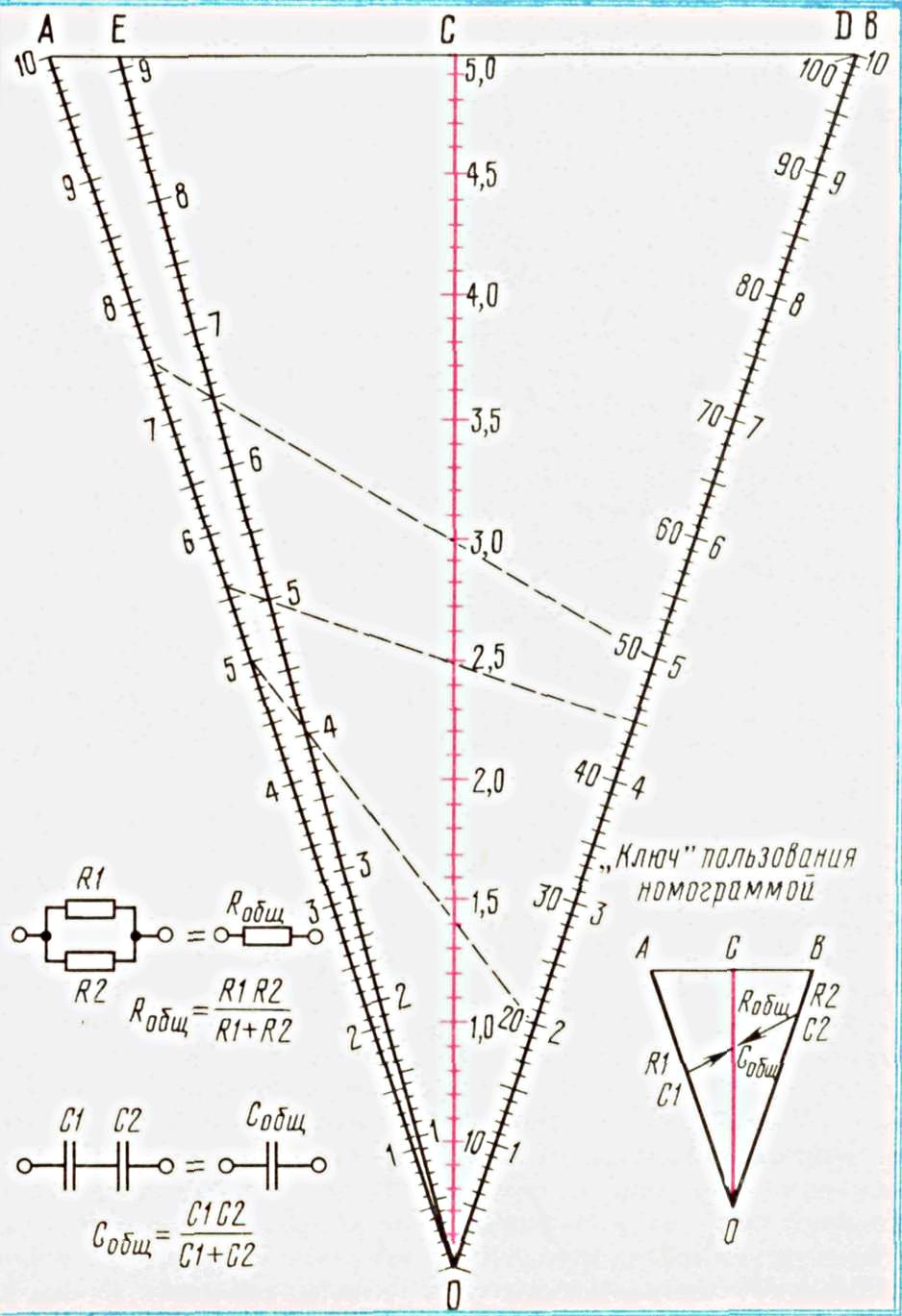

Зручніше всього загальну ємність конденсаторів, що послідовно з'єднуються, визначати не розрахунковим шляхом, а по номограмі, приведеній на малюнку. По ній же визначають і опір паралельно з'єднаних резисторів.
Як користуватися номограмою? При визначенні загальних параметрів деталей, номінали яких мають один порядок, користуються шкалами ОА, ОВ, ОС, а якщо номінали розрізняються на один порядок, то шкалами ОА, 00, ОЄ. Пояснимо це на прикладах.
Приклад 1. Послідовно сполучені конденсатори місткістю 5 і 20 мкФ. Приклавши лінійку до розподілу 5 на шкалі ОА і до розподілу 20 на шкалі 00, на шкалі ОЄ прочитаємо результат — 4 мкФ.
Приклад 2. Паралельно сполучено два резистори з номіналами 7,5 і 5 кОм. Прикладаючи край лінійки до розподілів 7,5 на шкалі ОА і 5 — на шкалі ОВ, на шкалі ОС прочитуємо результат — 3 кОм.
Приклад 3, Якої місткості конденсатор необхідно включити послідовно з конденсатором місткістю 5,6 пФ, щоб їх загальна місткість була 2,5 пФ? Прикладаючи лінійку до розподілів 5,6 на шкалі ОА і 2,5 — на шкалі ОС, на шкалі ОВ прочитаємо —- 4,5 пФ.
Приклад 4. Потрібно підібрати два резистори одного порядку номіналів, загальний опір яких при паралельному з'єднанні склав би 30 Ом.
Розподіли з цифрою 30 на шкалі ОС немає, тому доведеться користуватися розподілом 3,0, пам'ятаючи про те, що отриманий результат треба буде помножити на 10. Прикладаючи лінійку до цього розподілу і повертаючи її щодо розподілу, як навкруги осі, знаходять опори резисторів по шкалах ОА і ОВ, а потім вибирають найбільш прийнятний варіант.
Паралельне і послідовне з'єднання в схемах.
При паралельному з'єднанні двох конденсаторів С1 і С2:
Ємність знаходиться так: Спотрібне = С1 + С2
Напруга: Uпотрібне = U*С1/С2
При послідовному з'єднанні двох конденсаторів С1 і С2:
Місткість знаходиться так: Спотрібне = С1*С2/ (С1 + С2)
Напруга: на найменшу ємність подається більша напруга.
Конденсатори. Кодове маркування.
У відповідності із стандартами на практиці використовуються 4 способи кодування номінальної ємності.

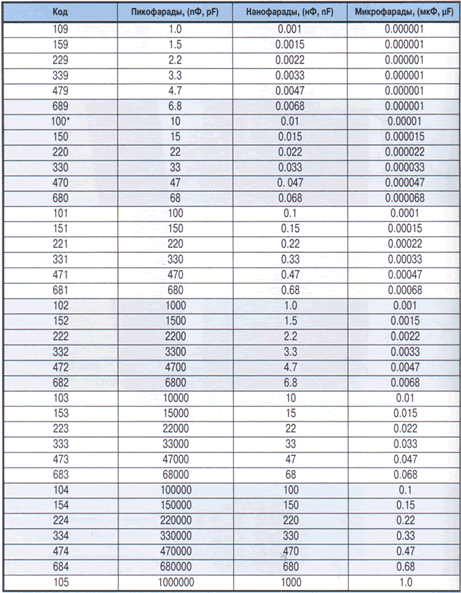

1. Кодування 3-ма цифрами
Перші дві цифри вказують на значення ємності в пікофарадах (пф), остання — кількість нулів. Коли конденсатор має ємність менше 10 пФ, то остання цифра може бути "9". При ємностях менше 1.0 пф перша цифра "0". Буква R використовується як десяткова кома. Наприклад, код 010 рівний 1.0 пф, код0R5 — 0.5 пФ.
* Іноді останній нуль не вказують.
2. Кодування 4-ма цифрами

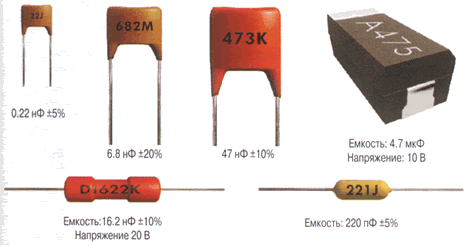

Можливі варіанти кодування 4-значным числом. Але і в цьому випадку остання цифра указує кількість нулів, а перші три — ємність в пікофарадах (pF).
Приклади:

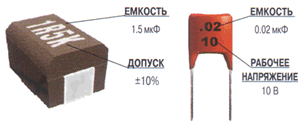

3. Маркування ємності в мікрофарадах
Замість десяткової крапки може ставитися буква R.

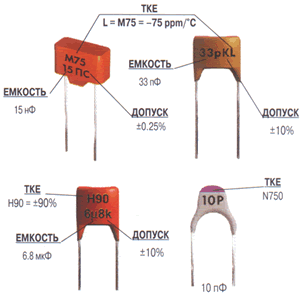

4. Змішане буквено-цифрове маркування ємності, допуску, ТКЕ, робочої напруги
На відміну від перших трьох параметрів, які маркіруються відповідно до стандартів, робоча напруга у різних фірм має різне буквено-цифрове маркування.
