Конденсатори постійної ємності.

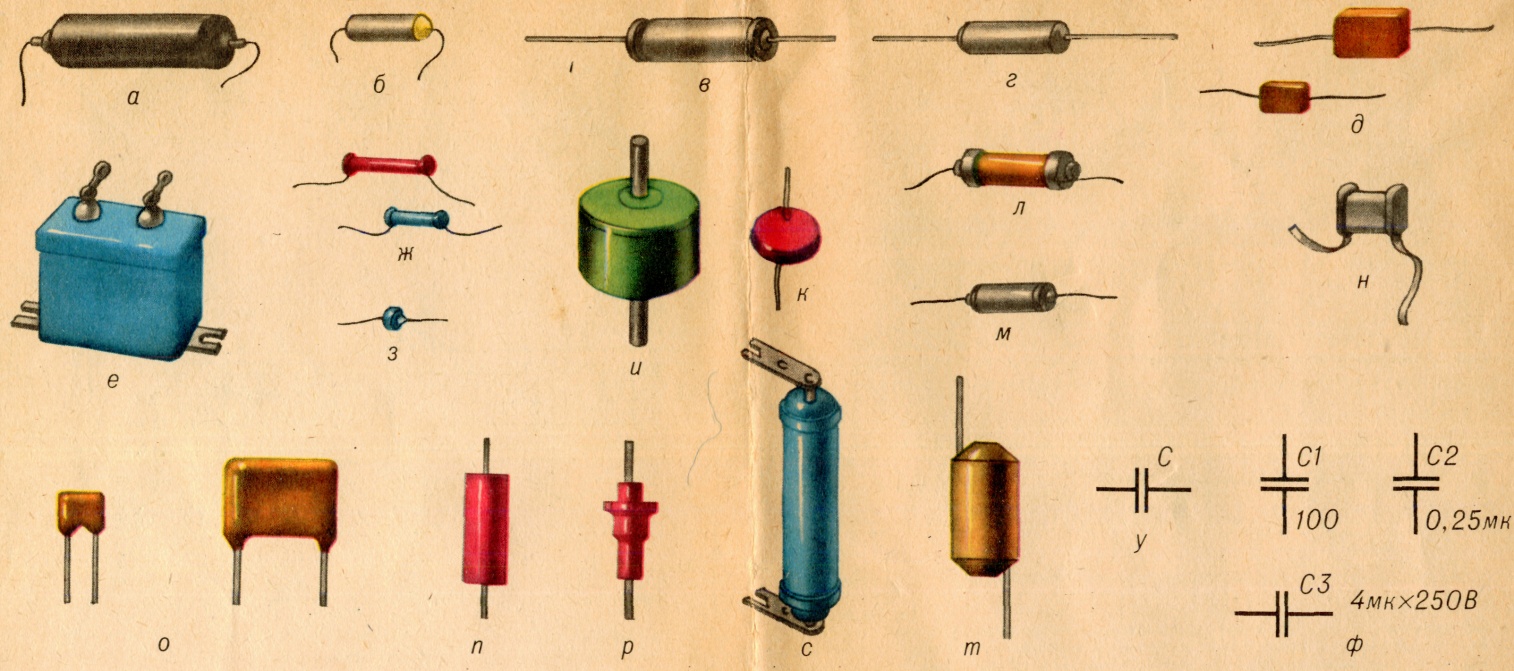

Н
айбільш
поширені типи конденсаторів постійної
місткості: КБГМ (а)
-паперові герметизовані в металевому
корпусі ємністю 470 пф...10 мкф на номінальну
напругу 200...4000 В; БМ (б)
-
паперові
малогабаритні з такими ж параметрами,
що і КБГ; БМТ (в)
- паперові малогабаритні теплостійкі
ємністю 470 пф...0,25 мкф
на
номінальну напругу 400 і 600 В; МБГ (е)
- металопаперові герметизовані місткістю
0,1 ...30 мкф на номінальну напругу 160... 1500
В; МБМ (г) - металопаперові малогабаритні
ємністю 0,005...1 мкф на номінальну напругу
160...1500В; КСО (д)
-
слюдяні
спресовані ємністю 51 пф...0,0З мкФ на
номінальну
напругу
250...2500 В; СГМ (н)
-
слюдяні
герметизовані малогабаритні ємністю
51 пф...0,01 мкф на номінальну напругу 250...
1500 В; КТ (ж)
- керамічні
трубчасті
ємністю 1 пф...0,033
мкф на номінальну напругу 160... 700В; КД
(з)
-
керамічні
дискові ємністю 1…6800 пФ на номінальну
напругу 100...500 В; КОБ (и)
-
керамічні
спресовані
бочкові ємністю 500 і 2500 пф на номінальну
напругу 12...30 кВ; КДС (к)
-
дискові
сегнетокерамічні ємністю 1000, 3000 і 6800
пф; ПСО (л)
-плівкові стірофлексні відкриті ємністю
51 пф...0,03 мкф на номінальну
напругу до
500 В; ПМ (м)
-
полістирольні
малогабаритні
ємністю
100 пф...0,01
мкф
на
номінальну
напругу
60 В; КМ (о)
- керамічні
монолітні ємністю
16
ПФ...2,2 мкф на номінальну напругу до
250В; КВИ
(п)
-
керамічні
високовольтні імпульсні ємністю 1,5...
100 пф на
номінальну напругу до 30
кВ;
КТП (р)
-
керамічні
трубчасті прохідні місткістю 5,6…6800 пф
на номінальну напругу до 2
кВ;
МБГЦ (с)
-
металопаперові
герметичні
циліндричні ємністю
0,1...1 мкф
на номінальну напругу до 1000В;
ПОВ (т)
-
полістирольні
спресовані високовольтні ємністю 120 і
390 пф на
номінальну напругу до 18
кВ.
Маркування на конденсаторах - буквенно-цифрове містить дані про тип, номінальне значення ємності і клас точності конденсатора, причому скорочені позначення ємності конденсаторів читаються так само, як і позначення опорів резисторів, тільки ємність від 0 до 100 пф вказується в пікофарадах, від 100 пф до 0,1 мкф - в нанофарадах, а від 1 мкф і вище -в мікрофарадах.
Конденсатори постійної ємності мають на схемах УГП, показане на мал. у. Біля нього, справа або зверху, ставиться буква С, поряд з нею - цифра, яка вказує порядковий номер конденсатора, а з пропуском або знизу - числа, що характеризують його номінальні ємність і робочу напругу (ф), причому ємність в пікофарадах при БЦП вказується тільки в цифрах.
К онденсатори змінної ємності.
Конденсатори змінної ємності (КЗЄ) дозволяють змінювати їх ємність в певних межах і використовуються для плавної налагодки і переналагодки коливальних контурів в заданому діапазоні частот. У радіоелектронній апаратурі застосовуються КЗЄ з повітряним і твердим діелектриком між пластинами.
У загальному вигляді КЗЄ (а) являє собою дві системи паралельних пластин, з яких одна система (ротор) може переміщатися так, що її пластини заходять в зазори між пластинами другої системи (статор). Змінюючи плавно взаємне положення ротора щодо статора, можна змінювати місткість конденсатора від максимальної, коли пластини ротора повністю перекривають пластини статора, до мінімальної, коли вони виведені. Закон зміни місткості від кута повороту ротора може бути різним, але найчастіше він близький до логарифмічного.
Для одночасної налагодки декількох коливальних контурів встановлюються конденсаторні блоки, що складаються з двох (б), трьох і навіть чотирьох секцій. Ротори в таких блоках закріплюються на одній загальній осі, при обертанні якої однаково змінюється ємність всіх секцій. Для точного узгодження ємностей окремих секцій крайні пластини ротора кожної секції робляться розрізними, щоб їх можна було злегка відгинати. Мінімальна ємність двосекційних блоків з повітряним діелектриком складає 10...17 пф, максимальна, — 450…540 пф; відповідні ємності трисекційних блоків рівні 10...13 і 500...540 пф
У малогабаритній апаратурі встановлюються двосекційні блоки КПЕ з твердим діелектриком (в), найчастіше з фторопласту або поліетилену. Ємність в таких блоках змінюється в межах 7...170, 5…220, 5…270пФ. У деяких з них на верхній кришці є по чотири підстроєчних конденсатори ємністю від 1...3 до 8...12 пф, які використовуються для підстроювання коливальних контурів.
Маркування КЗЄ містить тип конденсатора, вид діелектрика, кількість секцій, мінімальну і максимальну ємність (пФ), Наприклад, КПВЗ-10/430 — блок конденсаторів змінний повітряний трисекційний ємністю 10...430 пФ.
КЗЄ на схемах позначаються так, як показано на мал. ж, де ротор при необхідності зображається у вигляді дуги. УГП і БЦП трисекційного блоку КЗЄ дані на мал. і.
Подстроєчні конденсатори в радіоелектронній апаратурі використовуються для точного фіксованого підстроювання ємності коливальних контурів в процесі налагодки, ремонту і налагодки апаратури. На мал. е показані поширені типи керамічних подстроєчних конденсаторів (КПК), Кожний з них складається з двох частин: керамічної основи з нанесеним на нього у вигляді півкола тонким шаром срібла (статора) і рухомого керамічного диска (ротора) або плунжера (у КПК-Т). Обертаючи ротор або плунжер, можна змінювати ємність конденсатора, яка залежно від його типу може регулюватися в межах від 2...350 до 7...450 пф. Коли сектор або крапля припою на роторі розташовані проти виводу на статорі, то місткість буде максимальною, а при повороті на 180° щодо цього положення — мінімальною.
Маркування КПК позначає тип і вид конденсатора, мінімальну і максимальну ємність (пФ). Наприклад, До ПК-3-125/250 - керамічний підстроєчний конденсатор третього виду ємністю 125...250 пф. УГП і БЦП підстроєчних конденсаторів на схемах дані на рис з
У варикондах (г) — конденсаторах з діелектриком із спеціальної кераміки — діелектрична постійна змінюється у декілька разів залежно від прикладеної постійної напруги. Варіконди мають номінальні значення ємностей від 10 пФ до 1 мкФ і відношення максимальної ємності до початкової від 2 до 20 при зміні напруги на десятки вольт. Їх УГП і БЦП на схемах показані на мал. к. Зігнута лінія і буква U характеризують нелінійну залежність ємності вариконда від напруги
У варикапах (д) — конденсаторах у вигляді напівпровідникового діода — ємність р — n переходу нелінійно залежить від прикладеної напруги і змінюються від одиниць до сотень пікофарад при зміні зворотної (негативної) напруги на декілька десятків вольт. Їх УГП і БЦП на схемах дані на мал. л; біля УГП варікапа указується його тип, наприклад Д901.
