Я к розшифрувати конденсатор.

БМ — паперовий малогабаритний;

БМТ — паперовий малогабаритний теплостійкий;

КД — керамічний дисковий;

КЛС — керамічний литий секційний;

КМ. — керамічний монолітний

КПК-м — підстроєчний керамічний малогабаритний;

КСО — слюдяний опресований;

Кт—керамічний трубчастий;

МБГ — металлопаперовий герметизований;

МБГО — металлопаперовий герметизований одношаровий;

МБГТ — металлопаперовий герметизований теплостійкий;

МБГЧ — металлопаперовий герметизований частотний;

МБМ — металлопаперовий малогабаритний;

ПМ — полістирол малогабаритний;

ПО — плівковий відкритий;

ПСО — плівковий стирофлексний відкритий.

Розшифровка позначень:

9,1пф - 9П1 22пф - 22П 150пф - Н15 1800пф - 1Н8 0.01мкф - 10Н 0.15МКФ - м15 50мкф - 50М 6.8мкф - 6М8

Зарубіжні керамічні дискові конденсатори (темно жовті): (остання цифра позначає к-ть нулів на кінці)

391 - 390пф

132 - 1300пф 473 - 47000пф 1623 - 162000пф - 162нф 154 - 150000пф - 0.15мкф 105 - 1000000пф - 1мкф .001 - 0.001мкф .02 - 0.02мкф

Конденсатори електролітичні.

Електролітичні конденсатори використовуються в ланцюгах з пульсуючим струмом для філтрації змінної складової і служать як згладжуючі, перехідні і розв'язуючі елементи радіоелектронної апаратури. У таких коденсаторах діелектриком є тонкий шар окислу металу, відкладеного електрохімічним способом на алюмінієву або танталову фольгу. До неї підключається „плюс" джерела живлення (позитивний електрод), негативним електродом служить електроліт.

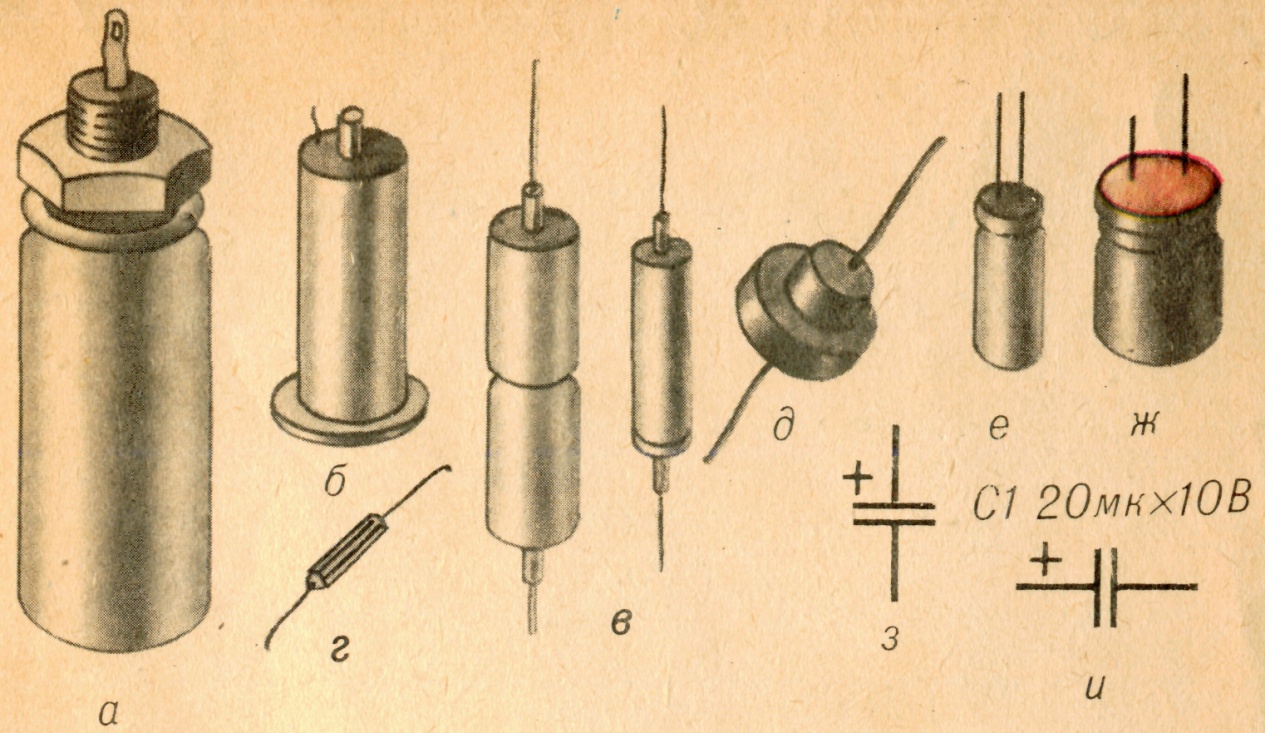

Різновидів електролітичних конденсаторів багато. Деякі з них показані на малюнках. У радіоелектронній апаратурі застосовуються циліндрові конденсатори наступних типів: КЕ (а) — електролітичні місткістю 5...2000мкф на номінальну напругу 8…500 В; ЭГЦ (б) — електролітичні герметизовані циліндрові місткістю 2...2000 мкФ на номінальну напругу 6...500 В; ЭМ (в) —електролітичні малогабаритні місткістю 0.5…50мкФ на номінальну напругу 4... 150 В; ЭМИ (г) — електролітичні надмініатюрні місткістю 0,5...10мкф на номінальну напругу 3 В; ЭТО (д) — електролітичні танталові об'ємно-пористі місткістю 10... 1000 мкФ на номінальну напругу 6…90 В; з числа нових типів — К50-3 (е), К50-6 (ж) місткістю 1 ...5000 мкФ на номінальну напругу 6...450 В.

Виводи на електролітичних конденсаторах зазвичай позначаються знаками "+" і " —"; якщо їх немає, то до „плюса" джерела напруги треба підключати вивід ізольований від корпусу, а до „мінусу" — вивід, сполучений з корпусом, або сам корпус конденсатора. У конденсаторів типу К50-6 плюсовий вивід укорочений.

Маркіровка електролітичних конденсаторів включає їх тип, вид, номінальну напругу постійного струму (В), номінальну ємність (мкФ) і групу по інтервалу робочих температур. Наприклад КЭ-2-450-40-М — конденсатор типу КЭ виду 2 на номінальну напругу 450 В ємністю 40 мкФ морозостійкий.

УГП полярних електролітичних конденсаторів на схемах показано на мал. з, де позитивний електрод конденсатора відмічений знаком, "+". Біля УГП конденсатора ставиться таке ж БЦП, як і у разі конденсаторів постійної ємності, і указується його номінальна робоча напруга (и).
