7 Контроллер системной шины вг 88. Назначение. Функционирование
Контроллер системной шины К1810ТВГ88 предназначен для работы в составе микропроцессорной системы на базе МП K1810BM86. В зависимости от состояния МП контроллер управляет обменом данными между локальной шиной (ЛШ) процессора и системной шиной (СШ) при наличии доступа к управлению шинами МП, а также между локальной шиной и шиной ввода - вывода или резидентной шиной. Контроллер шины (КШ) синхронизируется тактовым генератором МП и осуществляет управление шинными формирователями, регистрами, фиксаторами адреса, устройствами ввода - вывода и памятью. Структурная схема контроллера шины приведена на рис. 48, а его условное графическое обозначение - на рис. 49.

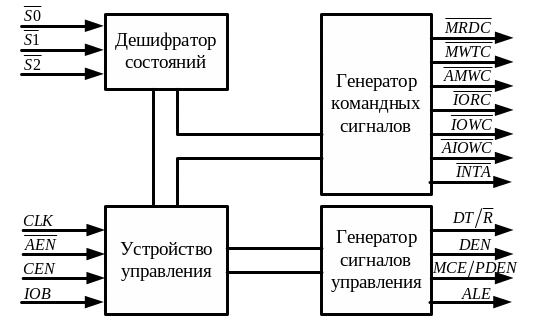

Рисунок 48 - Структура контроллера системной шины ВГ88
Рисунок 49 - Условное графическое изображение ИС ВГВ8
Назначение выводов
, , - входы сигналов состояния МП ВМ86/ВМ87/ВМ89.
Контроллер шины декодирует эти сигналы и формирует командные сигналы и сигналы управления.
CLK - входные сигналы генератора тактовых импульсов ГФ84, синхронизирующие работу контроллера шины.
-
сигнал управления выдачей командных
сигналов контроллера, которая
осуществляется через 115 нс после
поступления сигнала
.
В режиме работы с шиной ввода - вывода
(IOВ
= 1) сигнал
не влияет на выдачу командных сигналов,
управляющих вводом - выводом.
CEN
- сигнал управления выдачей командных
сигналов и сигналов управления DEN
и
.
При CEN
= 0 выходные командные сигналы находятся
в пассивном состоянии (сигнал высокого
уровня).
IOВ - сигнал управления режимом работы контроллера. При IOB = 1 задается режим работы с шиной ввода - вывода, а при IOВ = 0 - с системной шиной.
-
сигнал чтения из памяти. Разрешает
выставить информацию на шину данных из
ячейки, адрес которой установлен на
шине адреса.
-
командный сигнал записи в память.
Разрешает записать информацию с шины
данных по адресу, установленному на
шине адреса.
-
опережающий командный сигнал записи в
память. Указывает о начале машинного
цикла записи и позволяет своевременно
подготовиться к записи информации.
-
командный сигнал ввода из УВВ. Разрешает
УВВ, адрес которого установлен на шине
адреса, выставить информацию на шину
данных.
-
командный сигнал вывода в УВВ. Разрешает
УВВ, адрес которого установлен на шине
адреса, считать информацию с шины данных.
-
опережающий командный сигнал вывода в
УВВ. Указывает УВВ о начале машинного
цикла вывода и позволяет ему своевременно
подготовиться к выводу информации.
-
сигнал управления работой шинных
формирователей.
= 1 переключает шинные формирователи на
передачу данных с локальной шины на
шину ввода - вывода или системную шину,
= 0 переключает шинные формирователи на
считывание данных с шины ввода - вывода
или системной шины на локальную.
DEN - сигнал управления состоянием»включено» шинных формирователей, включенных между локальной и системной или резидентной шиной.
MCE/PDEN - сигнал управления выполняет две функции в зависимости от режима. В режиме работы с шиной ввода - вывода (IOВ = 1) используется сигнал PDEN управления состоянием»включено» шинных формирователей, включенных между локальной шиной и шиной ввода - вывода. В режиме работы с системной шиной (IOВ = 0) используется сигнал МСЕ управления считыванием номера ведомого контроллера прерываний, подлежащего обслуживанию.
ALE - сигнал управления моментом стробирования (фиксации) адреса в адресном регистре с локальной шины МП. Запись адреса осуществляется в момент перехода сигнала ALE с высокого уровня на низкий.
Функционирование. Основной информацией для формирования командных сигналов и сигналов управления контроллером системной шины является код состояния МП, поступающий на входы , , . Дешифратор состояния МП производит декодирование поступившего кода в соответствии с табл. 18.
Таблица 18
Код состояния МП
|
Состояние МП BM86 |
Командный сигнал контроллера ВГ88 |
000 |
Подтверждение прерывания |
|
001 |
Ввод из УВВ |
|
010 |
Вывод из УБВ |
|
011 |
Останов |
- |
100 |
Выборка команды |
|
101 |
Чтение из памяти |
|
110 |
Запись в память |
|
111 |
Пассивное |
|
Выходные командные сигналы и сигналы управления вырабатываются контроллером под управлением входных сигналов IOВ, CEN и , определяющих режим работы контроллера, активность командных сигналов и возможность доступа к системной шине. Контроллер работает в двух режимах: с системной шиной и с шиной ввода - вывода.
Режим
работы с системной шиной устанавливается
путем подачи на вход IOВ
напряжения низкого уровня (IOВ
= 0). В этом режиме КШ формирует командные
сигналы и сигналы ALE,
DEN,
управления фиксаторами адреса и шинными
формирователями. В однопроцессорных
системах, использующих МП ВМ86 в
максимальном режиме, типовая схема
включения КШ ВГ88 представлена на рис.
50. На входах формируются постоянные
значения
= 0 и CEN
= 1, разрешающие выдачу командных сигналов
и сигналов управления. На выходе
при таком включении формируется сигнал
МСЕ, который используется в системах с
каскадированием контроллеров прерывания
для определения момента передачи номера
ведомого контроллера, запрашивающего
прерывание. Сигнал ALE
служит для определения момента фиксации
адреса, установленного на ЛШ в фиксаторах
ИР81. Выходные сигналы
и DEN
используются для управления работой
шинных формирователей. Сигнал DEN
имеет высокий активный уровень, поэтому
его следует инвертировать перед
подачей на вход
шинных формирователей. На схеме рис. 49
сигнал DEN
используется совместно с выходным
сигналом
контроллера прерываний, который запрещает
работу шинных формирователей, когда
данные передаются из контроллера
прерываний в МП.
Режим работы с СШ применяется в многопроцессорных системах, когда несколько МП требуют доступа к устройствам ввода - вывода и памяти, подключенных к системной шине. В этом случае каждый МП обслуживается своим контроллером и доступ к СШ имеет тот из них, контроллер которого получает сигнал разрешения доступа от арбитра шин (рис. 51). В случае предоставления доступа к СШ микропроцессору контроллер шины формирует командные сигналы по истечении 115 не после поступления сигнала , а также сигналы ALE, DEN, управления фиксаторами адреса и шинными формирователями.
Рисунок 50 - Типовая схема подключения ВГ88 к ЦП
Наряду с входом для управления выдачей командных сигналов, а также сигналов управления используется вход СЕN. Обычно он применяется в тех случаях, когда МП имеет доступ к двум шинам: системной и резидентной, причем каждой из них соответствует свое адресное пространство. Для формирования сигнала CEN в таких случаях используется дешифратор адресов, разделяющих адресное пространство между СШ и РШ, выход этого дешифратора (прямой и инверсный) служит в качестве сигнала CEN. Описанное включение КШ представлено на рис. 63.
Режим работы с шиной ввода - вывода устанавливается путем формирования сигнала IOВ = 1. Этот режим используется в тех случаях, когда контроллер управляет доступом к двум шинам: резидентной шине ввода - вывода и системной шине. Командные сигналы , , и в этом режиме всегда разрешены, т.е. их появление не зависит от входного сигнала . Как только микропроцессор начинает выполнять команду ввода - вывода, формируется соответствующий командный сигнал, а также сигналы и управления моментом и направлением передачи данных по резидентной шине ввода - вывода. Системная шина в этом случае может работать только с памятью (или с устройствами ввода - вывода, отображенными на память), и МП получает доступ к СШ только по сигналу от арбитра шин.

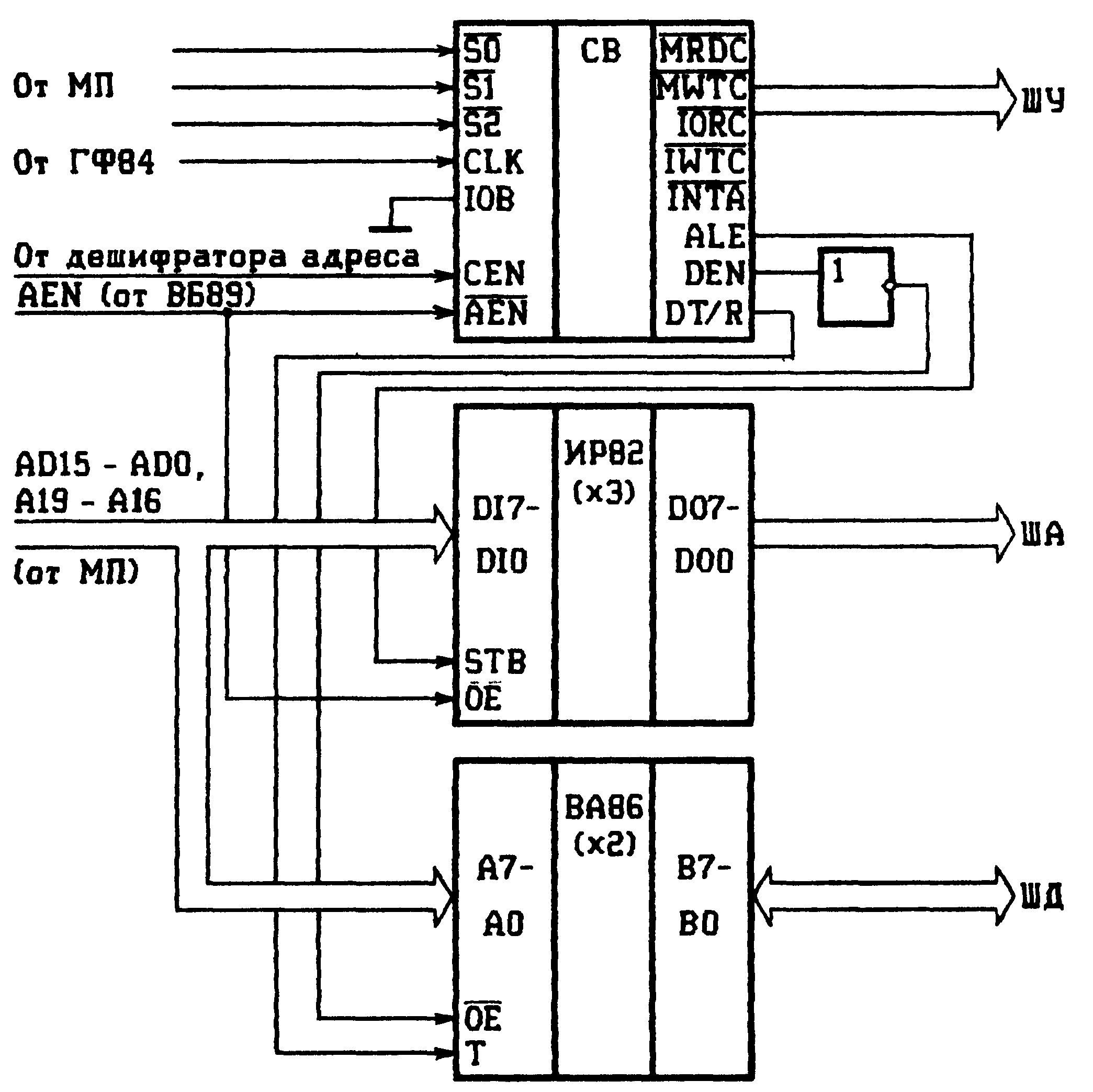

Рисунок 51 - Схема включения ВГ88 в режиме системной шины
Командные
сигналы
,
,
и
для работы с СШ не используются. В
соответствии с выполняемой микропроцессором
командой, требующей обращения к
памяти, контроллер формирует нужный
командный сигнал
или
,
,
а также сигналы управления моментами
фиксации адреса ALE,
передачи данных DEN
и игнорированием передачи данных по
системной шине
.
Особенности включения системного
контроллера, а также использования
командных сигналов и сигналов управления
в этом режиме иллюстрирует рис. 60.
Выходной сигнал МСЕ совместно с сигналом INTA используется в цикле подтверждения прерывания в системах с каскадированными контроллерами прерываний. Сигнал МСЕ формируется в режиме работы с системной шиной (IOВ≠0). Когда МП отвечает на запрос прерывания, он выставляет код состояния = 000, по которому системный контроллер формирует два отрицательных импульса на выходе INTA. В ответ на первый импульс по ША и ШД не передается никакой информации. Перед началом второго импульса сигнал МСЕ заставляет ведущий контроллер прерываний выдать на ЛШ процессора код ведомого контроллера, запросившего прерывание. Этот код по сигналу ALE записывается в фиксатор адреса. По фронту второго импульса INTA ведомый контроллер, запросивший прерывание, выставляет вектор прерывания на системную шину данных, откуда он считывается ЦП.
В системах, использующих один контроллер прерываний, сигнал МСЕ не используется. В этом случае контроллер прерываний по второму импульсу INTA выставляет вектор на ЛШ процессора.
Выходной сигнал ALE формируется в каждом машинном цикле и служит для записи текущего адреса в фиксаторы адреса. Этот сигнал используется также для фиксации кода состояния МП в фиксаторах для распознавания состояния останова, а также кода ведомого контроллера прерываний в системах с программируемым контроллером прерываний.
Входной сигнал управления CEN действует как определитель возможности использования командных сигналов, формируемых контроллером системной шины. При CEN = 1 КШ функционирует нормально, а при CEN = 0 все командные сигналы удерживаются в неактивном состоянии. Эти особенности используются для разделения адресного пространства и устранения адресных»конфликтов» между внешними устройствами, подключенными к системной и резидентной шине.
На рис. 52 приведены временные диаграммы работы КШ при активных
сигналах на входах , CEN. Для систем, использующих сигналы и CEN для управления выдачей командных сигналов, временные соотношения приведены на рис. 53.

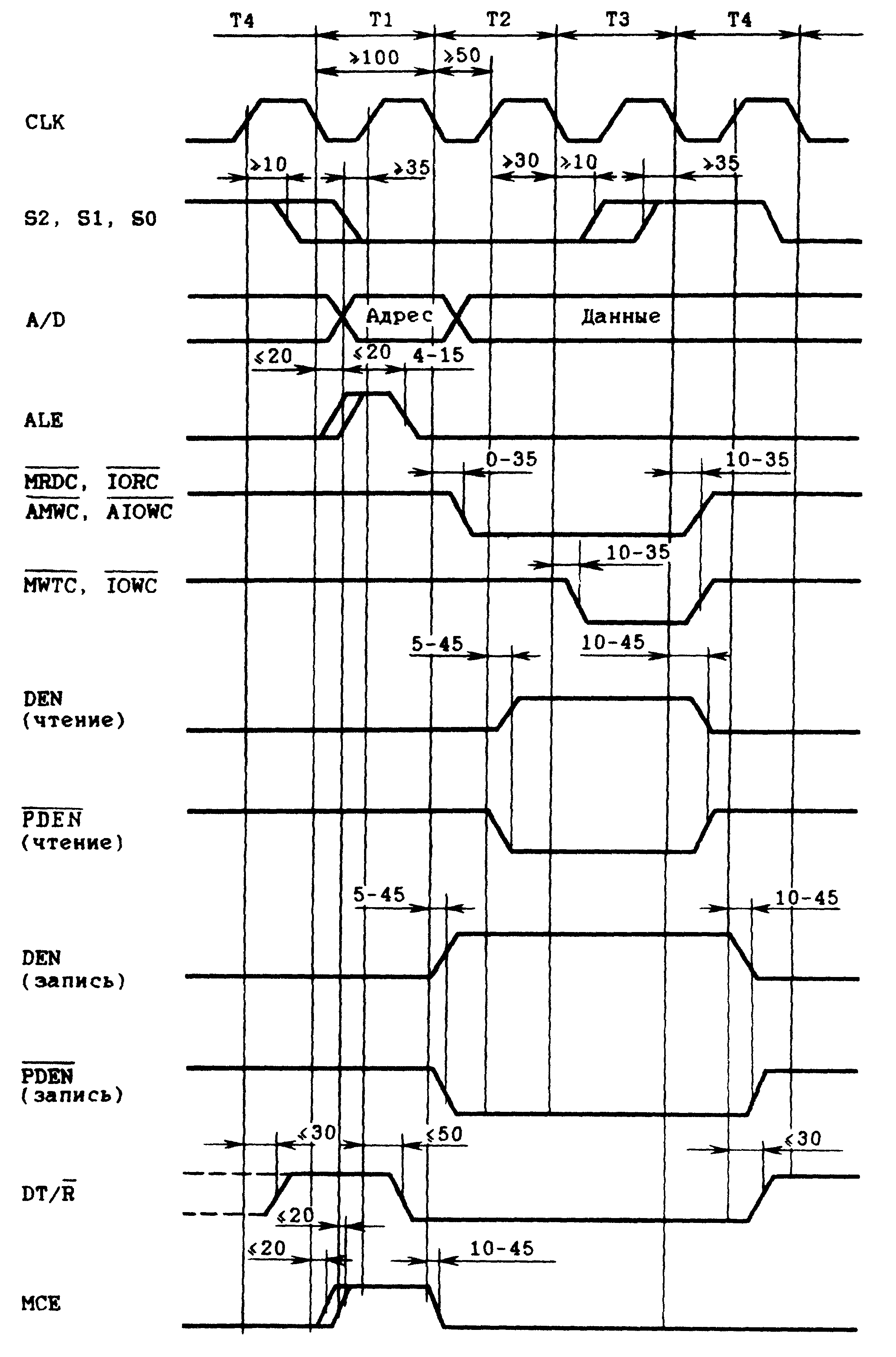

Рисунок 52 - Временные диаграммы работы ВГ88

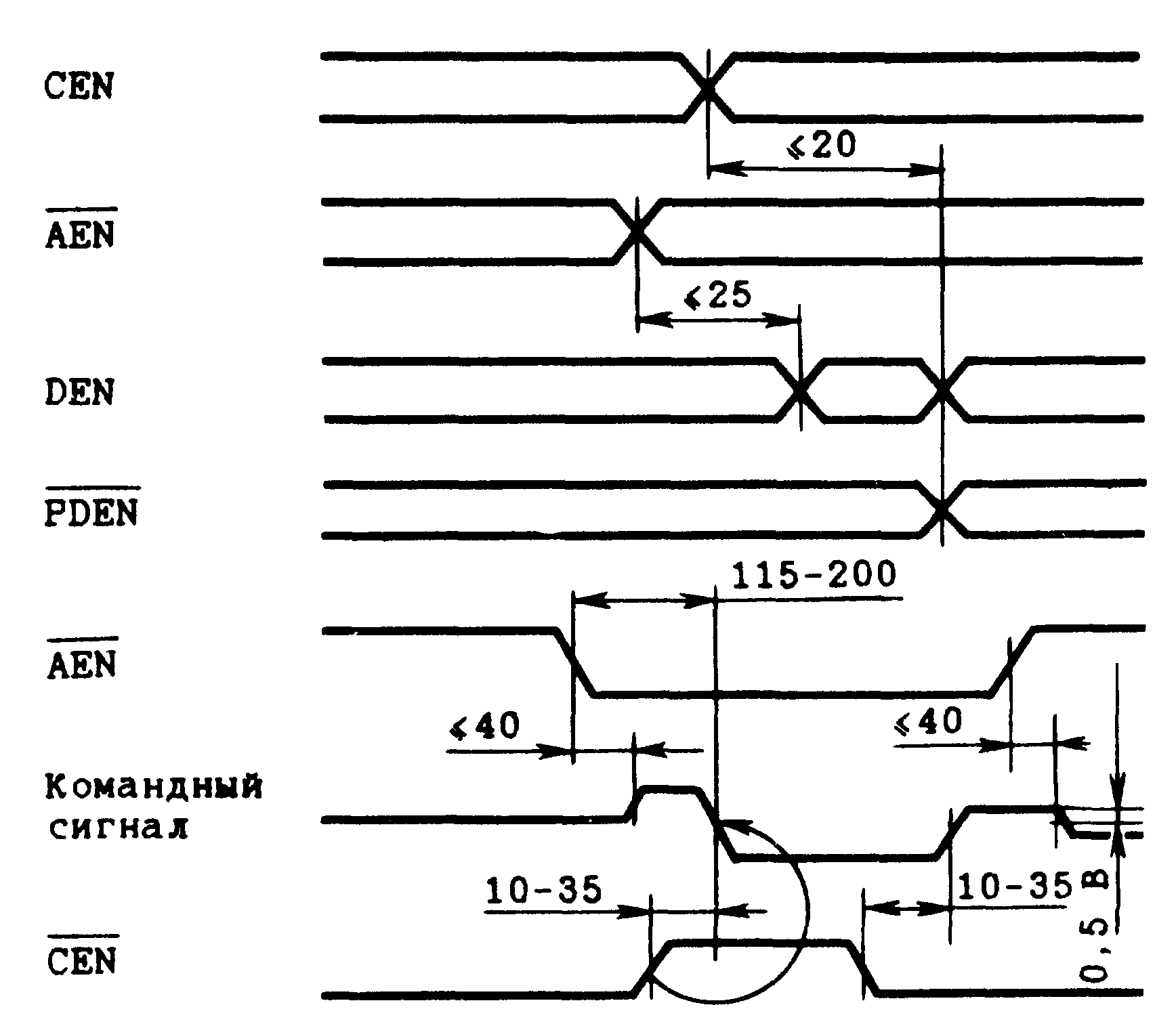

Рисунок 53 - Временные соотношения сигналов ВГ88
