4.6.2.2. Расчет прочности нижней ступени на продавливание
Расчет прочности рабочей высоты нижней ступени h01 фундамента на продавливание осуществляется по формуле:
F bRbtbmh01 = 1,0900,01,760,26 = 411,84 кН,
г

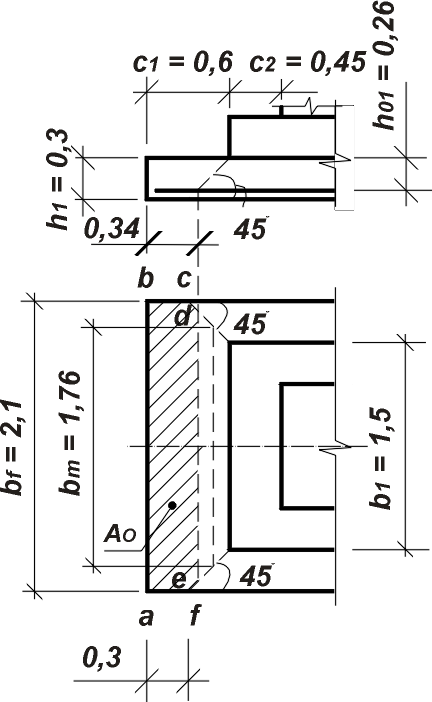

Рис.
4.4. К расчету прочности нижней ступени
на продавливание
F = pmaxA0 = 175,240,712 = 124,77 кН,
где A0 – площадь прямоугольника abcdef (рис. 4.4), определяется по формуле:
A0 = 0,5bf (lf – l1 – 2h01) – 0,25(bf – b1 – – 2h01)2 = 0,52,1(3,0 – 1,8 – 20,26) – – 0,25(2,1 – 1,5 – 20,26)2 = 0,712 м2.
Итак, F = 124,77 кН < 411,84 кН, условие выполняется, следовательно, продавливания дна нижней ступени фундамента не произойдет и высота нижней ступени достаточна.
Высоту нижней ступени и плитной части фундамента в направлении большей стороны подошвы фундамента не проверяем, т.к. размеры граней плоскости продавливания больше, чем в рассмотренном выше случае.
4.6.3. Расчет фундамента по прочности на раскалывание
Проверка фундамента по прочности на раскалывание от действия продольной силы Nc производится из условий п.2.22 [8]:
при bc /hc Ab /Al Nc (1 + bc /hc)1AlRbt;
при bc /hc > Ab /Al Nc (1 + hc /bc)1AbRbt,
где – коэффициент трения бетона по бетону, = 0,75; 1 – коэффициент, учитывающий совместную работу фундамента с грунтом, 1 = 1,3; Al – площадь вертикального сечения фундамента в плоскости, проходящей по оси стакана колонны, за вычетом площади стакана фундамента, в направлении действия изгибающего момента, Al = 2,03 м2 (рис. 4.5а); Ab – то же, в направлении, перпендикулярном плоскости действия изгибающего момента, Ab = 1,67 м2 (рис. 4.5б); Rbt – расчетное сопротивление бетона растяжению, для тяжелого бетона кл. В20 Rbt = 0,9 МПа, принимается по прил. 1 [14] или прил. 8, табл. 8.1. настоящего учебного пособия; Nc – расчетная продольная сила в уровне торца колонны или ветви двухветвевой колонны, определяется
Nc = NI = 0,85960,0 = 816,0 кПа,
где – коэффициент, учитывающий частичную передачу продольной силы NI на плитную часть фундамента через стенки стакана, но не менее 0,85, определяется по формуле:
0,82,
где Rbt –
расчетное сопротивление бетона
замоноличивания стакана растяжению;
а) б)

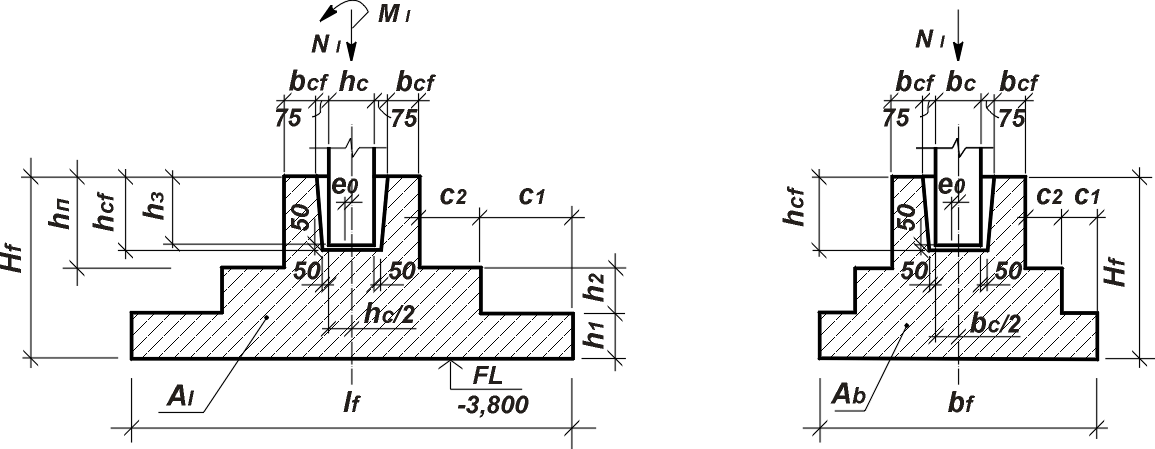

Рис.
4.5. К расчету плитной части фундамента
на раскалывание: а)
в плоскости действия изгибающего
момента; б) в направлении перпендикулярном
плоскости действия изгибающего момента
b2 = 1,0; b9 – коэффициент, учитывающий вид материала фундамента, b9 = 0,9; N1 – продольная сжимающая сила от местной нагрузки, N1 = 960,0 кН; Ac – площадь боковой поверхности колонны, заделанной в стакане фундамента, определяется по формуле:
Ac = 2(bc + hc)hcf = 2(0,3 + 0,3)0,45 = 0,54 м2.
Вследствие того, что 0,82< 0,85, принимаем = 0,85.
Так как 0,3/0,3 > 1,67/2,03, то
Nс = 816,0 кН < (1 + 0,3/0,3)0,751,31,67900 = 2930,85 кН.
Условие выполняется, следовательно, раскалывания фундамента не произойдет.
