7.6.7.3. Расчет прочности подколонника по наклонным сечениям

Расчет прочности подколонника по наклонным сечениям сводится к определению требуемой площади поперечной арматуры . Для этого в зависимости от значения расчетного эксцентриситета e₀ в сечениях III-III или IV-IV определяем соответствующие значения изгибающих моментов М_А или М_В (рис. 7.11).

Так как h_c/6 = 0,05 < e₀ = 0,075 < 0,5h_c = 0,15, расчёт ведём по наклонному сечению IV-IV, проходящему через точку В. Значение изгибающего момента в этой точке будет определяться по формуле:

M_B = M_I – 0,7e₀ = 24,0 – 0,70,139 = 23,9 кНм. Тогда,

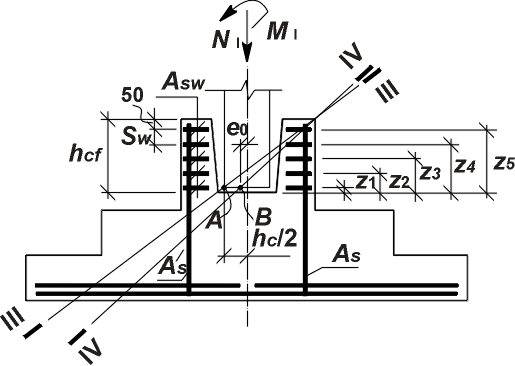

Рис. 7.11. К расчету поперечной арматуры подколонника

= 0,000202 м² = 2,02 см²,

где R_s – расчётное сопротивление арматуры растяжению, определяем прил. 5 [14], для поперечной арматуры кл. A-III R_sw = 285 МПа; – сумма расстояний от каждого ряда поперечной арматуры до нижней грани колонны (учитываем только ряды поперечной арматуры, расположенные выше нижней грани колонны) (рис. 4.11); = z₁ + z₂ + z₃ + z₄ + z₅ = 0,05 + 0,15 + 0,25 + 0,35 + 0,45 = 1,25 м; S_w – шаг поперечной арматуры, принимается исходя из следующих условий: 125 мм и S_w  200 мм, где h_cf – высота стакана фундамента. Принимаем S_w = 100 мм.

Деля на число стержней сетки, воспринимающих растягивающие усилия от изгибающего момента, получаем требуемую площадь одного стержня, по которой, используя сортамент арматуры по прил. 6 [14] или прил. 9 настоящего учебного пособия, подбираем диаметр одного стержня (рис. 7.12). 0,505 см², что соответствует 10 (A_sw = 0,785 см²). Здесь n – количество стержней, n = 4 шт. Схема армирования подколонника арматурной сеткой С-2 приведена на рис. 7.13.

Рис. 7.12. Арматурная сетка С-2

Рис. 7.13. Схема армирования подколонника арматурной сеткой С-2
