7.6.7. Расчет подколонника фундамента

7.6.7.1. Конструирование подколонника

Стаканная часть фундамента должна удовлетворять следующим требованиям.

Толщина стенок стакана определяется расчетом на прочность, но принимается не менее 0,15 м. Толщину защитного слоя назначаем равной 35 мм. Размеры подколонника в плане и высоте принимаются кратно 0,15 м. Зазоры между колонной и стенками стакана для возможности рихтовки и качественного заполнения бетоном должны быть понизу не менее 50 мм, а поверху – не менее 75 мм. После монтажа колонны в стакан фундамента, зазоры заполняют бетоном кл. В17,5 на мелком заполнителе. Принимаем симметричное армирование.

7.6.7.2. Расчет прочности подколонника по нормальным сечениям

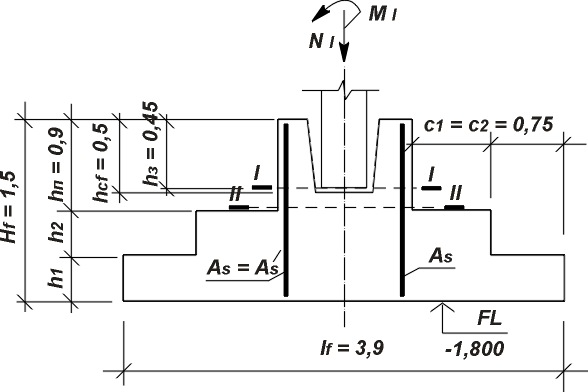

Рис. 7.8. К расчету продольной арматуры подколонника

Расчет прочности подколонника по нормальным сечениям сводится к определению требуемой площади продольной рабочей арматуры . Для этого рассматриваются два нормальных сечения: первое – сечение I-I – по обрезу стакана и второе – сечение II-II – по плитной части фундамента (рис. 7.8).

Расчет по сечению I-I производится по правилам расчёта коробчатого сечения, которое, в свою очередь, приводится к двутавровому сечению (рис. 7.9). Расчет выполняем в следующей последовательности.

1. Определяем значение расчетного эксцентриситета e0:

0,017 м.

2. Проверяем условие:

N1 = 1440,0 кН < Rbbnbcf = 115000,90,225 = 2328,75 кН,

где bn, bcf и Rb – см. п.4.6.7.2.

Условие выполняется, следовательно, нейтральная ось проходит в пределах полки (рис. 7.9), следовательно, арматуру рассчитываем как для прямоугольного сечения шириной bn = = 0,9 м и толщиной стенки стакана, bcf = 0,225 м.

3. Определяем высоту сжатой зоны x бетона:

0,139 м > 2 20,035 = 0,07 м.

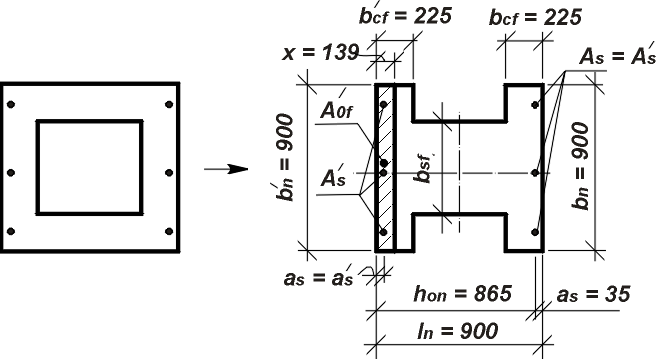

Рис. 7.9. К расчету продольной арматуры подколонника по сечению I-I

4. Определяем относительную высоту сжатой зоны бетона:

0,161 м,

где h0n – рабочая высота подколонника, h0n = ln – – as = 0,9 – 0,035 = 0,865 м, здесь ln – длина поперечного сечения подколонника.

5. Определяем граничное значение относительной высоты R сжатой зоны бетона по формуле:

0,59 м,

где – коэффициент, = 0,758 (см. п.4.6.7.2).

6. Проверяем условие xxR:

x = 0,139 м < xR = R h0n = 0,590,865 = 0,51 м, условие верно, следовательно, граница сжатой зоны проходит в полке.

7. Определяем требуемую площадь продольной арматуры:

= 0,025(– 0,09) = – 0,002 м2 = – 20,0 см2.

где 0,041; 0,08,

здесь e эксцентриситет, определяется по формуле

e = e0 + 0,5lnas = 0,0170,92 + 0,50,9 – 0,035 = 0,431 м,

где = 1 – 0,5 = 1 – 0,50,161 = 0,92;

0,02250,87 = 0,0196,

где 0,0259, здесь – площадь сжатой зоны, 0,02 м2.

8. Расчет по сечению II-II производится по правилам расчёта прямоугольного сечения с двойной арматурой (рис. 7.9).

Так как x = 0,139 м < xR = 0,51 м, то

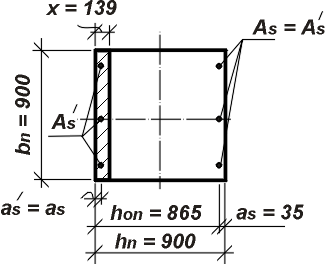

Рис. 7.9. К расчету продольной арматуры подколонника по сечению II-II

= 0,025(– 0,07) = – 0,0018 м2 = – 18,0 см2,

а) б)

Рис. 7.10. Продольное армирование подколонника плоскими каркасами:

а) КР-1 – в плоскости действия изгибающего момента; б) КР-2 – в направлении перпендикулярном плоскости действия момента

По расчету продольной арматуры в подколоннике не требуется, следовательно, она устанавливается конструктивно. Назначаем шаг продольных стержней S = 400 мм (рис. 7.10). Тогда минимально допустимый диаметр, который можно применить в этом случае, равен 12 мм. Принимаем 312 А-III (As = 1,313 см2). Поперечная арматура в каркасах КР-1 и КР-2 принимается либо кл. Вр-I, либо A-I и устанавливается из условия свариваемости ds/4 = 12/4 = 3 мм, но не менее 5 мм, где ds – диаметр продольной арматуры. Принимаем диаметр поперечных стержней 5 мм кл. Вр-I (As = 0,154 м2).
