Часть 6. Основные элементы.

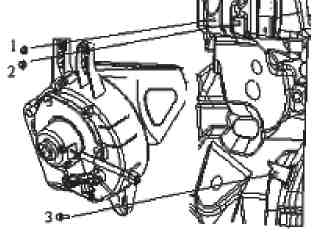

1. Снятие - установка вентилятора:

1. Отсоедините минусовую клемму от аккумулятора;

2. Снимите панель приборов;

3. Снимите разъем мотора;

4. Отсоедините разъем резистора;

5. Отсоедините крепежную ленту;

6. Снимите болт. Снимите вентилятор;

7. Установку проведите в обратном порядке.

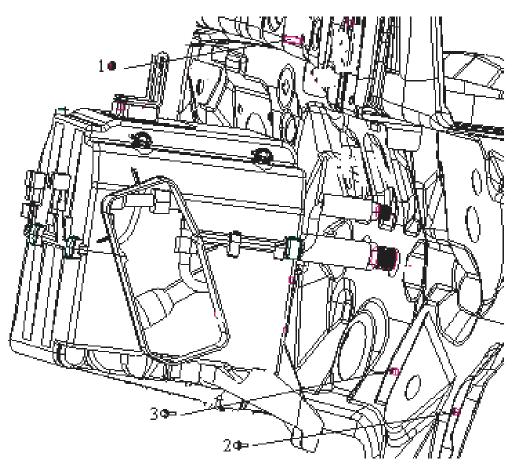

2. Снятие – установка отопителя:

1. Отсоедините патрубки 1 и 2;

2. Снимите панель приборов;

3. Отсоедините крепежную ленту;

4. Снимите 2 троса заслонок;

5. Снимите отопитель;

6. Установку проведите в обратном порядке.

3. Снятие – установка испарителя:

1. Отсоедините подводящую и отводящую трубки испарителя;

2. Снимите панель приборов;

3. Отсоедините терморезистор;

4. Снимите 2 ленты крепления;

5. Снимите испаритель;

6. Установку проведите в обратном порядке;

7. При установке нового испарителя, залейте в систему масло типа SW-100. Обьем 15 мл.

4. Проверка испарителя:

1. Снимите испаритель;

2. Снимите радиатор испарителя;

3. Проверьте отсутствие повреждений, трещин и утечек. При необходимости замените радиатор испарителя;

4. Проверьте состояние пластин. Выпрямите изогнутые пластины при помощи плоской отвертки.

5. Проверка отопителя:

1. Снимите отопитель;

2. Снимите радиатор отопителя;

3. Проверьте отсутствие повреждений, трещин и утечек. При необходимости замените радиатор отопителя;

4. Проверьте состояние пластин. Выпрямите изогнутые пластины при помощи плоской отвертки;

5. Проверьте целостность подводящего и отводящего патрубков отопителя. При необходимости замените патрубки.

6. Снятие/установка компрессора кондиционера:

1. Отсоедините минусовую клемму от аккумулятора;

2. Выпустите хладагент из системы;

3. Отсоедините радиатор;

4. Ослабьте и снимите приводной ремень;

5. Отсоедините подводящую и отводящую трубки компрессора;

6. Отсоедините разъем электромуфты компрессора;

7. Снимите компрессор;

8. Установку проведите в обратном порядке;

9. Отрегулируйте натяжение приводного ремня;

10. Проверьте работу системы.

Примечание: При попадании в систему влаги или посторонних предметов приведут к неправильной работе или поломке системы. Установите заглушки на каждое отверстие системы кондиционирования воздуха для предотвращения попадания посторонних предметов

7. Снятие/установка конденсора:

1. Отсоедините минусовую клемму от аккумулятора;

2. Выпустите хладагент из системы;

3. Отсоедините подводящую и отводящую трубки конденсора. Не допускайте разлива компрессорного масла;

4. Отсоедините разъем вентилятора конденсора;

5. Снимите замок капота;

6. Снимите кронштейн замка капота;

7. Снимите конденсор;

8. Установку проведите в обратном порядке;

9. При установке конденсора, рекомендуется залить в систему компрессорное масло типа SW-100. Объем заправки 20 мл;

10. Проверьте работу системы.

8. Проверка конденсора:

1. Проверьте наличие трещин, повреждений, утечек. При необходимости замените конденсор;

2. Проверьте, не заблокированы ли пластины загрязнениями. При необходимости очистите конденсор.

3. Проверьте пластины конденсора. Изогнутые пластины выровняйте при помощи отвертки.
