2. Хранение хладагента.
Контейнер для хранения хладагента находится под давлением. При нагревании контейнера, может произойти взрыв, от элементов контейнера и от брызг хладагента можно получить серьезные травмы. Хранить хладагент рекомендуется при температуре не выше 40°C.
3. Указания по обслуживанию.
(1) Слабое охлаждение.
(а) Если при поиске неисправности выявлено, что в системе недостаточное количество хладагента, не рекомендуется сразу добавлять хладагент в систему, т.к. нельзя определить точное количество хладагента находящегося в системе в данный момент. Если количество хладагентf станет избыточным, это может привести к повреждению элементов системы кондиционирования. Поэтому необходимо сначала выпустить весь хладагент из системы и потом произвести полную заправку.
(2) Смазочный материал
Для данного типа автомобилей рекомендовано компрессорное масло типа SW-100. Использование компрессорного масла другого типа, может привести к повреждению компрессора;
Во время обслуживания системы не допускайте пролива компрессорного масла на поверхность и детали автомобиля. При попадании масла, немедленно удалите его, масло может повредить лакокрасочное покрытие автомобиля.
(с) По сравнению с раннее используемым минеральным маслом, масло типа SW-100 имеет свойство поглощать влагу. Попадание в систему влаги, приведет к повреждению системы. Поэтому, после слива масла из системы или после снятия компонентов системы, необходимо предотвратить попадание влаги в компрессорное масло.
Часть 5. Обслуживания системы кондиционирования.
1. Заправка системы.
Заправочный материал - хладагент типа HFC-134a.

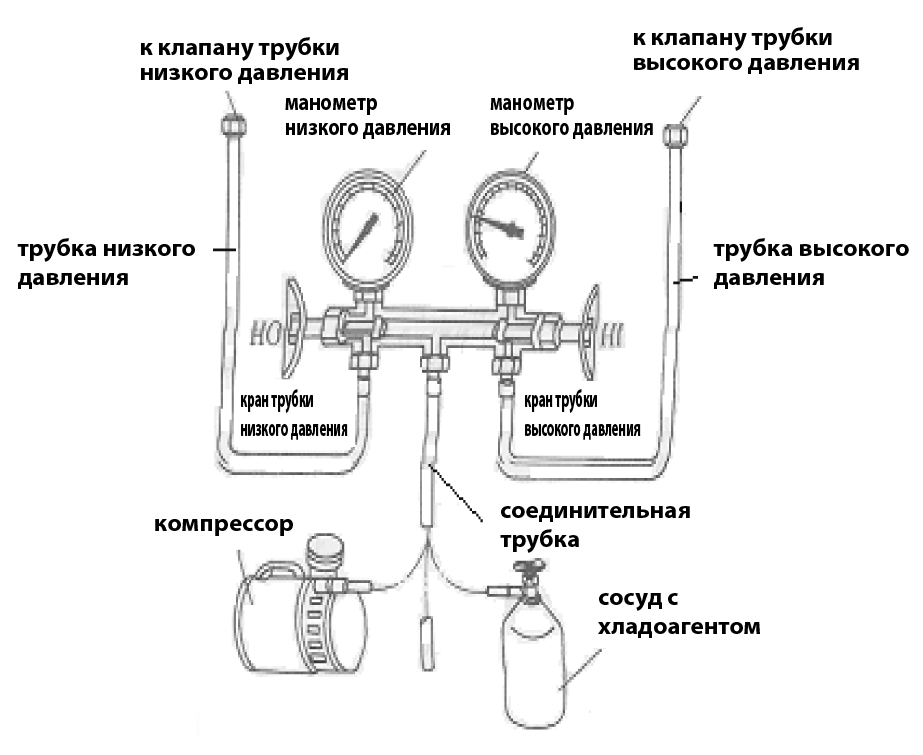

(1) Подготовка:
Установите заправочное оборудование;
Подсоедините трубку низкого давления к клапану низкого давления;
Подсоедините трубку высокого давления к клапану высокого давления;
Подсоедините соединительную трубку к вакуумному насосу.
Вакуумирование:
Откройте все краны;
Запустите вакуумный компрессор на 15 мин;
Проверьте показания манометров низкого и высокого давления, показания должны быть -101kPa (-760 мм.рт.ст.). Закройте краны заправочного оборудования.
Примечание: Закройте все краны сразу же после процедуры вакуумирования и остановки компрессора. Если краны будут оставаться открытым, то масло компрессора может попасть в систему и эффективность работы системы уменьшится.
(3) Проверка давления:
Остановите компрессор и дайте системе постоять 5 мин;
Проверьте показания манометров;
Проверьте герметичность системы, если показания манометров изменились и проведите процедуру вакуумирования сначала;
При неизменных показателях манометров, заправьте систему новым хладагентом типа HRC-134a;
(4) Заправка новым хладагентом типа HFC-134a.
Подсоедините соединительную трубку к емкости с хладагентом;
Откройте кран на емкости;
Следите за изменением веса емкости с хладагентом, вес емкости должен уменьшиться на 630 г ±20г.
Примечание:
При превышении массы заправленного хладагента установленного значения, проверьте все возможные утечки и герметичность системы. Для проверки герметичности системы и в целях охраны окружающей среды, рекомендуется сделать пробную заправку системы небольшим количеством хладагента.
Очень опасно открывать кран контура высокого давления при заправке системы. Давление в емкости заправки сильно возрастет, что приведет к взрыву емкости. Фрагменты и хладагент могут нанести сильные травмы. Поэтому, при работе двигателя необходимо закрыть кран контура высокого давления.
Откройте кран контура низкого давления и проверьте давление. Если давление в контуре упало до значения 1 атм, закройте клапан;
Проверьте трубопроводы системы на герметичность при устройства для проверки утечек. При обнаружении утечек, устраните их, затяните все соединения системы;
Проведите повторную проверку мест утечек;
Откройте кран контура низкого давления. Заправьте в систему хладагент массой 250 г;
Закройте кран контура низкого давления;
Запустите двигатель и включите кондиционер;
Откройте кран контура низкого давления. Заправьте систему хладагентом, как указано в шаге С;
Закройте кран контура низкого давления и кран на емкости с хладагентом;
Остановите двигатель и выключите кондиционер.
(5) Проверка давления в системе:
Подсоедините манометр;
Прогрейте двигатель и установите обороты двигателя 1800 об/мин;
Установите максимальные обороты вентилятора салона;
Включите кондиционер;
Включите режим рециркуляции;
Установите режим максимально низкой температуры кондиционера;
Включите режим вентиляции;
Закройте все двери и окна;
Измерьте температуру воздуха, давление в контуре низкого и высокого давления;
Если показания не совпадают с техническими условиями, то проверьте неисправность системы.
(6) Проверка системы кондиционирования:
(а) Проверьте давление в системе:
Перейдите к следующему шагу, если давление в системе в норме;
Если показания не совпадают с техническими условиями, необходимо определить в чем причина.
(b) Вставьте прибор для измерения температуры в среднее вентиляционное отверстие со стороны водителя;
Прогрейте двигатель и установите обороты двигателя 1800 об/мин;
Установите максимальные обороты вентилятора салона;
Включите кондиционер;
Включите режим рециркуляции;
Установите режим максимально низкой температуры кондиционера;
Включите режим вентиляции;
Закройте все двери и окна;
Подождите, пока температура воздуха не станет стабильной. (При температуре наружного воздуха 38°C, температура воздуха в среднем вентиляционном отверстии должна быть 10°C~16°C).
