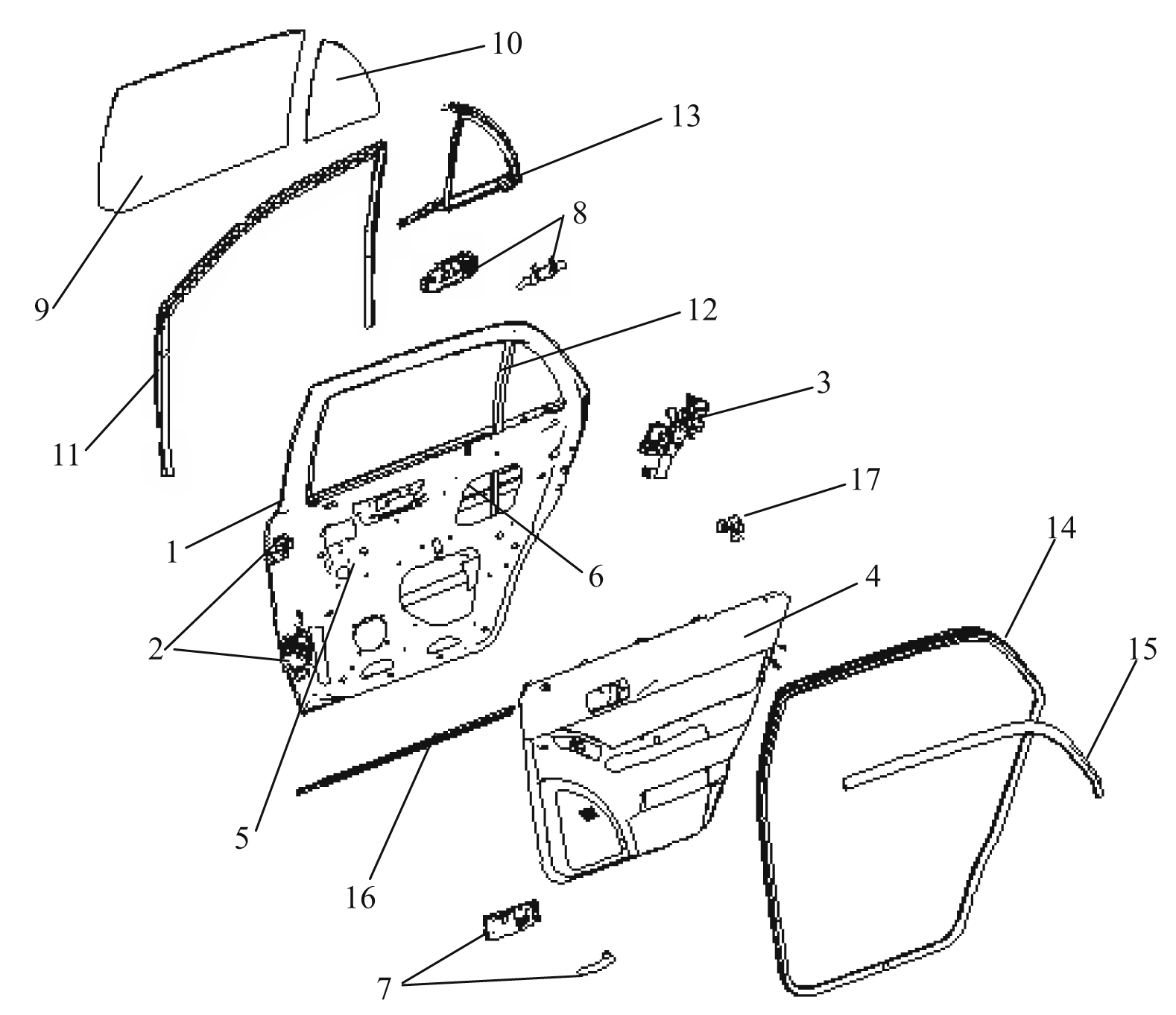

16. Дверь задняя.

1.Задняя дверь 2.Петли задней двери 3.Замок и привод замка задней двери 4.Внутренняя панель задней двери 5.Электромотор привода стекла 6.Механизм привода стекла 7.Внутренняя ручка задней двери 8.Наружная ручка двери 9.Стекло задней двери 10.Боковое стекло 11.Направляющая стекла 12.Направляющая стекла 13.Уплотнитель бокового стекла 14.Уплотнитель «А» задней двери 15.Нижний уплотнитель задней двери 16.Уплотнитель «В» задней двери 17.Фиксатор замка задней двери

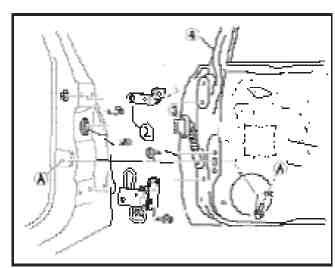

(1) Снятие\установка задней двери:

1. Отсоедините минусовую клемму от аккумулятора;

2. Отсоедините разъем;

3. Снимите петли задней двери;

4. Снимите заднюю дверь;

5. Установку проведите в обратном порядке;

6. Отрегулируйте заднюю дверь.

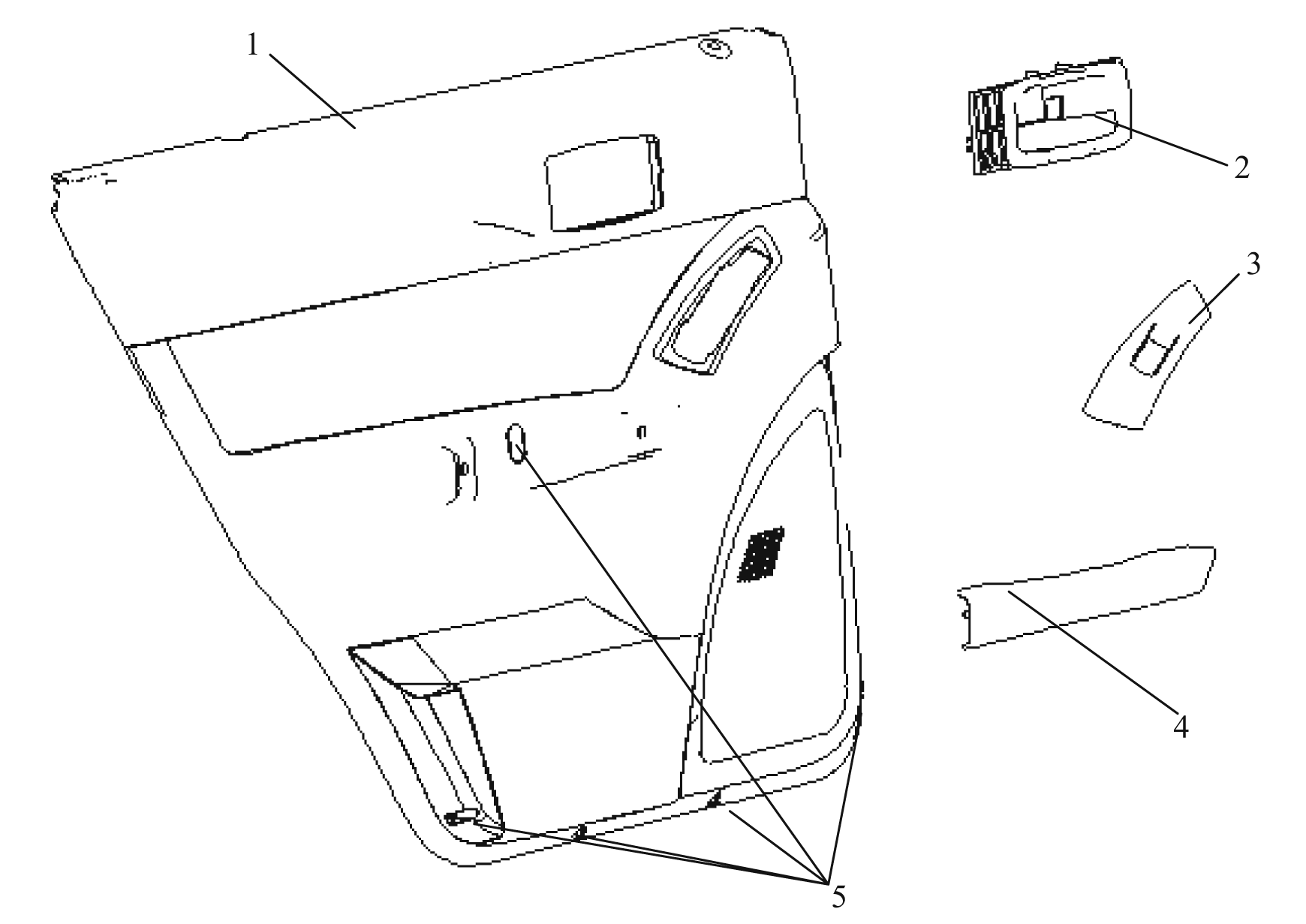

(2) Внутренние панели задней двери.

1.Внутренняя панель задней двери 2.Внутренняя ручка замка задней двери 3.Панель управления 4.Ручка двери 5.Винт крепления

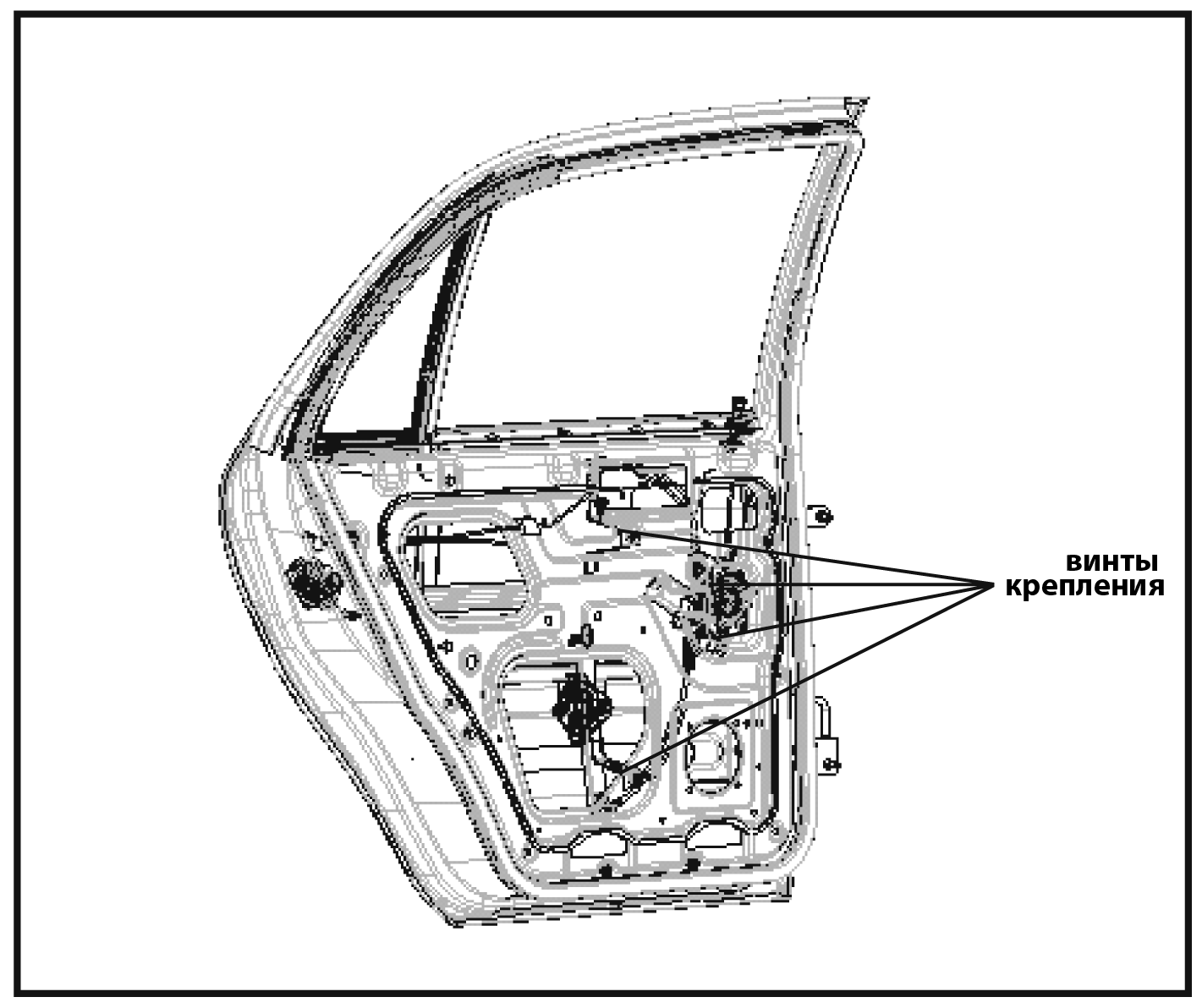

(3) Снятие\установка внутренней панели задней двери:

1. Снимите винты крепления;

2. Снимите внутреннюю панель задней двери;

3. Разберите внутреннюю панель задней двери;

4. Установку проведите в обратном порядке.

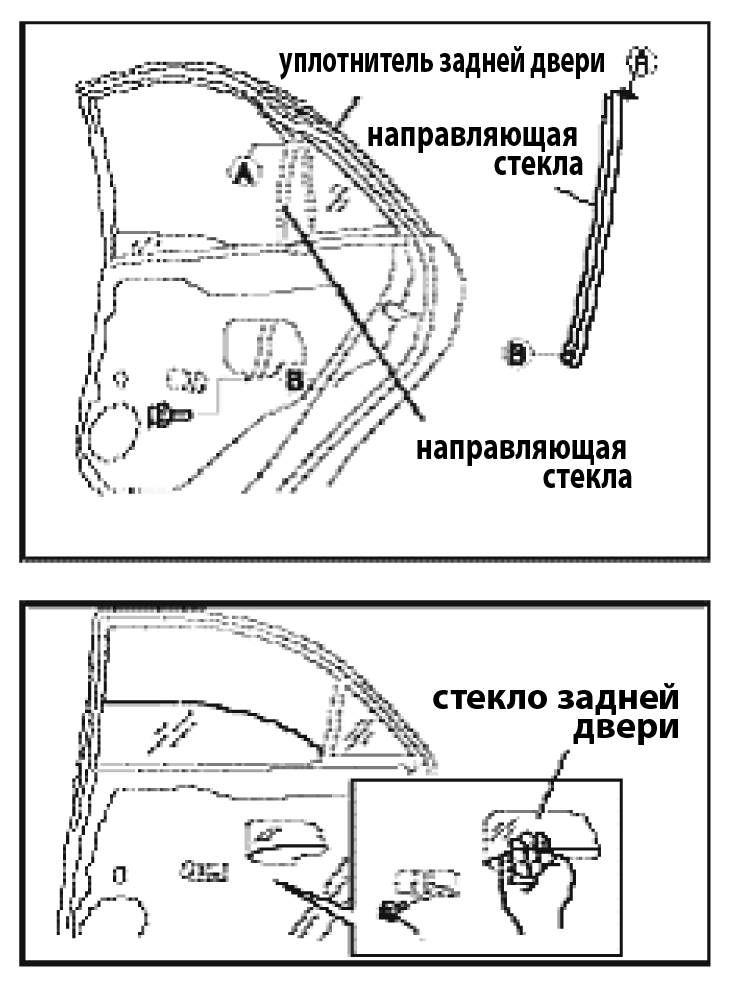

(4) Снятие\установка стекла задней двери:

1. Полностью опустите стекло задней двери;

2. Снимите рамку стекла задней двери;

3. Снимите болт;

4. Снимите направляющую стекла;

5. Вставьте руку в отверстие и поднимите стекло задней двери;

6. Установку проведите в обратном порядке.

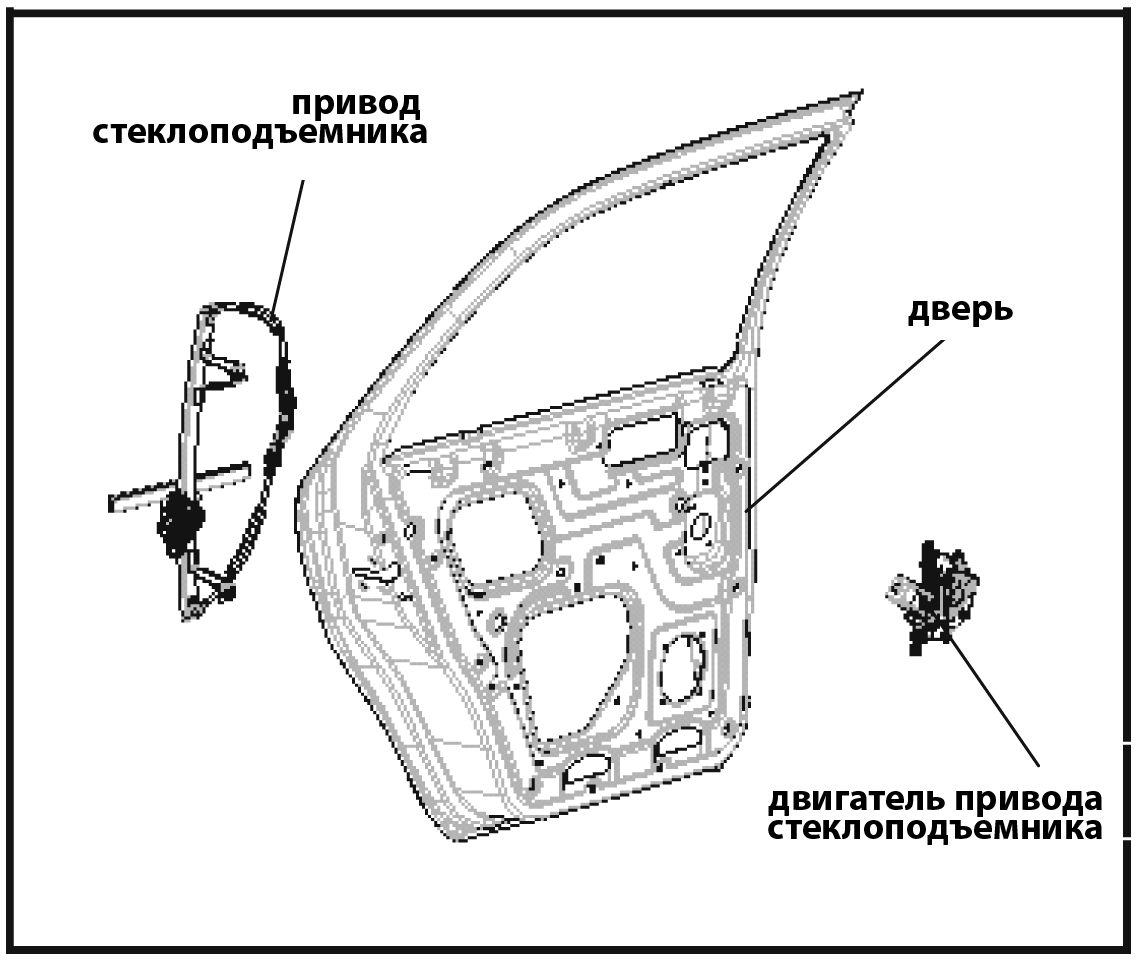

(5) Снятие\установка стекло подъемника задней двери:

(а) Снимите болты крепления;

(b) Извлеките стеклоподъемник задней двери через квадратное отверстие в нижней части двери;

(4) Снятие\установка привода замка и замка задней двери:

1. Снимите необходимые компоненты задней двери;

2. Снимите винт, снимите замок задней двери и снимите привод замка задней двери;

3. Установку проведите в обратном порядке.

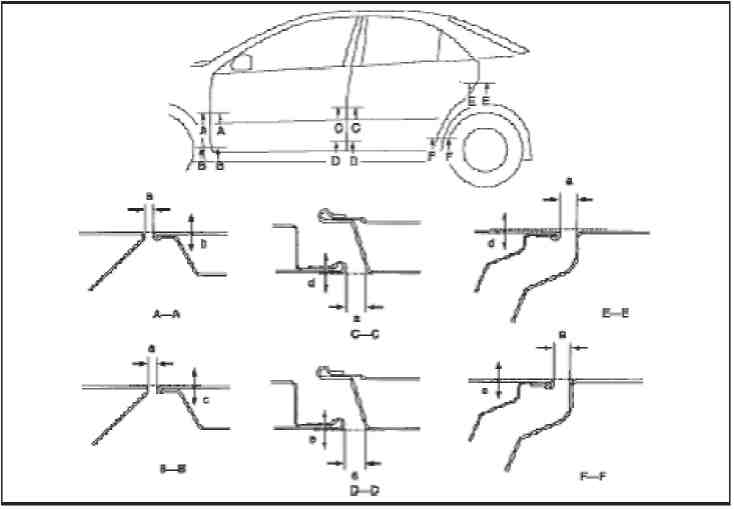

(5) Регулировка двери:

1. Измерьте зазоры между передней и задней дверью и кузовом автомобиля;

2. Ослабьте петли передней и задней двери и отрегулируйте зазор, если значения зазоров не соответствуют требуемому: a: 5 мм; b: 5 мм; c: 4,3 мм; d: 4,3 мм; e: 3,8 мм; f: 4.6 мм.

Часть3. Строение кузова.

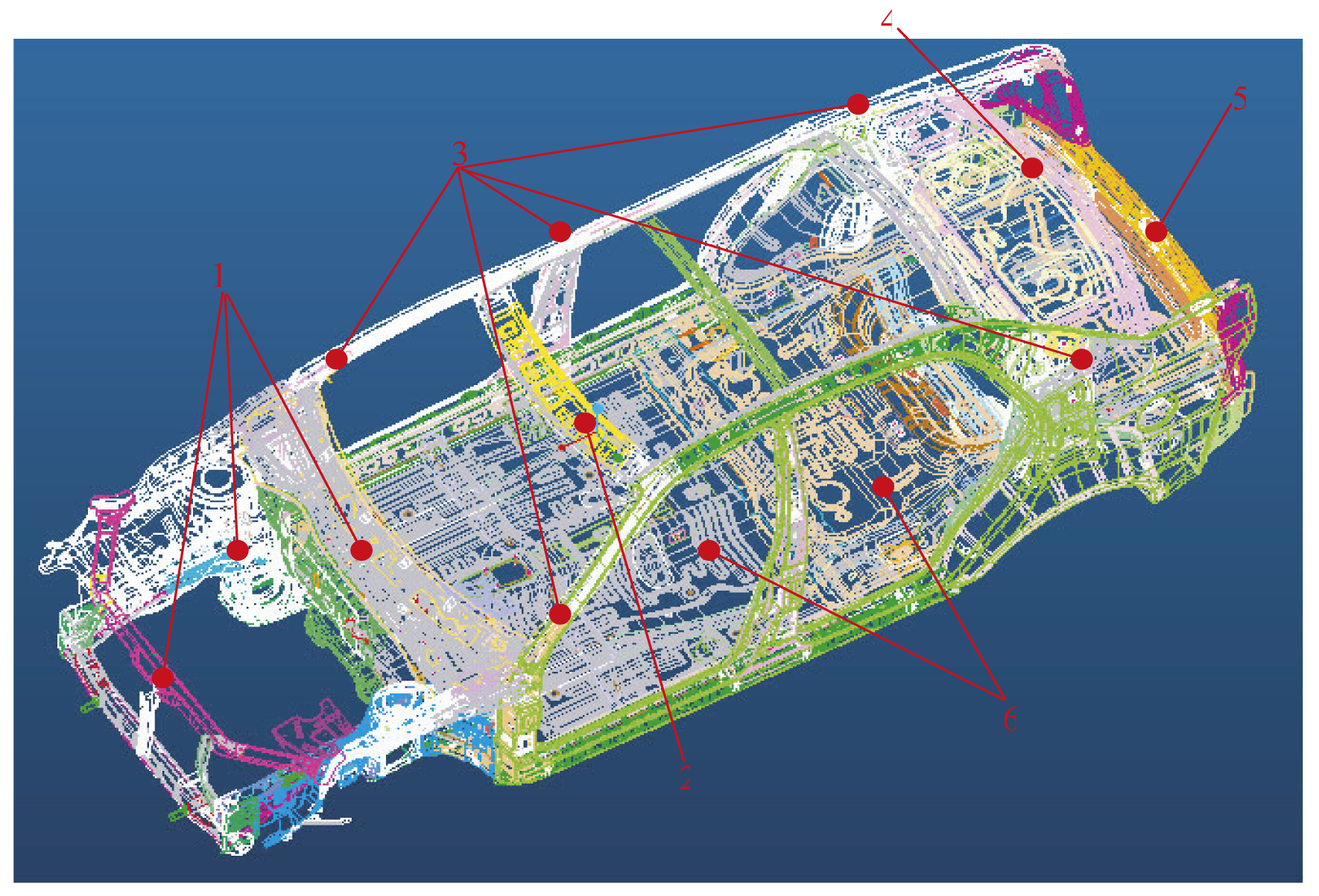

1. Силовой каркас.

1.Передние элементы 2.Силовой элемент крыши 3.стойки кузова 4.Силовая полка багажника 5.Задняя поперечная панель багажника 6.Пол

2. Передние панели.

Передние панели кузова формируют моторный отсек, который является опорой для двигателя, защищает двигатель, поглощает энергию удара при столкновении. Моторный отсек главным образом состоит из передней поперечины, передних правого и левого лонжеронов, опорного кронштейна капота, кронштейна замка капота, капота.

2. Передняя поперечина.

Передняя поперечина состоит из поперечины, верхней панели, левого и правого лонжерона, сваренных вместе.

3. Левый и правый лонжероны.

Левый и правый лонжероны состоят из брызговиков и лонжеронов, сваренных вместе. Этот элемент предназначен для монтажа опорных кронштейнов двигателя, подвески и является опорой передних крыльев.

4. Капот в сборе.

Капот состоит из внутренних и внешних панелей, а также нижней поперечины, сваренных вместе. Капот, передняя часть кузова, левый и правый лонжероны сваренные вместе, формируют переднюю часть каркаса кузова с высоким сопротивлением кручению. Данная конструкция эффективно противостоит боковому удару и скручиванию.

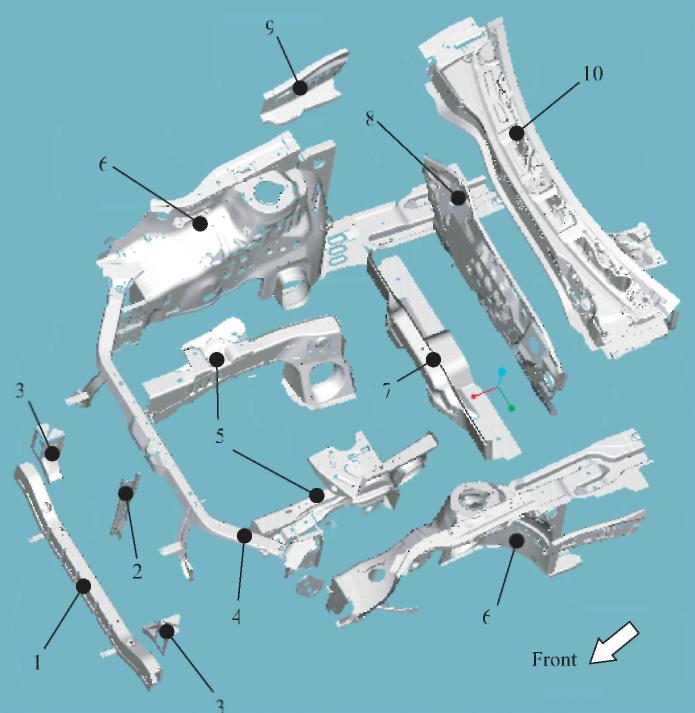

5. Моторный отсек.

1.Передняя нижняя подкапотная поперечина 2.Кронштейн замка капота 3.Левый\правый кронштейн лонжерона 4.Передняя верхняя подкапотная поперечина 5.Левый\правый лонжерон 6.Левый\ правый брызговик 7.Передняя кузовная поперечина 8.Моторный щит 9.Левый\правый усилители брызговиков 10.Передний щит

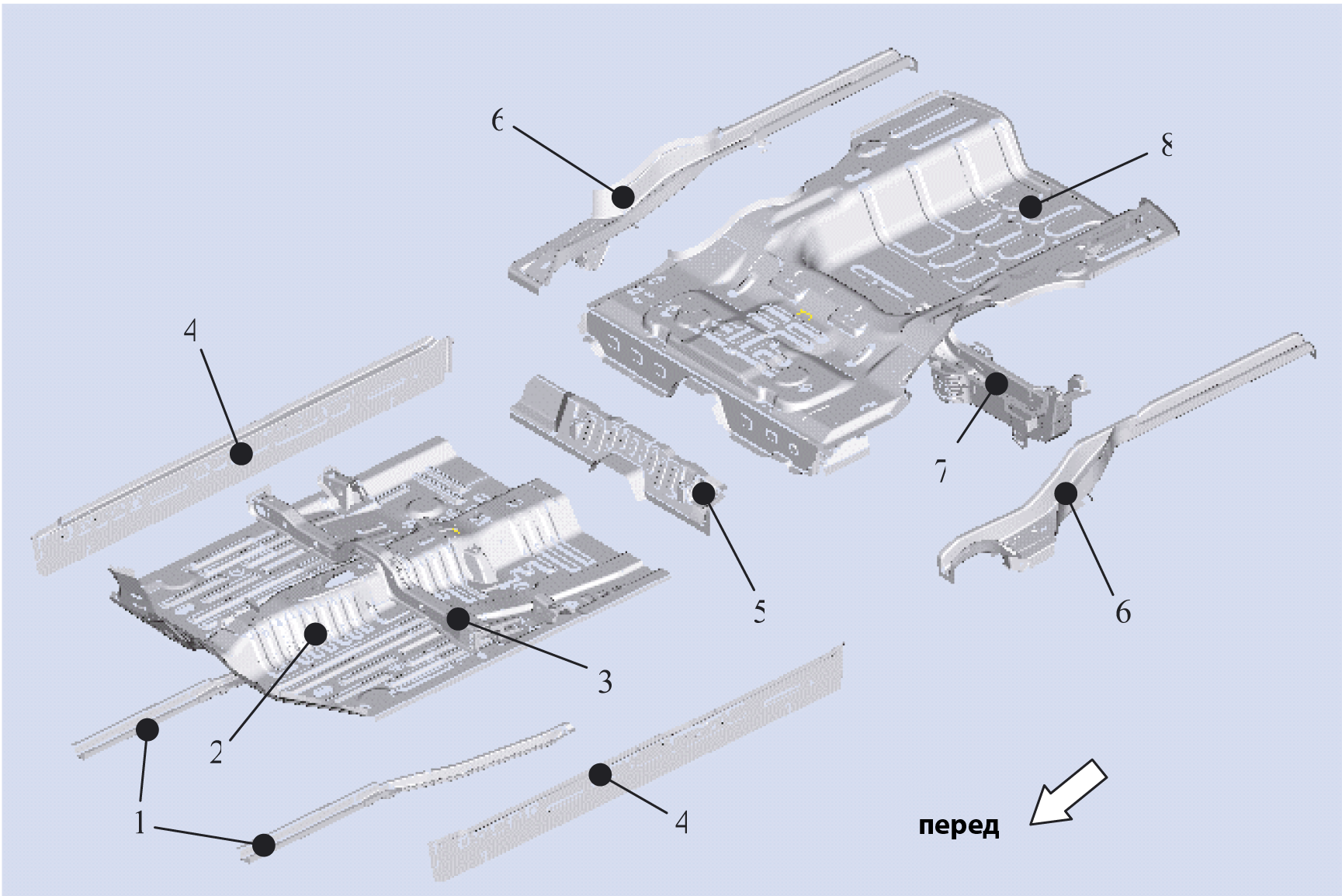

6. Пол.

Пол - основа кузова автомобиля, важный силовой элемент кузова. Частично рабочие характеристики транспортного средства зависят от жесткости его кузова.

Пол состоит из передней и задней части. По центру проходит туннель, который усиливает пол в продольном направлении. К нижнему краю туннеля крепится тяга механизма управления трансмиссией, трос стояночного тормоза, труба выпускной системы с каталитическим нейтрализатором. Маты тепло- и звукоизоляции размещены с внутренней стороны.

1.Левый\правый элементы лонжерона 2.Передняя часть пола 3.Поперечина передней части пола 4.Пороги 5.Первая поперечина задней части пола 6.Левый\правый лонжерон задней части пола 2.Вторая поперечина задней части пола 8.Задний пол
