6. Ремни безопасности.
Ремень безопасности обязателен для водителя и пассажира в целях обеспечения безопасности. Ремни безопасности препятствуют получению травмы или уменьшают травмы при дорожно-транспортном происшествии. Переднее сидение оснащено ремнями безопасности с креплением в трех точках с преднатяжителем. Ремень состоит из натяжителя, пряжки ремня и регулятора высоты.

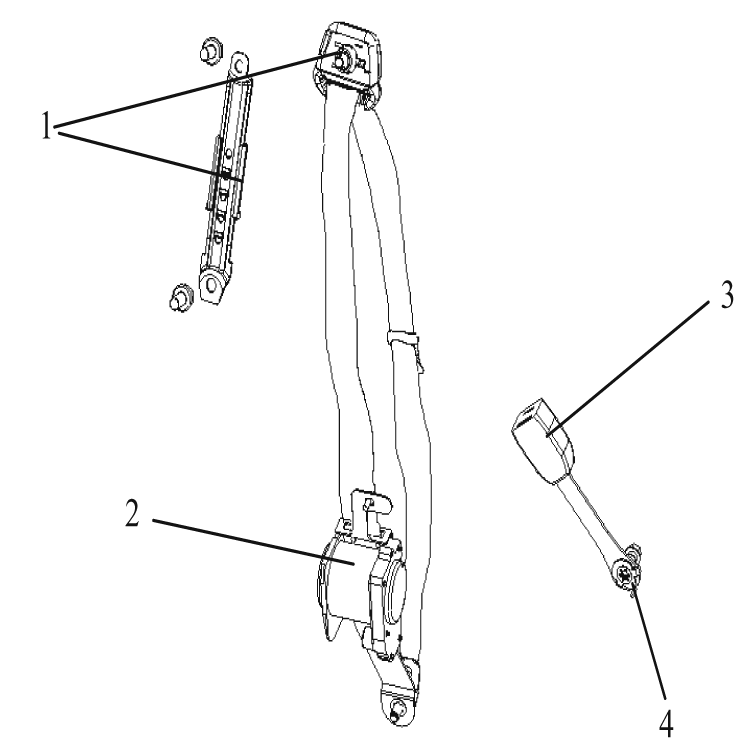

1.Регулятор высоты 2.Натяжитель 3.Пряжка ремня 4.Крепление

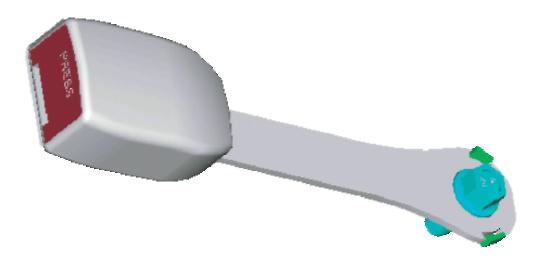

(1) Пряжка ремня. Замена:
Снимите крышку регулятора высоты;
Открутите болт пряжки со стороны сиденья;
Замените пряжку ремня безопасности.
(2) Натяжитель.
Натяжитель ремня безопасности производит предварительное натяжение ремня при столкновении. Натяжитель определяет ускорение автомобиля и ускорение вытягивания ремня. Ремень безопасности можно свободно вытягивать.
Примечание:
Перед установкой натяжителя, проверьте его на повреждения, трещины и коррозию;
Установите натяжитель вертикально, ремень должен вытягиваться. Проверьте работу натяжителя в целом;
Во время установки натяжителя, проверьте положение датчика. Срок службы датчика натяжителя – 15 лет с момента установки;
Проверьте крепление и работу пряжки ремня безопасности;
Примечание: При снятии ремня не снимайте натяжитель.
(3) Снятие и установка ремня безопасности переднего сиденья:
Поверните ключ зажигания в положение «LOCK»;
Отсоедините минусовую клемму от аккумулятора и подождите 1 мин;
При помощи отвертки нажмите на стопор разъема натяжителя ремня безопасности;
Снимите разъем натяжителя ремня безопасности;
Снимите 2 болта крепления кольца и снимите кольцо;
Снимите два болта крепления в натяжителе и снимите ремень переднего сиденья.
Установку проведите в обратном порядке.
Убедитесь в том, что после старта двигателя сигнальная лампа системы SRS горит 6 секунд и гаснет. Если сигнальная лампа горит не так, как предписано, это указывает на неисправность в системе. Проведите проверку системы безопасности.
(4) Снятие/установка ремня безопасности заднего сиденья:
Сложите спинку заднего сиденья;
Снимите верхнюю внутреннюю панель стойки;
Снимите перегородку багажника;
Снимите крепежный болт;
Снимите задний ремень безопасности;
Установку проведите в обратном порядке.
(5) Снятие/установка пряжки заднего ремня безопасности:
Снимите подушку заднего сиденья;
Снимите крепежный болт;
Снимите пряжку заднего ремня безопасности.
Установку проведите в обратном порядке.

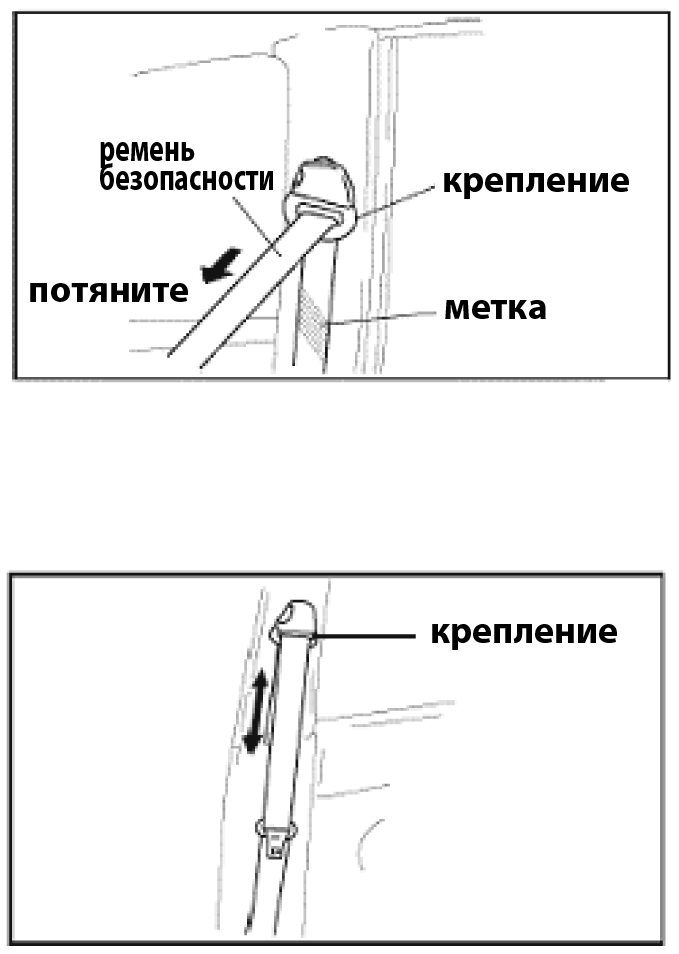

(6) Проверка ремня безопасности:
Убедитесь в правильности установки ремня безопасности;
Проверьте наличие повреждений металлических элементов крепления;
После дорожно-транспортного происшествия необходимо проверить состояние ремня безопасности визуально и силовым методом, выведя ремень из натяжителя полностью. Если состояние ремня не отвечает техническим требованиям, его необходимо заменить.
