5 Задний бампер.

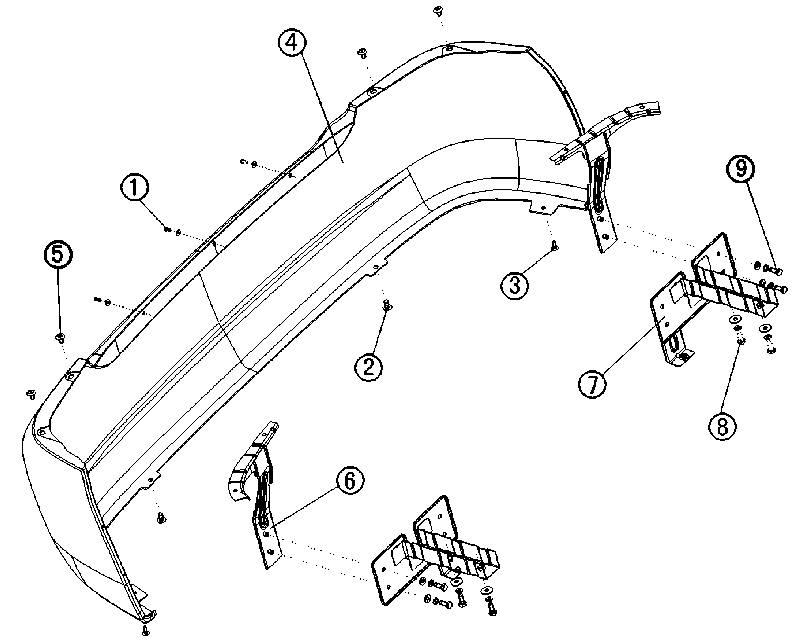

1.Саморезы и шайбы крепления 2.-3.Саморез 4.Задний бампер 5.Зажим 6.Усилитель заднего бампера 7.Кронштейн заднего бампера в сборе 8.Болт крепления и пружинная шайба 9.Болт крепления и шайба.

(1) Снятие и установка заднего бампера:

1. Отсоедините отрицательную клемму от аккумулятора;

2. Выкрутите саморезы и снимите шайбы крепления;

3. Выверните 4 болта кронштейна;

4. Снимите бампер с кузова;

5. Выверните саморезы и болты крепления. Снимите кронштейны бампера;

6. Установку проведите в обратном порядке.

(2) Указания по установке заднего бампера:

1. Установите задний бампер на кузов и подсоедините кронштейн и усилитель бампера;

2. Вставьте ушко бампера в соответствующее отверстие в заднем крыле и выровняйте наружные поверхности.

(3) Сиденья передние и задние.

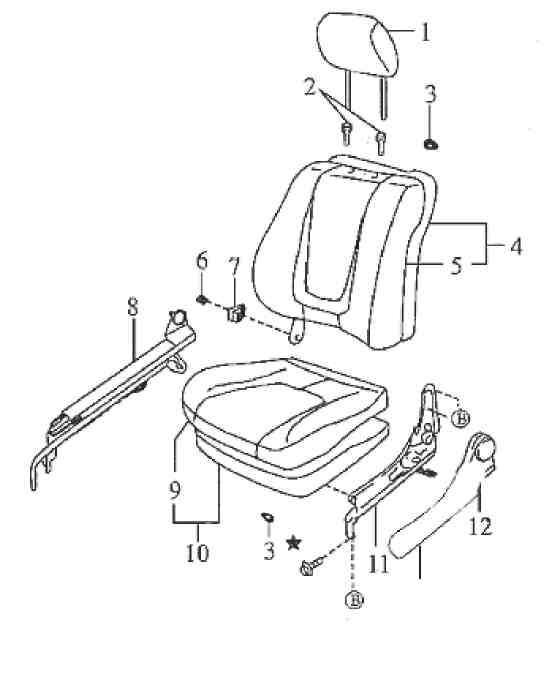

1.Подголовник в сборе 2.Опора подголовника 3.Стопорное кольцо 4.Спинка переднего сиденья 5.Крышка спинки переднего сиденья 6.Гайка 7.Соединительная пластиковая прокладка 8.Направляющая 9.Кожух подушки переднего сиденья 10.Подушка переднего сиденья 11.Регулятор положения 12.Кожух регулятора

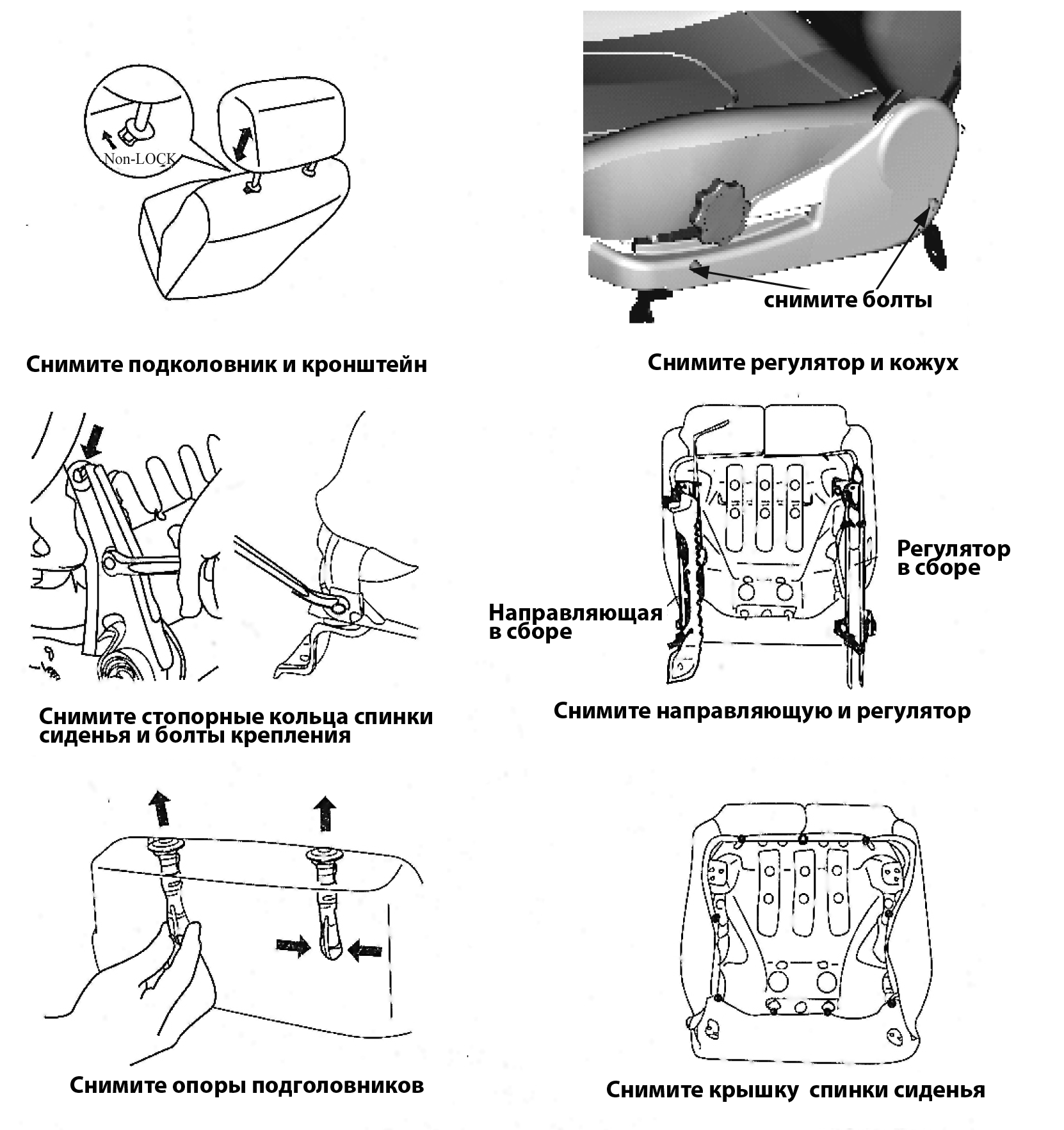

(а) Снятие переднего сиденья:

• Открутите 4 болта и снимите сиденье;

• Установите переключатель замка подголовника в положение "Non-LOCK". Снимите подголовник и кронштейн;

• Снимите винты крепления, снимите кожух регулятора с сиденья;

• Снимите пластиковую прокладку;

• Снимите подушку сиденья, направляющую и регулятор;

• Нажмите на опору подголовника и извлеките ее вручную в направлении, показанном на рисунке;

• Откройте крышку спинки сиденья. Снимите внутренние стопорные кольца. Снимите крышку спинки сиденья;

• Снимите кольца подушки сиденья. Откройте кожух подушки переднего сиденья. Снимите подушку сиденья.

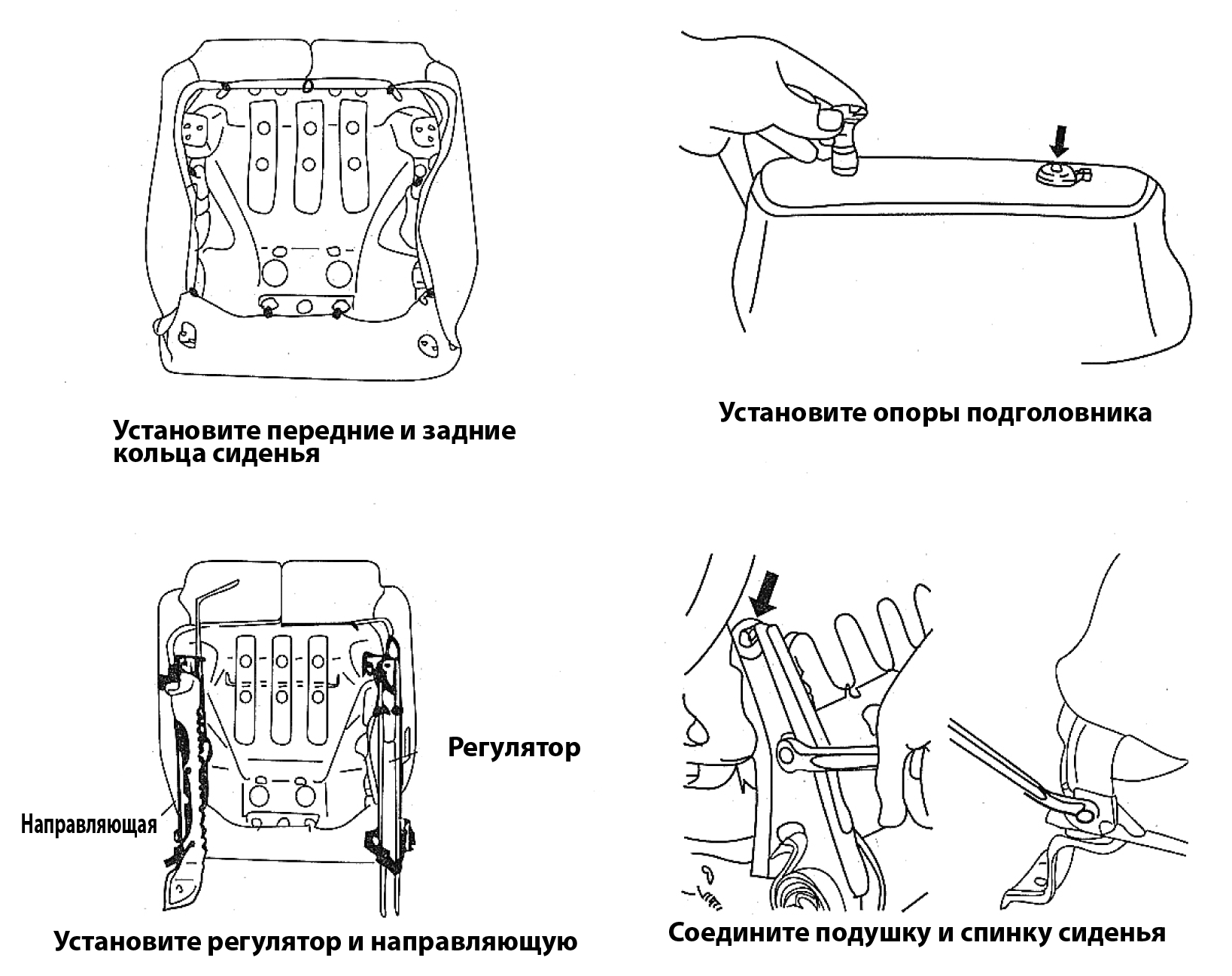

(b) Установка переднего сиденья:

• Установите кольца сиденья. Не допускайте загрязнения кожуха или коробления;

• Установите кольца спереди спинки сиденья. Установите опоры подголовника;

• Установите и закрепите болтами направляющую и регулятор в сборе;

• Установите пластиковую прокладку. Подсоедините спинку сиденья к подушке при помощи болтов и гаек. Установите кольца сзади спинки сиденья;

• Установите и закрепите кожух регулятора при помощи 2 винтов;

• Установите подголовник;

• Установите сиденье и затяните 4 болта крепления. Момент затяжки 15 - 23 Нм.

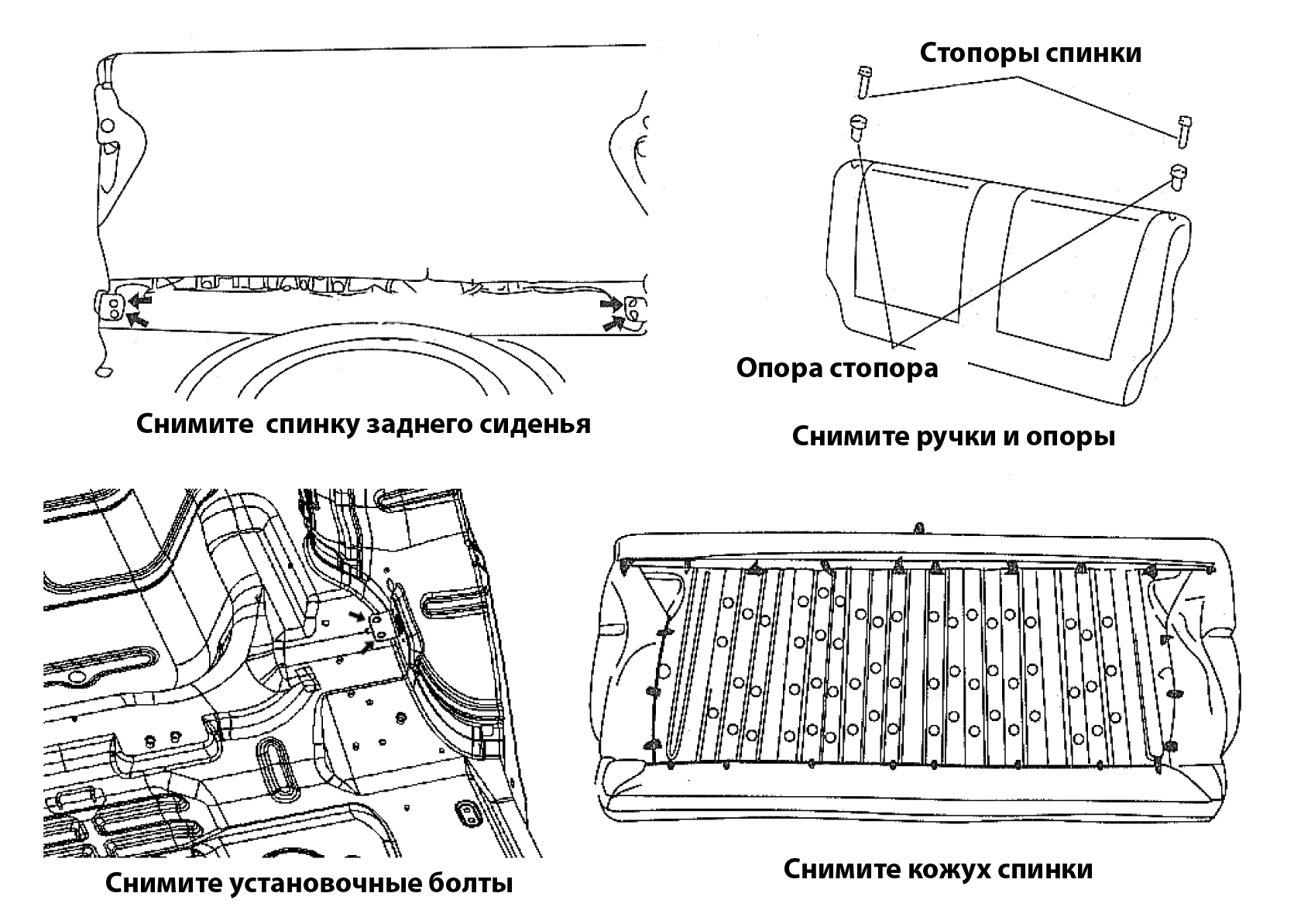

(4) Снятие спинки заднего сиденья:

1. Поднимите стопор спинки заднего сиденья вверх. Снимите 4 установочных болта. Снимите спинку сиденья с кузова автомобиля;

2. Снимите ручку стопора и опору ручки;

3. Снимите кольца со спинки заднего сиденья. Откройте кожух спинки. Снимите внутреннее кольцо. Снимите кожух спинки.

(5) Установка спинки заднего сиденья:

1. Установите кольцо с внутренней стороны спинки сиденья;

2. Установите кольцо сзади спинки сиденья;

3. Установите опору стопора сзади спинки;

4. Установите покрытие багажника и закрепите при помощи 10 зажимов;

5. Установите спинку заднего сиденья и закрепите 4 болтами. Затяните моментом 4 - 7 Нм.

(6) Снятие/установка подушки заднего сиденья:

1. Снимите спинку сиденья;

2. Поднимите передний край подушки сиденья. Отсоедините подушку сиденья от пола, толкните назад, снимите с крюка. Снимите подушку с кузова;

3. Снимите кольца с подушки сиденья;

4. Снимите кольцо с кожуха. Снимите кожух;

5. Снимите зажим под подушкой;

6. Установку проведите в обратном порядке.
