Часть 4. Замена аудио- и видео системы.

1. Указания:

  1. Все диски и кассеты перед установкой и снятием аудиосистемы необходимо извлечь;

  2. Если кассету или диск невозможно извлечь из-за неисправности, не вынимайте их силой.

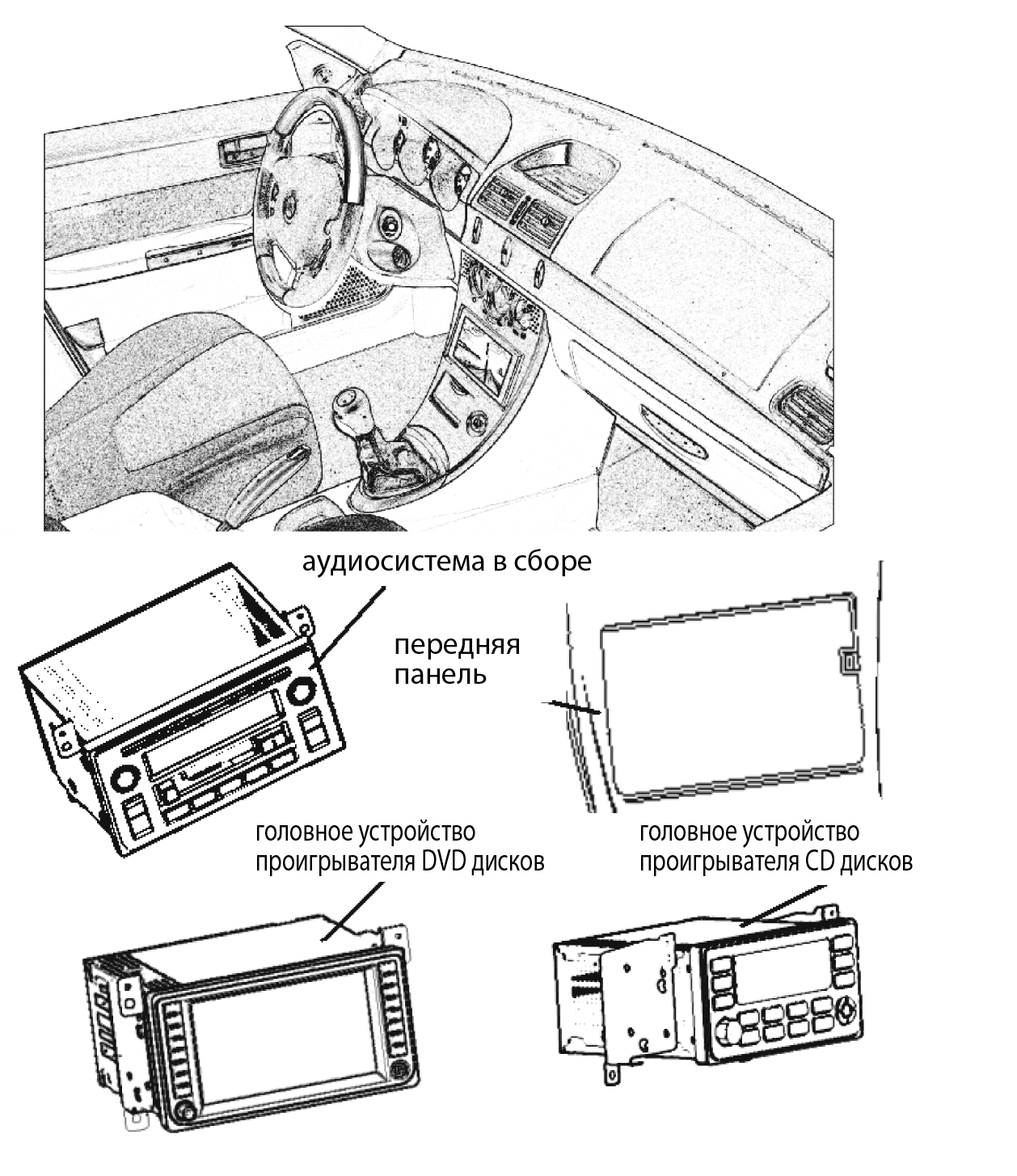

2. Снятие магнитолы:

  1. Снимите среднюю косоль;

  2. Снимите аудиосистему в сборе:

  1. Снимите 4 болта;

  2. Отсоедините разъем.

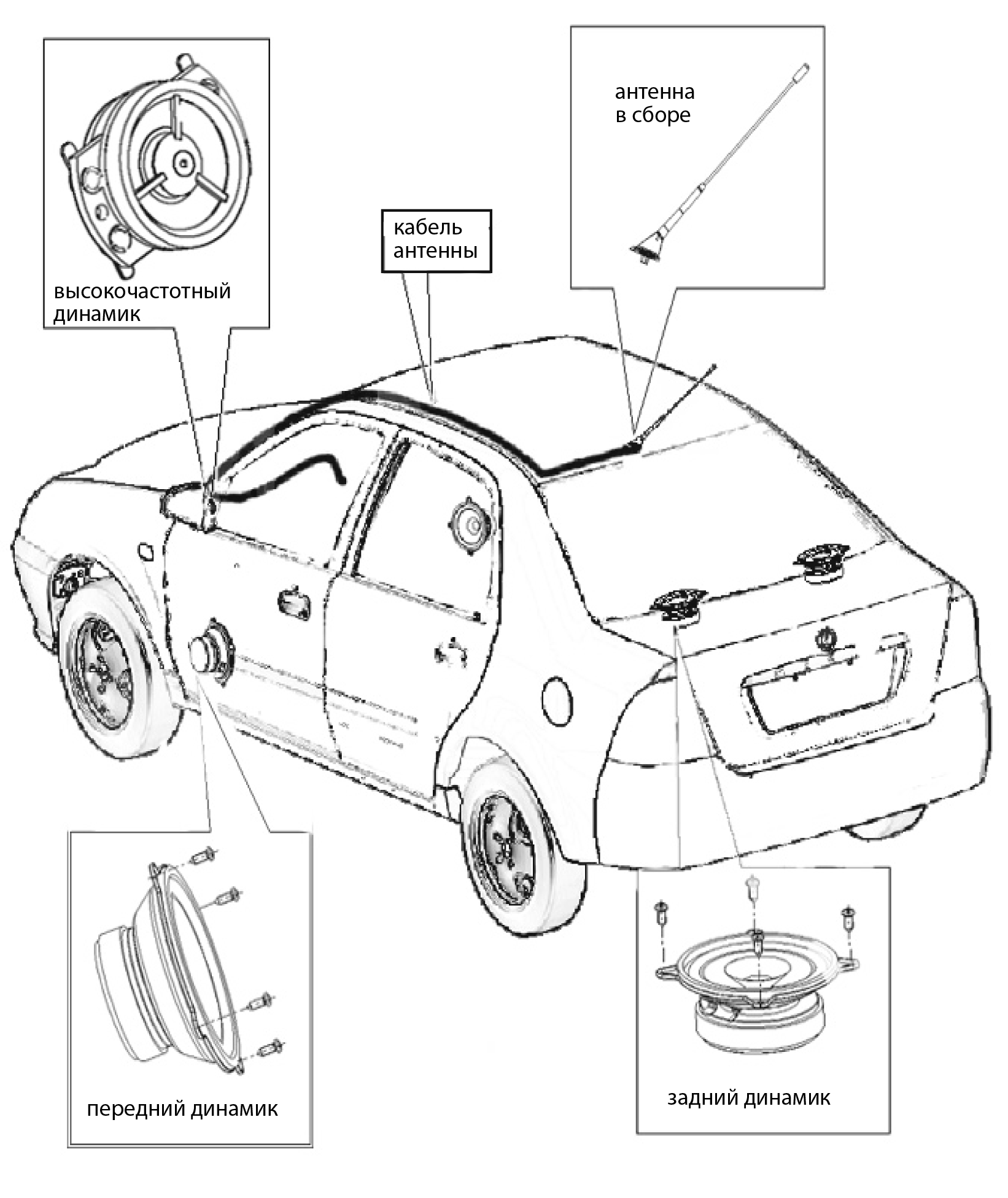

3. Снятие передних динамиков:

  1. Снимите переднюю внешнюю крышку зеркала заднего вида;

  2. Снимите дверную ручку;

  3. Снимите выключатель стеклоподъемника на двери в сборе;

  4. Снимите внутреннюю панель передней двери;

  5. Снимите динамик передней двери в сборе.

4. Снятие высокочастотного динамика:

  1. Снимите переднюю внешнюю крышку зеркала заднего вида;

  2. Снимите высокочастотный динамик.

5. Снятие заднего динамика:

  1. Снимите экран заднего динамика;

  2. Снимите задний динамик.

6. Снятие кабеля антенны:

  1. Снимите внутреннюю панель крыши;

  2. Снимите панель стойки;

  3. Отсоедините разъем;

  4. Снимите панель приборов;

  5. Снимите 4 зажима и кабель антенны.

7. Снятин наружной антенны:

  1. Снимите внутреннюю панель крыши;

  2. Отсоедините разъем;

  3. Снимите гайку антенны;

  4. Снимите наружную антенну.

Раздел 7. Система пассивной безопасности (srs).

Часть 1. Общая информация.

1. Меры предосторожности.

В целях безопасности, перед началом любых работ, ознакомьтесь со следующими мерами предосторожности:

  1. Обслуживая систему SRS, соблюдайте последовательность и указания, описанные в следующей части;

  2. Во время работы, используйте инструменты и специальные приспособления, рекомендуемые в данной главе;

  3. При обнаружении неисправности подлежат замене следующие элементы:

  1. Блок управления SRS;

  2. Модуль соединительного шлейфа;

  3. Подушка безопасности водителя;

  4. Подушка безопасности пассажира (опция).

(4) Если обнаружена неисправность жгута проводов системы SRS замените его на новый. Замену проведите в соответствии с таблицей.

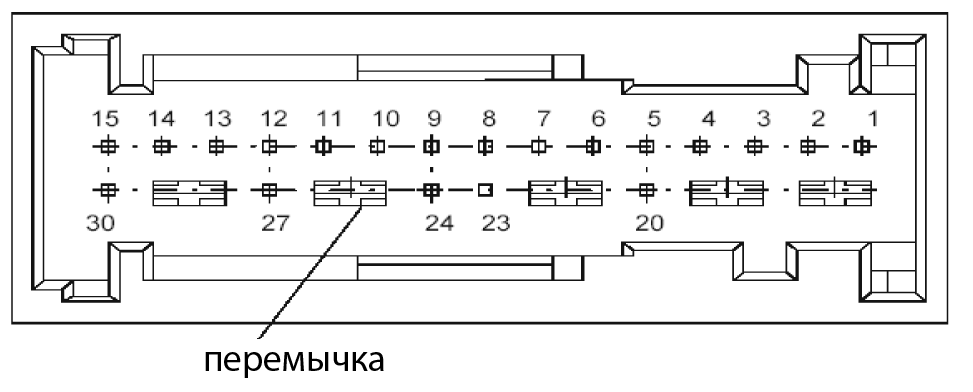

Рис. 1

Описание выхода блока управления

Обозначение

Описание

1

Натяжитель ремня, водителя, нижний

Натяжитель ремня водителя, нижний

2

Натяжитель ремня, водителя, верхний

Натяжитель ремня водителя, верхний

3

Натяжитель ремня, пассажира, верхний

Натяжитель ремня пассажира, верхний

4

Натяжитель ремня, пассажира, нижний

Натяжитель ремня пассажира, нижний

5

IGN

Питание

6

GND

Провод «массы»

7

WL

Сигнальная лампа

9

K

Диагностический разъем

10

DAB Hi

Подушка водителя, верхняя позиция

11

DAB Lo

Подушка водителя, нижняя позиция

13

(Опция)

PAB Hi

Подушка пассажира, верхняя позиция

14 (Опция)

PAB Lo

Подушка пассажира, нижняя позиция

20

Сигнальная лампа отключения пассажирской подушки

Сигнальная лампа отключения пассажирской подушки

27

Выключатель пассажирской подушки, верхняя позиция

Выключатель пассажирской подушки, верхняя позиция

30

Вывод датчика столкновения

Вывод датчика столкновения

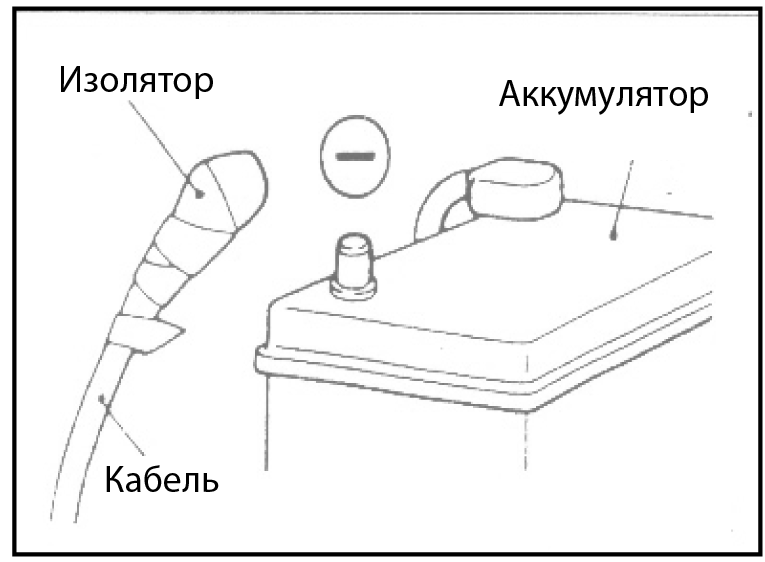

(5) Обслуживание системы необходимо проводить только через 60 секунд после отсоединения минусового провода от аккумулятора. Кроме того, отсоединенный провод необходимо изолировать изоляционной лентой. Конденсатор блока управления хранит заряд для раскрывания подушек после того, как питание отключено, в связи с этим, нужно быть внимательным.

(6) Во время проведения окрасочных работ, блок управления, подушки безопасности и т.д. необходимо снять и изолировать от высокой температуры.

(7) Для очистки памяти ошибок блока управления необходимо использовать специальный диагностический тестер.

2. Устранение неисправностей:

(1) Основные методы диагностики:

(a) Канал передачи данных показывает существующую неисправность системы;

(b) После установки нового блока управления SRS, сигнальная лампа SRS с включением зажигания загорается и горит в течение 6 сек., затем гаснет, это сигнализирует о нормальной работе системы. При этом нет необходимости обслуживать систему. Иначе необходимо провести диагностику и обслуживание;

(c) Если сигнальная лампа с включением зажигания не загорается, это означает то, что необходимо проверить цепь сигнальной лампы.

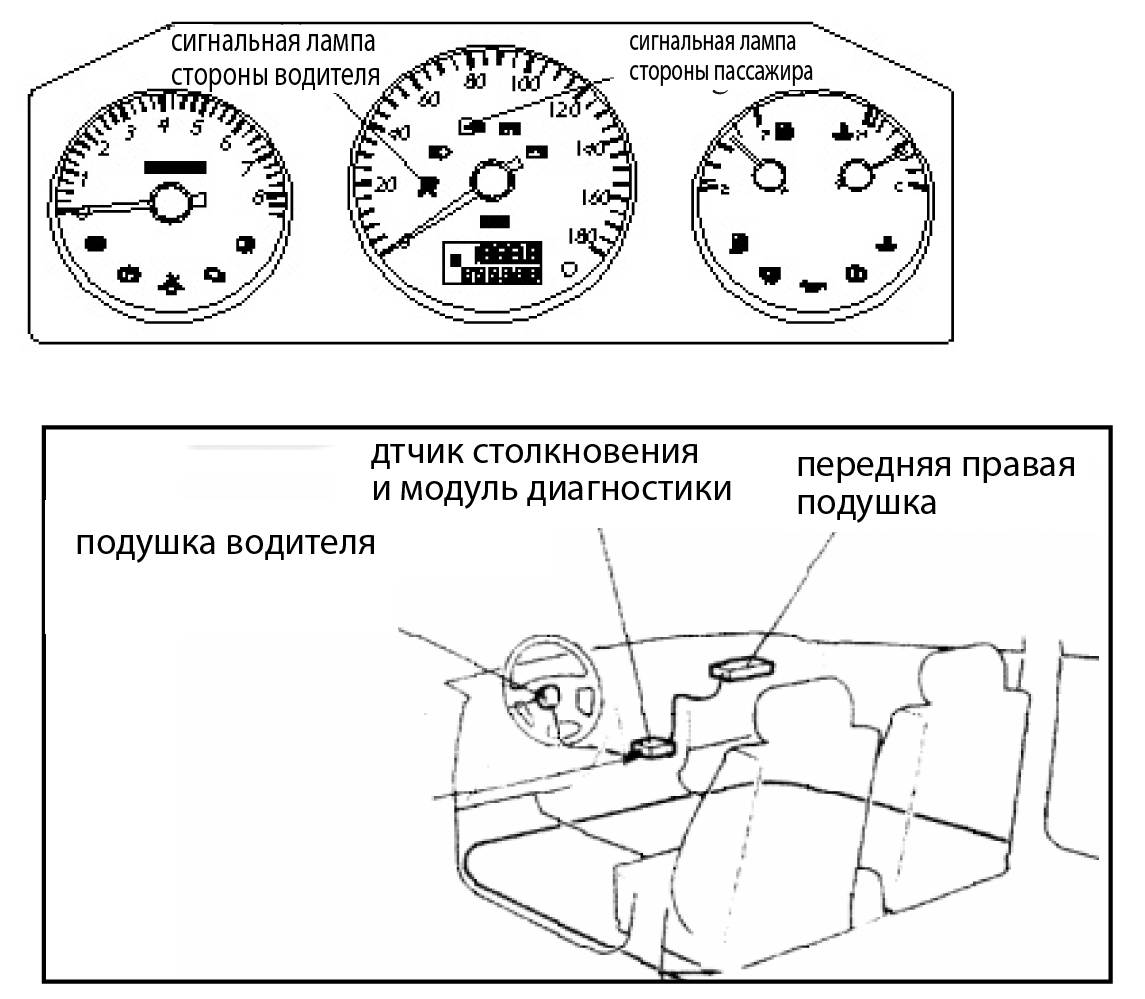

(2) Проверьте сигнальную лампу SRS:

  1. Поверните ключ зажигания в положение «ON» и проверьте, загорелась ли сигнальная лампа;

  2. Через 6 сек. после включения зажигания сигнальная лампа должна погаснуть;

  3. Иначе необходимо провести диагностику и обслуживание системы.

(3) Диагностика системы. Блок управления SRS (HAE2.5) проводит серию тестов для проверки готовности к работе системы. Эти тесты помогут избежать самопроизвольного срабатывания подушек безопасности и гарантируют правильную работу подушек при столкновении. Если будет обнаружена неисправность, блок управления SRS (HAE2.5) запишет информацию об ошибке и включит сигнальную лампу неисправности системы SRS.

(4) Обозначение неисправностей:

(а) Код неисправности (память DTC). При обнаружении неисправности во время теста, в память блока управления будет записан код неисправности, первый/последний случай обнаружения и частоту появления неисправности. Блок управления SRS (HAE2.5) может хранить до 6 кодов неисправностей, неисправность питания двух датчиков столкновения (фронтального и бокового). Передача кодов ошибок происходит из памяти через блок управления при помощи последовательного интерфейса.
