Часть 3. Проверка аудиосистемы.
1. Устранение неисправностей.
Неисправность |
Причина |
При включении, радио не работает |
1. Неисправна цепь питания радио |
2. Неисправно радио |
|
Не горит подсветка радио, при включении габаритных огней |
1. Контакт подсветки радио |
2. Неисправно радио |
|
Нет звука во всех режимах |
1. Цепь динамиков |
2. Неисправна цепь питания радио |
|
3. Неисправно радио |
|
Слабый звук во всех режимах (малая громкость) |
1. Цепь динамиков |
2. Неисправна цепь питания радио |
|
3. Неисправно радио |
|
Слабый прием радиопередач |
1. Цепь антенны |
2. Неисправно радио |
|
Нет возможности вставить кассету или воспроизвести ее |
1. Неисправна кассета |
2. Неисправна цепь питания радио |
|
3. Неисправно радио |
|
Кассета не извлекается |
1. Неисправна кассета |
2. Неисправно радио |
|
Плохое качество только при воспроизведении кассеты |
1. Неисправна кассета |
2. Неисправно радио |
|
Замятие магнитной ленты, неправильное срабатывание автоматического переключения |
1. Неисправна кассета |
2. Неисправно радио |
|
CD не вставляется или не извлекается после проигрывания |
1. Неисправна цепь CD |
2. Неисправен проигрыватель CD |
|
Питание есть, проигрыватель CD не работает |
1. Неисправен проигрыватель CD |
2. CD |
|
CD не извлекается |
1. Неисправна цепь CD |
2. Неисправен проигрыватель CD |
|
Плохое качество только при воспроизведении CD |
1. Провод между CD и основным устройством |
2. Неисправен проигрыватель CD |
|
Скачки звука при проигрывании CD |
1. Неисправен проигрыватель CD |
2. Неправильно установлен проигрыватель CD |
2. Проверка:
При включении аудиосистема не работает:

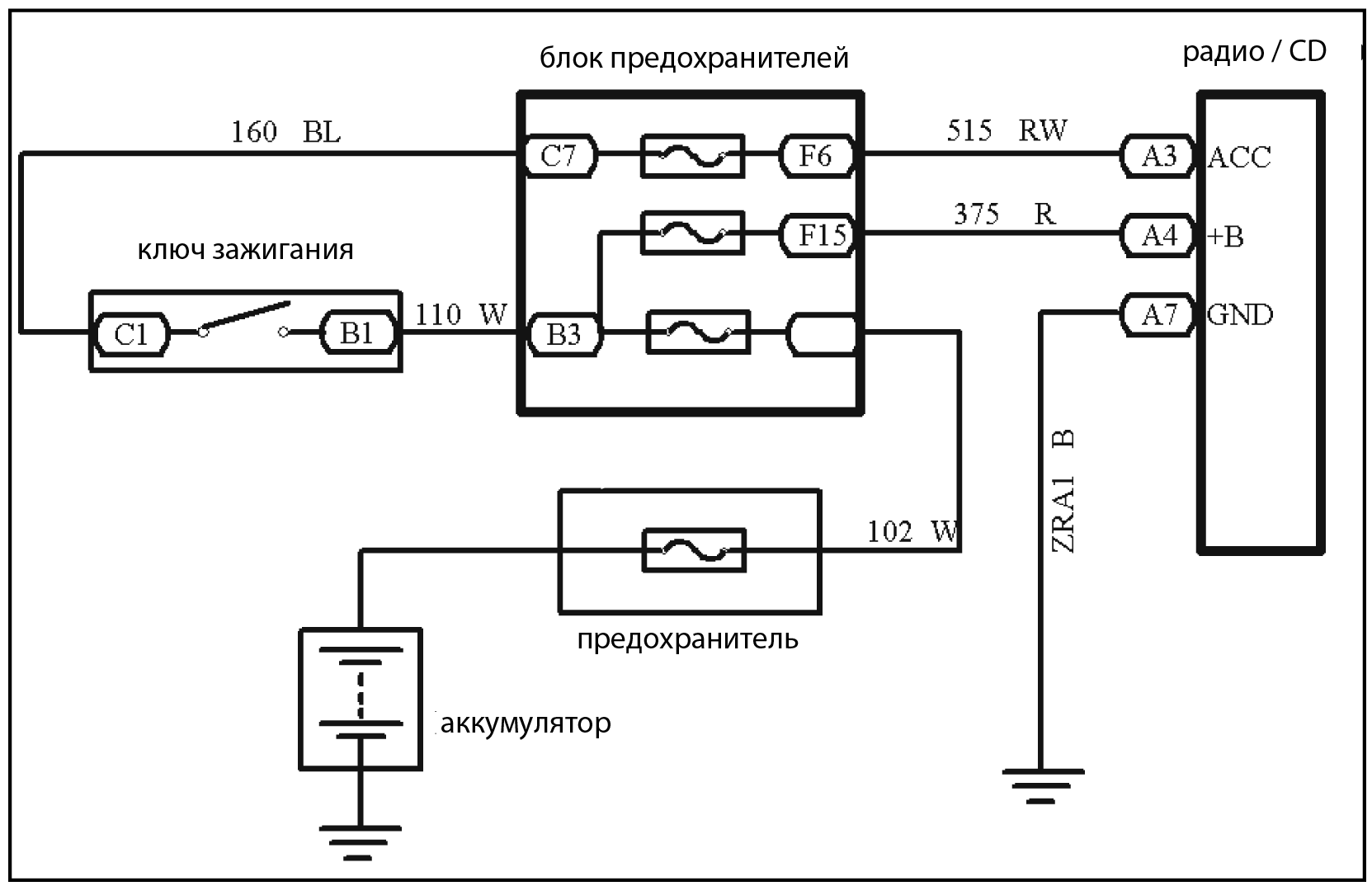

(а) Проверьте радио в сборе (+B, ACC, GND). 1. Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
постоянно |
постоянный |
(b) Проверьте напряжение между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |

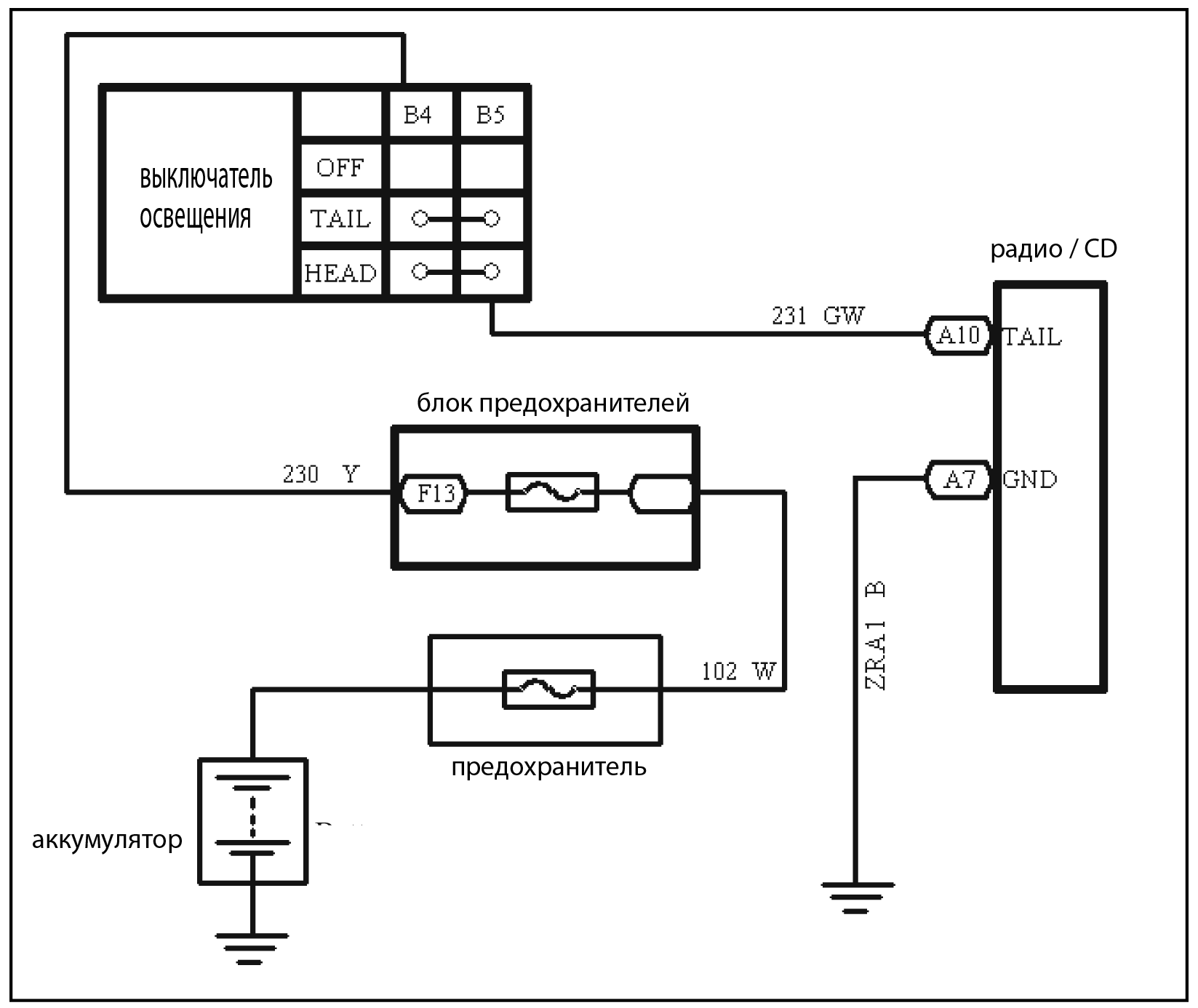

(2) Подсветка панели радио не работает при включении габаритных огней:
(а) Проверьте радио в сборе (TAIL). Проверьте цепь между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
TAIL - GND |
Подрулевой переключатель |
10 - 14V |
(3) Нет звука на всех режимах работы аудиосистемы. Проверьте цепь согласно схемы.
(4) Проверка высокочастотных динамиков:
Отсоедините разъем динамика;
Проверьте сопротивление. Стандартное сопротивление: 4Ω;
(с) Проверьте динамики;
(d) Проверьте провода и разъем.
Примечание: Не снимайте динамик во время проверки.
(5) Проверьте и замените аудиосистему (+B, ACC, GND):
(a) Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
(b) Проверьте цепь между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
Постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
(6) Нет возможности ловить радиосигнал:
(a) Проверьте работоспособность автоматической настройки каналов;
(b) Провте антенну.
(7) Нет возможности вставить или воспроизвести кассету:
(а) Проверьте аудиосистему на наличие внутри посторонних предметов или неисправностей;
(b) Проверка кассеты. Проверьте, есть ли запись на пленке.
(8) Проверьте аудиосистему (+B, ACC, GND):
(а) Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
(b) Проверьте цепь между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
(9) Кассета не извлекается:
(а) Нажмите кнопку "EJECT" и проверьте работу механизма. Нажмите кнопку "EJECT", кассета должна извлечься из аудиосистемы;
(b) Проверка кассеты. Проверьте наружное состояние кассеты, все наклейки должны быть надежно приклеены и т.д.;
(b) Замените кассету и проверьте наличие неисправности повторно.
(10) CD не извлекается:
(a) Проверьте питание проигрывателя:
Поверните ключ зажигания в положение «ACC»;
Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
Проверьте цепь между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
Постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
(b) Проверка выходного напряжения гнезда «С» блока головки:
Поверните ключ зажигания в положение «ACC»;
Проверьте цепь контакта гнезда блока головки в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
Проверьте напряжение между контактами в каждом режиме работы как описано в таблице.
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
Постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
(с) Проверьте аудиосистему (+B, ACC, GND):
Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
Проверьте напряжение между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
Постоянно |
10 - 14В |
ACC - GND |
Ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
(11) Питание подается, но CD проигрыватель не работает:
(a) Нажмите на проигрывателе "OPEN" и проверьте, извлекся ли диск;
(b) Проверьте качество диска диска:
(с) Проверьте аудиосистему в сборе (+B, ACC, GND):
Проверьте цепь между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
GND |
Постоянно |
Цепь замкнута |
Проверьте напряжение между контактами в каждом режиме работы как описано в таблице;
Проверяемые контакты |
Состояние |
Норма |
+B - GND |
Постоянно |
10 - 14В |
ACC - GND |
ключ зажигания в положении «ACC» или «ON» |
10 - 14В |
