Часть 3. Замена фары головного света.

1. Снятие:

1. Снимите передний бампер (См. пункт «Замена бампера»);

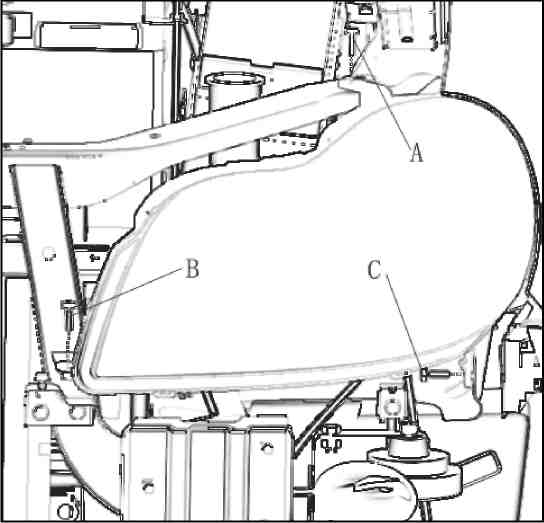

2. Снимите 3 крепежных болта (A, B, C как показано на рисунке) фары головного света;

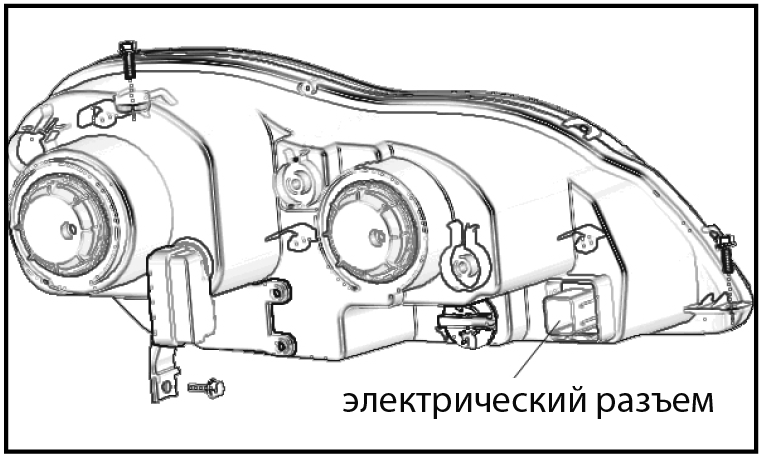

(3) Отсоедините разъем;

(4) Покачайте разъемы в гнездах и снимите фору.

2. Установка:

1. Подсоедините разъем;

2. Установите фару и 3 болта крепления;

3. Установите передний бампер;

4. Установите правильно автомобиль;

5. Отрегулируйте направление светового пучка фары.

2. Замена ламп фары головного света:

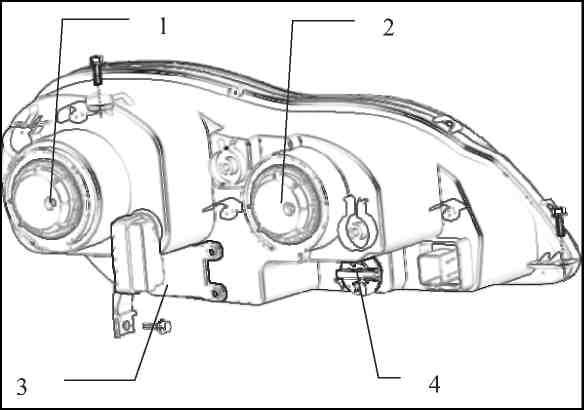

1.Крышка лампы ближнего света 2.Крышка лампы дальнего света 3.Крышка лампы указателя поворота 4.Фиксатор фары

(1) Замена ламп дальнего и ближнего света:

1. Поверните крышку лампы против часовой стрелки и снимите ее;

2. Снимите заглушку;

3. Снимите крепежную скобу;

4. Снимите держатель лампы и снимите лампу;

5. Замените лампу.

(2) Замена лампы указателя поворота:

1. Снимите 3 винта крепления крышки при помощи;

2. Поверните держатель лампы против часовой стрелки. Снимите держатель лампы и снимите лампу;

3. Замените лампу.

(3) Замена ламп головного света. Поверните держатель лампы против часовой стрелки. Снимите держатель лампы и снимите лампу. Замените лампу.

4. Регулировка положения светового пучка головного света. Ближний свет.

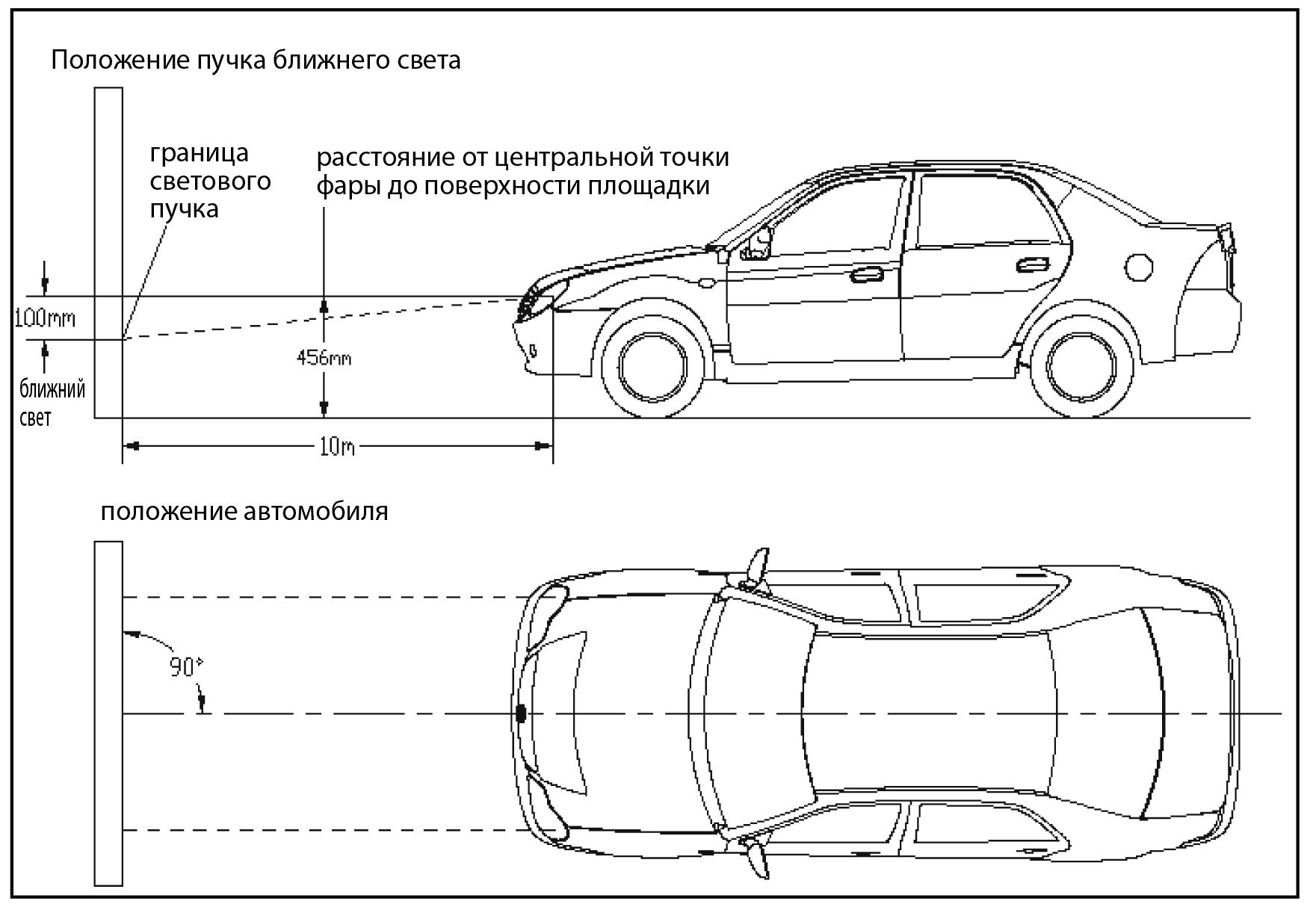

(1) Правильно установите автомобиль:

1. Убедитесь в том, что кузов автомобиля вокруг фар не деформирован;

2. Проверьте и отрегулируйте давление в шинах;

3. Установите автомобиль на ровной площадке;

4. Сядьте на сиденье водителя (топливный бак должен быть полным);

5. Установите автомобиль перед стеной, он должен находиться перпендикулярно к стене;

6. Обеспечьте дистанцию от автомобиля до стены в 10 м.

(2) Проверьте положение светового пучка ближнего света фар:

1. Нанесите разметку на стену и отрегулируйте положение светового пучка;

2. Во время регулировки одной фары, необходимо закрыть другую фару4

3. Запустите двигатель;

4. Включите ближний свет фар;

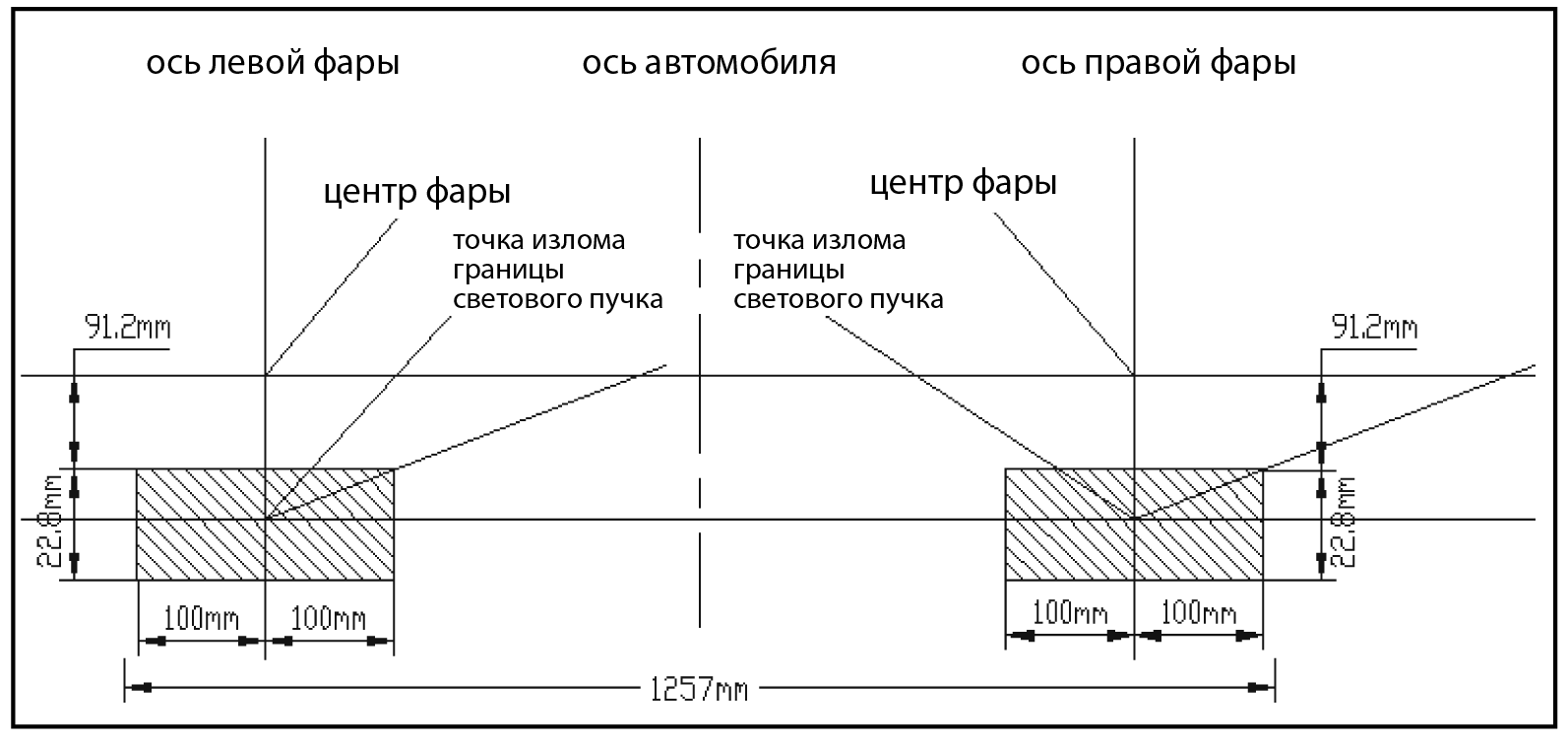

5. Поверните регулировочные винты. Отрегулируйте высоту границы светового пучка как показано на рисунке.

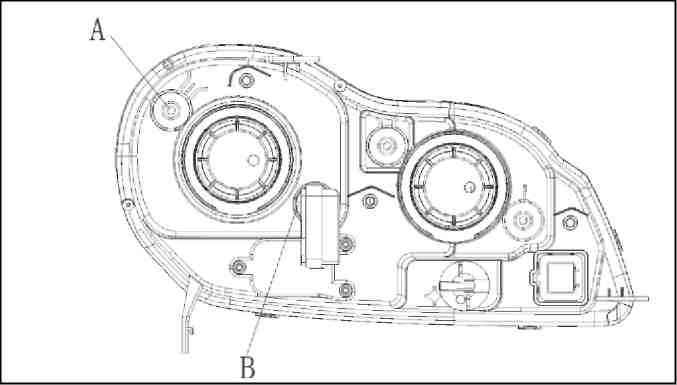

Примечание: После регулировки регулировочные винты необходимо зафиксировать, во избежание их произвольного вращения. Расположение регулировочных винтов показано на рисунке ниже. Регулировочный винт A регулирует положение в горизонтальном а направлении. Регулировочный винт B регулирует положение в вертикальном направлении.

Часть 4. Замена передних противотуманных фар.

1. Снятие:

1. Снимите передний бампер. (См. пункт «Замена бампера»):

2. Отсоедините электрический разъем:

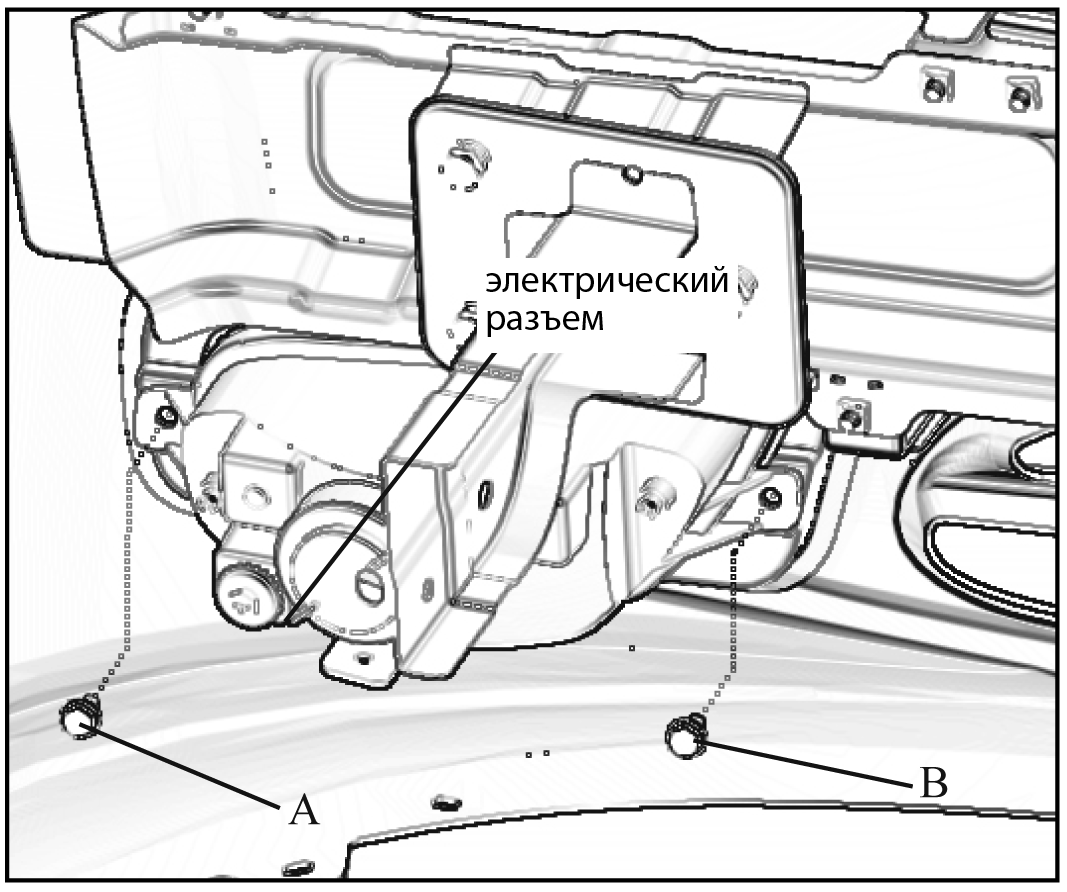

3. Снимите болты крепления (A, B как показано на рисунке);

4. Снимите лампу передней противотуманной фары.

2. Установка:
