2. Проверка неисправностей системы освещения.
Комбинированный выключатель головного света

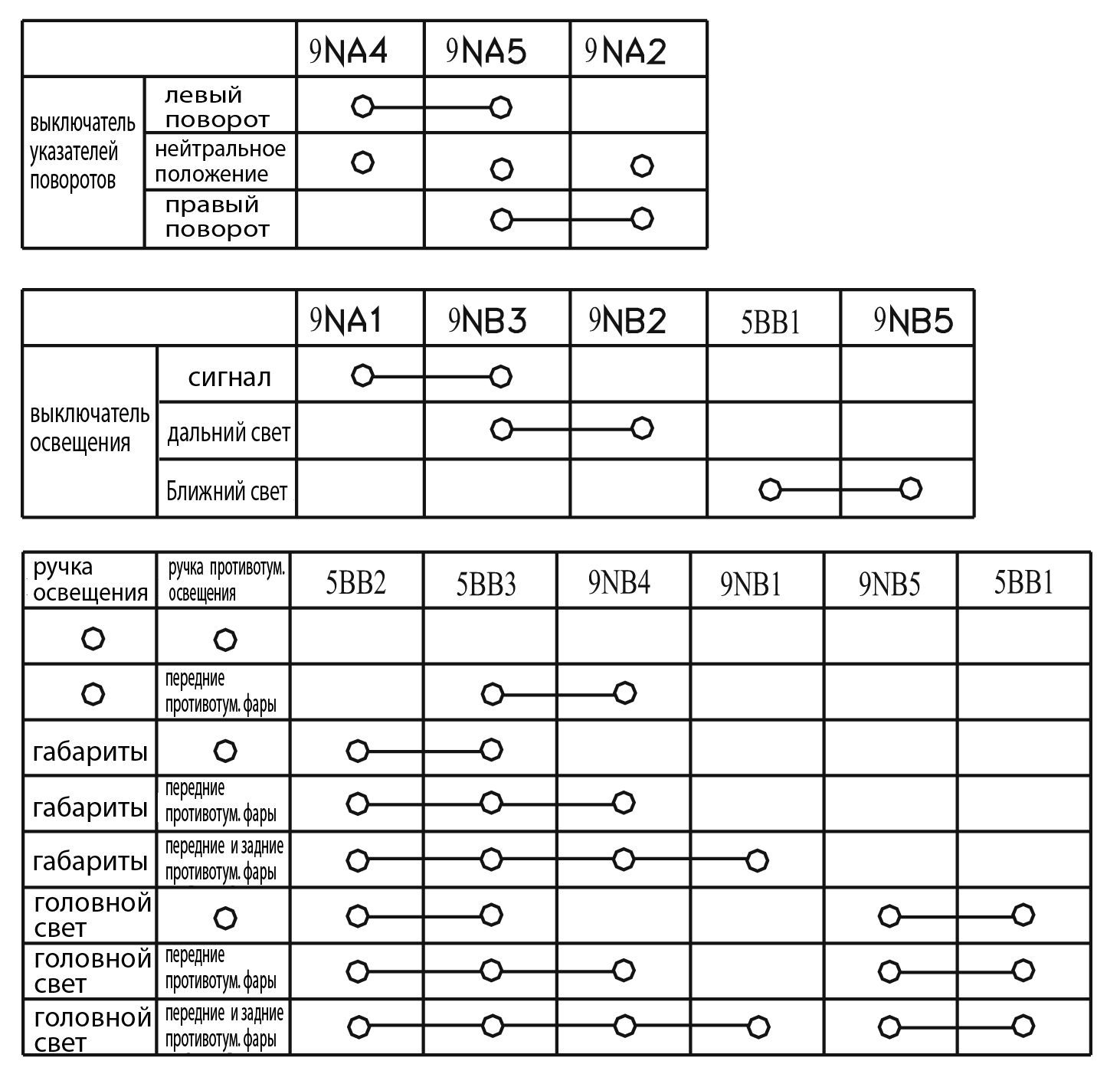

Описание комбинированного выключателя головного света

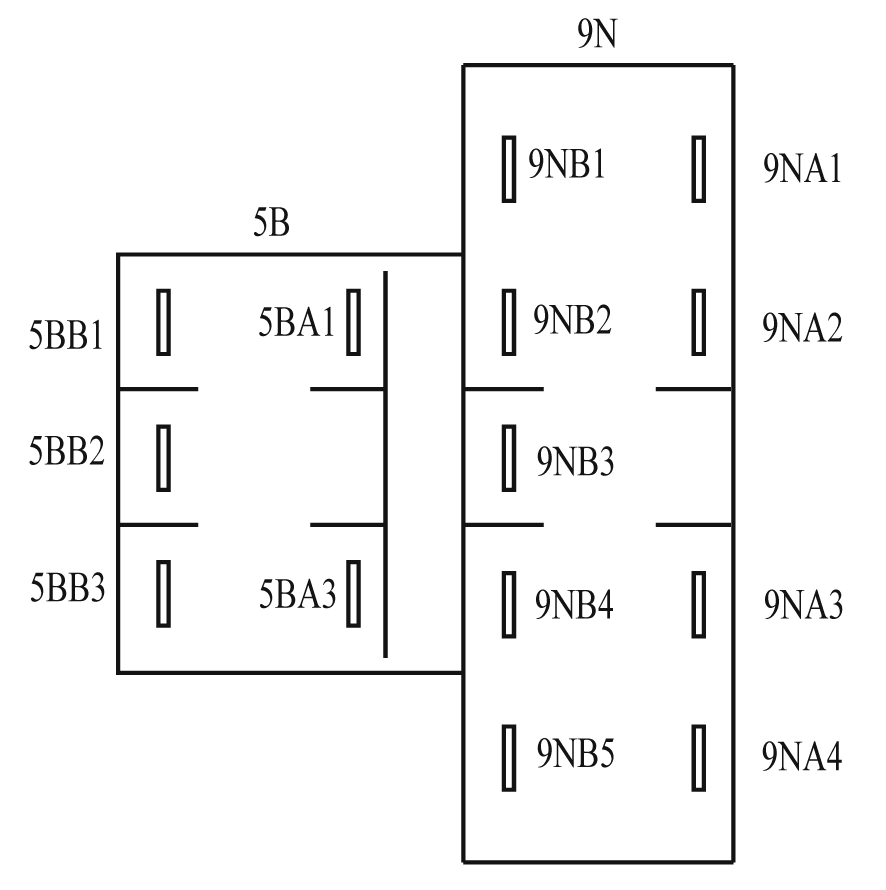

Схема расположения контактов комбинированного выключателя
(a) Проверьте цепь выключателя головного света. Проверьте каждый контакт на целостность цепи в каждом положении переключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
OFF |
5BB2-5BB3 |
цепь не замкнута |
TAIL |
5BB2-5BB3 |
цепь замкнута |
(b) Проверьте переключатель дальнего и ближнего света. Проверьте каждый контакт на целостность цепи в каждом положении переключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Ближний |
5BB1-9NB5 |
цепь замкнута |
Дальний |
9NB2-9NB3 |
цепь замкнута |
Мигание |
9NA1-9NB3 |
цепь замкнута |
(c) Проверьте переключатель указателей поворотов. Проверьте каждый контакт на целостность цепи в каждом положении переключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Левый поворот |
9NA4-9NA5 |
цепь замкнута |
Нейтральное положение |
9NA4-9NA5-9NA2 |
цепь не замкнута |
Правый поворот |
9NA5-9NA2 |
цепь замкнута |
(d) Проверьте выключатель передних и задних противотуманных фар. Проверьте каждый контакт на целостность цепи в каждом положении переключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Выключено |
5BB3-9NB4-9NB1 |
цепь не замкнута |
Передние противотуманные фары |
5BB3-9NB4 |
цепь замкнута |
Задние противотуманные фары |
5BB3-9NB1 |
цепь замкнута |
(2) Выключатель сигнала заднего хода. Проверьте цепь выключателя. Проверку проведите между контактами выключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Включено (включена задняя передача) |
1/2 |
цепь замкнута |
Выключено |
1/2 |
цепь не замкнута |
(3) Выключатель сигнала тормоза. Проверьте цепь выключателя. Проверку проведите между контактами выключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Нажмите на педаль тормоза |
1/2 |
цепь замкнута |
Отпустите педаль тормоза |
1/2 |
цепь не замкнута |
(4) Выключатель сигнала аварийной остановки. Проверьте цепь выключателя. Проверку проведите между контактами выключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Включено |
1/2 |
цепь замкнута |
Выключено |
1/2 |
цепь не замкнута |
(5) Дверной выключатель (на приводе дверного замка). Проверьте дверной выключатель. Проверку проведите между контактом и «массой» автомобиля. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Включено (дверь закрыта) |
1 – «масса» |
цепь замкнута |
Выключено (дверь открыта) |
1 – «масса» |
цепь не замкнута |
(6) Выключатель освещения багажника. Проверьте выключатель освещения багажника. Проверку проведите между контактом и «массой» автомобиля. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Включено |
1 – «масса» |
цепь замкнута |
Выключено |
1 – «масса» |
цепь не замкнута |

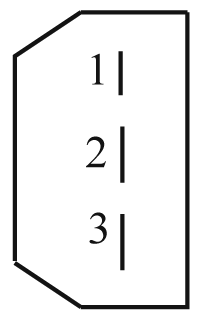

(7) Выключатель внутреннего освещения. Проверьте цепь каждого контакта выключателя.
Положение выключателя |
Проверяемые контакты |
Состояние |
|
Передний плафон |
включено |
1-2 |
цепь замкнута |
выключено |
1-2 2-3 |
цепь не замкнута |
|
дверь открыта |
2-3 |
цепь замкнута |
|
дверь закрыта |
2-3 |
цепь не замкнута |
|
Левый и правый плафон |
включено (выключатель нажат) |
1-2 |
цепь замкнута |
выключено |
1-2 |
цепь не замкнута |
|
Выключатель задних плафонов. Проверьте выключатель плафонов заднего ряда. Проверку проведите между контактами выключателя согласно таблице. Если обнаружены не соответствия, замените переключатель.
Положение выключателя |
Проверяемые контакты |
Состояние |
Включено |
1/2 |
цепь замкнута |
Выключено |
1/2 |
цепь не замкнута |

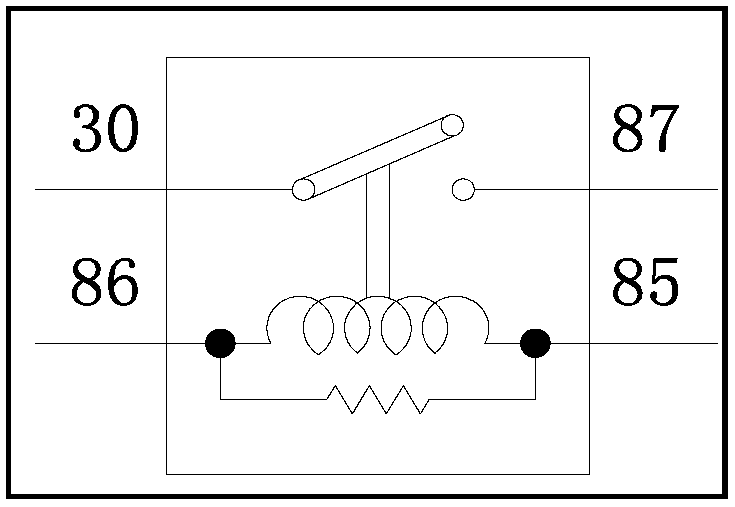

(9) Реле передних противотуманных фар. Проверьте цепь реле передних противоту-манных фар:
(a) Проверку проведите между контактами. Если обнаружены не соответствия, замените реле;
(b) Подайте напряжение (10В~14В) на контакты 86 и 85, затем проверьте цепь между контактами 30 и 87. Если обнаружены не соответствия, замените реле.
Проверяемые контакты |
Состояние |
86-85 |
цепь замкнута |
30-87 |
цепь не замкнута |
