9. Предупредительные таблички.

Во время обслуживания следуйте указаниям предупреждений. Если табличка была повреждена и загрязнена, то ее необходимо заменить.

Размещение предупредительных табличек:

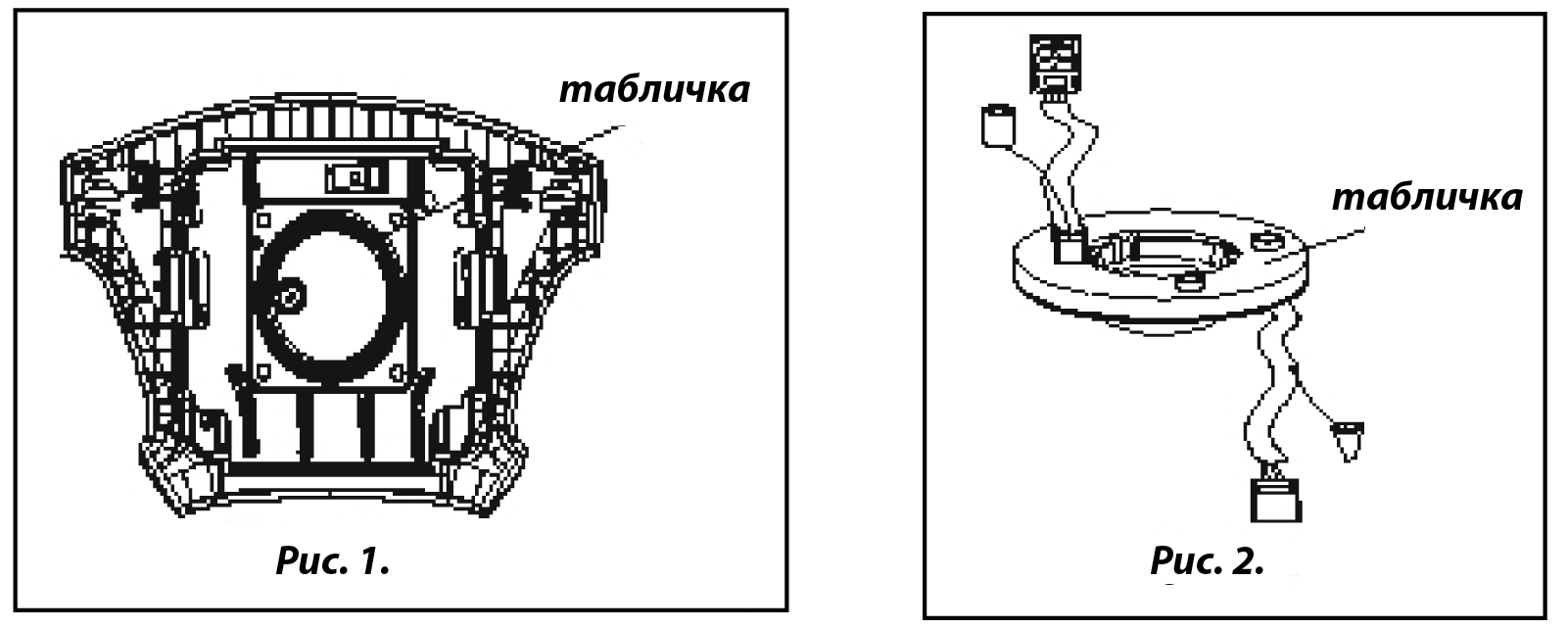

1. Подушка безопасности водителя (Рис. 1);

2. Соединительный шлейф (Рис. 2);

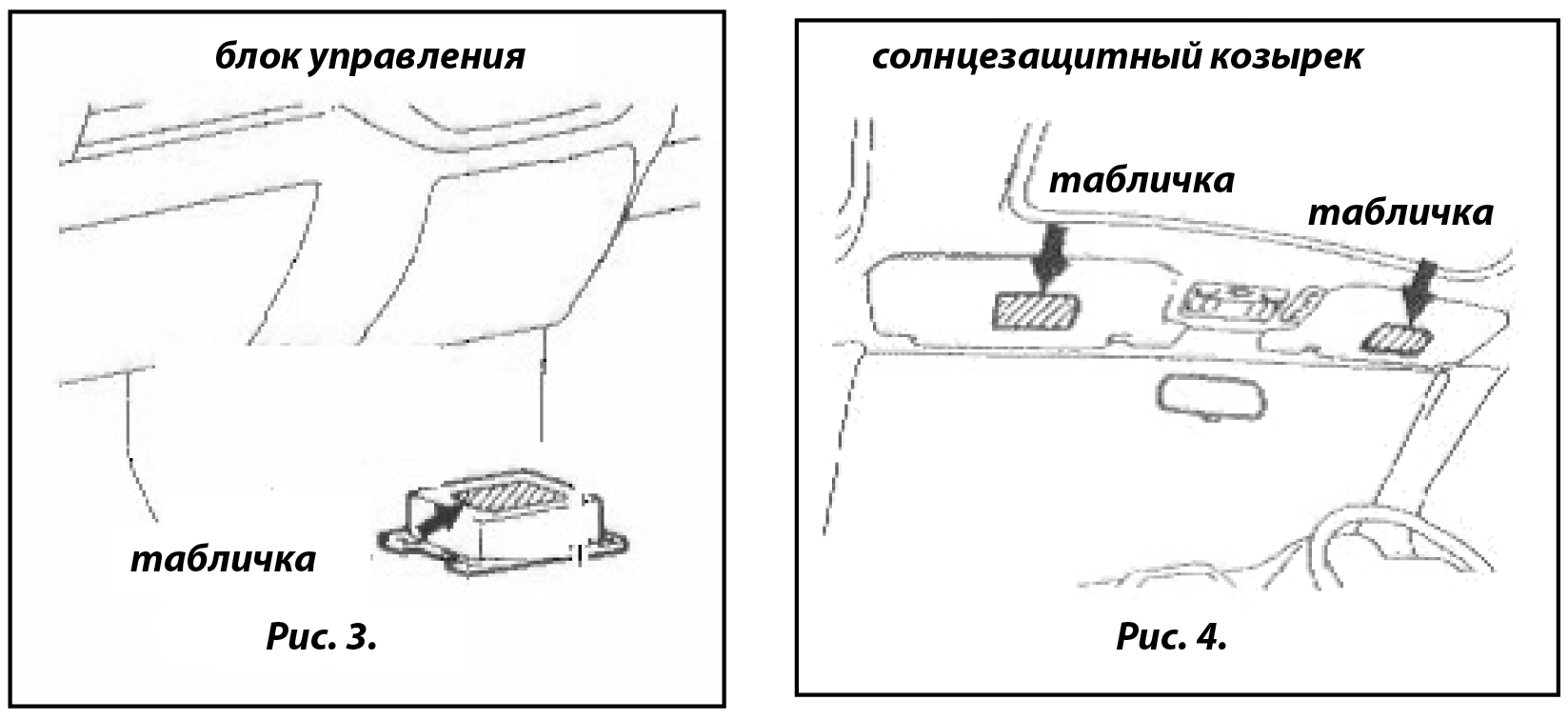

(3) Блок управления (Рис. 3);

(4) Солнцезащитный козырек (Рис. 4);

(5) Рулевое колесо (Рис. 5).

Часть 3. Замена.

1. Замена электронного блока управления srs.

(1) Подготовка к снятию:

1. Поверните ключ зажигания в положение «OFF»;

2. Отсоедините отрицательную клемму от аккумулятора.

Примечание:

• Работы не обходимо начинать через 60 секунд после отключения клеммы;

• ЭБУ не подлежит ремонту;

• Не допускайте ударов и вибраций ЭБУ. Если обнаружены вмятины, трещины или прочие повреждения ЭБУ, замените;

• После срабатывания подушек безопасности, ЭБУ необходимо заменить;

(2) Процедура снятия:

1. Снимите центральную декоративную консоль;

2. Снимите разъемы с ЭБУ;

3. Снимите ЭБУ.

(3) Процедура установки:

1. Установите ЭБУ;

2. Подсоедините разъемы ЭБУ;

3. Установите центральную декоративную консоль;

4. Подсоедините минусовую клемму к аккумулятору.

(4) Проверка ЭБУ после установки:

1. Поверните ключ в положение «ON»;

2. Сигнальная лампа должна гореть около 6 сек., затем погаснуть. Если сигнальная лампа не погасла, необходимо проверить систему и устранить неисправность.

2. Подушка безопасности и соединительный шлейф:

(1) Подготовка к снятию:

1. Установите колеса в прямолинейное положение и извлеките ключ зажигания;

2. Отсоедините отрицательную клемму от аккумулятора.

(2) Процедура снятия подушки водителя:

1. Выверните болты с двух сторон;

2. Отсоедините разъем проводов;

3. Снимите подушку безопасности;

4. Снимите рулевое колесо.

(3) Процедура снятия соединительного шлейфа:

1. Отсоедините разъем подушки водителя;

2. Аккуратно снимите рулевое колесо;

3. Открутите верхнюю крышку рулевой колонки и отсоедините противоположный разъем шлейфа;

4. Снимите соединительный шлейф с рулевого колеса.

(4) Процедура установки подушки водителя:

(а) Предварительно проверьте:

• Состояние рулевого колеса;

• Подсоединение проводов;

• Подушку безопасности водителя.

(b) Закрутите установочные винты с двух сторон;

(c) Подсоедините минусовую клемму аккумулятор.

(5) Процедура установки соединительного шлейфа:

1. Установите и зафиксируйте соединительный шлейф;

2. Установите верхнюю крышку рулевой колонки;

3. Установите рулевое колесо;

4. Установите подушку водителя;

5. Подсоедините минусовую клемму аккумулятора;

6. Проведите проверку после установки.

3. Проверка:

(1) Проверка подушки водителя. Проверьте следующие элементы и при обнаружении неисправностей замените подушку (перед утилизацией подушки необходимо вызвать ее срабатывание):

1. Проверьте кожух на вмятины, трещины, искривление;

2. Проверьте разъем проводов на повреждения и искривление контактов;

3. Проверьте корпус газогенератора на вмятины трещины, искривление;

4. Проверьте установочное положение подушки.

(2) Проверка соединительного шлейфа. Проверьте следующие компоненты (при обнаружении неисправности, замените шлейф в сборе):

1. Проверьте разъем и защитную изоляцию на повреждения и искривление контактов;

2. Проверьте корпус на повреждения;

3. Проверьте целостность цепи соединительного шлейфа от верхнего разъема к нижнему;
