7. Неисправность пассажирской подушки безопасности.

Код	Неисправность	Причина
B1352 B1353 B1354 B1355	Неисправность подушки водителя (высокое/низкое сопротивление, короткое замыкание, замыкание на «массу» и т.д.)	Неисправна подушка
		Сопротивление между контактами 13 и 14 выходит за пределы допустимого диапазона
		Обрыв в цепи подушки пассажира или ее отсутствие
		Короткое замыкание или обрыв в проводах цепи между соединительным шлейфом и блоком управления SRS
		Неправильное подсоединение разъема подушки и блока управления

8. Диагностика автомобилей после столкновения.

Проверку и обслуживание автомобилей со сработавшими подушками безопасности необходимо проводить в соответствии с указаниями ниже.

(1) Проверьте диагностический сигнал блока управления:

1. Подсоедините к диагностическому разъему тестер Hi-DST;

2. Продиагностируйте блок управления подушками.

Примечание: Если после столкновения, питание от аккумулятора не достаточное, то диагностический тестер не сможет связаться с блоком управления, посему необходимо воспользоваться внешним источником питания.

(2) При срабатывании подушек, необходимо заменить следующие детали:

1. Подушку пассажира;

2. Подушку водителя;

3. Блок управления;

(3) Установочное положение подушки водителя относительно рулевого колеса:

1. Проверьте наличие необычного шума при вращении рулевого колеса, его нормальную работу и люфт.

2. Проверьте разъем проводов на повреждения и искривление контактов.

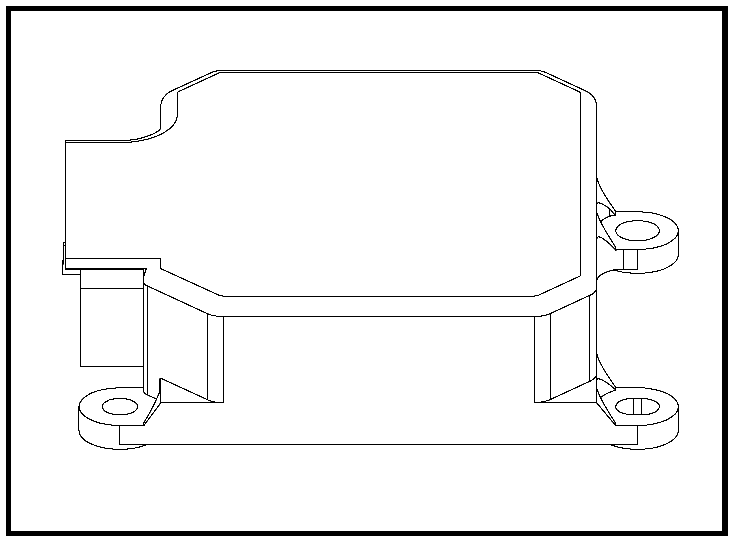

(4) Блок управления:

1. Проверьте состояние кронштейна блока управления, трещины, искривление и т.д.;

2. Проверьте разъем проводов на повреждения и искривление контактов;

3. Проверьте установочное положение кронштейна блока управления:

• Проверьте крышку на трещины и искривления;

• Проверьте разъем проводов на повреждения и искривление контактов, проверьте прилегание контактов;

• Проверьте корпус газогенератора на вмятины, трещины и искривление.

Примечание:

• Выполнять обслуживание системы SRS необходимо только при откюченой минусовой клемма аккумулятора;

• Подушки безопасности и соединительный шлейф ремонту не подлежат. Если в них обнаружена неисправность, замените их;

• Не держите подушку безопасности в местах, где температура поднимается выше 93°C;

• При работе со сработавшей подушкой необходимо пользоваться перчатками и защитными очками.

(5) Подушка безопасности водителя.

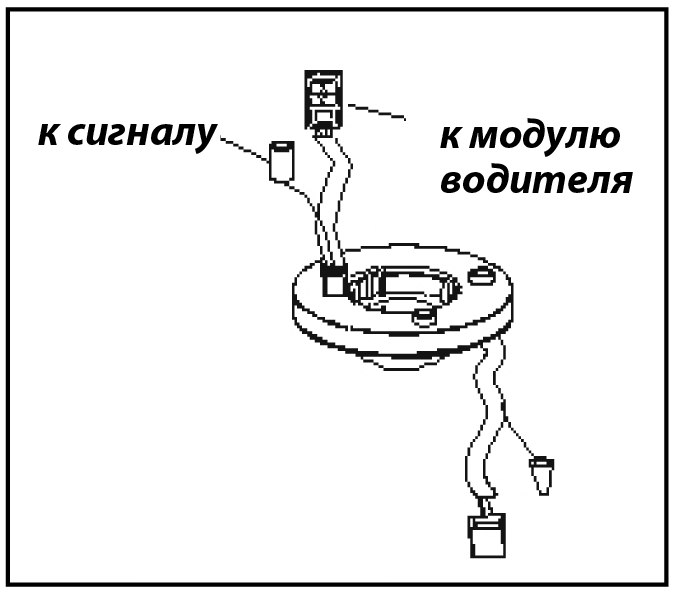

(6) Соединительный шлейф:

1. Проверьте разъемы и защитную трубку на повреждения, и искривление контактов;

2. Проверьте корпус на повреждение.

(7) Рулевое колесо, рулевая колонка и рулевой вал:

1. Проверьте установочное положение подушки водителя;

2. Проверьте наличие постороннего шума при вращении рулевого колеса, а также люфт.
