Раздел 7. Колеса.
Часть 1. Проверка шин.
1. Проверка:
(1) Проведите внешний осмотр шины и проверьте давление в шине. Давление необходимо проверить через 15 мин. после остановки автомобиля. Нормальное давление для шин размерности 175/65 R14 2,2 атм;

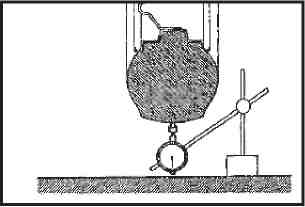

(2) При помощи цифрового индикатора проверьте биение шины. Биение шины должно быть не более 3.0 мм;
Примечание:
Запрещено использовать шину и диски колес, не соответствующего типа, это снижает безопасность движения и может привести к несчастному случаю;
При повреждении диска колеса необходимо обратится на сервисную станцию для ремонта или замены. Запрещено использовать диски колес не соответствующего типа.

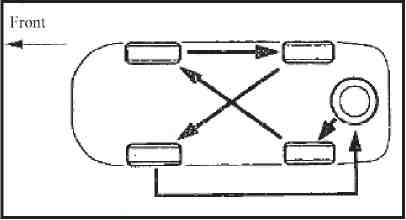

Перестановка колес. Перестановку колес рекомендуется проводить каждые 10000 км пробега. Ниже приведена схема перестановки колес.
(4) Проверка балансировки колес. Балансировку колеса необходимо проводить с точностью до 8.0 г. Иначе это может привести к вибрации и шуму во время движения автомобиля.
Часть 2. Замена колеса.
1. Замена:

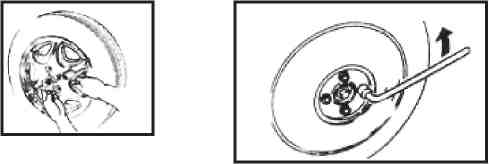

(1) Снимите декоративный колпак с обода колеса при помощи отвертки;
(2) Ослабьте гайки крепления колеса при помощи ключа;

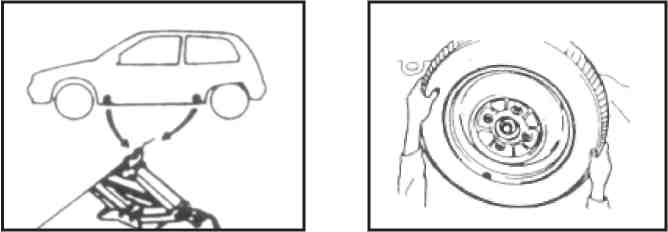

(3) Места установки домкрата показаны на рисунке. Домкрат необходимо устанавливать в точку, расположенную ближе к меняемому колесу;
(4) Снимите гайки крепления колеса.
Примечание:
Убедитесь в том, что перед подъемом автомобиля домкратом вы включили стояночный тормоз;
Момент затяжки гаек крепления колес 95 - 115 Нм;
После замены, при необходимости, проверьте углы установки всех 4-х колес.
Раздел 8. Рулевой управление.
Часть 1. Рулевой механизм с усилителем.
1. Описание рулевого механизма.
Рулевой механизм с гидроусилителем состоит из: рулевого колеса, рулевого механизма, стопорного механизма и рулевых тяг. Рулевая передача осуществляется при помощи зубчатой рейки и шестерни.
Основные параметры рулевого механизма.
Наименование |
Параметры |
|
Полный оборот рулевого колеса |
3.26 |
|
Максимальный угол поворота передних колес |
внутреннее |
37.6° |
наружное |
33.3° |
|
Диаметр разворота |
10.5 м |
|
Примечание:
После замены рулевого механизма убедитесь в том, что правильно произведена замена деталей рулевого механизма, неправильная установка деталей рулевого механизма может привести к снижению рабочих характеристик рулевого управления, а также может привести к несчастному случаю;
Автомобили данной модели оборудованы подушками безопасности водителя и переднего пассажира. Неправильные действия во время ремонта и обслуживания автомобиля могут привести к срабатыванию подушек безопасности, что может привести к несчастному случаю.
