Часть 5. Задний стабилизатор.

1. Замена:

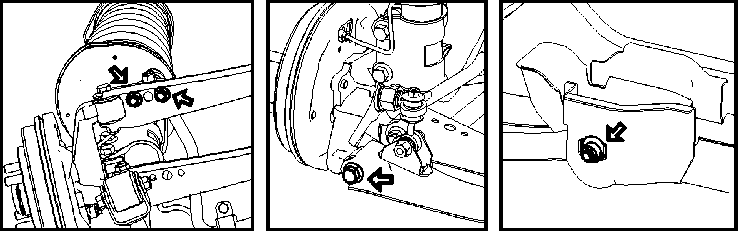

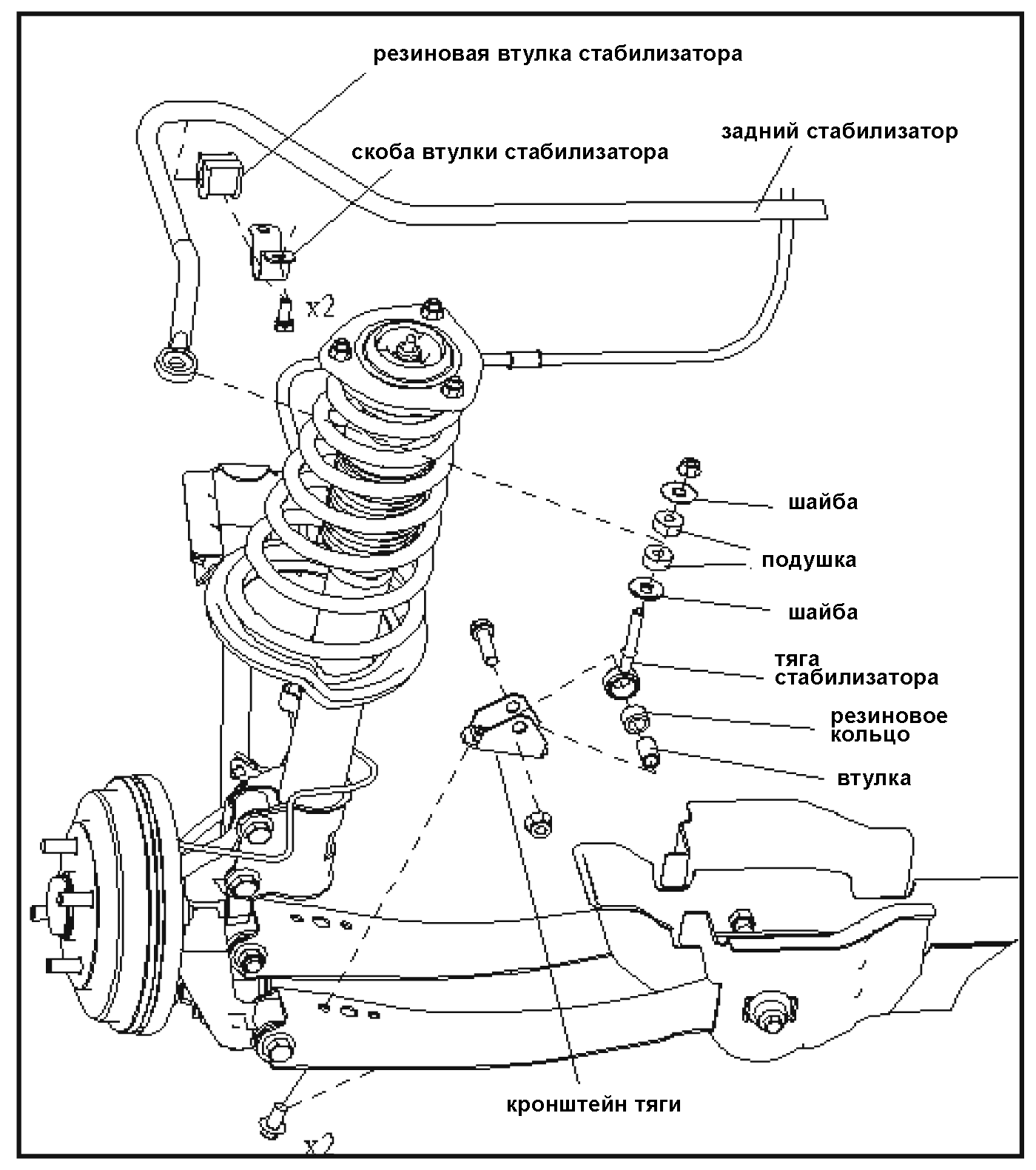

(1) Снимите задний стабилизатор:

1. Снимите гайки крепления стабилизатора к тягам;

2. Снимите 4 болта крепления скоб резиновых втулок стабилизатора к кузову автомобиля.

(2) Снимите тягу стабилизатора и рычаг подвески;

(3) Снимите элементы тяги стабилизатора;

(4) Снимите стабилизатор в сборе:

1. Снимите скобы втулок стабилизатора;

2. Снимите втулки стабилизатора.

(5) Сборку произведите в обратном порядке.

Примечание:

• Момент затяжки болтов крепления стабилизатора к корпусу 22 - 25 Нм;

• Момент затяжки соединений крепления тяги стабилизатора к рычагу подвески 22 - 25 Нм;

• Момент затяжки гайки крепления стабилизатора к тяге стабилизатора 22 - 25 Нм.

Часть 6. Левая и правая задние реактивные тяги.

1. Замена:

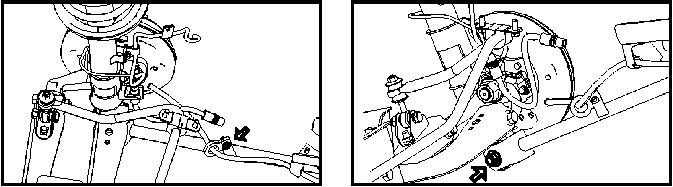

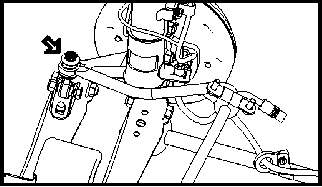

(1) Отсоедините трос стояночного тормоза. Снимите болт крепления троса к реактивной тяге;

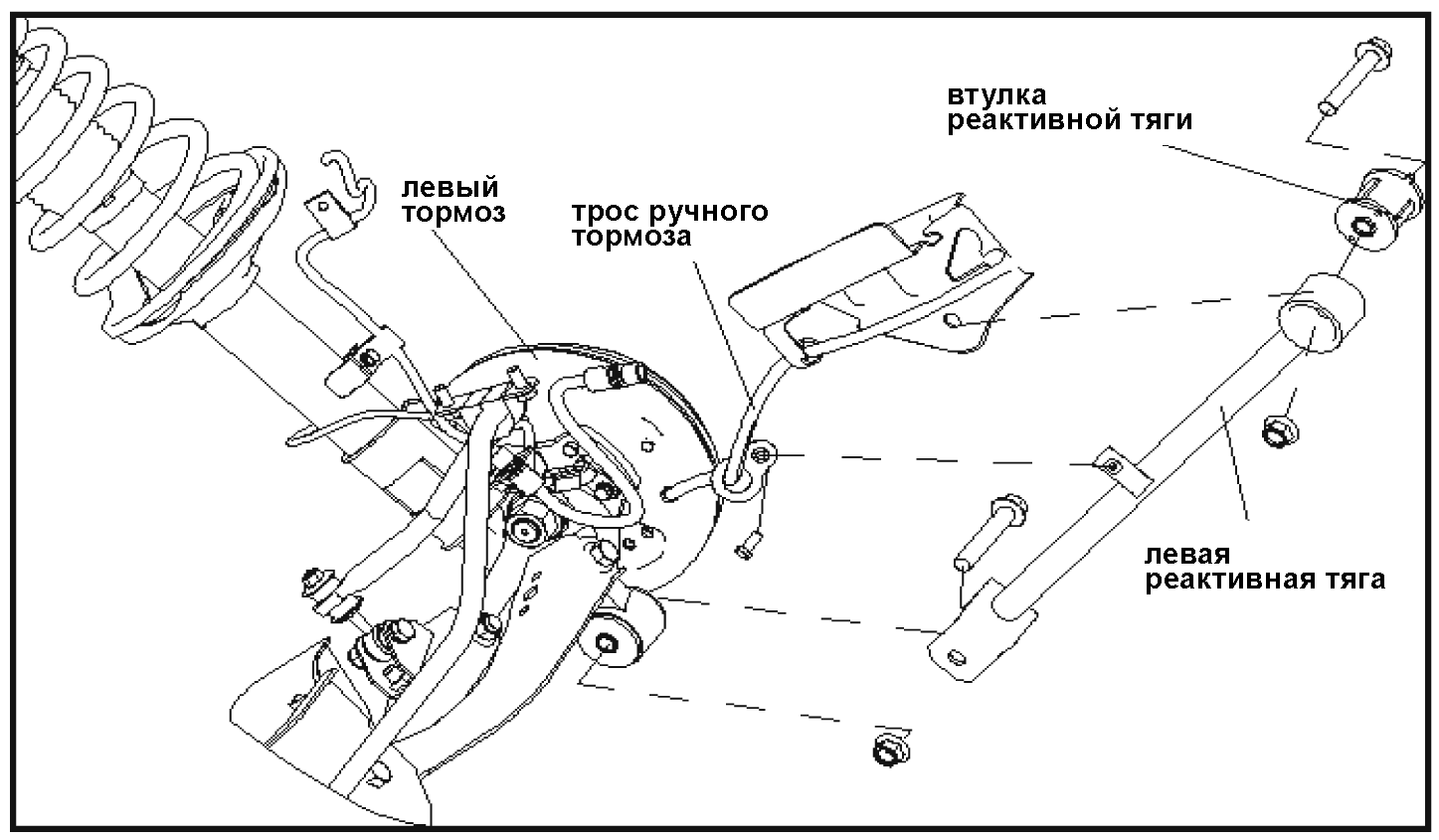

2. Снимите реактивную тягу в сборе:

1. Снимите болт крепления реактивной тяги к колесной ступице;

2. Снимите болт крепления реактивной тяги к кузову автомобиля.

2. Сборку произведите в обратном порядке.

Примечание:

• Момент затяжки болта крепления тяги к кузову автомобиля 81 - 96 Нм;

• Момент затяжки болта крепления тяги к колесной ступице 81 - 96 Нм;

• Все болты необходимо затянуть на полугруженом автомобиле;

• Проверьте установку задних колес, при необходимости отрегулируйте.

Часть 7. Рычаг задней подвески №1.

1. Замена:

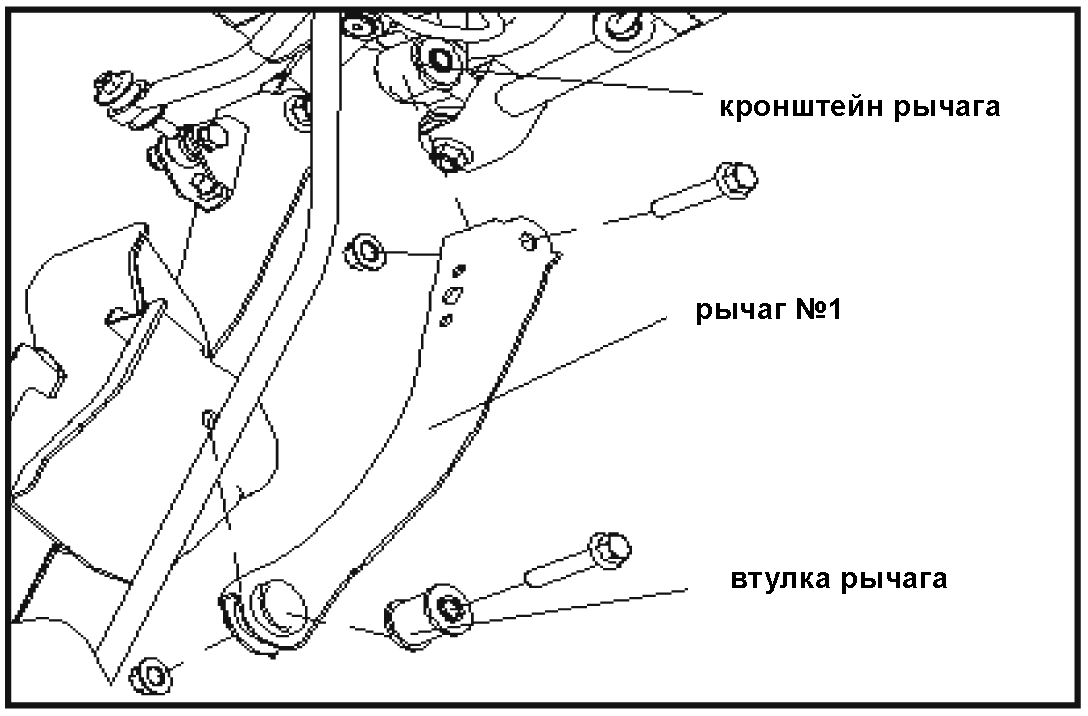

(1) Снимите рычаг задней подвески №1:

1. Снимите болт крепления рычага №1 к колесной ступице;

2. Снимите болт крепления рычага №1 к кузову автомобиля.

(2) Установите рычаг задней подвески №1:

1. Момент затяжки болта крепления рычага №1 к кузову автомобиля 81 - 96 Нм;

2. Момент затяжки болта крепления рычага №1 к колесной ступице: 81 - 96 Нм;

(3) Проверьте установку задних колес, при необходимости отрегулируйте.

Часть 8. Рычаг задней подвески №2.

1. Замена

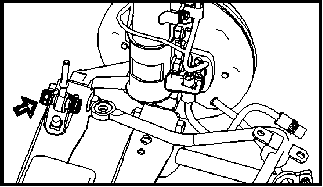

(1) Снимите компоненты тяги стабилизатора. Снимите болты крепления кронштейна тяги стабилизатора к рычагу №2.

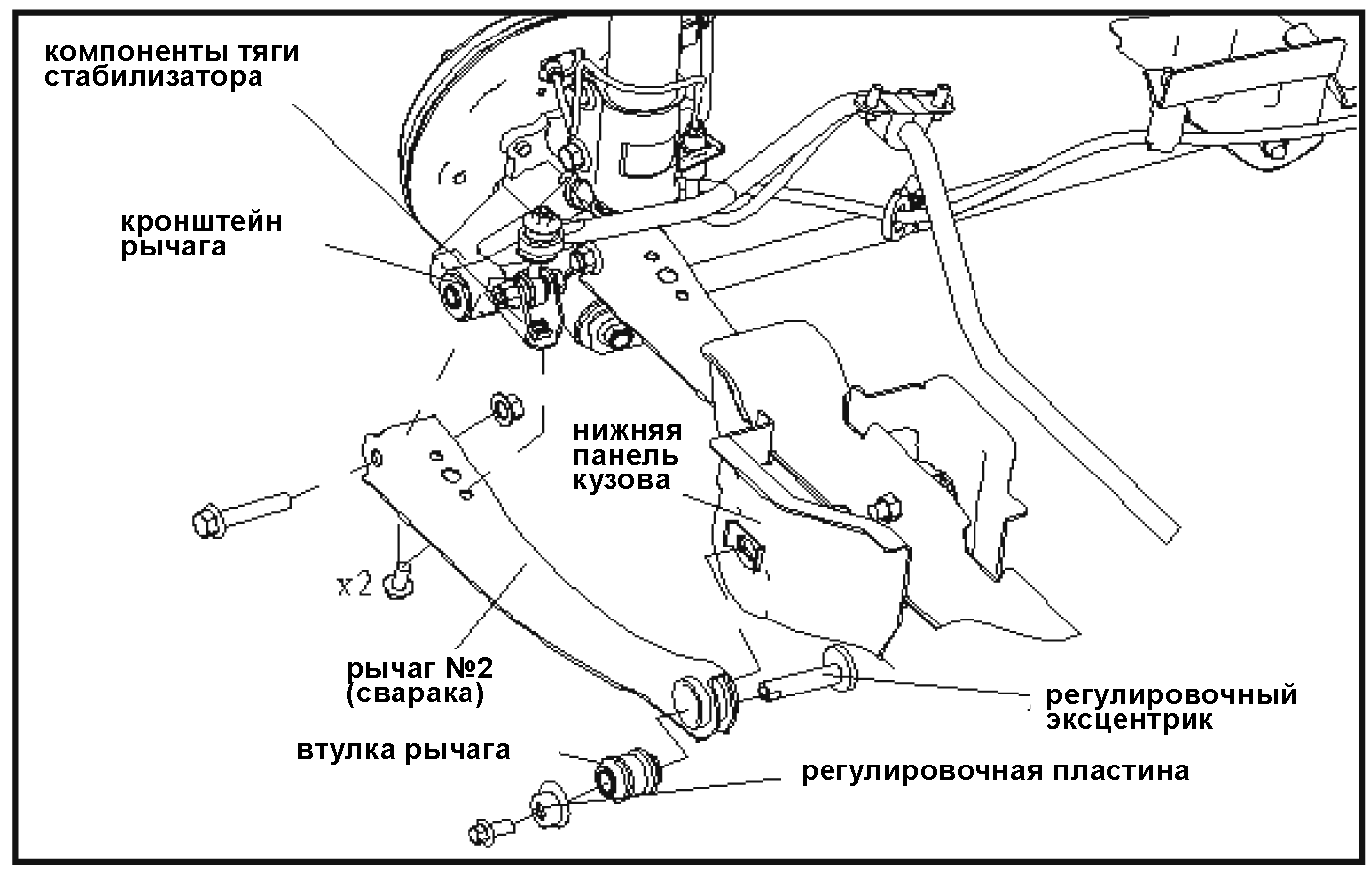

(2) Снимите рычаг №2:

1. Снимите болт крепления рычага №1 к колесной ступице;

2. Снимите болт крепления рычага №1 к кузову автомобиля, регулировочную пластину и регулировочный эксцентрик.

(

3) Установите рычаг №2:

1. Используя гайку-эксцентрик и регулировочную пластину, установите рычаг №2 на кузов автомобиля;

2. Состыкуйте рычаг №2 с колесной ступицей. Момент затяжки 81 - 96 Нм;

3. Установите болты крепления кронштейна тяги стабилизатора к рычагу №2, затяните их моментом 22 - 25 Нм.

2. Проверьте установку задних колес, при необходимости отрегулируйте при помощи регулировочного эксцентрика и регулировочной пластины. После регулировки затяните болт моментом 45 - 55 Нм.
