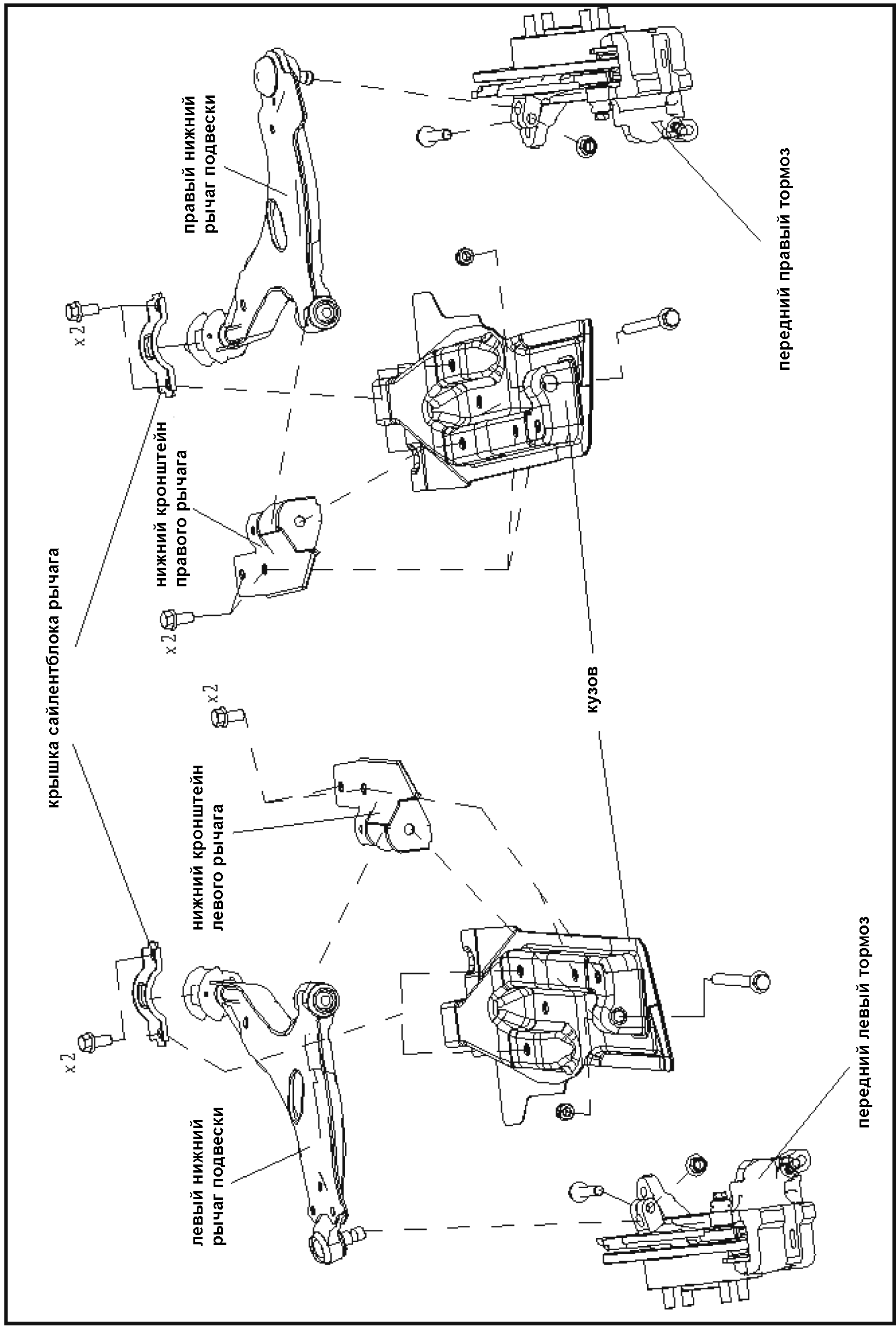

Часть 5. Нижний рычаг подвески.

1. Замена:

(1) Снятие нижнего рычага подвески:

(a) Снимите стопорный болт и гайку пальца шарового шарнира;

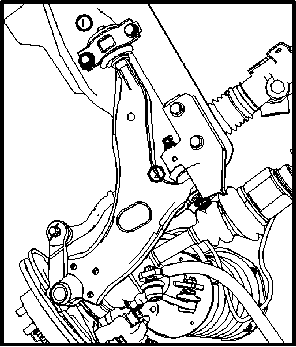

(b) Снимите 4 болта крепления кронштейнов сайлентблоков;

(с) Снимите рычаг подвески в сборе.

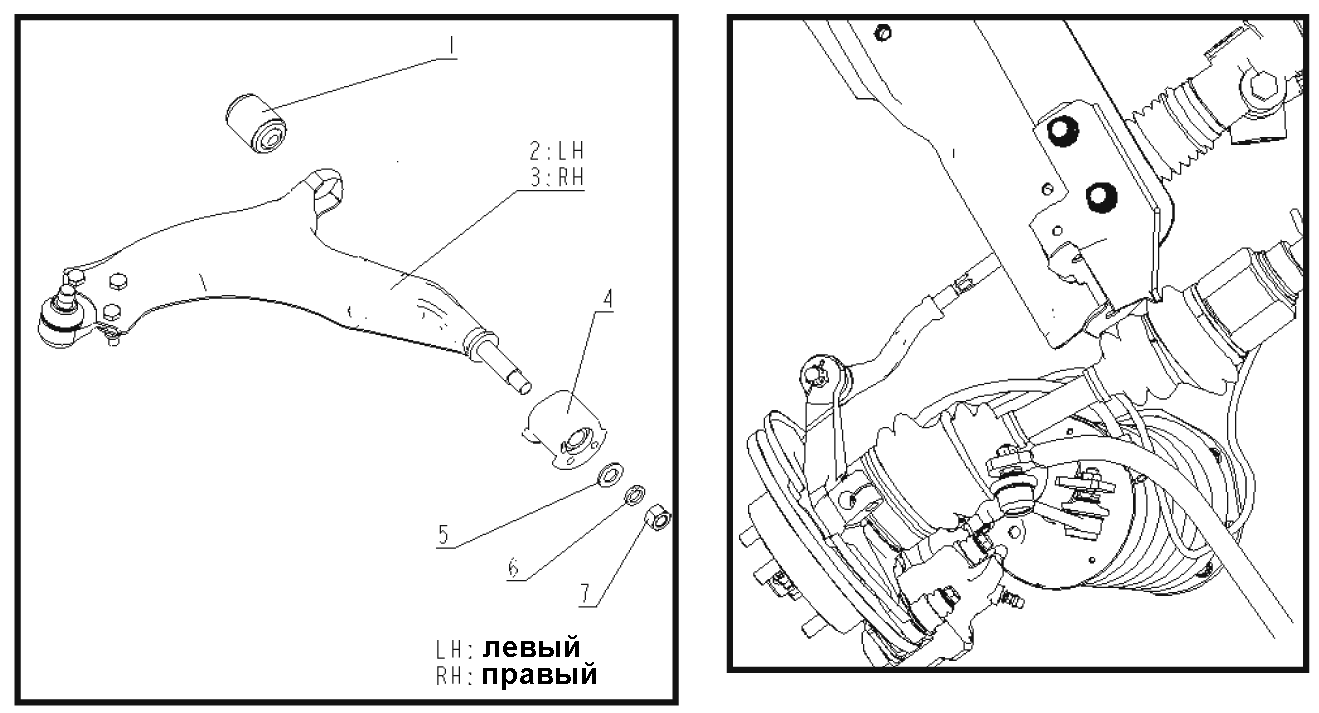

2. Разберите рычаг подвески как показано на рисунке;

1:Передний сайлентблок 2,3.Левый/правый рычаг 4.Задний сайлентблок 5.Шайба 6.Пружинная шайба 7.Гайка

(3) Установка рычага подвески:

(a) Установите болты и гайки крепления рычага и каркаса. Не затягивайте болты окончательно

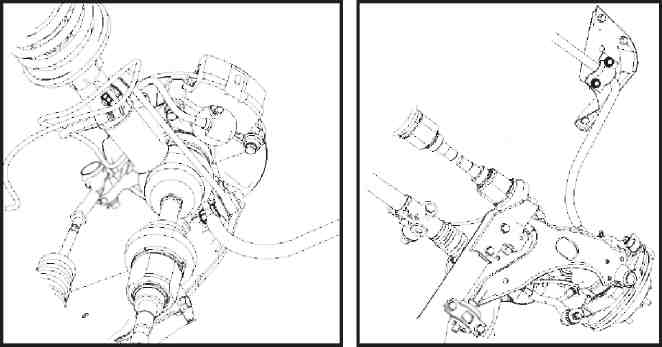

(b) Установите палец шаровой опоры в поворотный кулак, установите и затяните стопорный болт и гайку. Момент затяжки 80 – 90 Нм;

(4) Установите крышку сайлентблока и затяните болты крепления крышки к кузову автомобиля. Момент затяжки 80 - 90 Нм;

(5) Установите гайки:

(a) Опустите автомобиль и выровняйте колеса;

(b) Затяните болты крепления рычага подвески к кузову автомобиля. Момент затяжки 90 - 100 Нм;

(c) Затяните гайки крепления заднего сайлентблока. Момент затяжки 90 - 100 Нм.

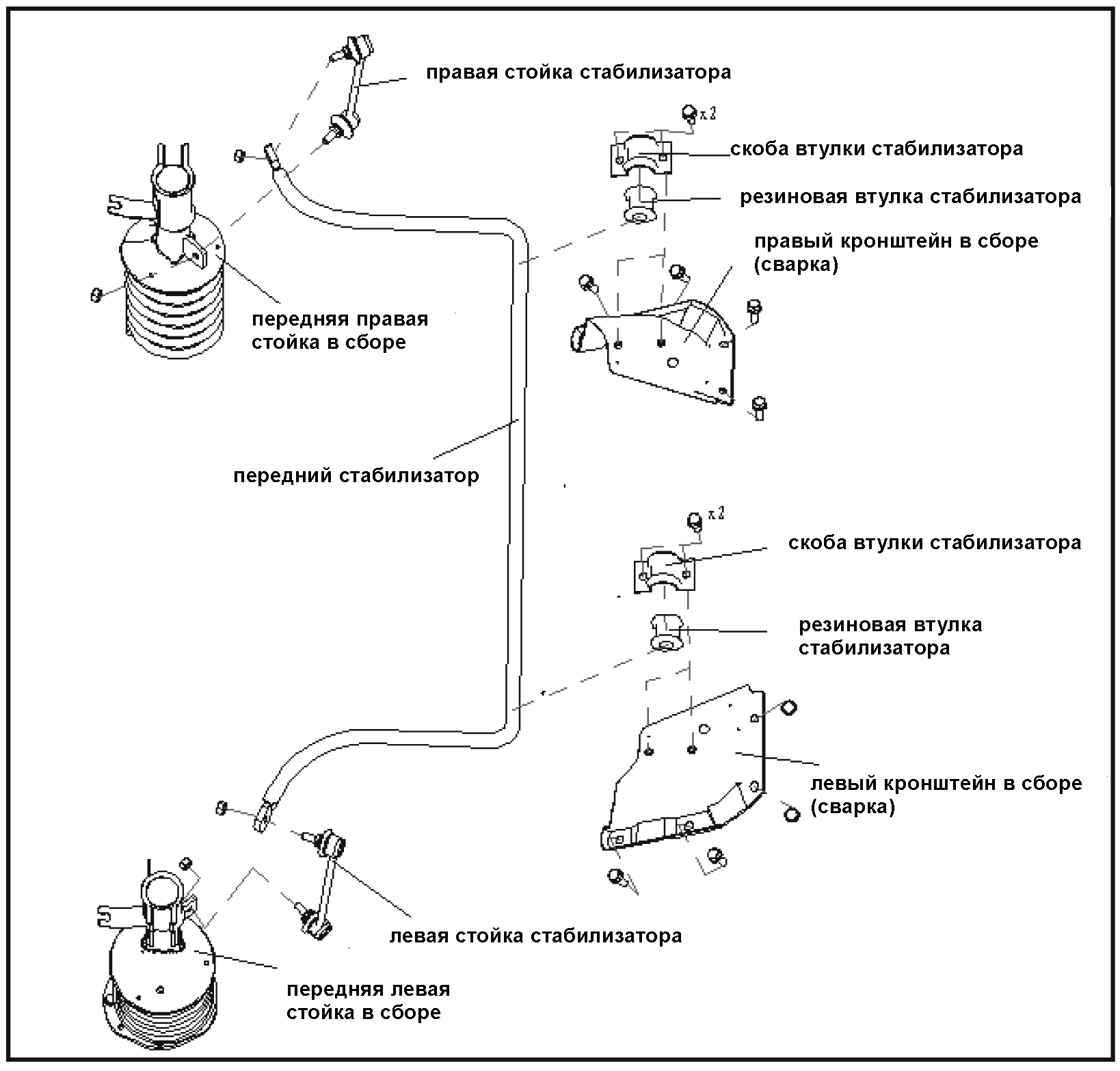

Часть 6. Передний стабилизатор и стойки стабилизатора.

1. Замена:

(1) Снятие стоек стабилизатора:

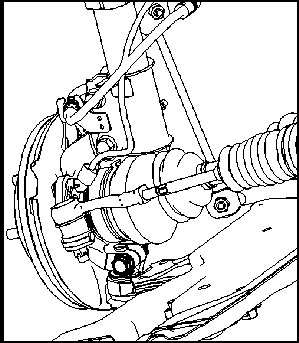

1. Снимите гайки крепления стоек стабилизатора к стойкам амортизатора;

2. Снимите гайки крепления стоек к стабилизатору.

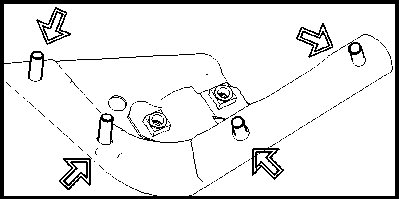

2. Снимите 4 болта крепления крышек резиновых втулок стабилизатора. Снимите стабилизатор;

3. Снимите гайки крепления опорной балки стабилизатора к кузову и снимите его;

(4) Установите опорный каркас стабилизатора. Установите и затяните гайки крепления опорной балки к кузову. Момент затяжки 50 - 60 Нм;

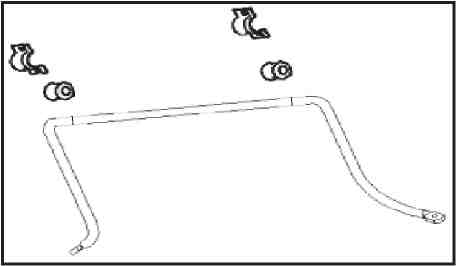

(5) Установите передний стабилизатор, 2 резиновые втулки, скобы втулок и 4 болта. Момент затяжки 50 - 60 Нм;

Примечание:

• Совместите метки на стабилизаторе с метками на резиновых втулках;

• 4 соединительных болта крепления крышек втулок отличаются по длине, два коротких болта необходимо установить ближе к двигателю.

(6) Установите стойки стабилизатора:

(a) Затяните гайки крепления стоек стабилизатора необходимым моментом. Момент затяжки 40 - 50 Нм;

(b) Подсоедините стойки стабилизатора к амортизаторам, затяните гайки крепления. Момент затяжки 40 - 50 Нм.

Раздел 8. Задняя подвеска.

Часть 1. Задняя подвеска.

1. Описание задней подвески.

Автомобили данной модели оборудованы независимой задней подвеской со стабилизатором поперечной устойчивости. Задняя подвеска состоит из 2-х поперечных и одного продольного рычагов, заднего стабилизатора и задних стоек. В таблице, приведенной ниже, указаны параметры задней подвески.

Наименование	Параметр		Наименование	Параметр
Диаметр рабочего цилиндра амортизатора, мм	56		Развал колес	-20´±30´
Диаметр штока амортизатора, мм	18		Схождение колес, мм	1-5
Ход штока, мм	230
Примечание: Регулировки колес даны для пустого автомобиля
