Часть 2. Передняя подвеска

Часть 3. Регулировка передних колес.

1. Регулировка:

(1) Проверьте шины;

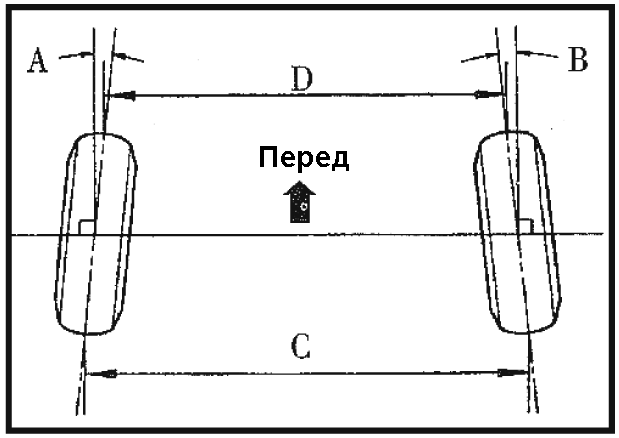

(2) Проверьте схождение колес;

Давление в шине	220 кПа
Схождение	C-D: 0±3 мм

Если схождение установлено неправильно, необходимо его отрегулировать при помощи рулевых тяг.

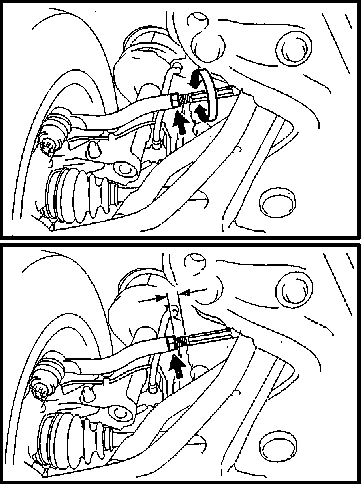

(3) Регулировка схождения:

1. Ослабьте гайки на наконечниках;

2. Проворачивайте левую и правую рулевые тяги на одинаковый угол в одном и том же направлении.

Примечание: Отрегулировать схождение колес необходимо до указанного значения. Регулируйте схождение колес только обеими тягами.

(c) Убедитесь в том, что длина правой и левой тяги одинакова. (Разница должна составлять не более 0.5 мм);

(d) Затяните стопорные гайки рулевых тяг. Момент затяжки 45 - 50 Нм.

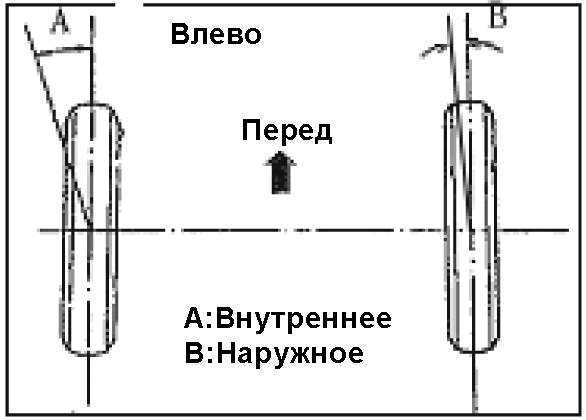

4. Проверьте максимальный угол поворота передних колес. Поверните передние колеса до упора на максимальный угол. Угол поворота:

Угол поворота внутреннего колеса	37.6°
Угол поворота наружного колеса	33.3°

Примечание: Если угол поворота колеса меньше, чем указанное значение, то проверьте длину правого и левого наконечника рулевой тяги.

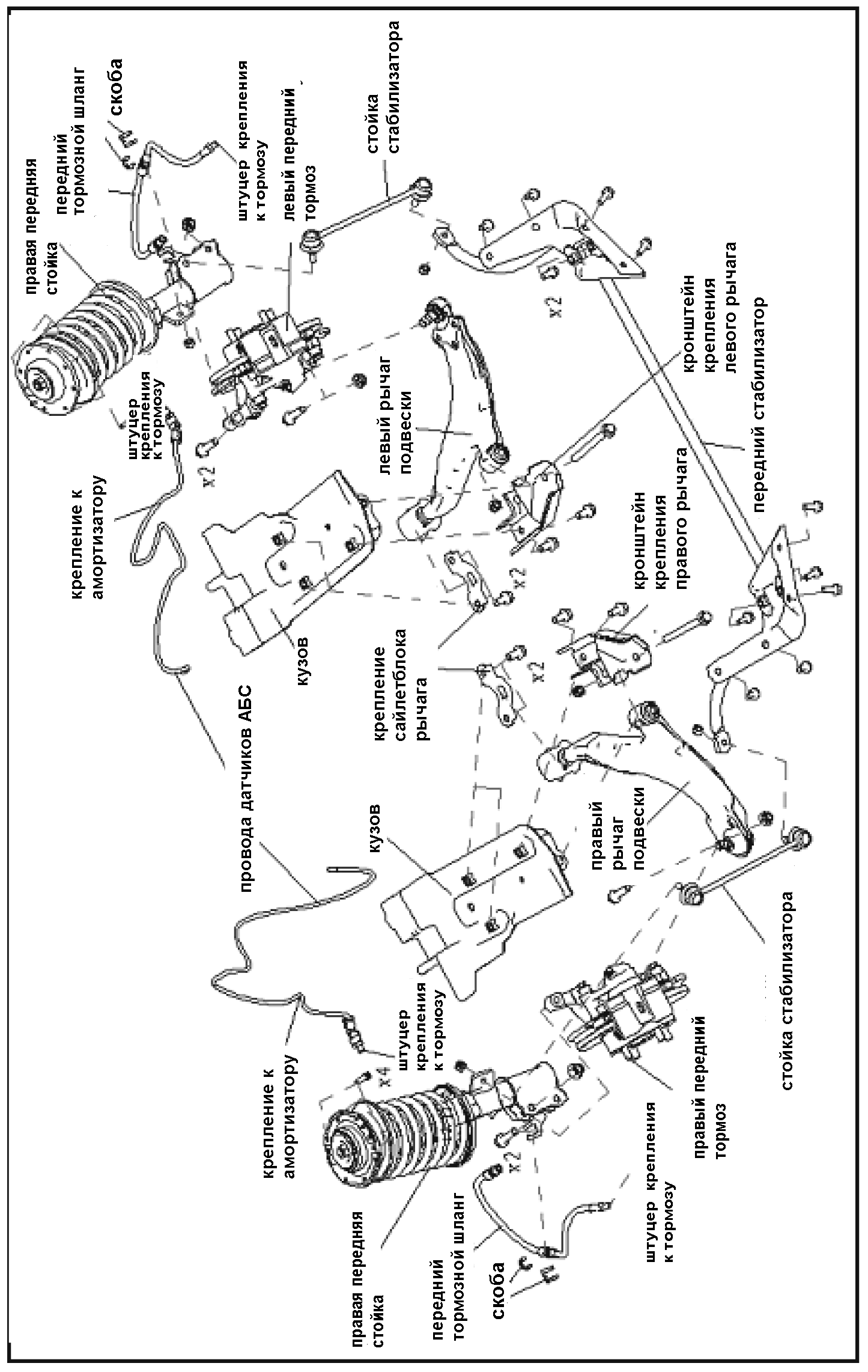

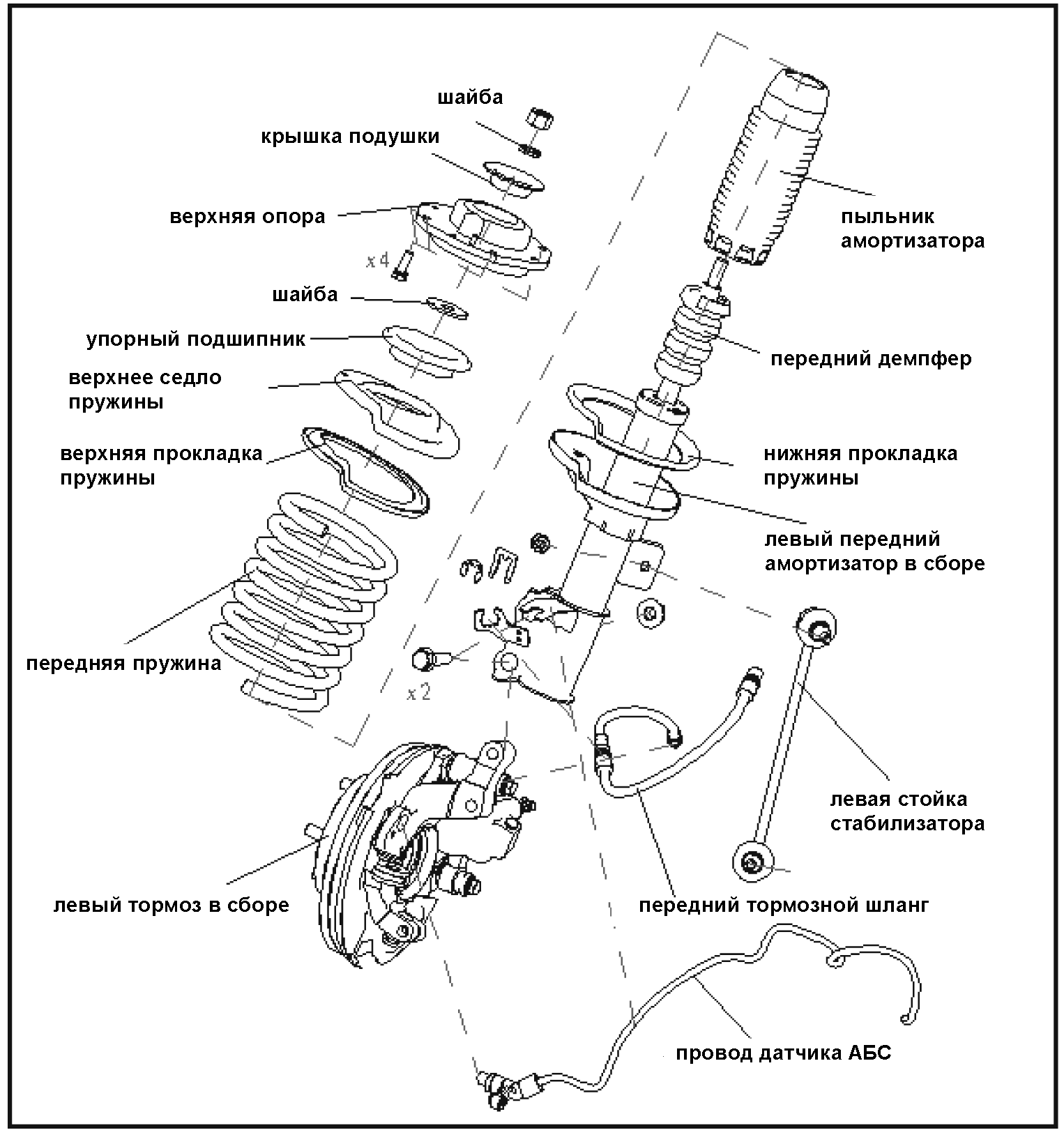

Часть 4. Передняя стойка

1. Замена:

1. Снимите переднее колесо;

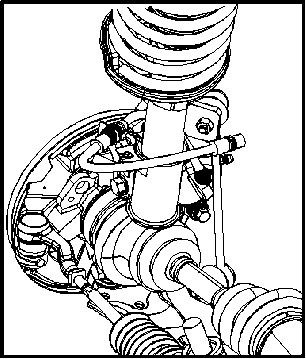

2. Снимите датчики АБС с поворотного кулака. Отсоедините провода датчика от кронштейна на переднем амортизаторе;

3.

   Отсоедините передний тормозной шланг. Снимите 2 скобы и снимите передний тормозной шланг с кронштейна на переднем амортизаторе;

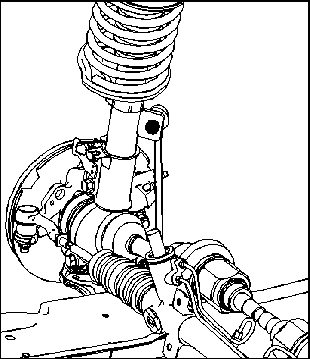

4. Снимите стойку стабилизатора в сборе. Снимите гайку крепления тяги стабилизатора к кронштейну амортизатора;

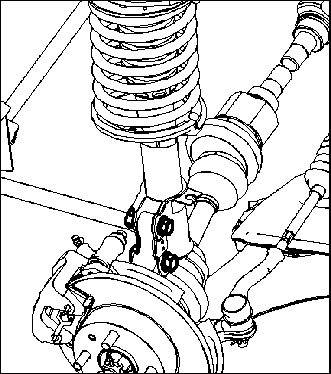

5. Снимите передний амортизатор в сборе с пружиной:

(a) Открутите гайки и болты соединения амортизатора и переднего тормоза;.

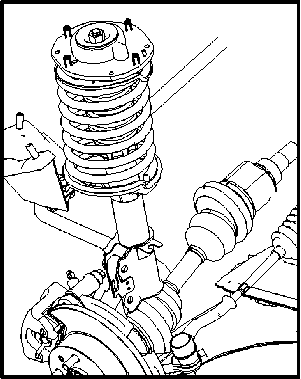

(b) Открутите 4 гайки соединения амортизатора и кузова автомобиля.

Примечание: передний суппорт не должен висеть на тормозном шланге.

(6) Разборка передней стойки:

(a) Снимите гайку штока амортизатора;

(b) Снимите шайбу, крышку, прокладку и большую шайбу;

(c) Снимите верхнее седло пружины, пружину, пыльник амортизатора, передний демпфер, нижнюю прокладку пружины.

Примечание: Будьте внимательны, пружина находится в сжатом состоянии.

(7) Сборка передней стойки. Сборку передней стойки произведите в обратном порядке;

Примечание:

• Устанавливая гайку крепления штока амортизатора, используйте специальны фиксатор пружины. Момент затяжки 80 - 90 Нм;

• Установите 4 гайки крепления стойки. Момент затяжки 25 - 30 Нм;

• Установите 2 болта и гайки крепления кулака к стойке переднего тормоза. Момент затяжки 90 - 100 Нм;

• Установите гайку крепления стойки стабилизатора к стойке амортизатора. Момент затяжки 50 - 60 Нм;

• Установите датчик АБС и подсоедините его.
