Раздел 4. Стеклоочиститель и обыватель.
Часть 1. Проверка стеклоочистителя и обывателя.
1. Анализ неисправностей стеклоочистителя и омывателя.
Неисправность |
Месторасположение |
Стеклоочиститель не работает |
1. Предохранитель стеклоочистителя |
2. Выключатель стеклоочистителя |
|
3. Проводка |
|
Стеклоочиститель не работает в прерывистом режиме |
1. Выключатель стеклоочистителя |
2. Двигатель стеклоочистителя |
|
3. Проводка |
|
4. Центральный контроллер |
|
Не работает мотор омывателя |
1. Предохранитель |
2. Выключатель |
|
3. Двигатель |
|
4. Проводка |
|
При включении омывателя стеклоочиститель не работает |
1. Предохранитель |
2. Двигатель |
|
3. Проводка |
|
4. Центральный контроллер |
|
Не поступает вода из омывателя |
1. Шланги омывателя и форсунки |
После выключения, стеклоочиститель не возвращается в исходное положение или останавливается в неправильном положении. |
1. Двигатель (положение рычага стеклоочистителя) |
2. Проверка:
(1) Проверка насоса омывателя:
Подсоедините насос омывателя к емкости. Залейте в емкость жидкость;
Отсоедините разъем насоса омывателя;

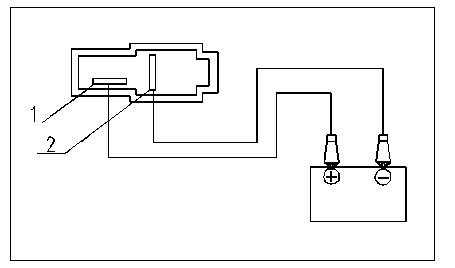

Подсоедините контакт «1» разъема к (+) аккумулятора, контакт «2» к (-) аккумулятора, как показано на рисунке. Проверьте, качает ли насос жидкость из емкости;
Если нет, то замените насос.

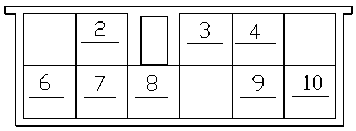

(2) Выключатель стеклоочистителя. Проверьте цепь каждого контакта.
Таблица данных при работающем механизме
Положение выключателя |
Проверяемые контакты |
Состояние |
MIST |
8 (+) —10 (+) |
цепь замкнута |
OFF |
3 (+) —10 (+) |
цепь замкнута |
INT |
8 (+) —6 (+) 3 (+) —10 (+) |
цепь замкнута |
LO |
8 (+) —10 (+) |
цепь замкнута |
HI |
8 (+) —11 (-) |
цепь замкнута |
