6. Неисправен указатель уровня топлива.

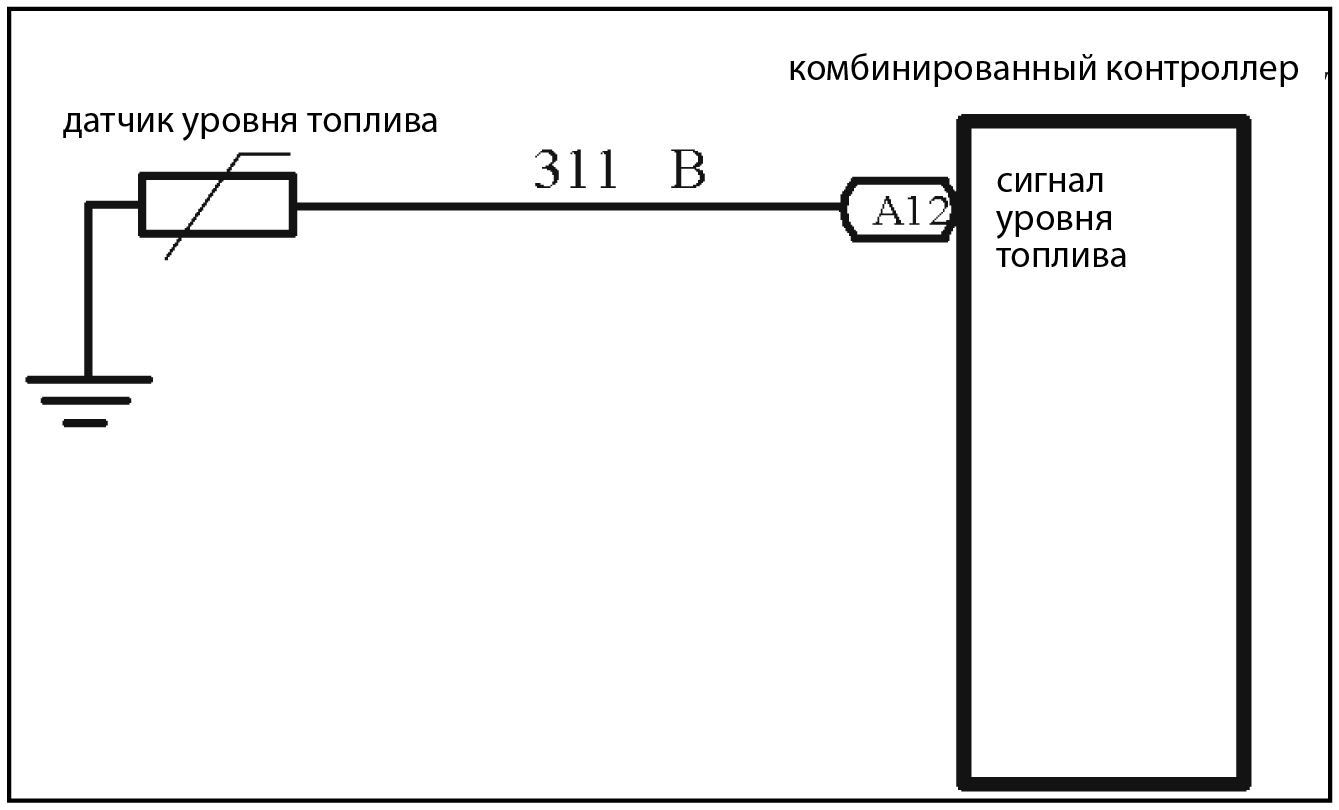

(1) Схема.
(2) Проверьте щиток приборов:
(a) Проверьте сопротивление:
Снимите щиток приборов и отсоедините разъемы;
Проверьте цепь между контактами. Результаты измерений для нормально работающего датчика приведены в таблице.
Проверочные контакты |
Состояние |
Нормальное состояние |
A12 – «масса» |
E |
110±6Q |
1/2 |
32.5±3Q |
|
F |
3±2Q |
(3) Проверьте датчик уровня топлива:
Снимите датчик уровня топлива;
Выставьте вручную высоту рычага датчика уровня топлива и измерьте сопротивление. Данные для работающего датчика приведены в таблице.
Состояние |
Нормальное состояние |
E |
110±6Q |
1/2 |
32.5±3Q |
F |
3±2Q |
7. Другие указатели.
Подключите другие указатели к «массе» или к питанию, как показано на схеме, указатели должны загореться. Если указатель не загорается, необходимо проверить и, при необходимости отремонтировать или заменить щиток приборов.
8. Неисправность одометра.
Проведите проверку как указано в первом пункте по определению неисправности спидометра. Если спидометр в норме, необходимо заменить щиток приборов.
Часть 3. Щиток приборов.
1. Неисправности и месторасположение:
Неисправность |
Расположение |
Не горит сигнальная лампа ABS |
1. Провода или разъемы |
2. Контроллер ABS |
|
3. Щиток приборов |
|
Не горит сигнальная лампа SRS |
1. Провода или разъемы |
2. Контроллер SRS |
|
3. Щиток приборов |
|
Не горит сигнальная лампа SRS (дополнительный) |
1. Провода или разъемы |
2. Контроллер SRS |
|
3. Щиток приборов |
|
Не горит сигнальная лампа давления масла |
1. Провода или разъемы |
2. Выключатель лампы давления масла |
|
3. Щиток приборов |
|
Не горит сигнальная лампа включения дальнего света |
1. Провода или разъемы |
2. Выключатель дальнего света |
|
3. Щиток приборов |
|
Не горит сигнальная лампа включения заднего противотуманного света |
1. Провода или разъемы. |
2. Выключатель противотуманного света |
|
3. Щиток приборов |
|
Не горит сигнальная лампа включения заднего отопителя стекла |
1. Провода или разъемы |
2. Центральный контроллер или выключатель |
|
3. Щиток приборов |
|
Не горит сигнальная лампа температуры охлаждающей жидкости |
1. Провода или разъемы |
2. Датчик температуры охлаждающей жидкости |
|
3. Щиток приборов |
|
Не горит сигнальная лампа ремня безопасности |
1. Провода или разъемы |
2. Выключатель |
|
3. Щиток приборов |
