Часть 2. Таблица неисправностей и метод их устранения.

1. Таблица неисправностей.

В таблице описаны типичные неисправности панели приборов. Эти сбои могут быть устранены в соответствии с указаниями в разделе «Диагностика неисправностей».

№ п/п	Неисправность
1	Щиток приборов
2	Неисправен спидометр
3	Неисправен тахометр
4	Неисправен указатель температуры охлаждающей жидкости
5	Неисправен указатель уровня топлива
6	Неисправен одометр

2. Порядок устранения неисправности:

(1) Щиток приборов не работает:

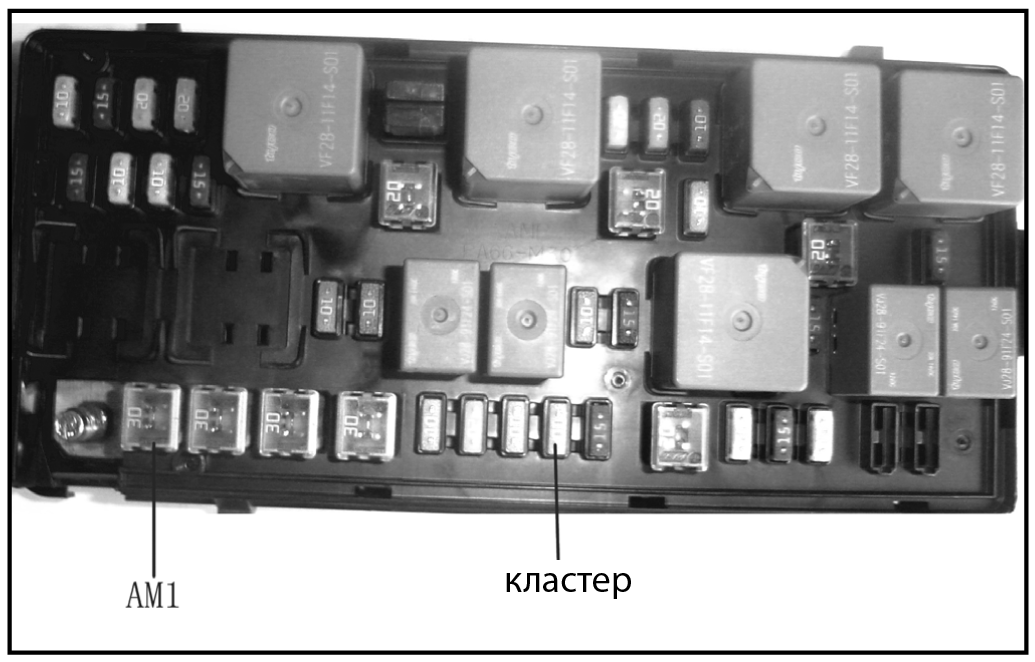

(a) Проверьте предохранитель:

• Проверьте предохранитель (10A) в основном блоке предохранителей;

• Проверьте предохранитель AM (30A) в основном блоке предохранителей;

• Проверьте основной предохранитель (80A) в блоке предохранителей.

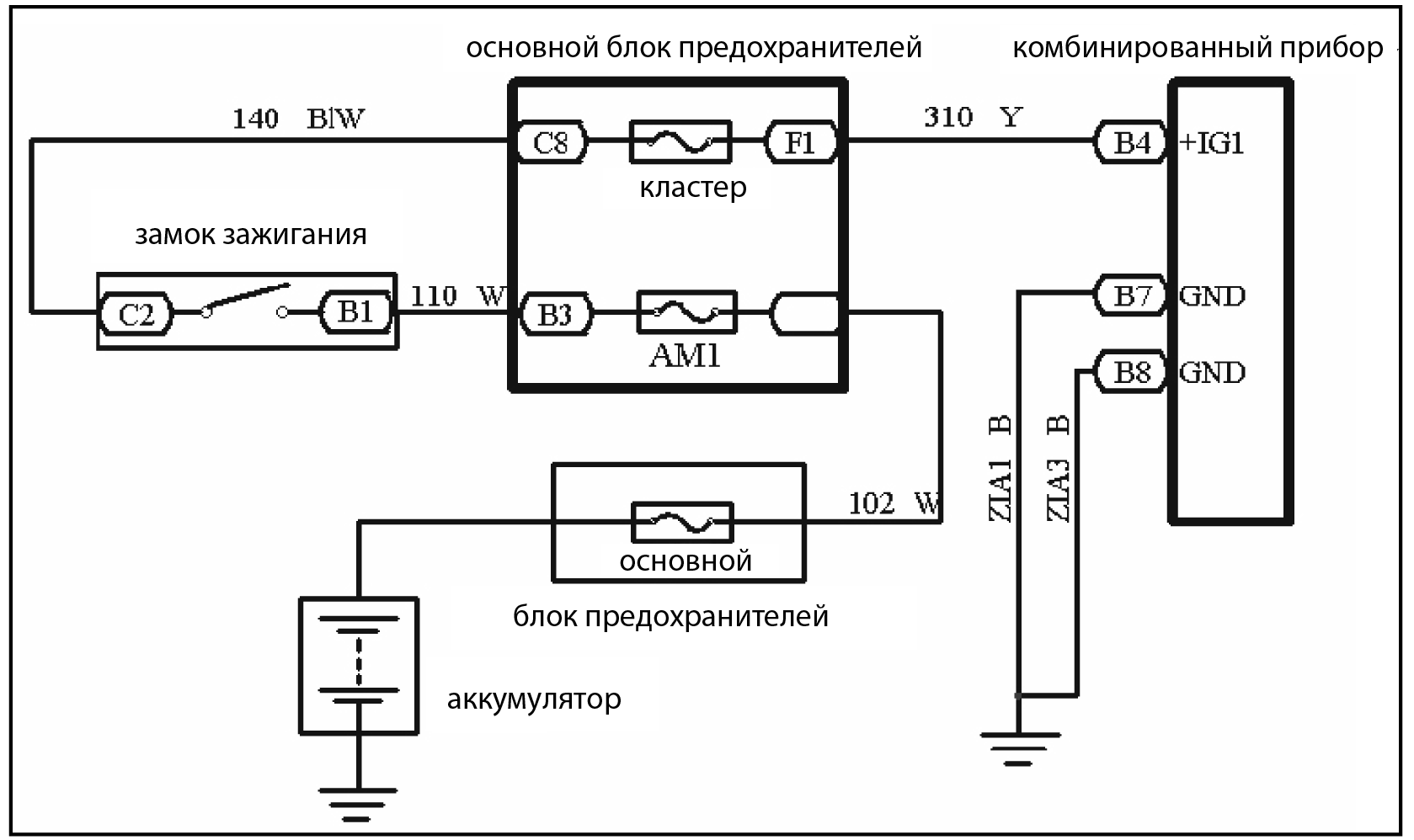

(2) Проверка поступающего напряжения на щиток приборов:

1. Отсоедините разъем от щитка приборов;

2. Поверните ключ зажигания в положение «ON». Проверьте напряжение в разъеме. Проверочный контакт B4 («масса»), нормальное напряжение 10-14В при повернутом ключе зажигания в положение «ON».

3. Неисправность спидометра:

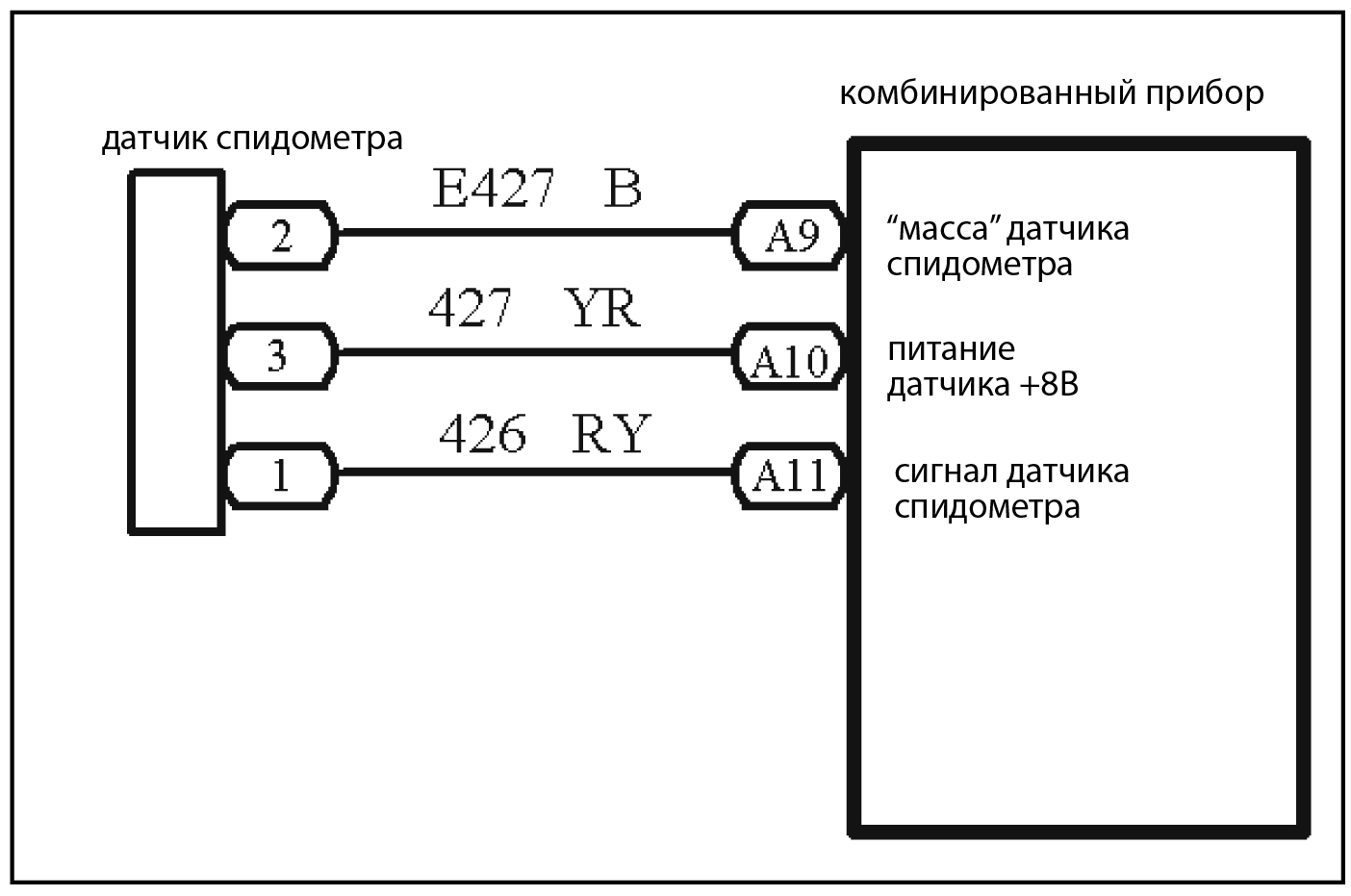

(1) Схема

(2) Проверка:

(a) Проверьте щиток приборов:

• Снимите щиток приборов, не отсоединяя разъем;

• Проверьте цепь.

(b) Проверьте входной сигнал датчика скорости. Проверьте напряжение:

• Поднимите переднее колесо;

• Переведите рычаг переключения передач в нейтральное положение;

• Переведите ключ зажигания в положение «ON»;

• Медленно поверните переднее колесо, измерьте напряжение между контактами A9 и A11. Нормальным является значение, указанное на диаграмме:

4. Неисправность тахометра:

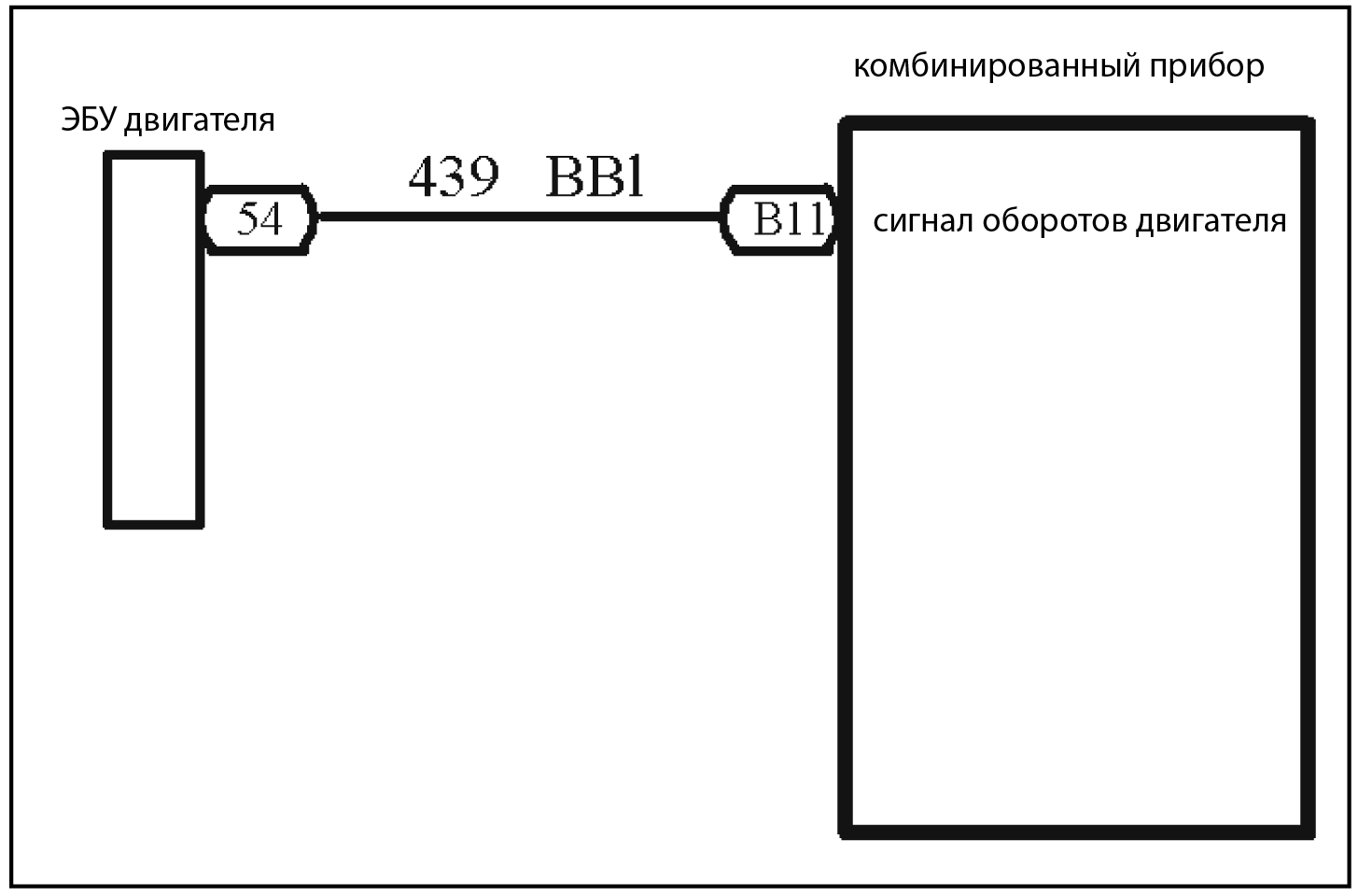

(1) Схема.

(2) Проверка:

(a) Проверьте входной сигнал щитка приборов:

• Снимите щиток приборов, не отсоединяя разъем;

• Подсоедините осциллограф к контакту B11 и «массе»;

• Запустите двигатель;

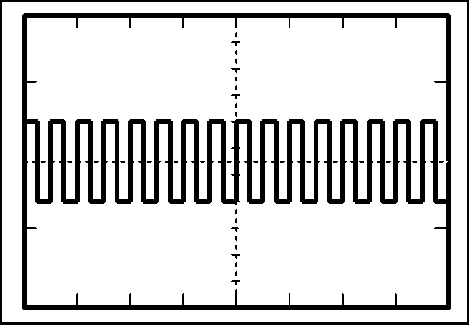

• Проверьте сигнал. Нормальная форма сигнала показана на рисунке.

(b) Проверьте выходной сигнал ЭБУ двигателя:

• Снимите ЭБУ двигателя, не отсоединяя разъемов;

• Подсоедините осциллограф к контакту 54 и к «массе»;

• Запустите двигатель;

• Проверьте форму сигнала Норма: форма сигнала показана на рисунке.

5. Неисправность указателя температуры охлаждающей жидкости.

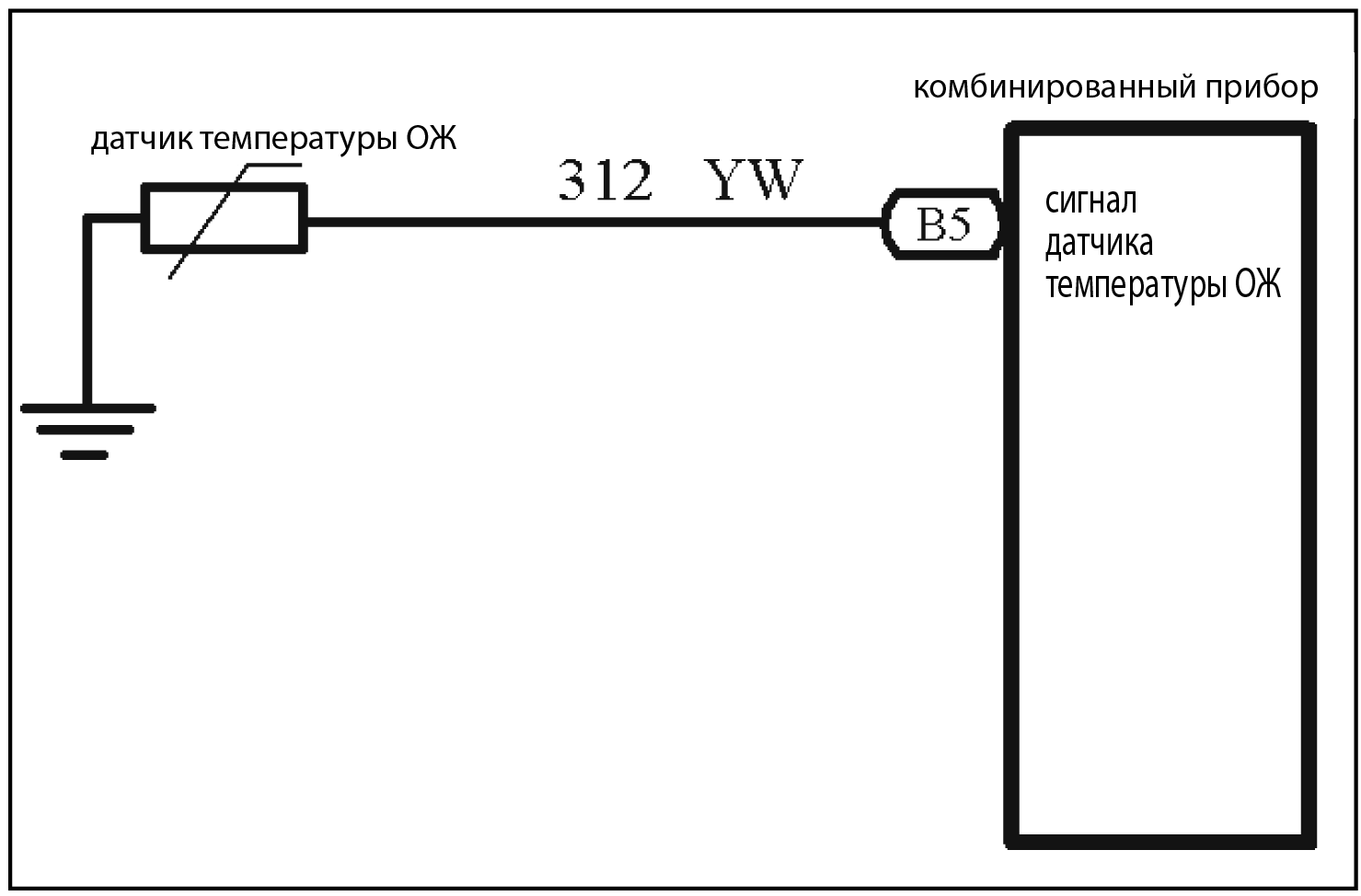

(1) Схема:

(2) Определите показание температуры охлаждающей жидкости:

1. Подсоедините тестер к диагностическому разъему;

2. Поверните ключ зажигания в положение «ON»;

3. Определите показания температуры охлаждающей жидкости по показаниям тестера. В нормальной ситуации показания тестера должны совпадать с реальной температурой двигателя.

(3) Результаты и порядок устранения несоответствия. Если показания не совпадают, это указывает на неисправность указателя температуры. Если показания отличаются, проверьте:

• Сопротивление на щитке приборов. Нормальные параметры указаны в таблице.

Проверочные контакты	Состояние	Нормальное состояние
B5 – «масса»	C(60°C)	164.5±5Q
	1/2C(90°C)	56±3Q
	H(115°C)	28.7±2Q

• Проверьте датчик температуры ОЖ. Снимите датчик температуры ОЖ, поместите датчик в камеру с постоянной температурой. Установите в камере определенную температуру и проверьте сопротивление его сопротивление. Если датчик исправен, его показания должны совпадать с данными вышеуказанной таблицы. Если не совпадают, датчик необходимо заменить.
