3. Проверка генератора.

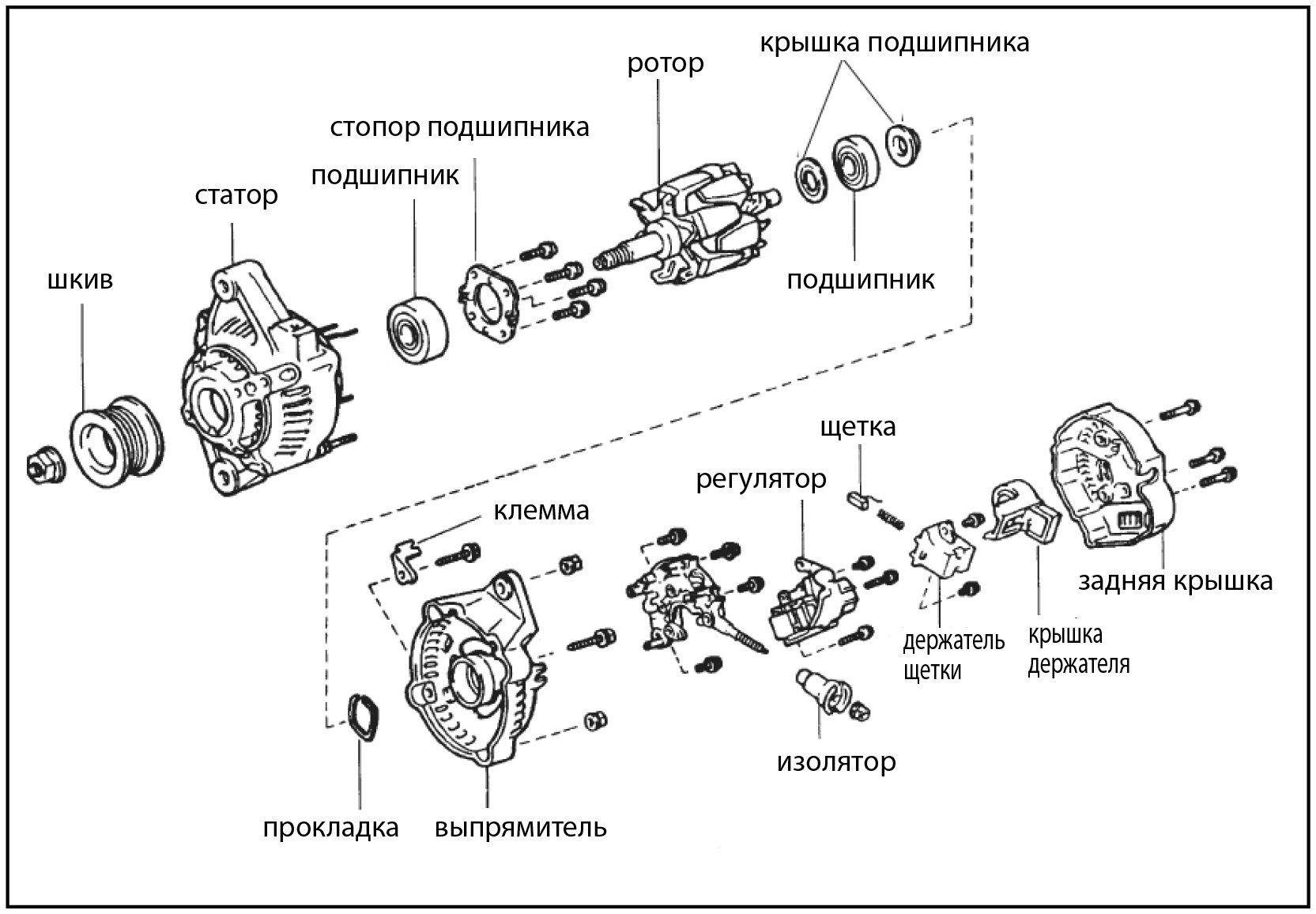

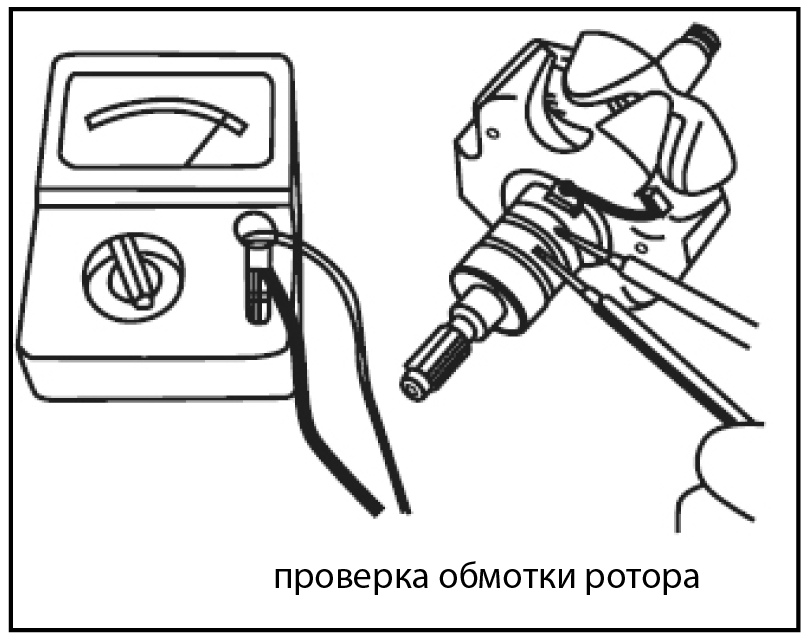

(1) Проверьте сопротивление обмотки ротора. Подсоедините тестер к 2-м кольцам ротора. Стандартное сопротивление 2.7-3.1Ω;
(2) Проверьте биение ротора. Нормальным считается на более 0.5 мм. Если это значение превышено, проведите калибровку или замените ротор.
(3) Проверка обмотки статора:
Проверьте сопротивление обмотки статора. Подсоедините тестер к двум проводам обмотки статора. Обмотка должна быть целой. Если сопротивление очень большое, цепь прервана;

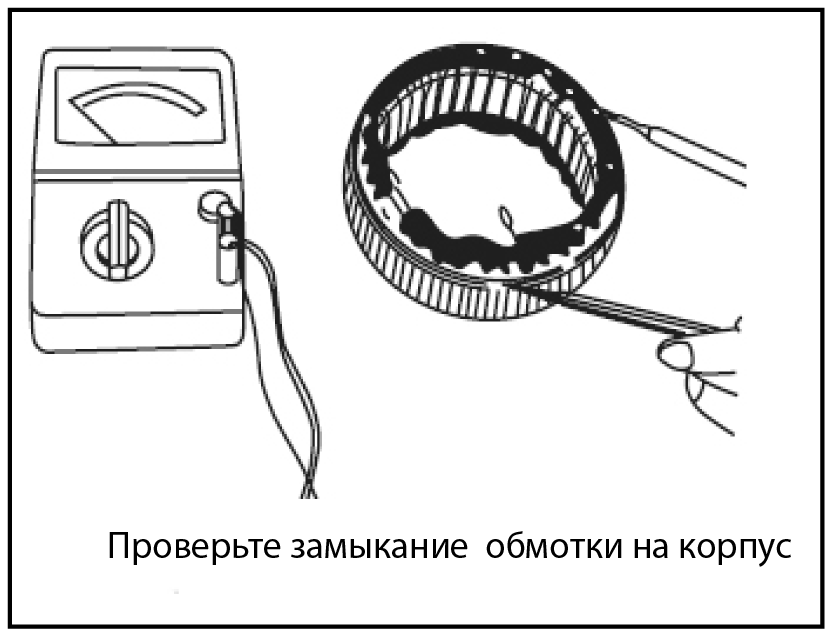

Проверьте замыкание обмотки на корпус. Подсоедините тестер к одному из проводов и к сердцевине статора. Если сопротивление очень большое, то обмотка хорошо заизолирована. Иначе обмотку необходимо отремонтировать или заменить.
4. Замена генератора в сборе:
Отсоедините разъем генератора;

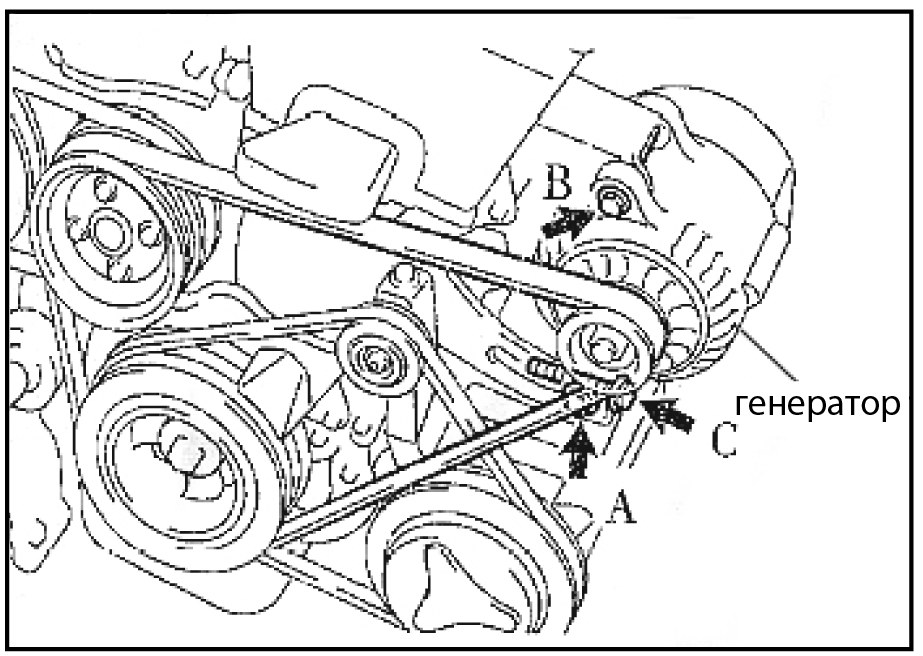

Ослабьте болт A, B, C;
Ослабьте ремень. Затем снимите генератор;
Установите генератор. Момент затяжки 15 Нм;
Регулировка натяжения ремня. Приложите к середине ремня усилие в 50Н, при этом прогиб ремня должен составлять около 10 мм;
Раздел 3. Щиток приборов.
Часть 1. Схема и размещение разъемов.

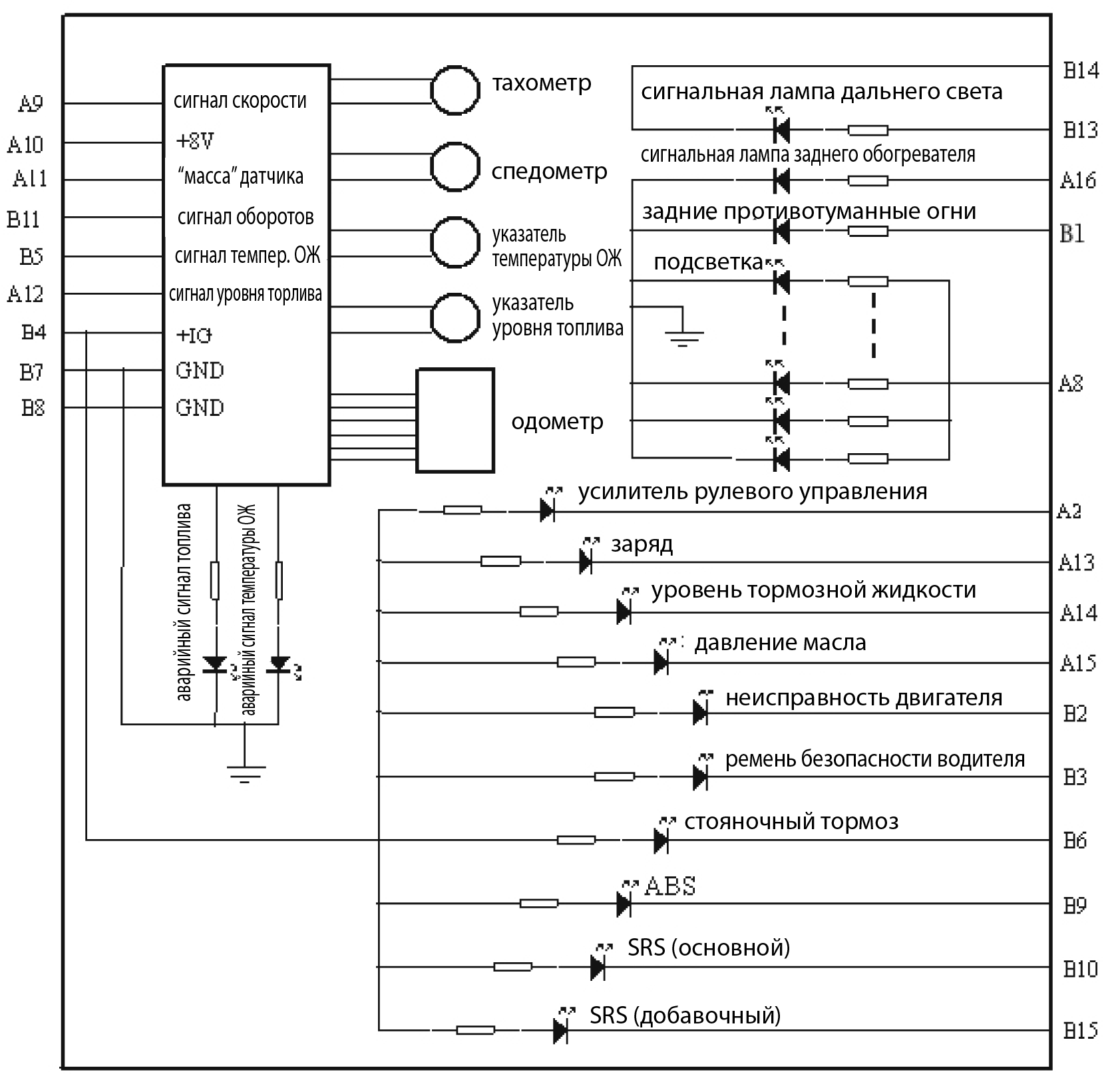

1. Схема щитка приборов.

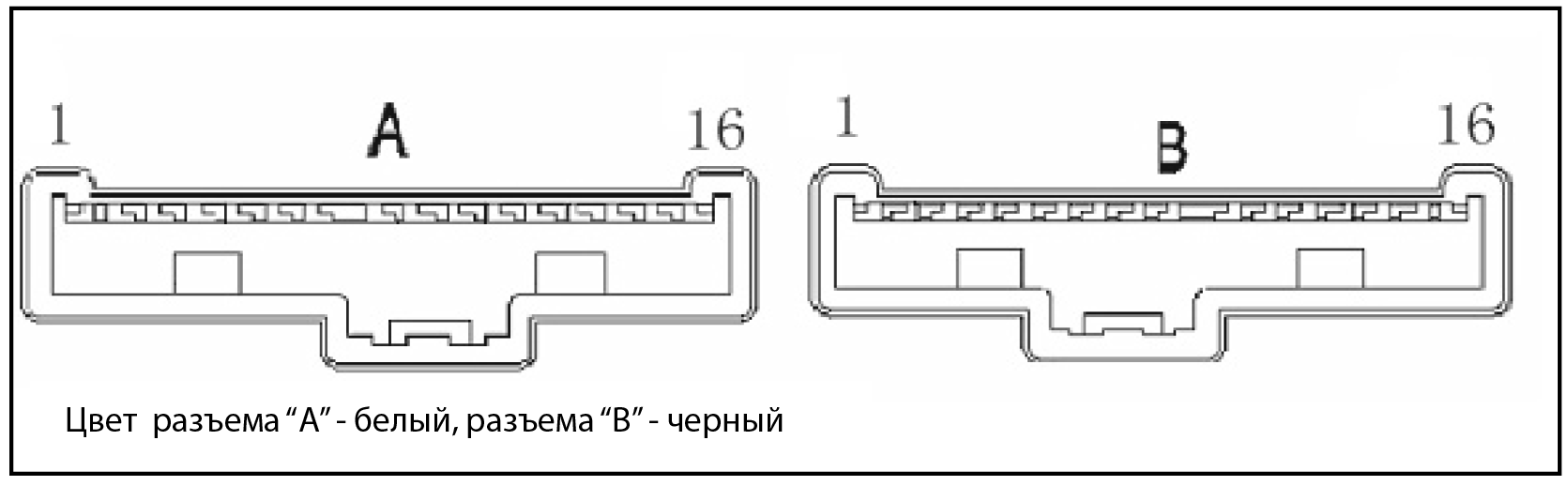

2. Расположение разъемов.
R - красный |
Bl - СИНИЙ |
Y - ЖЕЛТЫЙ |
B - черный |
P - РОЗОВЫЙ |
G - ЗЕЛЕНЫЙ |
W - белый |
O - ОРАНЖЕВЫЙ |
Gr - СЕРЫЙ |
Br - КОРИЧНЕВЫЙ |
V - ФИОЛЕТОВЫЙ |
Lg - СВЕТЛО-ЗЕЛЕНЫЙ |

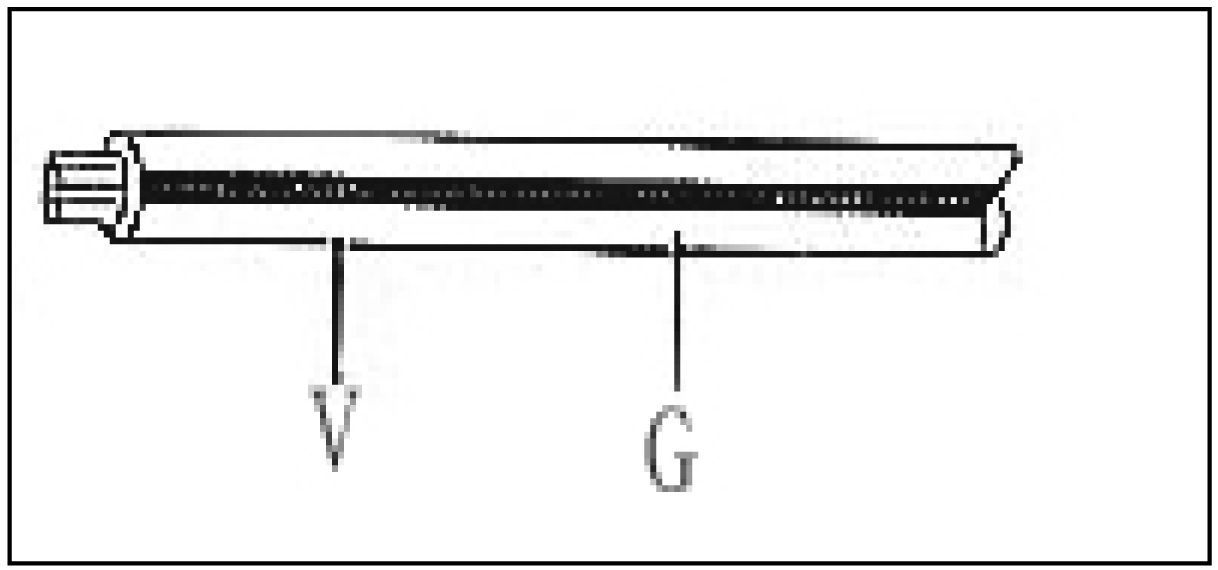

Примечание: Первый цвет обозначает основной цвет. Второй цвет обозначает цвет полоски. Например, VG (фиолетовый и зеленый).
Таблица контактов разъемов.
Номер контакта |
Описание |
Цвет провода |
|
A |
1 |
свободный |
|
2 |
EPS |
VG |
|
3 |
свободный |
|
|
4 |
свободный |
|
|
5 |
свободный |
|
|
6 |
свободный |
|
|
7 |
свободный |
|
|
8 |
подрулевой переключатель (габаритные лампы) |
P |
|
9 |
«масса» датчика скорости |
B |
|
10 |
питание датчика скорости |
RY |
|
11 |
выходной сигнал датчика скорости |
YR |
|
12 |
датчик уровня топлива |
B |
|
13 |
генератор |
WR |
|
14 |
датчик выключатель уровня тормозной жидкости |
GR |
|
15 |
выключатель давления масла |
YG |
|
16 |
задний обогреватель |
YB |
|
B |
1 |
задняя противотуманная фара |
Gr |
2 |
неисправность двигателя |
GY |
|
3 |
сигнальная лампочка ремня водителя |
R |
|
4 |
питание двигателя |
Y |
|
5 |
датчик температуры охлаждающей жидкости |
YW |
|
6 |
сигнальная лампочка стояночного тормоза |
G |
|
7 |
«масса» |
B |
|
8 |
«масса» |
B |
|
9 |
ABS |
R |
|
10 |
SRS (основной) |
RY |
|
11 |
сигнал оборотов двигателя |
BBl |
|
12 |
провод питания |
WG |
|
13 |
«+» дальнего света |
RB |
|
14 |
«–» дальнего света |
RW |
|
15 |
SRS (дополнительный) |
RG |
|
16 |
свободный |
|
