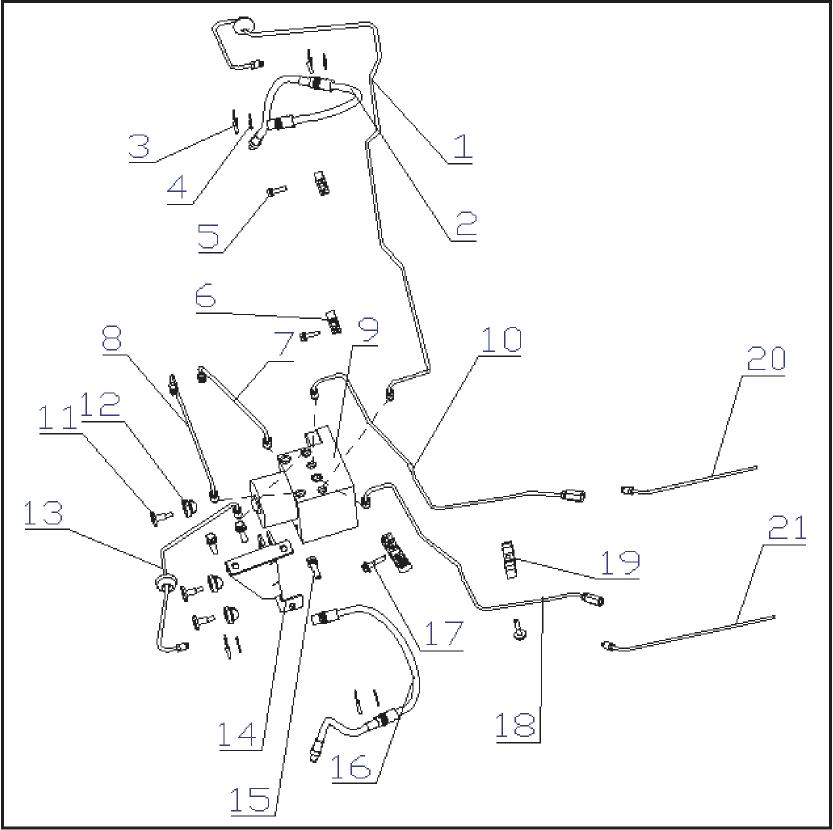

Часть 7. Трубопроводы тормозной системы.

1. Правая передняя тормозная трубка

2/16. Передний тормозной шланг

3. Скоба

4. Скоба

5. Болт и шайба

6. Хомут

7. Тормозная трубка №1 от главного тормозного цилиндра к блоку АБС

8. Тормозная трубка №2 от главного тормозного цилиндра к блоку АБС

9. Блок АБС

10. Правая задняя тормозная трубка №1

11. Болт

12. Изолятор

13. Левая передняя тормозная трубка

14. Кронштейн блока АБС

15. Болт и шайба

17. Болт и шайба

18. Левая задняя тормозная трубка №1

19. Хомут

20. Правая задняя тормозная трубка

21. Левая задняя тормозная трубка

22. Задний тормозной шланг

23. Задняя тормозная трубка №3

24: Хомут

25. Болт и шайба

26. Задняя тормозная трубка №4

1. Замена:

(1) Слейте тормозную жидкость;

(2) Отсоедините левую и правую тормозные трубки:

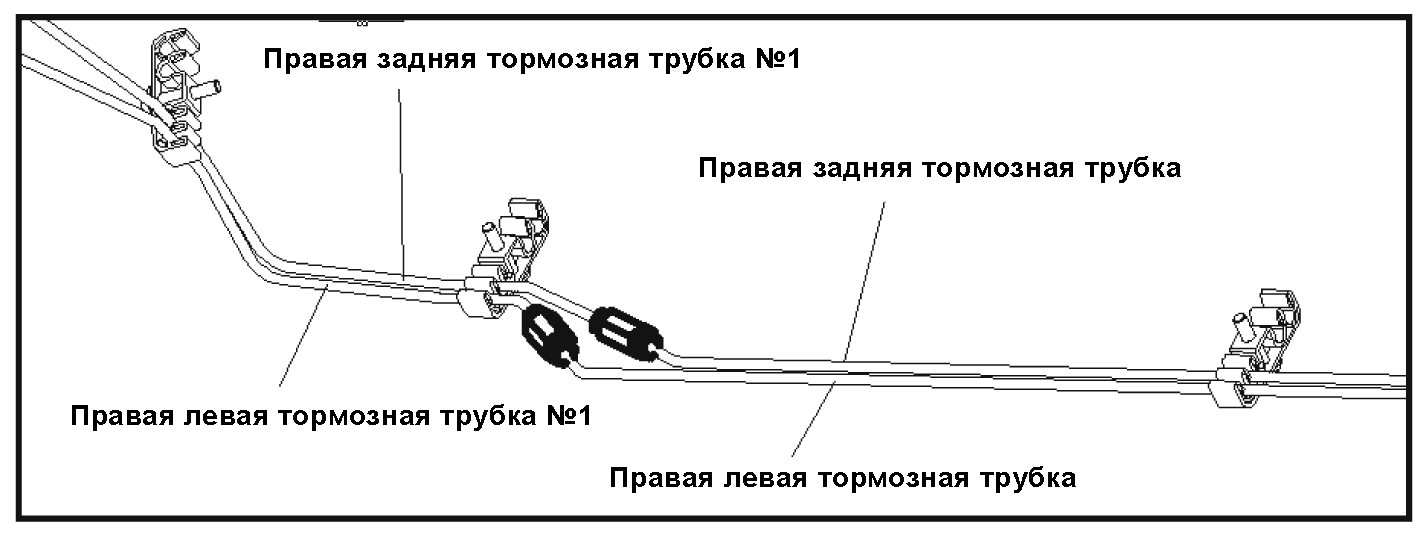

1. Ослабьте соединения. Снимите заднюю левую тормозную трубку и заднюю левую тормозную трубку №1;

2. Ослабьте соединения. Снимите заднюю правую тормозную трубку и заднюю правую тормозную трубку №1.

(3) Снимите заднюю тормозную трубку № 3 и 4:

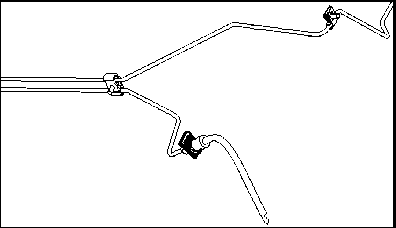

1. Ослабьте соединение шланга. Снимите скобу крепления шланга к кронштейну. Снимите тормозной шланг;

2. Снимите тормозную трубку № 3 и 4.

(4) Снимите задние тормозные шланги. Отсоедините тормозные шланги от тормозных трубок, снимите скобы крепления шлангов. Снимите тормозной шланг;

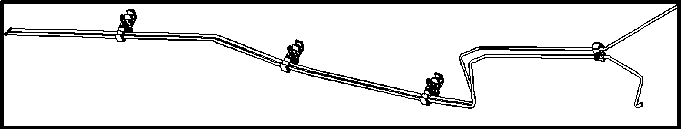

(5) Снимите заднюю левую и правую трубки;

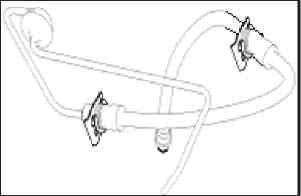

(6) Снимите передние тормозные шланги:

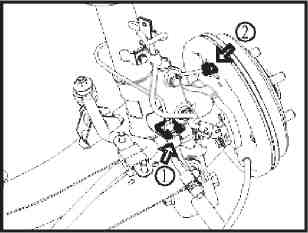

1. Ослабьте крепление передних тормозных шлангов к трубкам;

2. Снимите стопорные скобы;

3. Ослабьте крепление передних тормозных шлангов к передним тормозам. Снимите передние тормозные шланги.

7. Снимите переднюю левую и правую тормозные трубки;

8. Снимите тормозные трубки № 1 и 2 между блоком АБС и главным тормозным цилиндром;

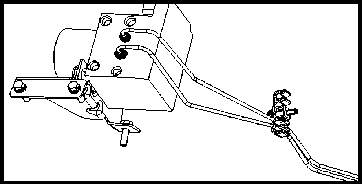

9. Ослабьте соединения трубок на блоке АБС. Снимите заднюю правую и левую трубки;

10. Отсоедините разъем проводов блока АБС;

11. Снимите 3 болта крепления кронштейна блока АБС. Снимите кронштейн;

(12) При помощи специального ключа снимите 3 болта крепления блока, снимите блок АБС;

(13) Установку проведите в обратном порядке;

Примечание:

• Болты крепления блока АБС затяните моментом 20 - 25 Нм;

• Соединения шлангов и трубок затяните моментом 12 - 16 Нм;

• Все трубки и шланги должны быть зафиксированы. Деформированные скобы крепления необходимо заменить. Не допускайте контакта трубок и шлангов с другими деталями;

• Прокачайте тормозную систему;

• Проверьте герметичность тормозной системы;

• Проверьте работу АБС при помощи диагностического тестера;

Часть 8. Стояночный тормоз.

1. Таблица неисправностей.

Приведенная ниже таблица поможет Вам найти причину неисправности. Номер указывает на приоритет вероятной причины.

Неисправность	Причина
Стояночный тормоз не до конца разблокирует тормозные колодки	1. Не отрегулирована ручка стояночного тормоза
	2. Заедание троса стояночного тормоза
	3. Не отрегулирован зазор между колодками и барабаном
	4. Повреждены или разрушены тормозные накладки
	5. Разрушена возвратная пружина

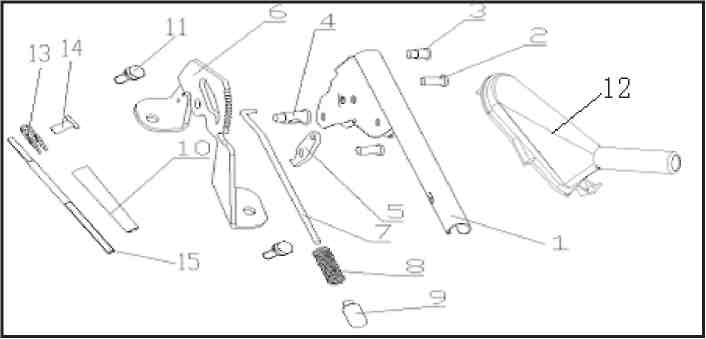

1.Ручка стояночного тормоза 2.Заклепка с плоской головкой 3.Палец 4.Заклепка с плоской головкой 5.Стопорная защелка 6.Храповик 7.Соединительная тяга 8.Возвратная пружина 9.Пластиковая втулка 10.Регулировочная гайка 11.Болт 12.Кожух ручки 13.Балансир 14.Заклепка с плоской головкой 15.Регулировочный болт.
