2. Замена:

(1) Отсоедините тормозные трубки от главного тормозного цилиндра;

(2) Далее см. информацию по замене педали тормоза.

Примечание:

• Момент затяжки резьбовых соединений главного тормозного цилиндра должен быть 12-16 Нм;

• После сборки тормозной системы, удалите воздух из системы.

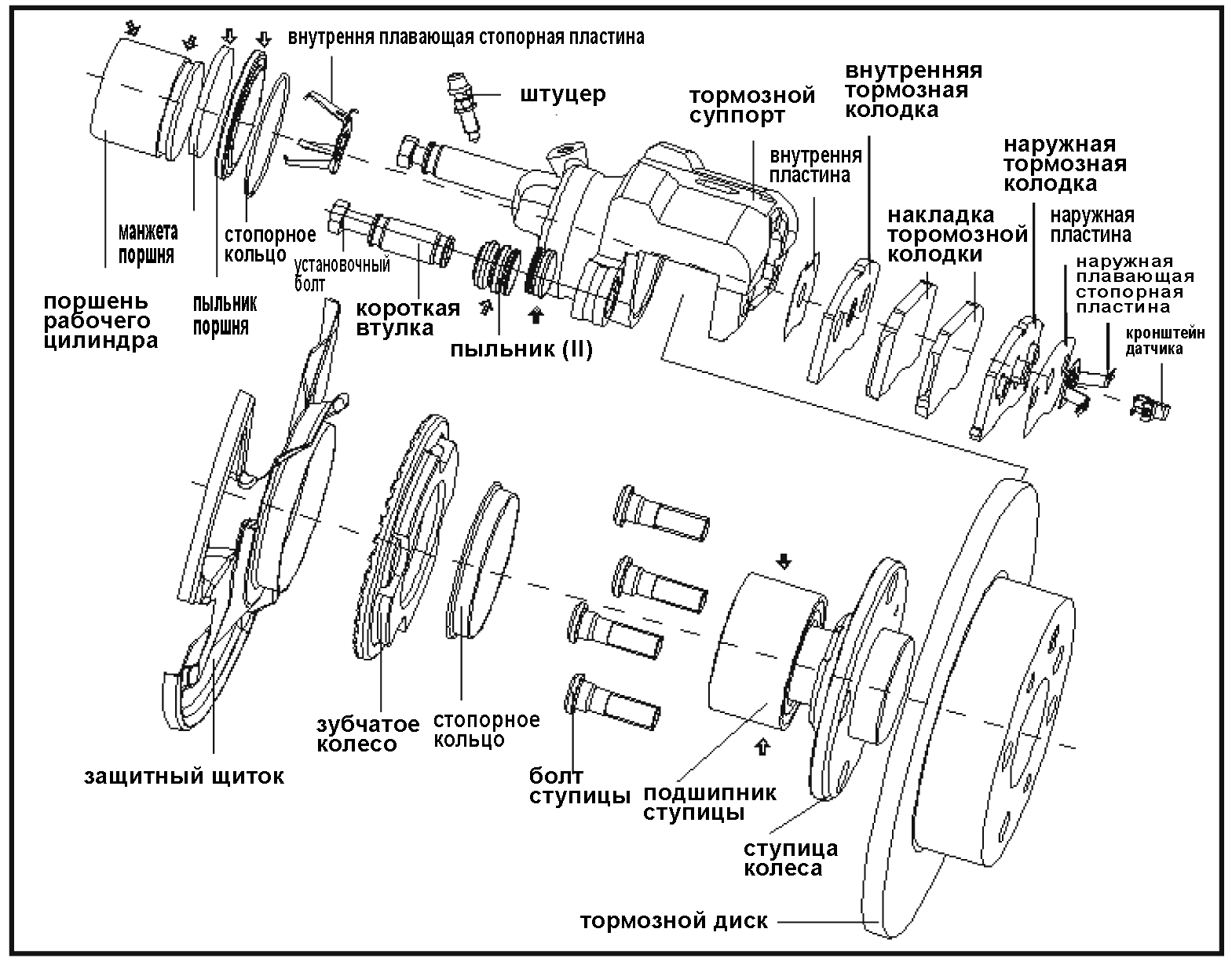

Часть 5. Передний тормозной механизм.

1. Ремонт:

1. Снимите переднее колесо;

2. Слейте тормозную жидкость;

3. Снимите тормозной суппорт;

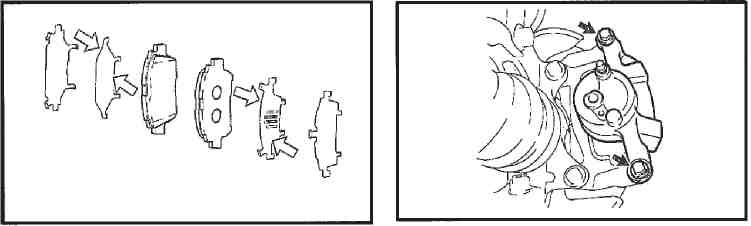

4. Снимите передние тормозные колодки;

5. Выверните штуцер прокачки системы;

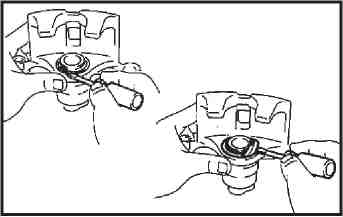

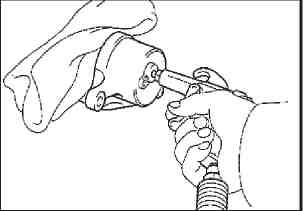

6. Снимите поршень рабочего цилиндра;

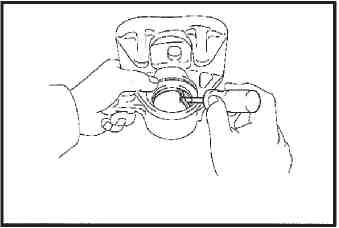

7. Снимите манжету поршня;

(8) Проверьте цилиндр и поршень. Проверьте поверхность цилиндра и поршня на наличие повреждений и износа;

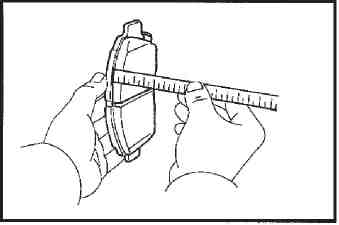

(9) Проверьте толщину тормозных накладок. Измерьте толщину. Нормальная толщина 10 мм, минимальная толщина 7 мм;

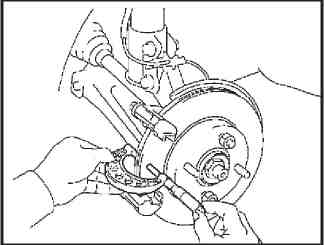

9. Проверьте толщину диска. Измерьте толщину диска при помощи микрометра. Стандартная толщина 11 мм, минимальная толщина 10 мм;

10. Снимите передний тормозной диск;

11. Установку проведите в обратном порядке.

Примечание:

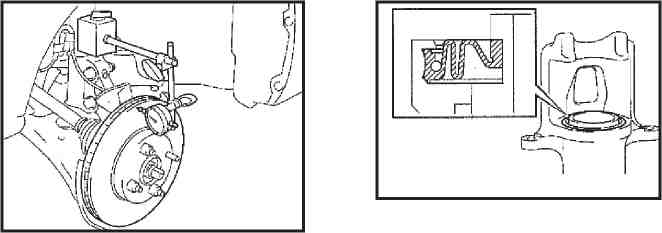

• Максимальное биение диска не должно превышать 0.05 мм (при проведении измерения выдерживайте расстояние 10 мм от края диска);

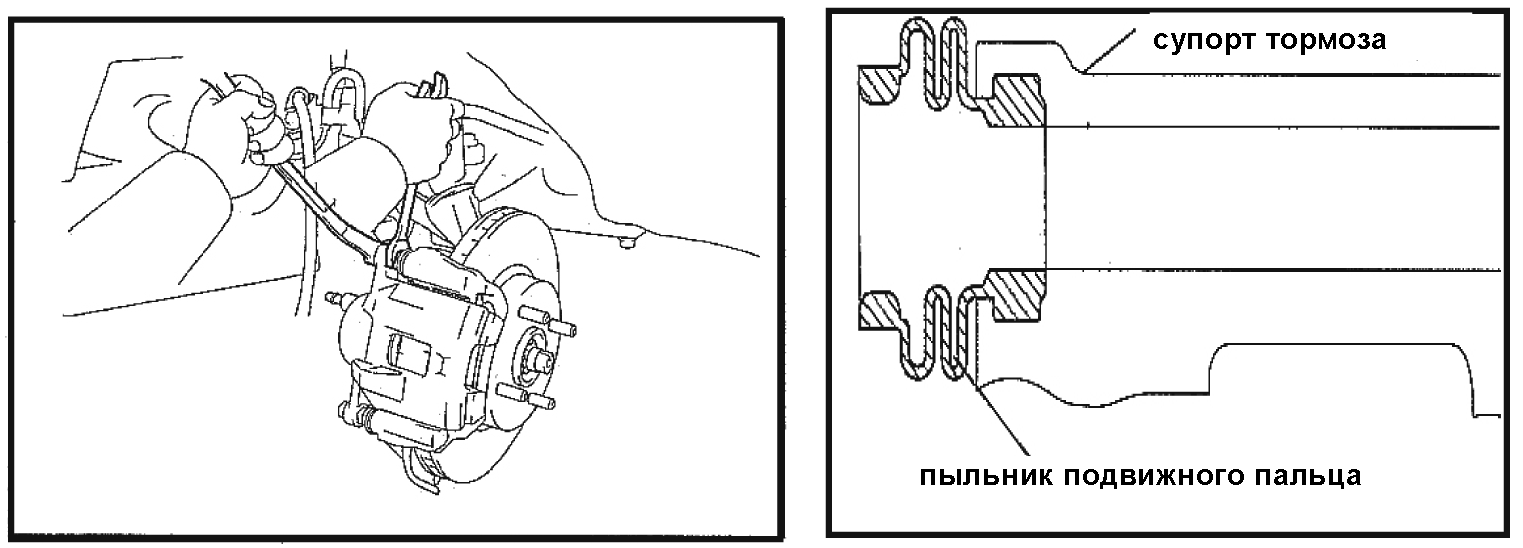

• Убедитесь в том, что все пыльники установлены правильно;

• Установите суппорт и затяните болты крепления моментом 85 - 90 Нм;

• Шумопоглащающую пластину при замене тормозных колодок также необходимо заменить;

• Убедитесь в чистоте тормозного диска и колодок;

• Установите тормозной шланг. Затяните соединение моментом 16 - 20 Нм;

• Прокачайте тормозную систему;

• Установите колесо. Затяните гайки моментом.

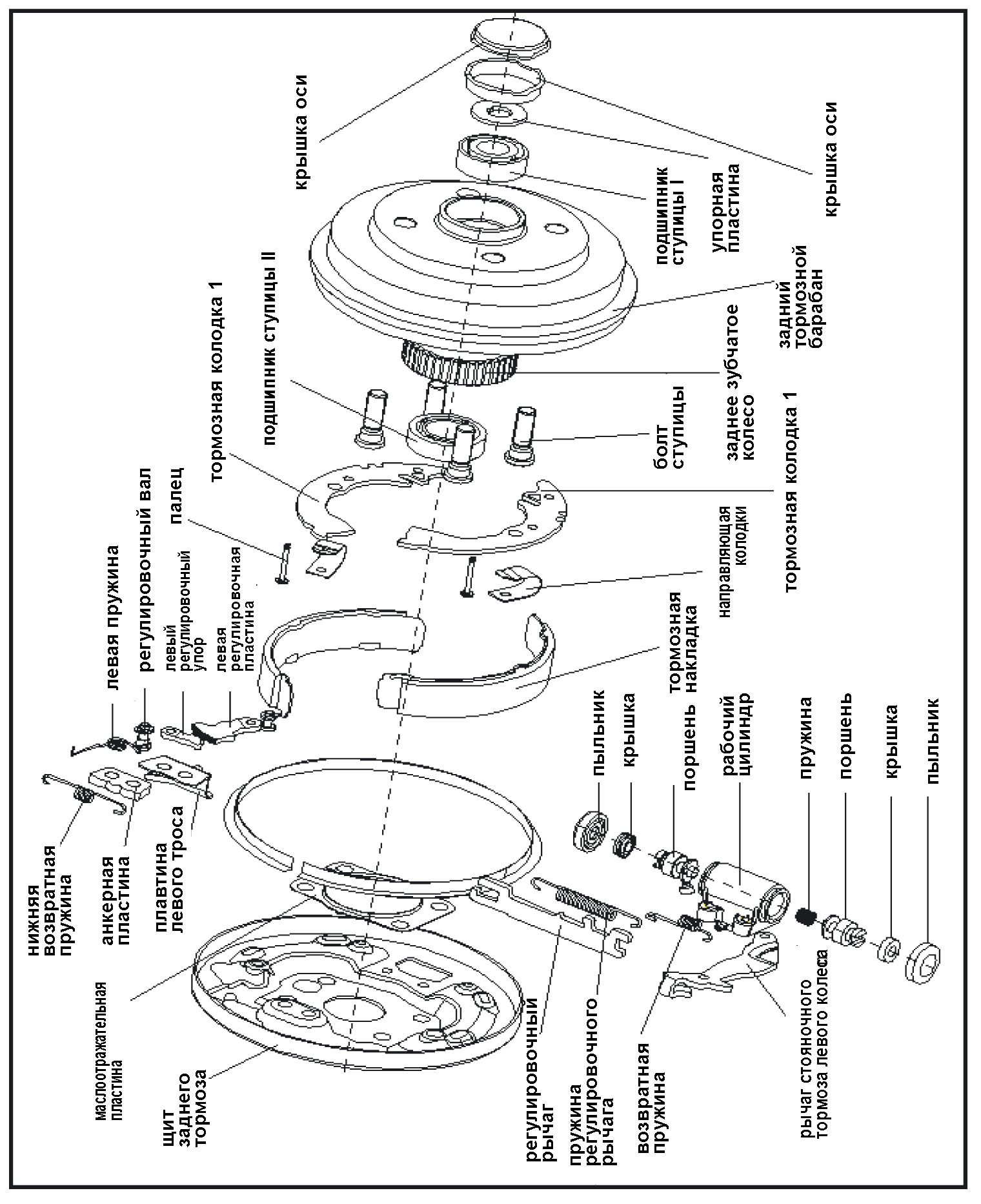

Часть 6. Задний тормозной механизм.

1. Ремонт:

1. Снимите заднее колесо;

2. Слейте тормозную жидкость;

3. Снимите тормозной барабан;

4. Снимите тормозной барабан;

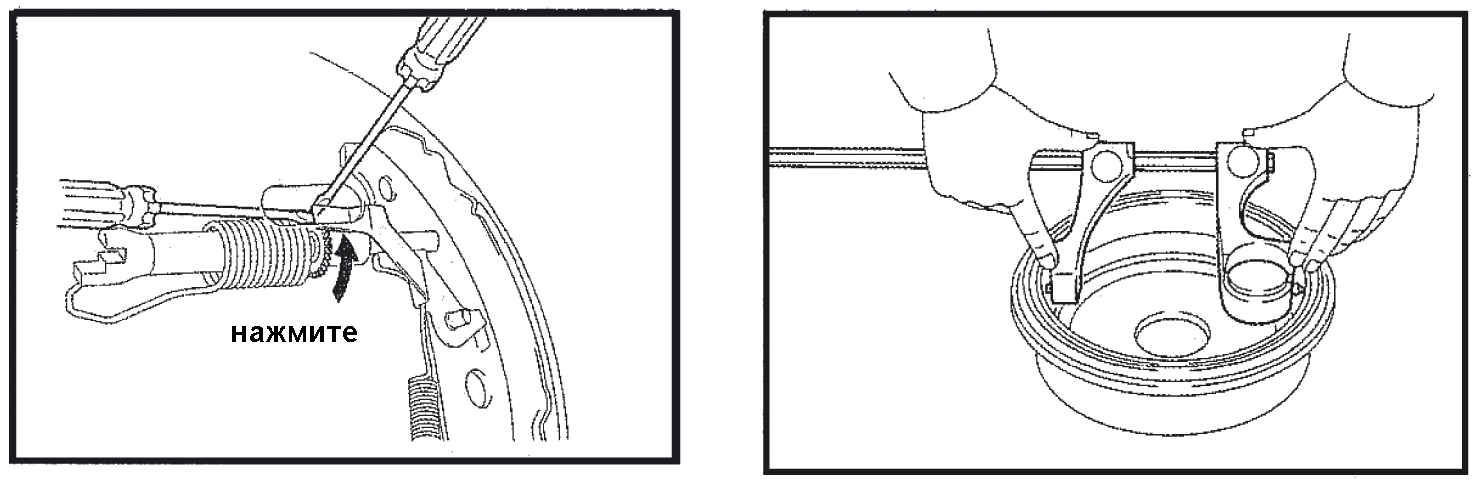

5. Измерьте внутренний диаметр тормозного барабана. Стандартное значение 180 мм, максимальное значение 181 мм;

6. Отсоедините привод стояночного тормоза;

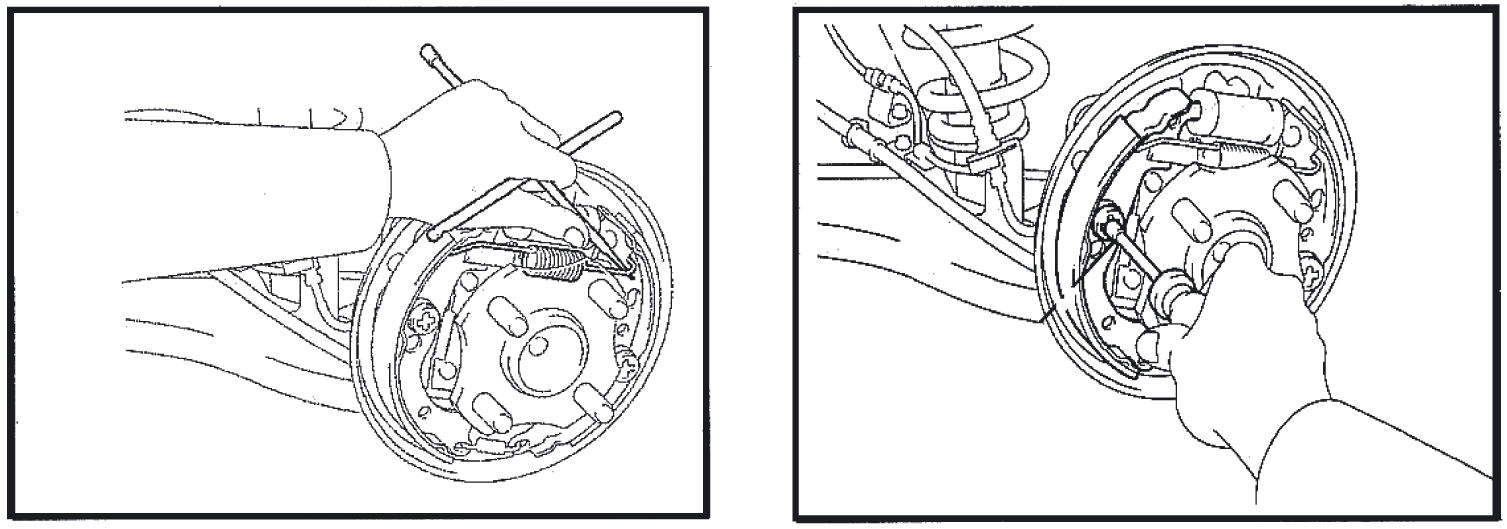

(7) Снимите тормозные колодки;

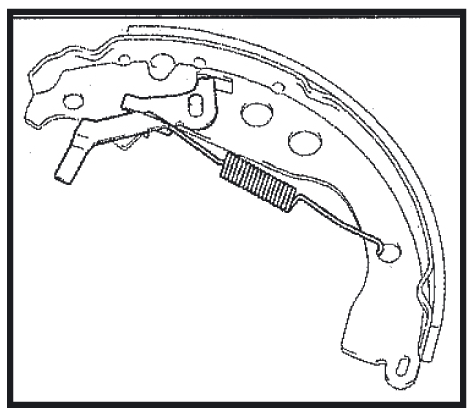

(8) Снимите тягу автоматической регулировки. Снимите пружину тяги;

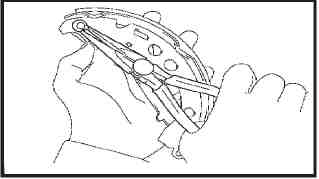

(9) Снимите возвратную пружину с тормозной колодки;

10. Снимите рычаг стояночного тормоза;

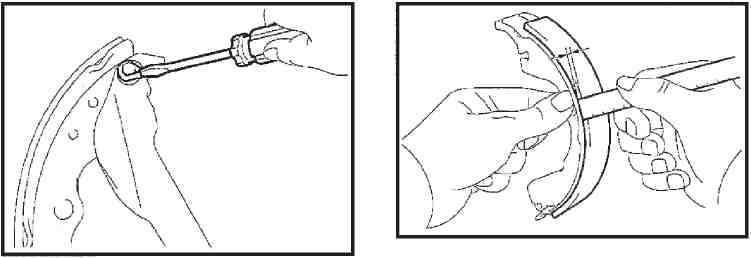

(11) Проверьте толщину тормозных накладок. Стандартная толщина 4 мм. Минимальная толщина 1.0 мм. Если толщина тормозных накладок меньше минимального значения или они повреждены, то их необходимо заменить;

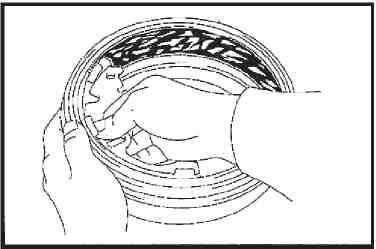

(12) Проверьте прилегание тормозной колодки к тормозному барабану. Если прилегание колодки неравномерное, замените или отрегулируйте тормозную накладку или тормозную колодку;

(13) Проверьте рабочий тормозной цилиндр. Проверьте стенки цилиндра и поршни на наличие повреждения или износа;

(14) Установите рабочий тормозной цилиндр, затяните болты крепления моментом 9 - 13 Нм;

(15) Установите датчик стояночного тормоза.

(16) Установите тормозные колодки;

(17) Установите возвратную пружину колодок;

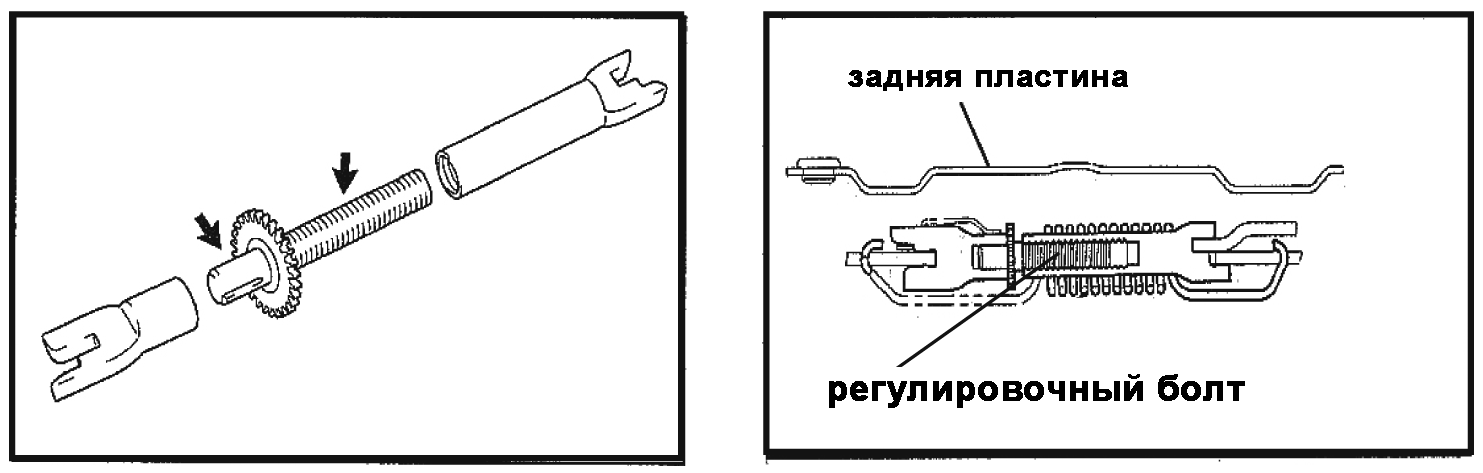

(19) Установите тягу автоматической регулировки зазора колодок;

20. Отрегулируйте начальное положение колодок, установите тормозной барабан;

21. Залейте тормозную жидкость;

22. Прокачайте тормозную систему;

23. Проверьте уровень тормозной жидкости в бачке;

24. Проверьте герметичность системы;

25. Установите заднее колесо, затяните гайки крепления колеса;

26. Проверьте работу стояночного тормоза. Проверьте свободный ход ручки стояночного тормоза, отрегулируйте при необходимости.
