Часть 3. Педаль тормоза.

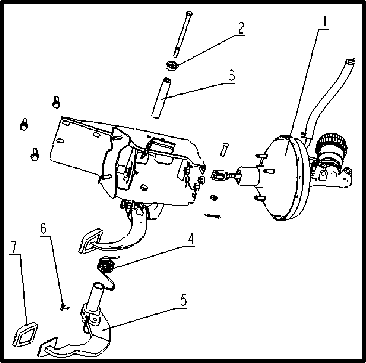

Вакуумный усилитель Прокладка Втулка Пружина Педаль тормоза Уплотнитель Накладка педали

1. Замена:

1. Снимите шплинт, шайбу и болт вакуумного усилителя. Отсоедините вакуумный усилитель и главный тормозной цилиндр;

2. Снимите педаль сцепления и педаль тормоза:

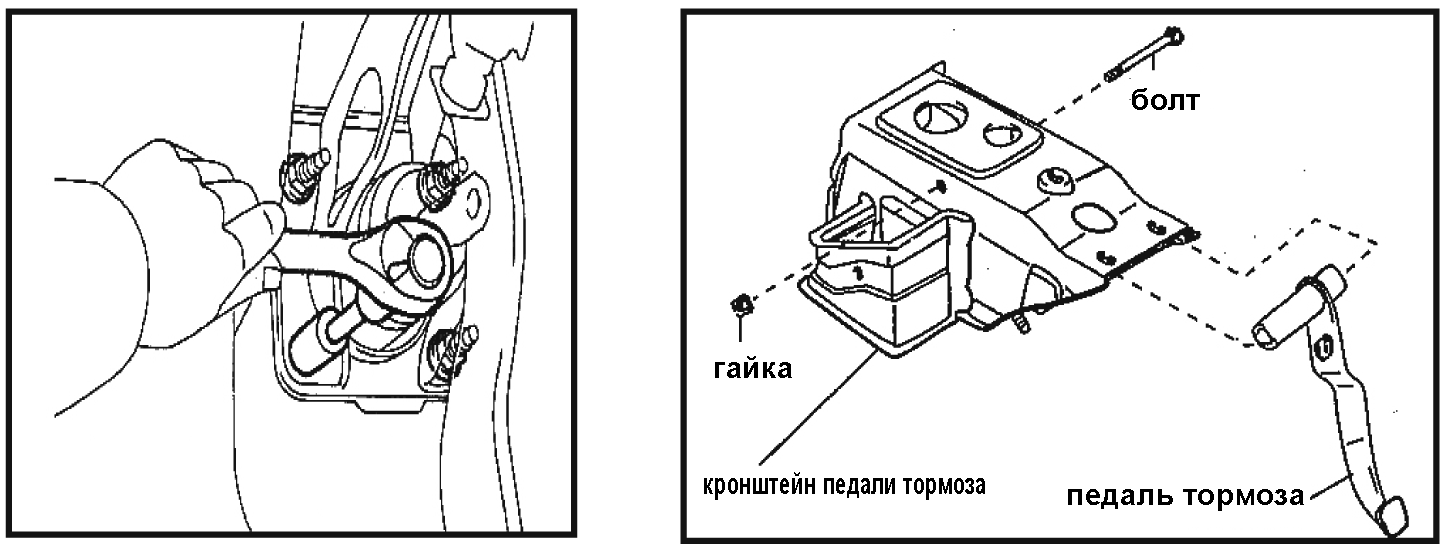

(a) Снимите 4 гайки крепления вакуумного усилителя и главного тормозного цилиндра к кронштейну педали тормоза;

(b) Снимите 3 болта крепления педали сцепления и педали тормоза к моторному щиту. Снимите педаль сцепления и педаль тормоза.

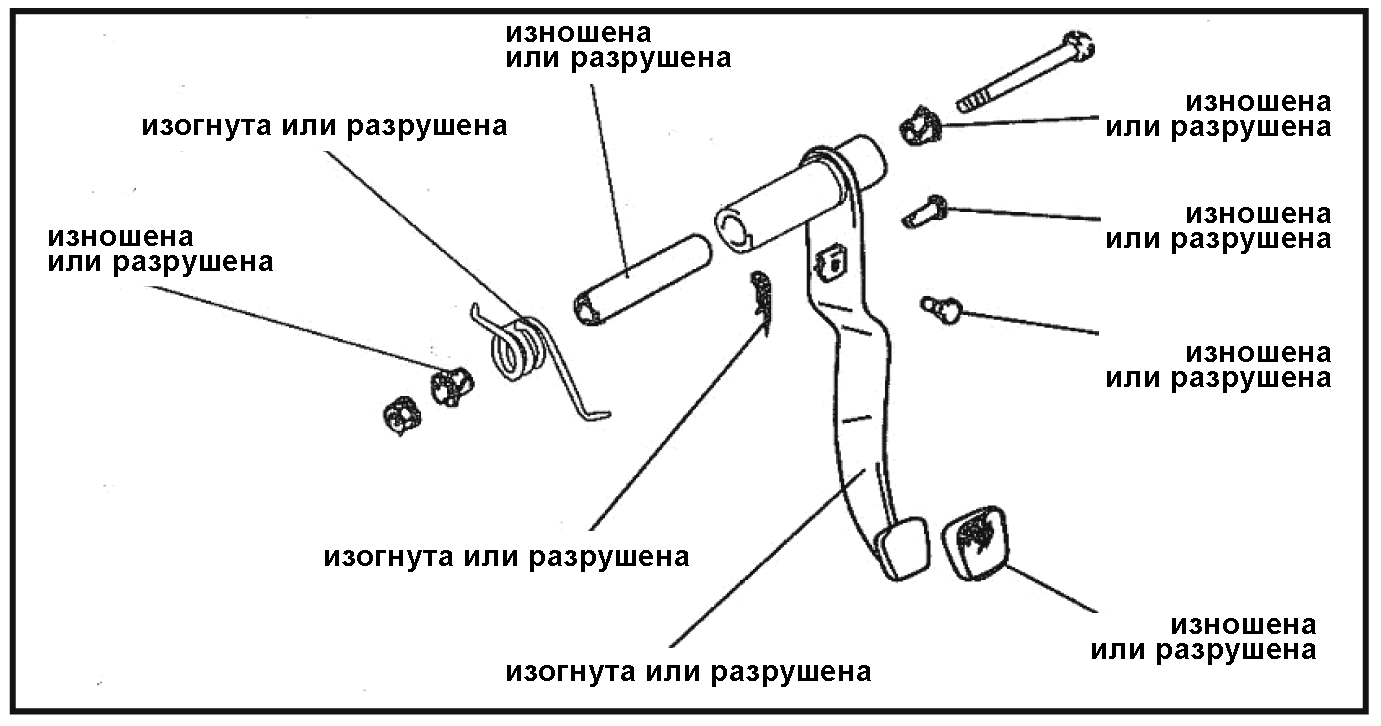

3. Снимите болт и гайку педали тормоза, пружину, втулку, рычаг педали;

4. Снимите педаль в сборе, снимите накладку педали и прокладку рычага;

5. Установку проведите в обратном порядке.

Примечание:

• Во время установки смазывайте поверхности трения;

• После установки педали тормоза убедитесь, что педаль тормоза перемещается свободно;

• Момент затяжки болтов крепления к моторному щиту 16-20 Нм;

• Затяните 4 болта крепления вакуумного усилителя в сборе с главным цилиндром к кронштейну педали тормоза моментом 16-20 Нм;

2. Проверка педали тормоза:

(1) Проверка и регулировка высоты педали тормоза:

1. Высота педали тормоза от пола должна составлять 176 - 181 мм;

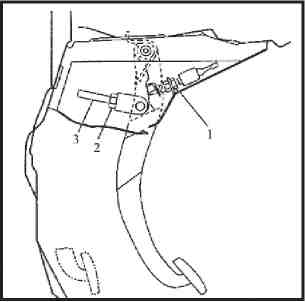

2. Отрегулируйте высоту педали тормоза:

• Ослабьте гайку крепления включателя сигнала тормоза;

• Установите включатель сигнала в нужное положение;

• Проверьте работу включателя, сигнал тормоза должен загораться при нажатии на педаль на 5 - 15 мм;

• Затяните гайку крепления включателя сигнала тормоза.

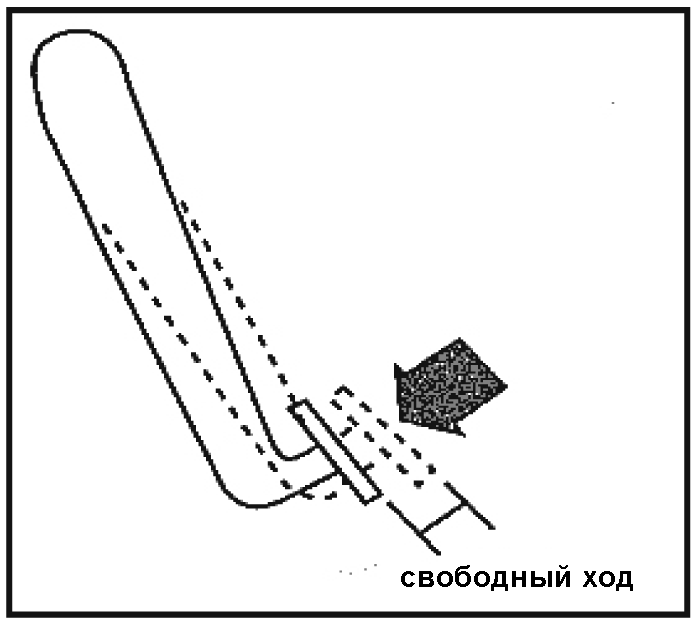

(2) Проверьте свободный ход педали тормоза:

1. Выключите двигатель, нажмите на педаль тормоза несколько до тех пор, пока давление в вакуумном усилителе не выровняется с атмосферным давлением;

2. Нажмите на педаль тормоза до сопротивления, свободный ход педали тормоза должен быть 10 - 30 мм;

Часть 4. Вакуумный усилитель и главный тормозной цилиндр.

1. Проверка:

(1) Проверка вакуумного усилителя:

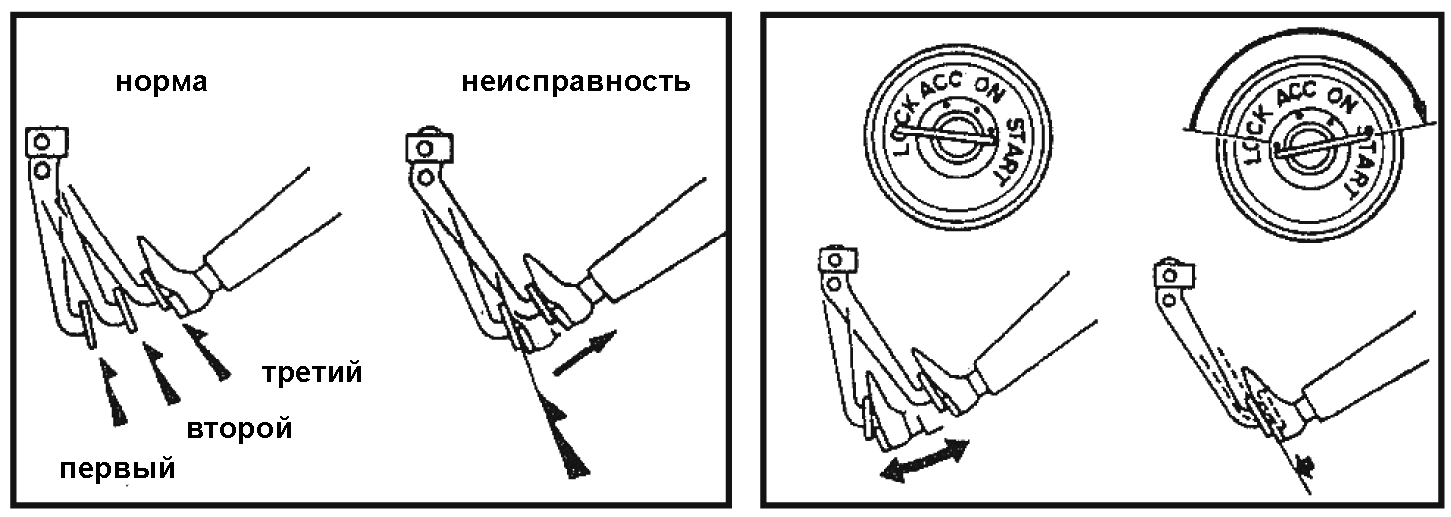

(a) Проверка герметичности:

• Запустите двигатель, дайте ему поработать 1-2 мин, затем заглушите. Слегка нажмите несколько раз на педаль тормоза. Если усилие на педали нарастает постепенно с каждым нажатием на педаль, значит усилитель герметичен;

• Нажмите на педаль тормоза при работающем двигателе, остановите двигатель с нажатой педалью. Если не произошло никаких изменений в течение 30 секунд после остановки двигателя, усилитель герметичный.

(b) Проверка работы. Нажмите на педаль тормоза и запустите двигатель. Если педаль опускается вниз, вакуумный усилитель работает нормально.

(2) Проверка вакуумного клапана:

• Отсоедините вакуумный шланг;

• Проверьте разрежение в этом шланге;

Примечание: Обратите внимание на метку на соединительном шланге во время установки. Не установите шланг в обратном направлении.
