Часть 5. Замена прокладки головки блока цилиндров.

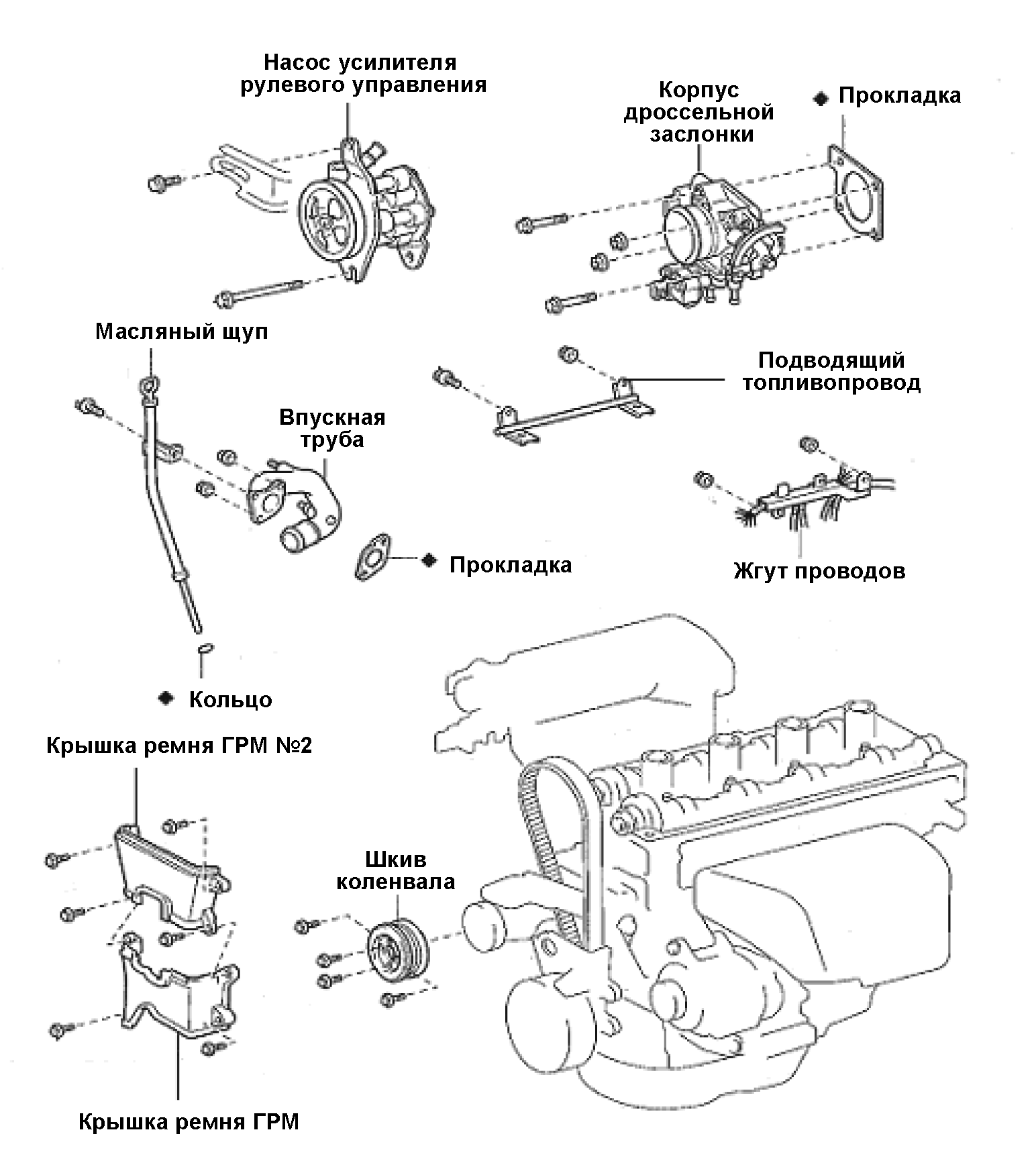

1. Навесные детали двигателя.

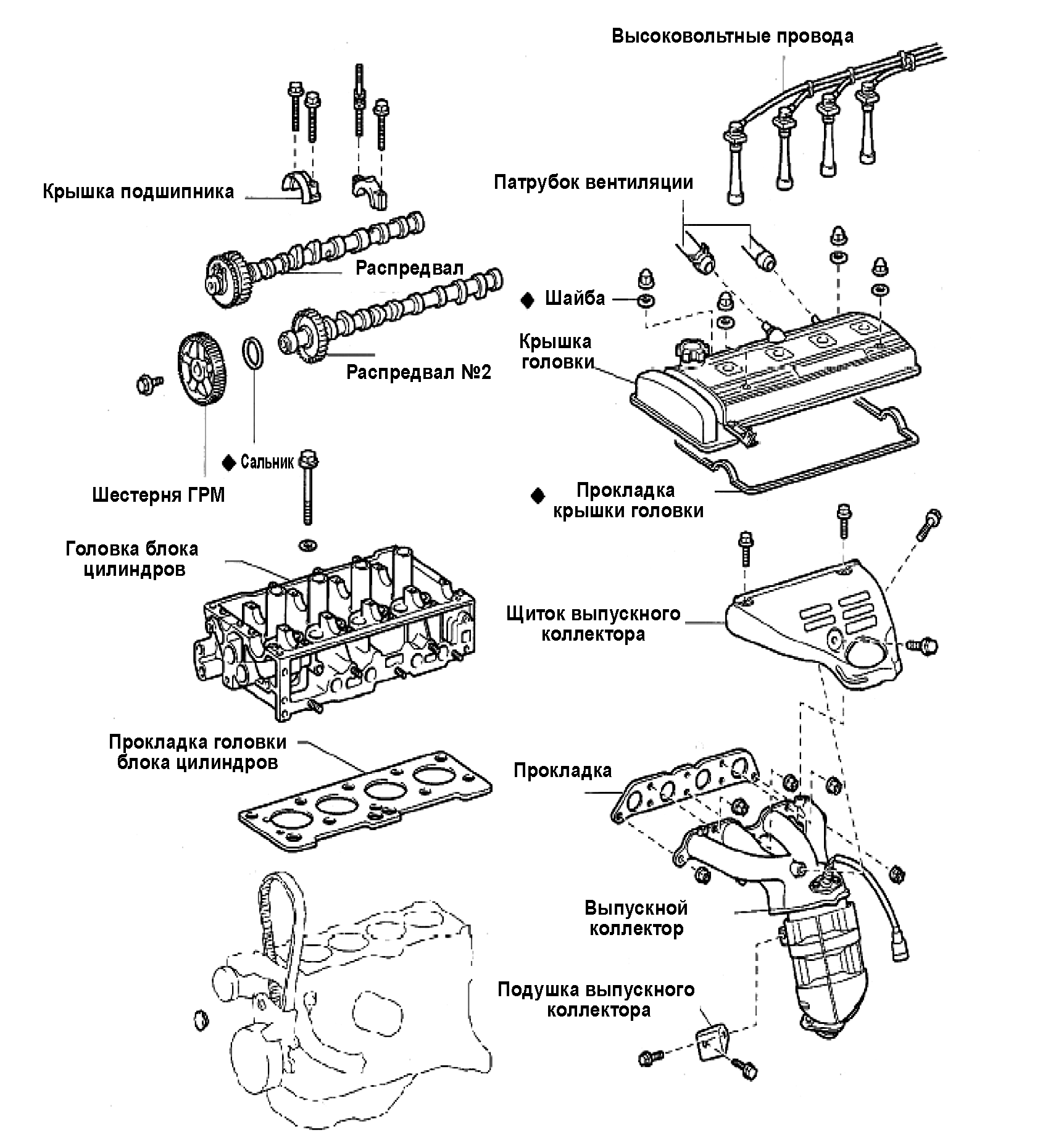

2. Конструкция головки блока цилиндров.

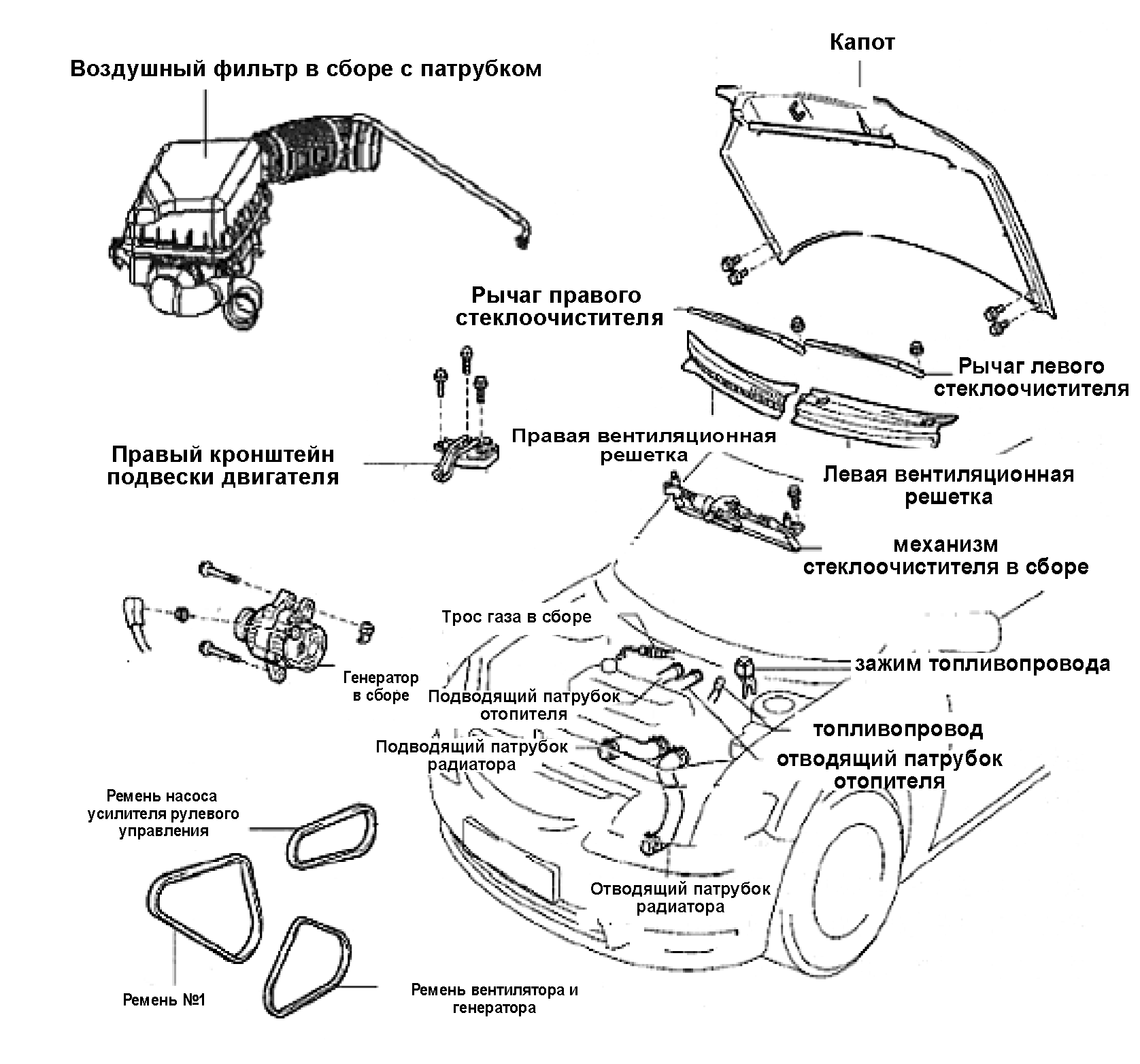

3. Расположение деталей под капотом.
3. Снятие прокладки:
Отсоедините все провода от двигателя;
Снимите воздушный фильтр с патрубком;
Отсоедините масляные трубки и патрубки системы охлаждения;
Отсоедините аккумулятор;
Отсоедините приводные валы;
Отсоедините левый, правый, задний кронштейн опор двигателя;
Снимите двигатель;
Снимите ремень компрессора кондиционера;
Снимите ремень насоса усилителя рулевого управления;
Отсоедините катушку зажигания и высоковольтные провода;
Снимите крышку головки блока цилиндров;
Отсоедините генератор;
Снимите корпус дроссельной заслонки;
Снимите опору впускного коллектора;
Отсоедините масляный щуп;
Отсоедините топливопровод;
Отсоедините жгут проводов;
Отсоедините насос усилителя рулевого управления;

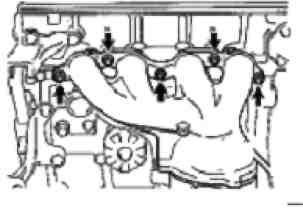

Отсоедините выпускной коллектор (Рис.71).
Рис. 71

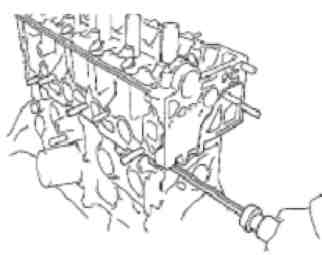

Отсоедините при помощи рычага головку блока цилиндров от блока (Рис.72);
Рис. 72
Снимите прокладку головки блока цилиндров.
3. Установка прокладки:
Установите прокладку головки блока цилиндров;
Установите головку блока цилиндров; - НЕТ МОМЕНТОВ ЗАТЯЖКИ
Установите выпускной коллектор:
Установите новую прокладку и 5 болтов крепления. Момент затяжки 34Нм;
Установите опору выпускного коллектора при помощи 2-х болтов;
Установите тепловой щиток при помощи 4-х болтов. Момент затяжки 17Нм.
Установите насос усилителя рулевого управления;
Установите жгут проводов;
Установите топливо провод;

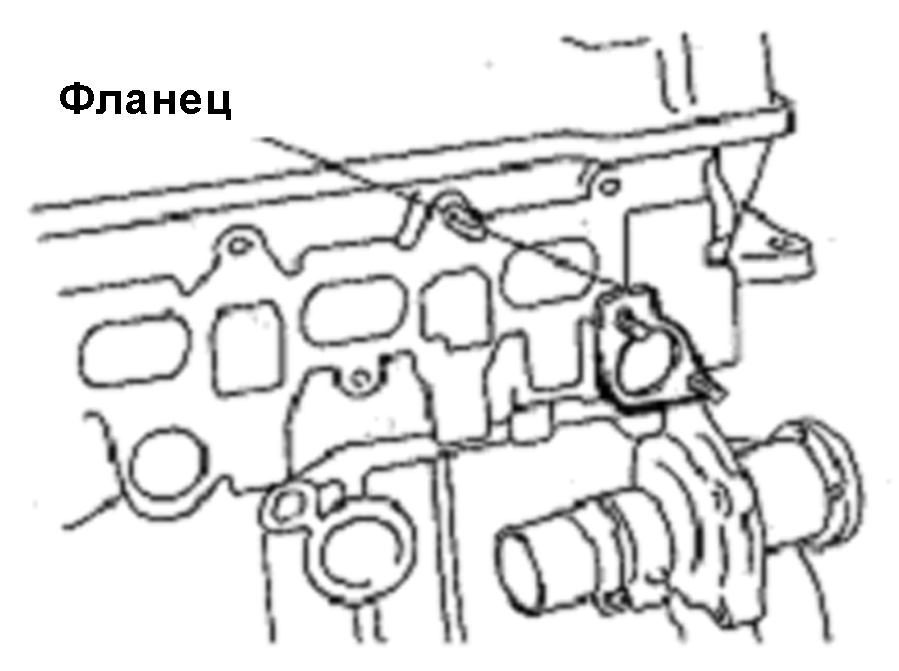

Установите новую прокладку на фланец головки блока цилиндров. Установите подводящую водяную трубу (Рис.73).
Рис. 73
Установите опору впускного коллектора;
Установите корпус дроссельной заслонки в сборе;
Установите распредвалы;
Установите крышку головки блока цилиндров;
Установите двигатель в моторный отсек;
Установите правый, левый и задний кронштейны опор двигателя;
Установите приводные валы;
Установите катушку зажигания и провода высокого напряжения;
Воздушный фильтр в сборе с патрубком;
Установите масляные трубки и водяные патрубки;
Установите передние колеса;
Подсоедините все провода к двигателю;
Проверьте компрессию в цилиндрах;
Проверьте уровень CO/CН;
Проверьте обороты холостого хода и момент зажигания.
