2. Установка:

1. Установите катушку зажигания и высоковольтные провода;

2. Установите масляный фильтр;

3. Установите выпускной коллектор:

1. Установите новую прокладку и закрепите его 5-ю гайками. Момент затяжки 34 Нм;

2. Установите опору выпускного коллектора при помощи 2-х болтов. Момент затяжки 59 Нм;

3. Установите верхний тепловой экран при помощи 4-х болтов. Момент затяжки 17Нм;

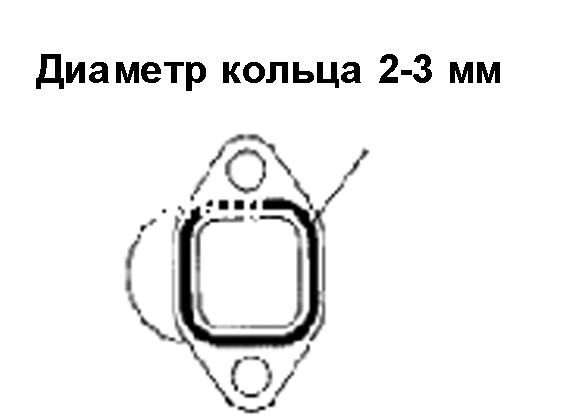

(4) Установите трубку головки блока для выпускного патрубка системы охлаждения (Рис.29, 30);

Рис. 29

Рис. 30

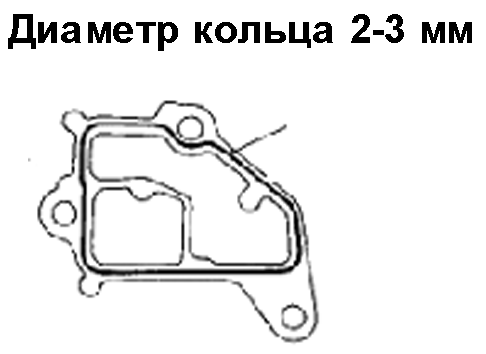

(5) Установите трубку головки блока для впускного патрубка системы охлаждения (Рис.31, 32);

Рис. 31

Рис. 32

6. Установите датчик давления моторного масла;

7. Установите датчик положения коленвала. Момент затяжки 9,3Нм;

8. Установите датчик температуры охлаждающей жидкости. Момент затяжки 15 Нм;

9. Установите датчик детонации Момент затяжки 44 Нм;

(10) Установите впускной коллектор (Рис.33). Установите впускной коллектор с новой прокладкой. Равномерно затяните болты и гайки в несколько приемов;

11.

    Рис. 33

    Установите форсунки;

12. Установите маховик (Рис.34). Установите и равномерно затяните болты крепления как показано на рисунке. Момент затяжки 78 Нм;

Рис. 34

13. Установите сцепление;

14. Установите маховик и зубчатый венец (Рис.35.):

1. Установите маслоотражатель, он должен быть обращен к КПП;

2. Установите маховик и зубчатый венец на коленвал;

(c) Установите и равномерно затяните болты крепления как показано на рисунке. Момент затяжки 64 Нм.

Рис. 35

13. Установите КПП;

14. Установите стартер;

15. Установите кронштейн насоса усилителя рулевого управления;

16. Установите регулировочный кронштейн насоса усилителя рулевого управления при помощи 2-х болтов;

17. Подсоедините насос усилителя рулевого управления;

18. Установите двигатель и КПП в подкапотное пространство;

19. Подсоедините рычаги подвески;

20. Подсоедините левый и правый рулевые наконечники;

21. Подсоедините правый и левый датчики АБС;

22. Установите левую и правую гайки полуосей;

    25. Установите приемную трубу глушителя;

    26. Подсоедините провода;

    27. Установите регулировочный кронштейн ремня компрессора кондиционера;

    28. Подсоедините компрессор;

    29. Установите генератор;

    30. Установите ремень компрессора кондиционера;

    31. Установите ремень генератора;

    32. Установите радиатор;

    33. Установите дроссельную заслонку в сборе;

    34. Установите топливопроводы;

    35. Установите аккумулятор;

    36. Установите воздушный фильтр с патрубком;

    37. Установите передние колеса;

    38. Залейте моторное масло;

    39. Залейте охлаждающую жидкость;

    40. Проверьте наличие подтекания масла;

    41. Проверьте наличие подтекания охлаждающей жидкости;

    42. Проверьте наличие подтекания топлива;

    43. Проверьте обороты холостого хода и момент зажигания;

    44. Проверьте уровень CO/СH;

    45. Проверьте и отрегулируйте схождение передних колес;

    46. Проверьте датчики АБС.
