7. Регулировка зазора выпускных клапанов (Рис.17). Снятие регулировочных шайб.

1. Поверните коленвал так, чтобы кулачек распредвала был направлен вверх;

2. Направьте прорезь толкателя клапана вперед по ходу движения автомобиля;

3. Нажмите на толкатель клапана, поместите специальный инструмент между распредвалом и толкателем клапана.

Рис. 17

Рис. 18 Рис. 19

8. Установка крышки головки блока цилиндров:

1. Удалите остатки старой прокладки;

2. Нанесите герметик на контактную поверхность головки блока цилиндров с крышкой;

3. Подсоедините разъемы проводов;

4. Установите прокладку крышки на головку блока цилиндров;

5. Установите крышку головки блока цилиндров, 4 шайбы, и 4 винта. Момент затяжки 7.8 Нм;

6. Подсоедините 2 шланга вентиляции к крышке головки блока цилиндров;

7. Подсоедините разъем генератора;

8. Подсоедините разъем датчика давления масла;

9. Установите хомут крепления жгута проводов;

10. Подсоедините разъем компрессора кондиционера.

9. Установите катушку зажигания и высоковольтные провода.

10. Проверьте отсутствие утечек масла.

Раздел 2. Компоненты двигателя.

Часть 1. Компоненты двигателя.

Рис. 20

Рис. 21

Часть 2. Замена компонентов двигателя.

1. Снятие двигателя и его компонентов:

1. При проведении работ не допускайте разлива топлива;

2. Слейте охлаждающую жидкость;

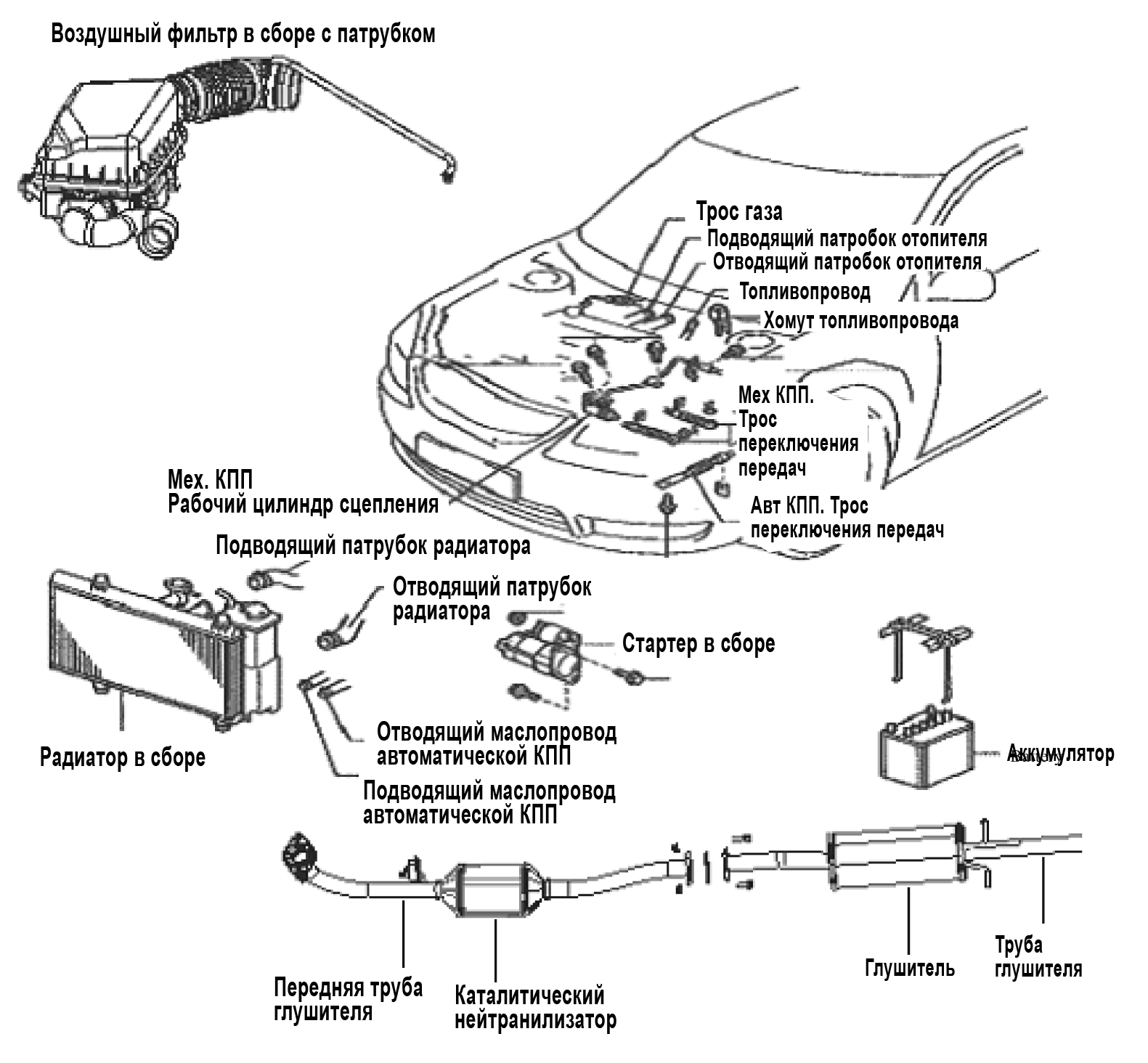

3. Отсоедините воздушный фильтр в сборе с патрубком(Рис.23);

Рис. 23

4. Снимите аккумулятор;

5. Снимите топливо проводы;

6. Отсоедините водяные патрубки системы охлаждения, патрубки отопителя;

7. Ослабьте гайку и снимите трос дросселя;

8. Снимите дроссельную заслонку в сборе;

9. Снимите бачок насоса усилителя рулевого управления;

10. Отсоедините приемную трубу глушителя;

11. Снимите пыльник рулевого вала;

12. Снимите гайку ступицы переднего колеса;

13. Снимите датчик АБС;

14. Снимите шплинт с наконечника рулевой тяги;

15. Отсоедините нижний рычаг подвески;

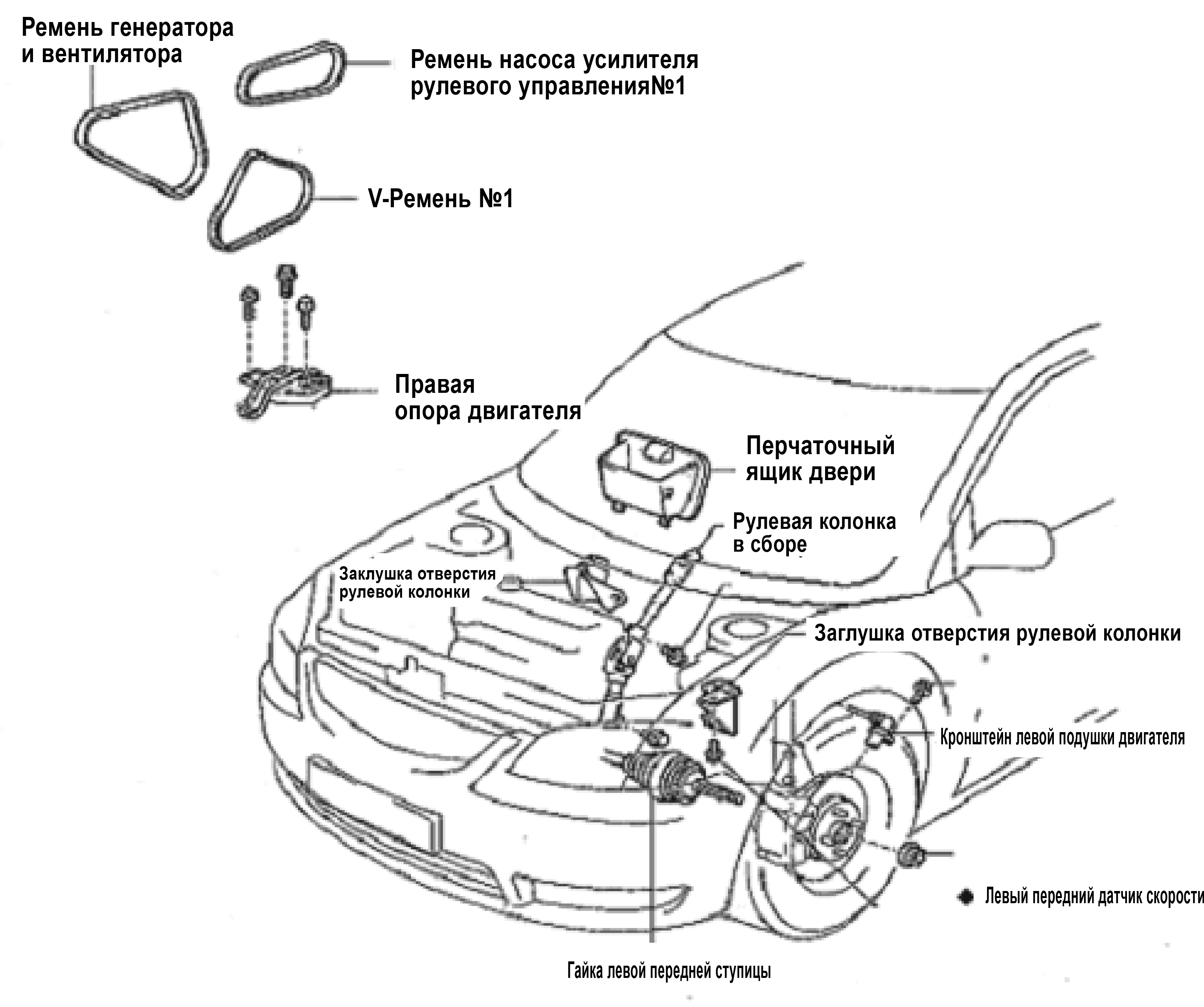

16. Отсоедините передний ШРУС в сборе(Рис.25). Для снятия ШРУСа используйте пластиковый молоток;

17. Отсоедините трос переключения передач или тягу переключения передач;

18. Отсоедините рабочий цилиндр сцепления или трос сцепления;

19. Снимите двигатель в сборе с КПП:

1. Подвесьте двигатель на лебедке ;

2. Открутите 3 болта. Отсоедините кронштейн правой подушки (Рис.26);

3. Открутите 1 болт. Отсоедините кронштейн левой подушки;

4. Открутите 1 болт. Отсоедините кронштейн задней подушки;

5.

   Рис. 26

   П



   Рис. 25

   однимите двигатель и КПП.

20. Снимите радиатор системы охлаждения;

21. Снимите приводные ремни;

22. Снимите компрессор кондиционера;

23. Снимите стартер в сборе;

24. Отсоедините насос усилителя рулевого управления и его кронштейн;

25. Отсоедините коробку передач;

26. Отсоедините корзину сцепления;

27. Снимите диск сцепления;

28. Отсоедините маховик;

29. Снимите заднюю крышку двигателя;

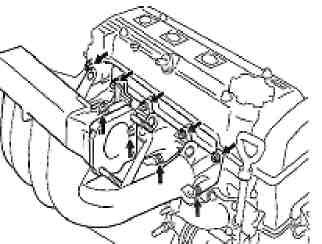

30. Снимите форсунки и впускной коллектор (Рис.27);

Рис. 27

31. Снимите датчик детонации;

32. Снимите датчик температуры охлаждающей жидкости;

33. Снимите датчик положения коленвала;

34. Снимите датчик давления моторного масла;

35. Снимите выпускной коллектор (Рис.28);

36. Снимите масляный фильтр;

37. Снимите катушку зажигания и высоковольтные провода;

Рис. 28
