Часть 2. Тяговый привод переключения передач.

1. Замена:

1. Снимите рычаг переключения;

2. Снимите чехол рычага, вытяните его вверх;

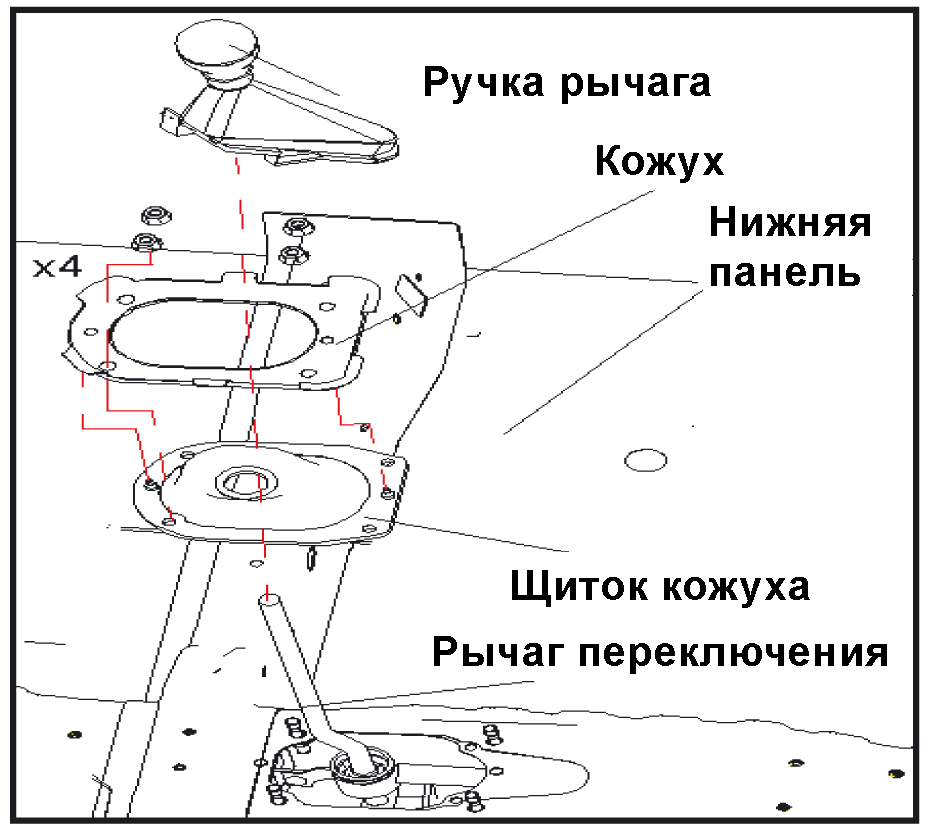

3. Ослабьте установочные винты рычага;

4. Снимите вспомогательную консоль;

5. Снимите щиток рычага. Открутит 4 гайки крепления щитка к корпусу;

6. Снимите держатель кожуха;

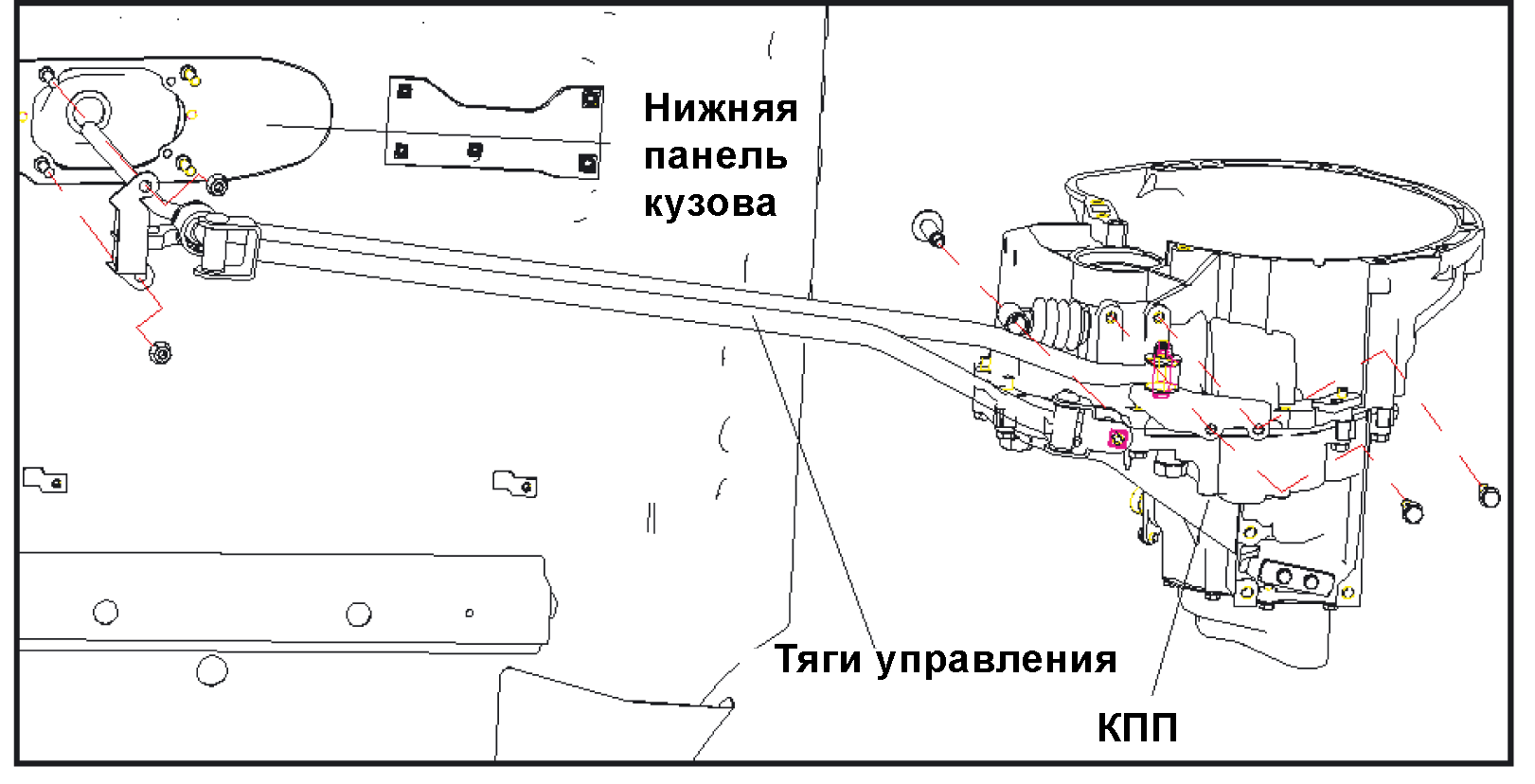

7. Снимите тягу механизма в сборе:

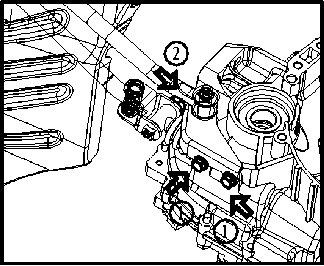

(a) Открутите соединительный болт тяги (2);

(b) Открутите 2 болта (1);

(c) Открутите 2 гайки крепления тяни к корпусу в туннеле.

(6) Установку проведите в обратном порядке.

Примечание:

• Момент затяжки болта тяги: 40 - 50 Нм;

• Момент затяжки 2-х гаек крепления механизма к кузову 20 - 25 Нм;

• Фиксатор кожуха должен быть установлен должным образом, иначе защита от пыли будет неэффективной;

• Гайки крепления кожуха необходимо затянуть моментом 20 - 25 Нм;

• Убедитесь в том, что правильно установили табличку со схемой переключения передач на верху ручки рычага переключения передач;

• Проверьте правильность установки рычага переключения передач, перемещения рычага должны быть легкими, крепление надежным. В нейтральном положении, рычаг должен находится вертикально.

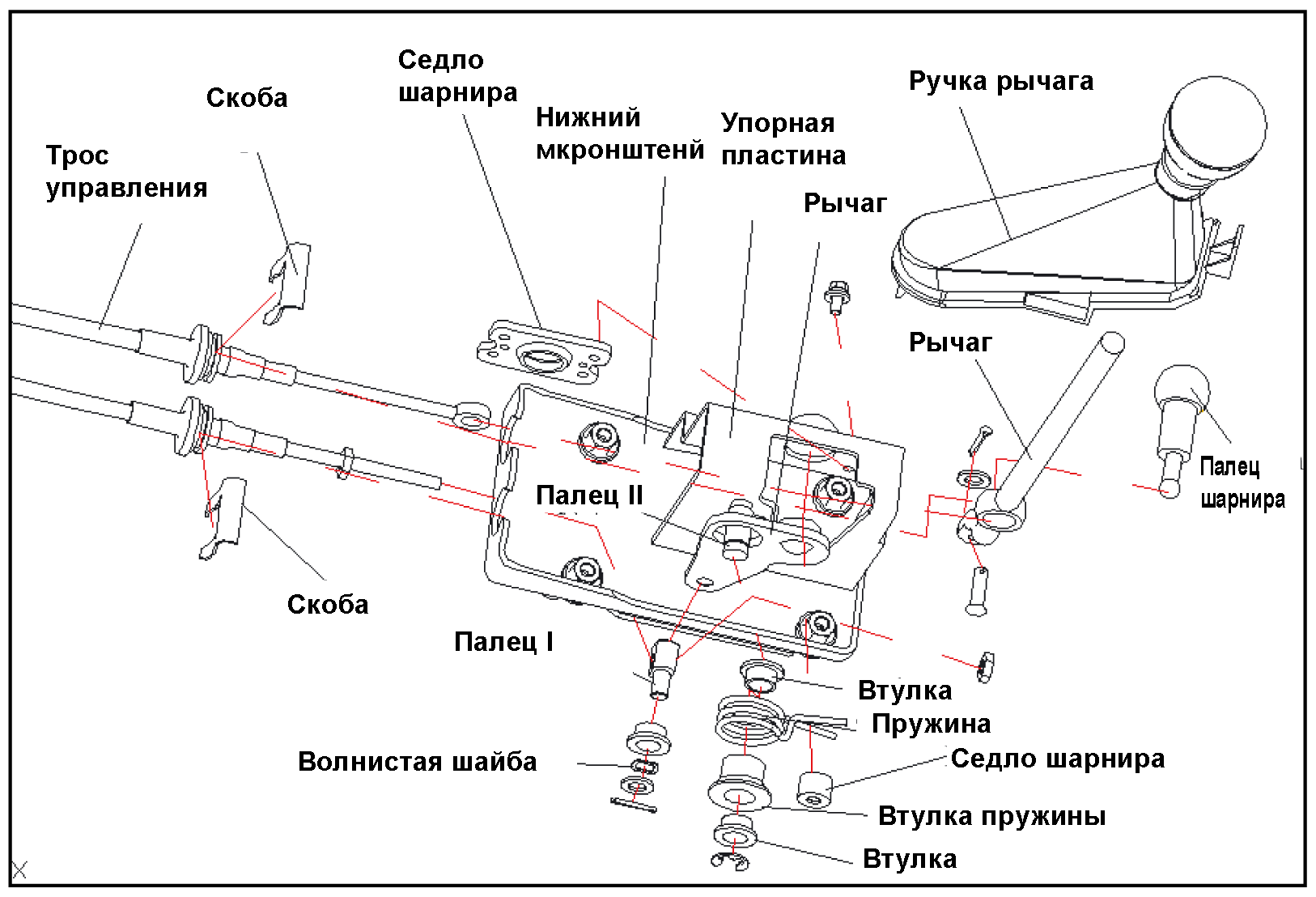

Часть 3. Тросовый привод переключения передач.

1. Замена:

(1) Снимите рычаг переключения в сборе:

(a) Отсоедините чехол рычага, вытяните его вверх;

(b) Ослабьте установочные винты рычага. Снимите рычаг.

1. Снимите вспомогательную консоль;

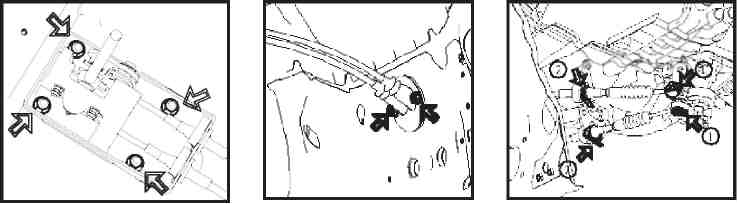

2. Снимите 4 гайки крепления кулисы переключения;

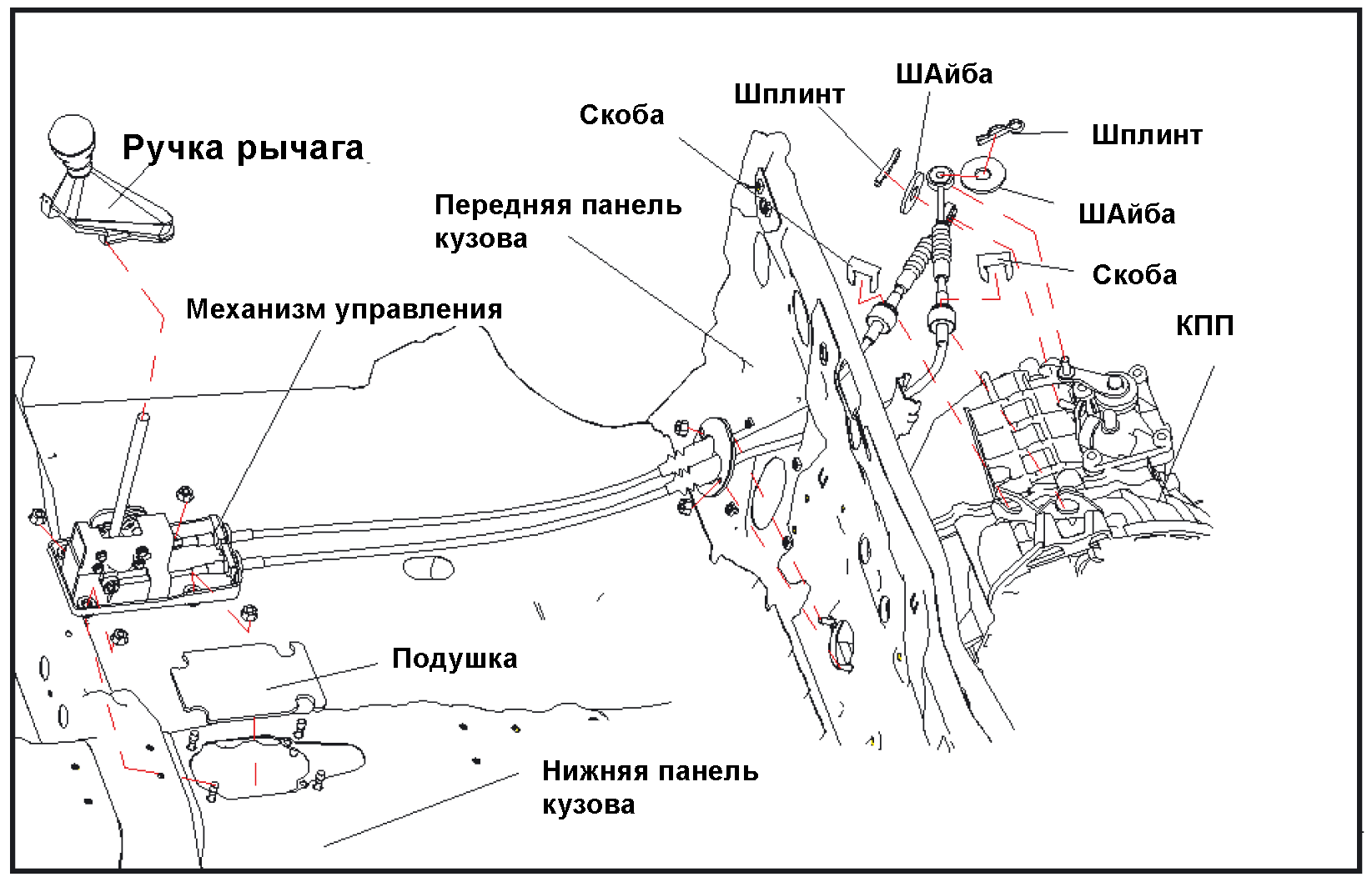

3. Снимите механизм управления в сборе:

(a) Открутите гайки прижимной пластины тросов;

(b) Снимите шплинт и шайбу крепления троса к рычагу;

(c) Снимите с кронштейнов скобы крепления тросов.

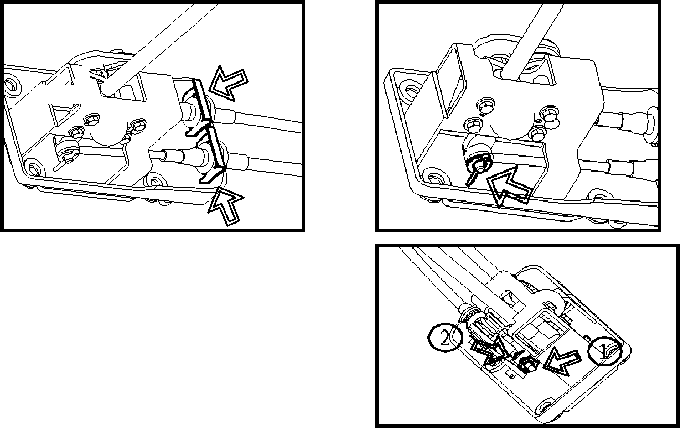

(5) Отсоедините механизм переключения от тросов:

(a) Снимите скобы крепления тросов к механизму;

(b) Снимите шплинты и шайбы с крепления тросов;

(c) Снимите стопорную гайку крепления троса.

(6) Установку производите в обратном порядке.

Примечание:

• Все скобы крепления и гайки необходимо правильно зафиксировать;

• Уплотнительную резинку механизма необходимо установить в правильное положение. Иначе будет нарушена изоляция.

• Момент затяжки 4-х гаек крепления механизма: 20 - 25 Нм;

• Проверьте правильность затяжки гайки крепления троса к рычагу. Иначе невозможно будет осуществить переключение передач Проверьте правильность установки рычага переключения передач, перемещения рычага должны быть легкими, а крепление надежным. В нейтральном положении, рычаг должен находится вертикально;

• Убедитесь в том, что правильно установили табличку со схемой переключения передач на верху ручки рычага переключения передач.

Раздел 4. Педаль газа.

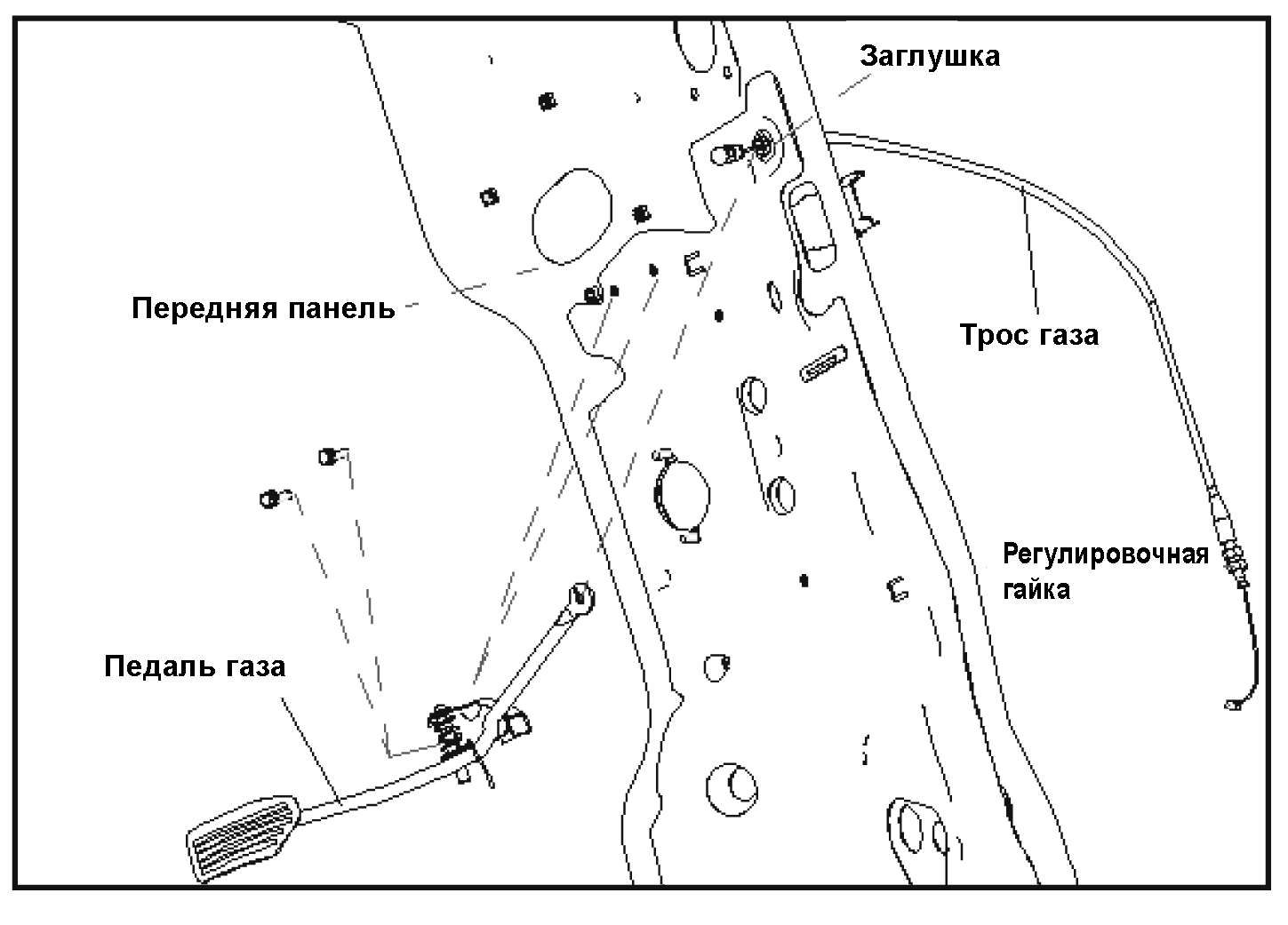

Часть 1. Педаль газа.

1. Замена:

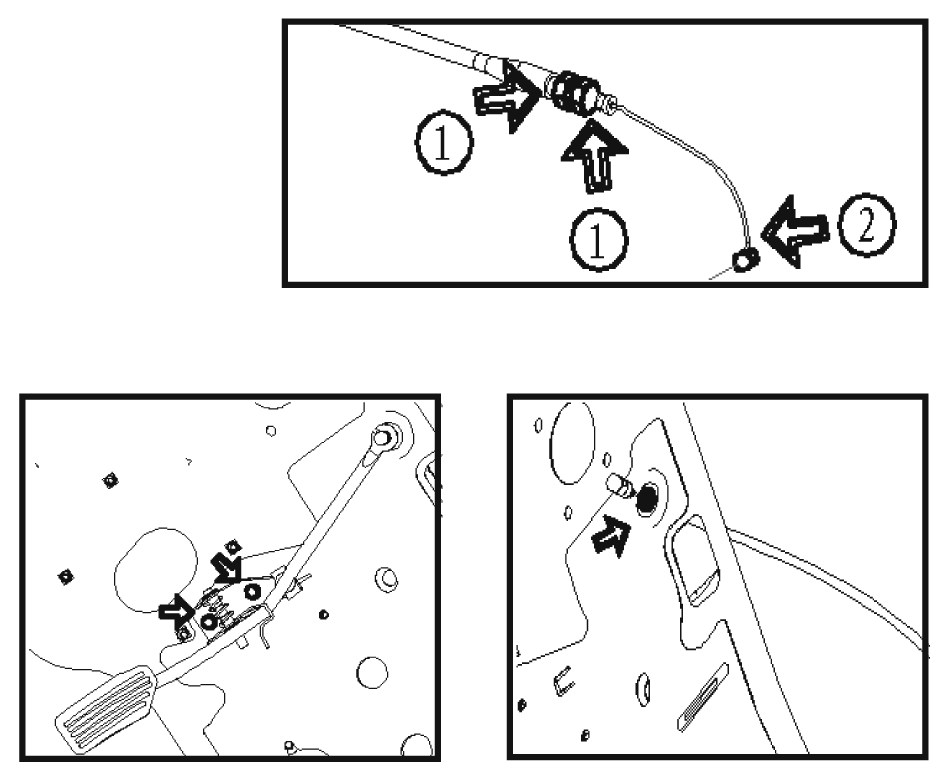

1. Отсоедините трос газа. Ослабьте гайку крепления троса к кронштейну на двигателе, снимите трос газа с рычага дросселя;

2. Снятие педали газа:

1. Снимите 2 гайки крепления педали к кузову;

2. Отсоедините трос газа.

(3) Снимите троса газа;

(4) Установку троса газа и педали газа проведите в обратном порядке.

Примечание:

• Момент затяжки крепления педали газа 20 - 25 Нм;

• Отрегулируйте регулировочным винтом натяжение троса газа;

• Проверьте состояние механизма управления газом, движение педали должно быть мягким, а крепление надежным.
