2. Микропроцессор.

Микропроцессор электронного блока управления представляет собой микросхему, состоящую из следующих элементов:

(1) Микропроцессор также называют центральным процессором, состоит из следующих трех частей: арифметико-логическое устройство, регистры, контроллер;

  1. Передатчик данных. Данные передаются внутри процессора по внутренней шине, а между внешними компонентами по внешней шине. Внешнюю шину также называют системной шиной. Она делится на информационную шину, адресную шину и шину управления;

  2. Память создана для хранения информации в двоичном коде. Регистр адреса, дешифратор адресов;

  1. Анлого-цифровой преобразователь;

  2. Система ввода-вывода;

  3. Тактовый генератор;

  4. Таймер;

  5. CAPCOM;

  6. Контрольный таймер;

  7. Система прерываний.

3. Уровень выходного сигнала

Выходной сигнал предназначен для передачи сигналов управления к исполнительным механизмам:

(1) Выходной сигнал на впрыск. Управляет продолжительностью впрыска;

(2) Выходной сигнал на искру зажигания. Выходной сигнал на искру зажигания предназначен для катушки зажигания;

(3) Выходной сигнал для топливного насоса. Выходной сигнал топливного насоса контролирует работу реле насоса, включает или выключает цепь в зависимости от режима работы.

(4) Другие сигналы. Сигнал управления клапаном холостого хода, клапаном адсорбера, сигнальной лампой неисправности.

Глава 2. Шасси

Раздел 1. Сцепление.

Часть 1. Замена сцепления

1. Замена:

  1. Извлеките двигатель из моторного отсека;

  2. Снимите КПП в сборе;

  3. Рис. 132

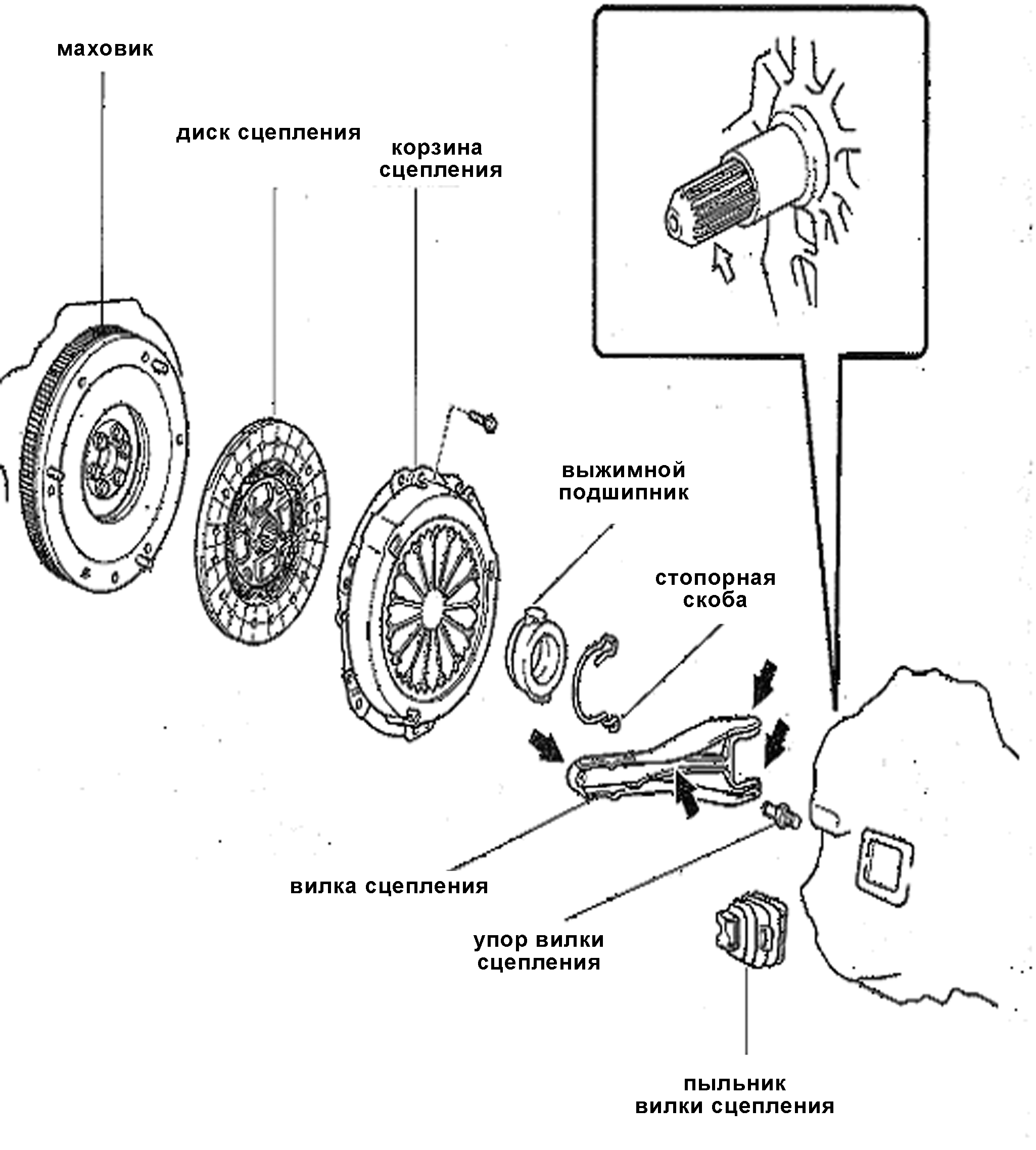

    Снимите вилку сцепления (Рис.132);

  1. Снимите пыльник вилки;

  2. Снимите выжимной подшипник;

  3. Снимите стопорную скобу подшипника;

  4. Снимите упор вилки сцепления;

  5. Рис. 133

    Снимите корзину сцепления (Рис.133);

  1. Снимите диск сцепления;

  2. Рис. 134

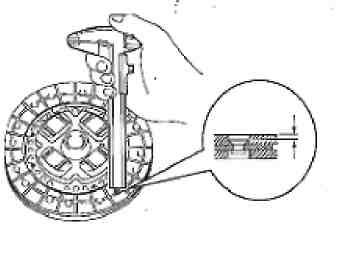

    Проверьте состояние диска сцепления (Рис.134);

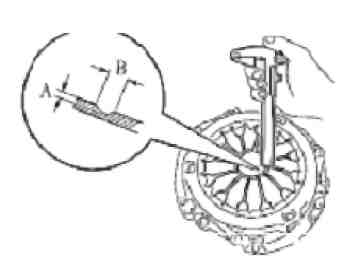

  1. Проверьте состояние корзины сцепления (Рис.135). Величина износа A: 0.6 мм. Величина износа B: 5 мм;

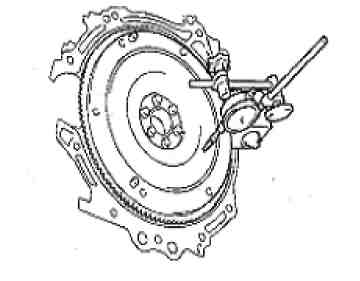

  2. Проверьте биение маховика при помощи специального измерителя биения (Рис 136). Максимальное значение 0.3 мм;

Рис. 135 Рис. 136

(13) Проверьте состояние выжимного подшипника. В подшипник смазка заложена на весь срок его службы. Нет необходимости смазывать выжимной подшипник при каждой разборке;

(14) Проверьте диск сцепления;

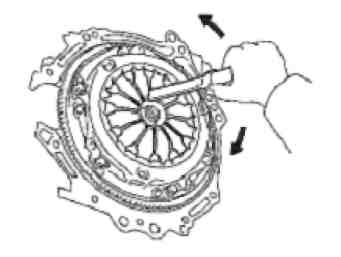

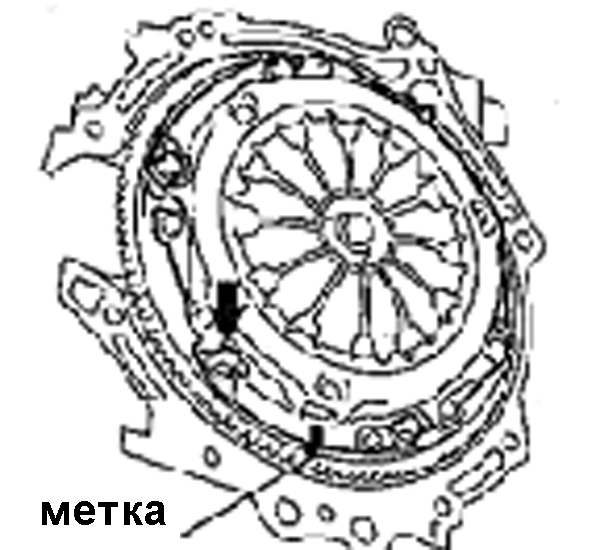

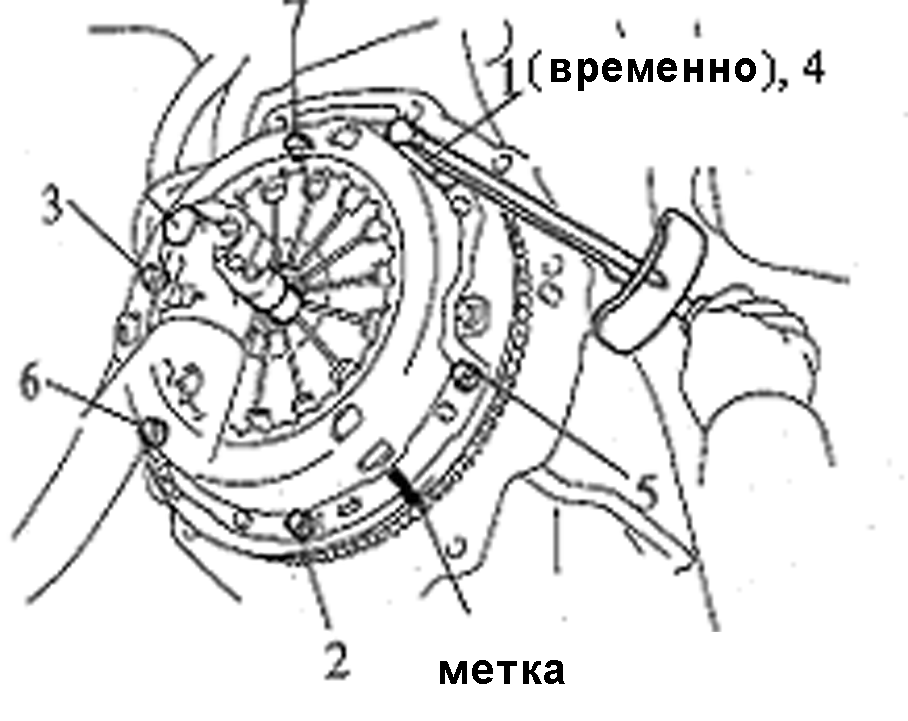

(15) Установите корзину сцепления (Рис.137). Выровняйте кожух сцепления с меткой на маховике;

Примечание:

  • Равномерно затяните болты по диагонали как показано на рисунке. Момент затяжки 19 Нм;

  • Убедитесь в том, что диск сцепления отцентрирован и затяните болты крепления.

Рис. 137

(15) Проверка и регулировка корзины сцепления (Рис.138). Проверьте плоскость кончика диафрагмы при помощи специального инструмента. Макс. отклонение 0.5 мм;

Рис. 138

  1. Установите опору вилки сцепления;

  2. Установите пыльник вилки;

  3. Установите стопорную скобу;

  4. Установите вилку сцепления;

  5. Установите выжимной подшипник;

  6. Установите КПП.

Раздел 2. Механическая КПП.

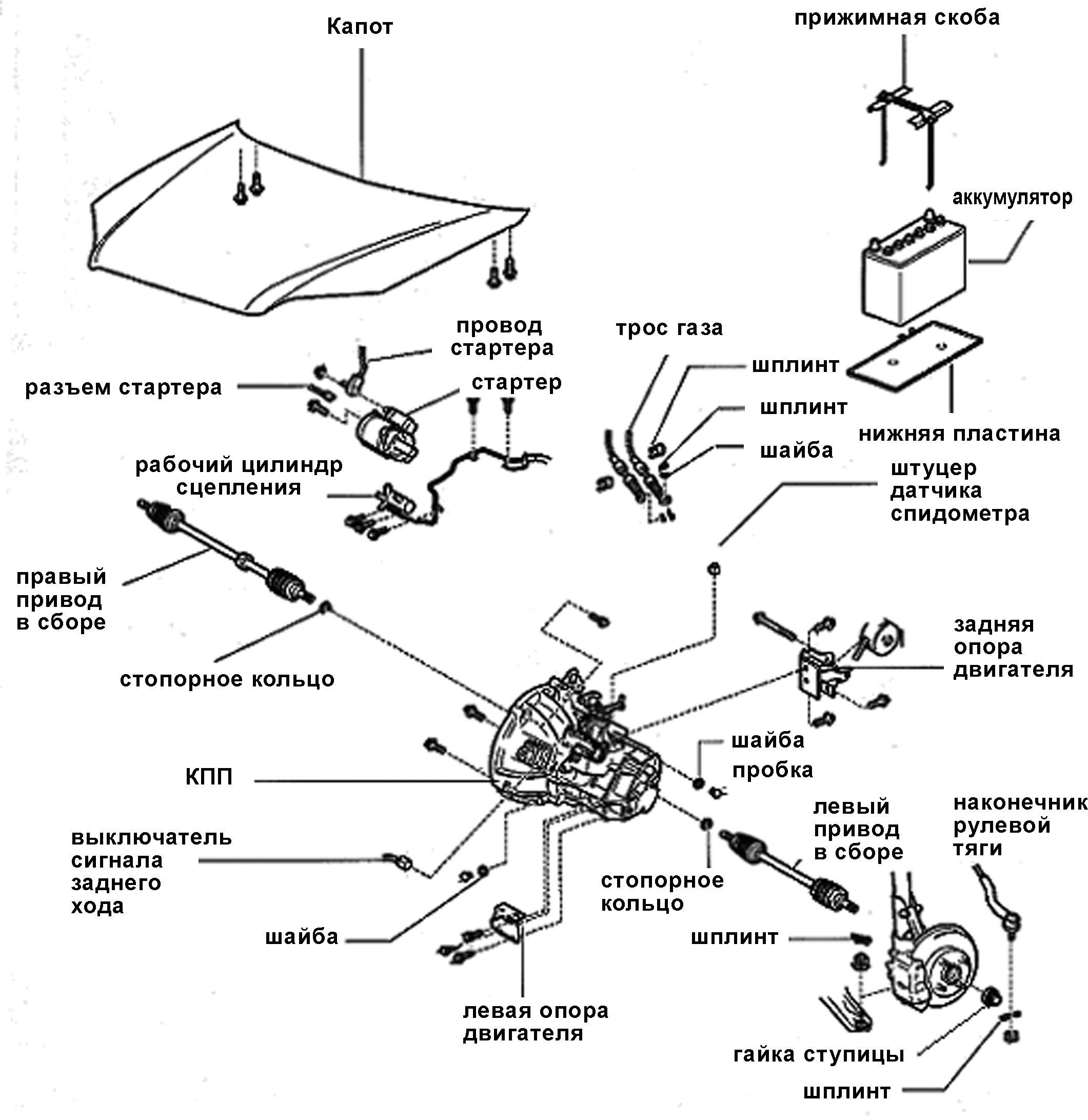

Часть 1. Замена КПП.

  1. Откройте капот;

  2. Снимите аккумулятор;

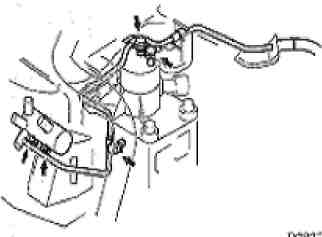

  3. Снимите рабочий цилиндр сцепления в сборе (Рис.140);

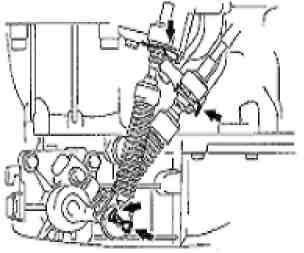

  4. Отсоедините трос переключения передач (Рис.141);

Рис. 140 Рис. 141

  1. Отсоедините разъем выключателя сигнала заднего хода;

  2. Отсоедините разъем датчика спидометра. Снимите датчик спидометра;

  1. Отсоедините приемную трубу глушителя;

  2. Слейте трансмиссионное масло;

  3. Отсоедините гайки правой и левой ступицы колеса;

  1. Отсоедините датчики АБС;

  2. Снимите передний стабилизатор;

  3. Снимите поперечную рулевую тягу с наконечниками в сборе;

  4. Отсоедините правый и левый рычаги подвески;

  5. Отсоедините приводные валы;

  6. Снимите двигатель из моторного отсека;

  7. Снимите стартер;

  8. Снимите кронштейны опор двигателя;

  9. Отсоедините КПП;

  10. Установите опоры двигателя;

  11. Установите КПП;

  12. Установите подушки опор двигателя;

  13. Установите стартер;

  14. Установите приводные валы;

  15. Подсоедините правый и левый рычаги подвески;

  16. Подсоедините поперечную рулевую тягу с наконечниками в сборе;

  17. Подсоедините передний стабилизатор;

  18. Подсоедините датчики АБС;

  19. Установите гайки правой и левой ступицы колеса;

  20. Подсоедините приемную трубу глушителя;

  21. Установите датчик спидометра;

  22. Подсоедините разъем выключателя сигнала заднего хода;

  23. Подсоедините трос переключения передач (Рис.141);

  24. Установите рабочий цилиндр сцепления в сборе (Рис.140).

Часть 2. Замена привода спидометра.

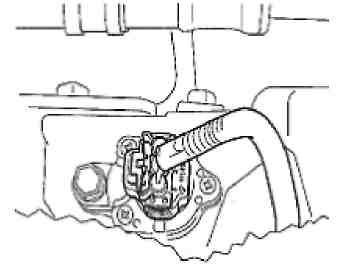

  1. Отсоедините разъем привода спидометра (Рис.142);

  2. Снимите болт крепления датчика спидометра;

  3. Установите привод спидометра (Рис.142);

  4. Подсоедините разъем датчика привода спидометра (Рис.143);

Рис. 142 Рис. 143

Часть 3. Сальник КПП.

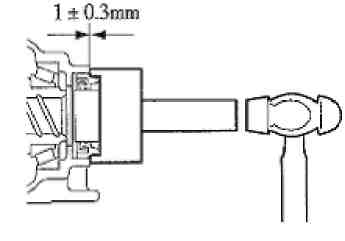

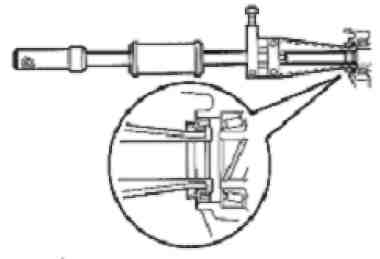

  1. Замените сальник при помощи специального инструмента как указано на Рис. 144-145.

Примечание: При установке сальника не повредите его рабочую поверхность.

Рис. 144. Рис. 145.

Часть 4. Замена сальника полуоси.

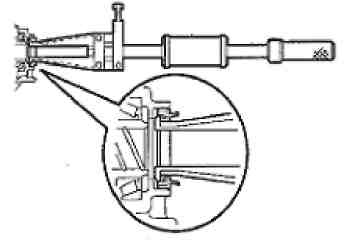

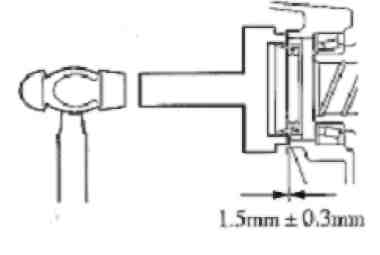

  1. Замените сальник полуоси при помощи специального инструмента как указано на Рис. 146-147.

Рис. 146. Рис. 147

Раздел 3. Механизм управления КПП.

Часть 1. Механизм управления КПП.

1. Описание механизма управления КПП.

Данные модели оснащены тросовым или тяговым приводом переключения передач, в зависимости от объема двигателя 1.3л или 1.5 л, КПП имеют 5 передач вперед и 1 назад.

2. Таблица неисправностей.

Приведенная ниже таблица поможет Вам найти причину неисправности. Номер указывает на приоритет вероятной причины неисправности.

Симптом

Причина

Передача не включается или включается с трудом

1. Неправильное отрегулирован привод переключения передач

2. Поврежден трос или детали сопряжения

3. Неправильно собран или проложен трос механизма переключения передач

4. Неисправность КПП

5. Не отрегулирован привод сцепления
