Часть 2. Замена водяного насоса, термостата и радиатора

1. Замена водяного насоса (Рис.125):

1. Слейте охлаждающую жидкость;

2. Снимите ремень ГРМ;

3. Снимите насос усилителя рулевого управления;

4. Снимите масляный щуп;

5. Замените водяной насос;

6. Сборку проведите в обратном порядке;

Рис. 125

2. Замена термостата:

1. Снимите термостат (Рис.126);

2. Установите термостат:

(a) Установите новую прокладку (Рис.127);

(b) Направьте термостат клапаном вверх. Установите термостат в корпус;

Рис. 126

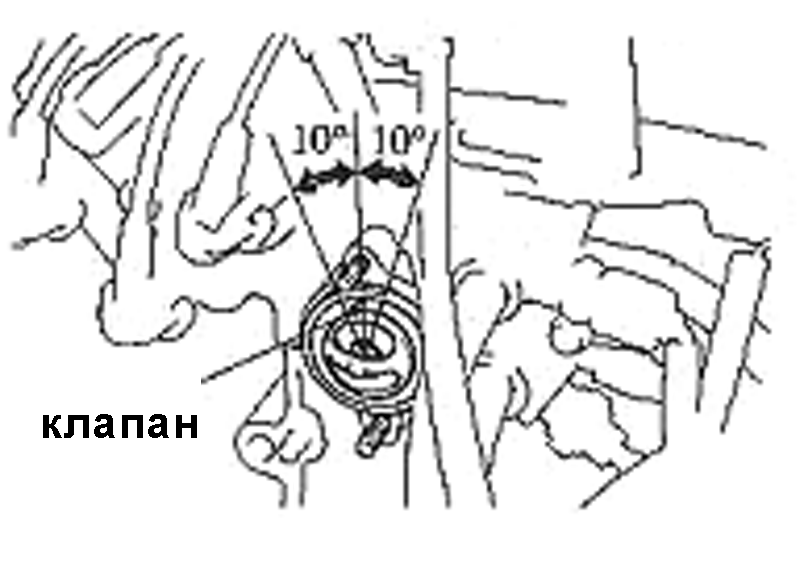

Примечание: Термостат необходимо установить в пределах 10° как показано на Рис 128.

(3) Установите крышку термостата.

Рис. 127 Рис. 128

3. Замена радиатора:

1. Снимите крышку радиатора;

2. Откройте сливной клапан и слейте охлаждающую жидкость;

3. Отсоедините подающий патрубок радиатора;

4. Отсоедините отводящий патрубок радиатора;

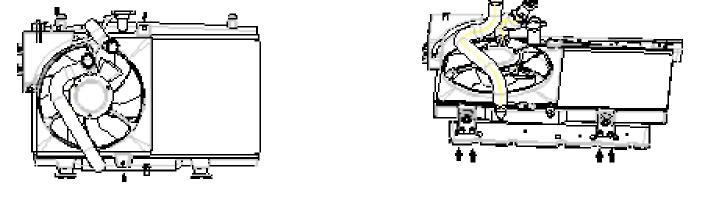

5. Снимите 4 болта кронштейна опоры радиатора (Рис.129);

6. Снимите радиатор в сборе, снимите 3 болта. Отсоедините вентилятор и кожух вентилятора (Рис.130).

Рис. 129 Рис. 130

(7) Установите вентилятор в сборе:

1. Установите расширительный бачок на кронштейн, затяните болты крепления моментом 16 Нм;

2. Установите кожух вентилятора, затяните 3 болта крепления моментом 7.5 Нм;

3. Установите вентилятор в сборе при помощи 3-х болтов. Момент затяжки 16Нм;

4. Установите соединительный патрубок между радиатором и расширительным бачком;

5. Установка радиатора произведите в обратном порядке.

Раздел 7. Общие неисправности двигателя и их устранение.

Часть 1. Осмотр

Широкое применение электронных технологий на транспортных средствах дает возможность осуществлять диагностику при помощи специальных тестеров, которые являются очень эффективными при поиске неисправности транспортного средства. При возникновении неисправности необходимо обратится на станцию технического обслуживания. Однако, даже самые передовые приборы не являются панацеей. Для некоторых неисправностей осмотр намного удобнее и легче. При образовании трещин, деформации, утечки, осмотр, как диагностика, даже превосходит диагностику при помощи специального оборудования.

Часть 2. Общие неисправности двигателя.

1. Двигатель не запускается.

Обычные неисправности запуска двигателя: не работает стартер или стартер вращается медленно. Причин, которые приводят к неисправности стартера много: это неисправность стартера, неисправность в цепи стартера, в системе зажигания, в системе подачи топлива и т.п.

2. Стартер не работает или вращается медленно. Причина:

1. Низкий заряд аккумулятора, перезаряд аккумулятора, неисправность генератора или электрической цепи;

2. Окислены клеммы аккумулятора;

3. Неисправность в цепи запуска двигателя, блок управления не получает сигналы от датчиков;

4. Неисправность стартера.
