Раздел 5. Выпускная система.
1. Снятие:
(1) Отсоедините глушитель. Снимите 2 болта и снимите глушитель в сборе;
(2) Снимите резонатор в сборе. Снимите 2 болта и снимите резонатор в сборе;
(3) Снимите приемную трубу глушителя. Снимите 2 болта и снимите приемную трубу глушителя;

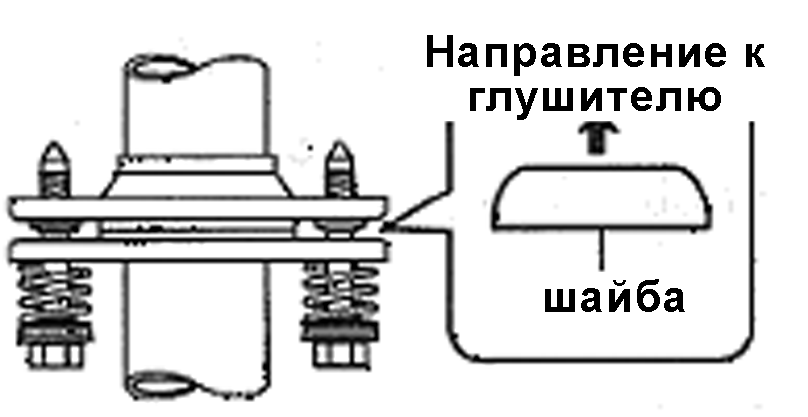

(4) Установите приемную трубу глушителя. Используя штангенциркуль, измерьте свободную длину пружины. Свободная длина пружины - 42 мм. Используйте новую прокладку, установите приемную трубу глушителя на выпускной коллектор.
Примечание: Не устанавливайте старую прокладку.
Закрепите приемную трубу глушителя. Момент затяжки 43Нм;
Установите резонатор в сборе. Используйте новую прокладку. Момент затяжки 44Нм;

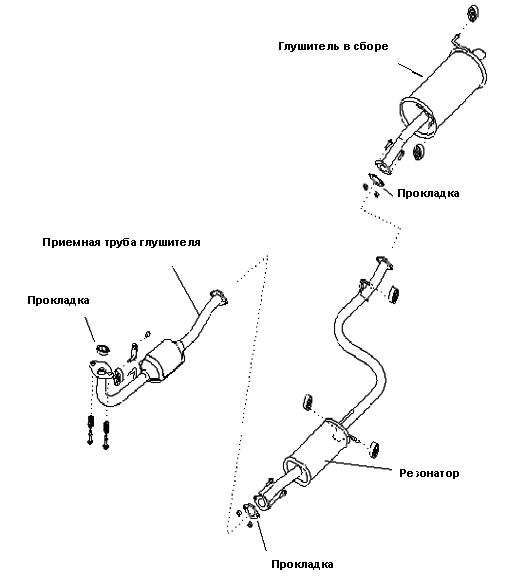

Установите глушитель. Используйте новую прокладку (Рис.117). Момент затяжки 43Нм;
Проверьте герметичность соединений выпускной системы.
Рис. 117
Раздел 6. Проверка системы охлаждения.
Часть 1. Проверка системы.
1. Проверка герметичности системы охлаждения:
Залейте охлаждающую жидкость в радиатор. Подсоедините манометр к крышке радиатора;
Запустите двигатель;
Давление водяного насоса должно быть 1,18 атм. Проверьте давление в системе и убедитесь в том, что давление не падает. Если давление падает, проверьте систему на герметичность. Если утечек нет, необходимо проводить более углубленное исследование двигателя;
2. Проверьте уровень охлаждающей жидкости в расширительном бачке.
Уровень охлаждающей жидкости должен быть между нижней и верхней метками.
3. Проверьте качество охлаждающей жидкости:
Снимите крышку радиатора. Во избежание получения ожогов, не открывайте крышку радиатора на горячем двигателе, горячая жидкость и пар могут быть выброшенными из-под крышки под давлением;
В охлаждающей жидкости не должно быть следов ржавчины и масла;
Установите крышку радиатора.
4. Термостат:
Проверьте температуру открывания термостата (Рис.119);
Рис. 119
Погрузите термостат в сосуд с водой и постепенно нагревайте воду;
Проверьте температуру открывания термостата. Она должна составлять 80 - 84°(C);

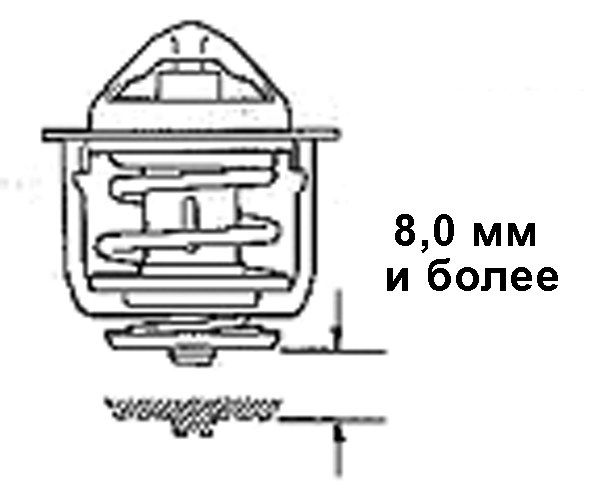

Проверьте высоту подъема клапана термостата (Рис. 120). Высота должна составлять 8 мм при 95°(C);
Рис. 120
Проверьте температуру полного закрытия клапана термостата, она должна составлять 77°(C).
5. Клапан крышки радиатора.
Стандартное давление открытия клапана 0,93 - 1,23 атм. Минимальное давление: 0,78 атм. Если давление меньше минимально значения, то замените крышку радиатора.
6. Вентилятор:
(1) Проверьте вентилятор при низкой температуре (ниже 83°C):
Поверните ключ зажигания в положение “ON”;
Вентилятор должен стоять;

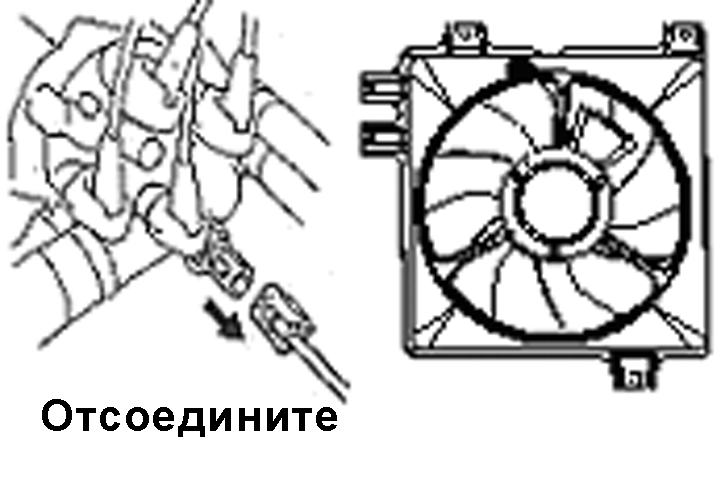

Отсоедините разъем датчика температуры (Рис.122);
Подсоедините провод датчика температуры к кузову при помощи провода;
Проверьте работу радиатора;
Подсоедините разъем датчика температуры.
(2) Проверьте вентилятор при высокой температуре, более 93°C (Рис.123):
Запустите двигатель. Нагрейте его до температуры выше 93°(C);
Проверьте работу вентилятора. Если вентилятор не работает, проверьте работу датчика температуры охлаждающей жидкости. Если необходимо, замените его.

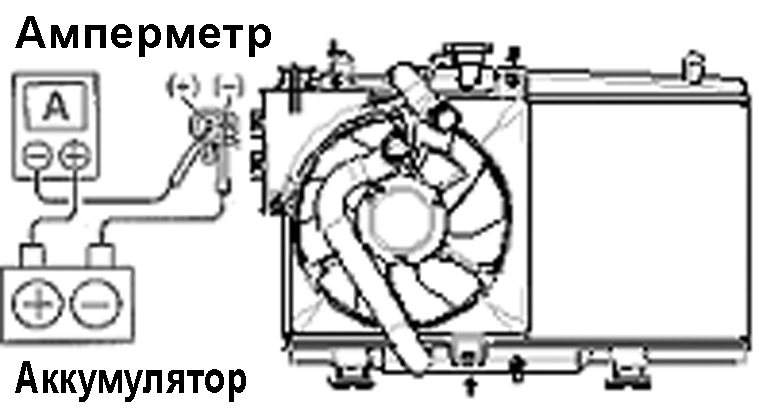

(3) Проверка вентилятора (Рис.124):
Отсоедините разъем вентилятора;
Подсоедините аккумулятор и амперметр к разъему вентилятора;
Проверьте скорость вращения вентилятора и показания амперметра. Стандартное значение тока 5.7 - 7.7A;
(d) Подсоедините разъем вентилятора.
Рис. 122
Рис. 123
Рис. 124
