45 .Импуьсті сигнал және оның негізгі сипаттамаларын түсіндіріңіз

Импульс- физикалық құбылыстың орнатылған мәннен қысқа уақытты ауытқуы.Импульстік сигналдар үздіксіз сигналдармен салыстырғанда бірнеше артықшылықтарға ие : сәйкес информациялық сыйымдылық кезінде импульстік сигналдың орташа қуаты үздіксіз сигналдың орташа қуатынан айтарлықтай аз.Сонымен қатар бір сигналдың импульстер арасындағы кідіруде басқа сигналдың импульстерін жіберуге болады, соның нәтижесінде арнаның информациялық сыйымдылығы артады.Импульстік сигналдардың арнайы түрлерінің бірі сандық және компьютерлік техникада қолданылады .Информациялық электроникада жүйенің импульстік құрылу принципі аналогтымен салыстырғанда маңызды орынға ие. Импульстік техника базасында басқару және реттеу, информацияның өзгеру құрылғысының жүйесі орындалады. Сигналдар уақыт бойынша үздіксіз өзгеретін аналогты жүйемен салыстырғанда импульстік жүйеде импульстік формадағы сигналдар қолданылады.Оның негізгі артықшылығы – токтың аз қолданылуы, температураның өзгерісіне әсері аз және шуылғатұрақты. Импульстік сигнал бірнеше параметрмен сипатталады.

импульс амплитудасы;

импульс ұзақтығы , әдетте деңгейімен анықталады;

  импульс фронтының ұзақтығы,   және интервал арасында жатыр;

  импульстің кесу ұзақтығы , -нан дейін кемуімен анықталады;

импульстің қайталагу жиілігі;

  импульс тоқтауы ;

толтыру коэффициенті;

  скважность импульс

46.Импульсті сигналдардың жіберілуі мен түрлендіруін түсіндіріңіз.Импульсті сигналдар айналып жүретін электрлі тізбектерді екі негізгі классқа бөлуге болады: импульстердің бұрмаланусыз берілуін қамтамасыз ететін тізбектер, және формалайтын тізбектер.

Бірінші классқа кабелдер, импульсті трансформаторлар және күшейткіштер, ал екіншіге – әр түрлі шектегіштер, дифференциалдайтын және интегралдайтын тізбектер және т.б.

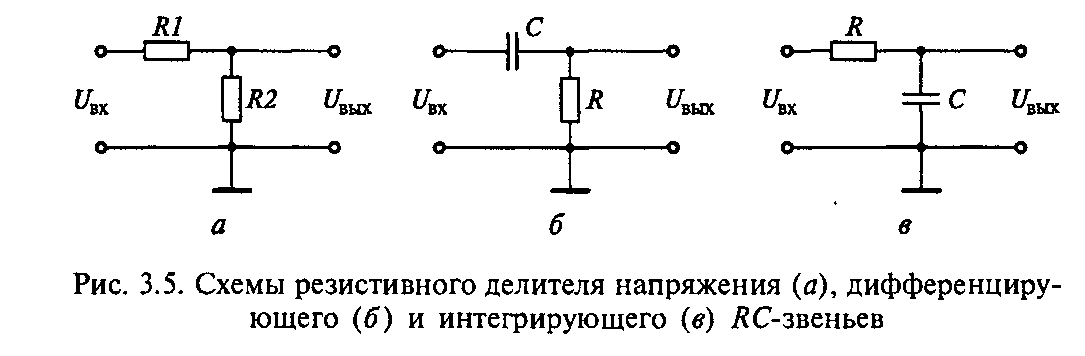

Тізбектер теориясында сигналдың бұрмаланусыз берілуі үшін тізбек көлденең амплитуда – жиіліктік сипаттамаға және теріс еңкейген сызықты фазалық сипаттамаға ие болуы қажет. Барлық гармониктер үшін бірдей етіп қамтамасыз ету үшін, фазалық жылжу жиіліктің сызықты азаймалы функциясы болуы үшін кешігуі қажет. Бұндай талаптарды бірыңғай тізбектер, мысалы резистивті немесе сиымдылықты кернеу бөлгіштер, қанағаттаандырады. (1. а сурет)

Бірақ көп жағдайларда тізбектер бірыңғай болып табылмайды. Күрделі ішкі схемаға қарамастан жиі сыртқы сигнал тұрғысынан бөлек түйіндерді (узлы) эквивалентті RC – тізбек түрінде көрсетуге болады (1, б, в сурет). Осы тізбектердің жіберу коэффициенті жиілікті – тәуелді болып табылады.

Конденсаторлардың сиымдылығының С реактивті кедергісі жиілікке кері пропорционал, ал резистордың кедергісі R жиілікке тәуелді емес, схема 1, б суретте импульсті сигналдың жоғарыжиілікті гармониктерін жақсы жіберетін болады және төменгіжиілігін әлсіретеді, ал 1, в суретте көрсетілген схема – керісінше. Тікбұрышты сигналдың шығысында берілген ұзақтықпен жіберу нәтижесі тізбектің тұрақты уақыты және арасындағы арақатынаспен анықталады. Сиымдылықтың заряды (разряд) лезде бола алмайды, және егер ол резистор R арқылы жүзеге асса, онда конденсатордағы С кернеу экспоненциалды заңмен өзгереді.
