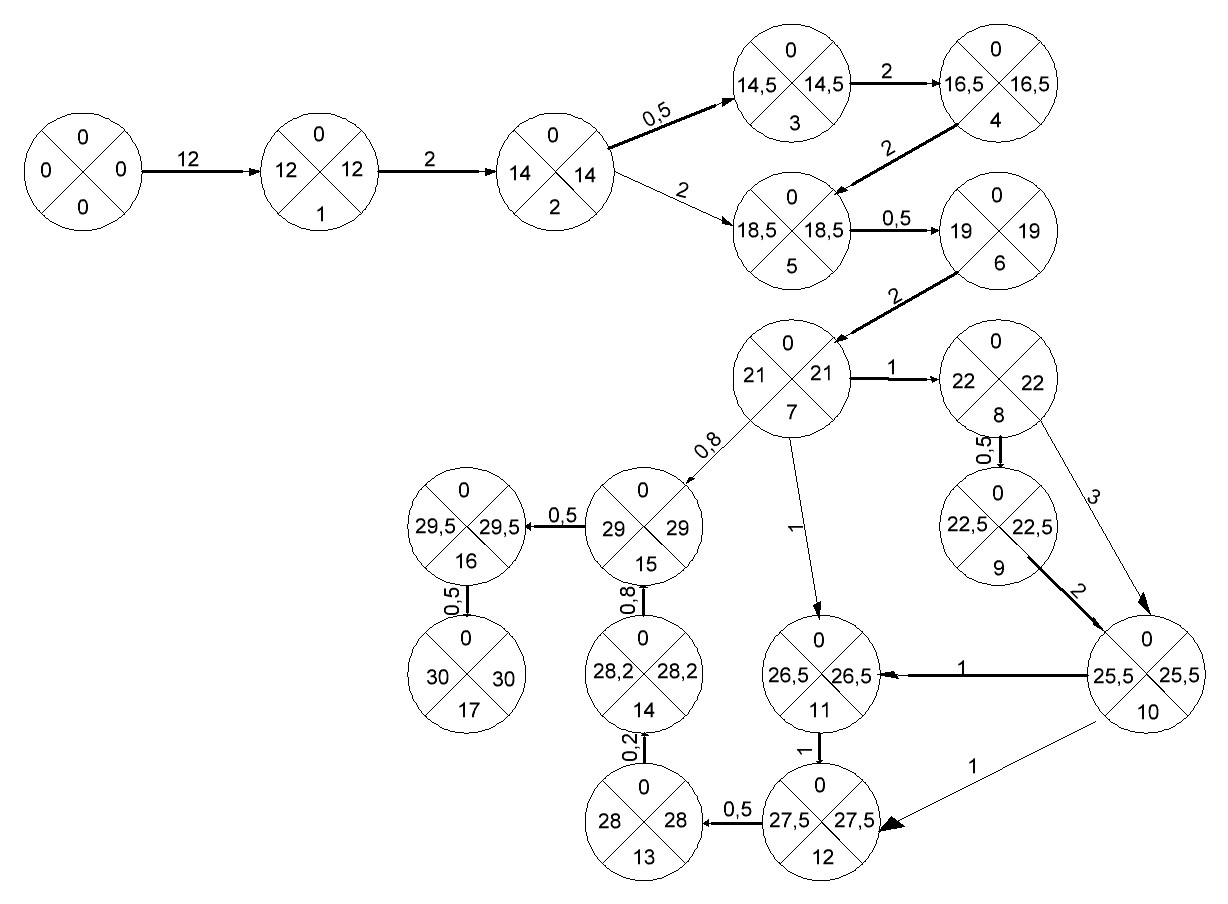

Сетевая модель разработки и изготовления конструкции прибора

Ткр=t_0,1+t_1,2+t_2,3+t_3,4+t_4,5+t_5,6+t_6,7+t_7,8+t_8,9+t_9,10+t_10,11+t_11,12+t_12,13+t_13,14+t_14,15+t_15,16+ t_16,17=12+2+0,5+2+2+0,5+2+1+0,5+3+1+1+0,5+0,2+0,8+0,5+0,5=30час.

В данной сети 4 пути.

.

Расчёт показателей экономичности, технологичности конструкции

Все детали, из которых состоит изделие можно разделить на основные, дополнительные, вспомогательные и крепёжные.

Основные – без которых изделие не может функционировать ни в каких условиях.

Дополнительные – обеспечивают использование изделия в тех условиях, в которых оно не будет использоваться.

Вспомогательные – помогают использовать прибор.

Крепёжные – используются для крепления.

Кроме этого детали подразделяются на стандартные и унифицированные, оригинальные и заимственные.

Стандартные – детали, создаваемые на основе международных, региональных и национальных стандартов.

Унифицированные – детали, создаваемые на основе стандартов фирм.

Оригинальные – детали, создаваемые только для одного изделия.

Заимственные – детали, заимственные с базового изделия.

Таблица 2. Классификация деталей для одного изделия.

Наименование группы деталей	Наименование деталей	Число деталей
Основные	ПП	1
	Резистор (R)	3
	Конденсатор (C)	7
	Транзистор (VT)	1
	Переключатель (S)	1
Дополнительные	Органическое стекло	2
	Ламинат	1
Вспомогательные	Гнезда (Гн)	13
	Ручка переключателя	1
Крепёжные	Винт М4х15	4
	Стойка М4х15	4
	Гайка М4	12
Общее количество деталей, N общ	-	59

Соотношение деталей даёт возможность рассчитать показатели:

1. Коэффициент экономичности компоновки конструкции:

К _э.к.к = = 0,71

2. Коэффициент стандартизации:

К _станд. = = 0,92

3. Коэффициент преемственности:

К _заим. = = 0,9

4. Коэффициент унификации:

К _ун. = = 1,9

5. Коэффициент повторяемости деталей в приборе:

К _пвт. = = 5,692

Таблица 3. Сводная таблица коэффициентов экономичности и технологичности.

№	Показатели	Обозначение	Значения
1.	Коэффициент экономичности	К э.к.к	0.71
2.	Коэффициент стандартизации	К станд.	0,92
3.	Коэффициент преемственности	К заим.	0,9
4.	Коэффициент унификации	К ун.	1,9
5.	Коэффициент повторяемости деталей в приборе	К пвт.	5,692

Расчет калькуляции себестоимости конструирования

Таблица 4. Определение заработной платы работников отделов и КБ

Наименование этапов работ	Исполнители	Трудоёмкость человека (ч)	Среднечасовая зар. плата (р/ч)	Сумма зар. платы (р)
1. Составление тех. задания	Начальник группы	16	320	5120
2. Составление эскизного проекта	Старший инженер	24	250	8000
3. Составление тех. проекта	Инженер	40	200	8000
4. Составление рабочих чертежей	Конструктор	32	250	8000
5. Исправление чертежей	Техник	16	150	2400
Итого		128	1170	29520

1. Накладные расходы по конструированию изделия ориентировочно принимаются 60-70% от заработной платы конструкторского персонала:

Нр = = = 20664 р

2. Затраты на материалы на стадии теоритической разработки прибора принимают 5% от зарплаты работников:

М = = = 1476 р

3. Дополнительную зарплату принимают равной 20% от основной заработной платы:

З_доп = = = 5904 р

4. Отчисления на социальное страхование составляют 30% от общей зарплаты( З_осн + З_доп ). Соц. страхование – это оплата больничных листов, отчисления в фонд занятости, в пенсионный фонд, в фонд обязательного медицинского страхования и т.д.

Отч = = = 10627,2 р

5. Транспортно – заготовительные расходы принимают от 2% до 7% затрат на материалы:

Тр = = = 73,8 р

6. Итог затрат на конструирование изделия:

З_{констр.} = З_осн.+ Нр + М + З_доп.+ Отч + Тр =29520 + 20664 + 1476 + 5904+10627,2 + 73,8=68265 р

Таблица 5.

№	Элементы затрат	На единицу (р)
1	Заработная плата основная	29520
2	Накладные расходы	20664
3	Основные материалы	1476
4	Заработная плата дополнительная	5904
5	Отчисления на социальное страхование	10627,2
6	Транспортно – заготовительные расходы	73,8
Итого		68265
