Сетевая модель разработки и изготовления проектной конструкции прибора

При организации производства на предприятии важным элементом является планирование технической подготовки производства. Для планирования технической подготовки используют, так называемый, сетевой метод планирования.

Правила построения сетевых моделей.

1. Любая работа - стрелка соединяет только 2 события и отражает процесс перехода от одного события к другому.

2. Событие из которого выходит стрелка называется начальным событием, а событием в которое входит стрелка называет последовательным или конечным.

3. В сетевом графике должно быть 1но начальное событие(момент когда приступают к работе), и одно конечное когда завершается работа: Проект выдачи, изготовили станок и т.д.

4. Если работы A,B,C выполняются последовательно то на схеме они отображаются так:

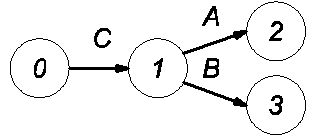

5. Если для выполнения работ А и В необходим результат работы С:

6. Если для выполнения работы С необходим результат работ A и B:

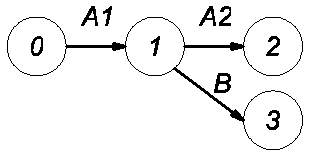

7. Если в процессе выполнения работы A начинается работа B, использующая результат некоторой части работы A, то работа A разбивается на два A1 и A2:

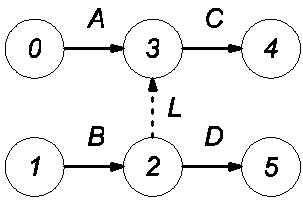

8. Если работа С следует за двумя параллельно ведущимися работами A и B, а работа D следует только за работой B, то это изобразится на схеме путём введения фиктивной работы :

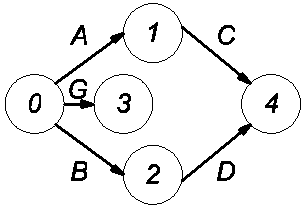

9. В сети не должно быть событий , в которые не входит ни одной работы. Если правило нарушено, это означает либо ошибку при построении, либо отсутствие работы, результат которой необходим для начала работы G.

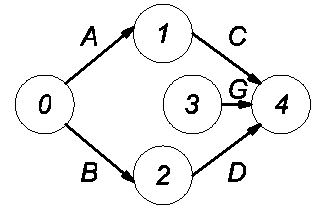

10. В сети не должно быть событий из которых не выходит ни одной работы, кроме завершающих событий.

11. Событие следует нумеровать так, чтобы номер начального события данной работы был меньше номера следующего события.

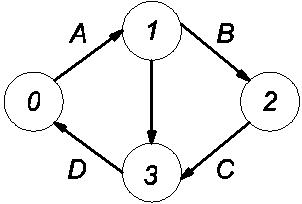

12. В цепи не должно быть замкнутого контура.

Таблица 1. План разработки и изготовления прибора.

№	Работа	Событие	Код работы	Продолжительность работы, час.
0	Получение задания	Задание получено	-	-
1	Разработка конструкции	Конструкция разработана	0-1	12
2	Разработка компоновки	Макет скомпонован	1-2	2
3	Составление списка для покупки необходимых деталей	Список составлен	2-3	0,5
4	Покупка необходимых деталей	Детали куплены	3-4	2
5	Разработка схемы для лицевой панели	Схема разработана	2,4-5	2
6	Нанесение рисунка на текстолит	Рисунок нанесен	5-6	0,5
7	Травление ПП в растворе хлорного железа	ПП вытравлена	6-7	2
8	Сверление отверстий в ПП	Отверстия посверлены	7-8	1
9	Лужение проводников	Проводники облужены	7,8-9	0,5
10	Установка РЭК на ПП	РЭК установлены	8,9-10	3
11	Изготовление лицевой панели	Панель изготовлена	7,10-11	1
12	Монтаж на ПП навесных компонентов	Компоненты смонтированы	10,11-12	1
13	Установка навесных компонентов с ПП на лицевую панель	Навесные компоненты установлены	12-13	0,5
14	Установка лицевой панели на ПП	Лицевая панель установлена	13-14	0,2
15	Разработка нижней крышки с последующей установкой на ПП	Крышка разработана и установлена	7,14-15	0,8
16	Снятие характеристик макета	Характеристики макета сняты	15-16	0,5
17	Сдача курсового проекта	Курсовой проект сдан	16-17	0,5
