2.7 Расположение шпуров

Расположение шпуров в забое в значительной степени предопределяет качество взрыва.

Схема расположения шпуров зависит от крепости, трещиноватости и напластования породы, размеров поперечного сечения выработки, глубины и числа шпуров, конструкции заряда шпура и типа ВВ. При расположении шпуров учитывают удобство размещения бурового оборудования.

Комплект располагаемых в забое выработки шпуров разделяется на врубовые, холостые, отбойные,оконтуривающиеи почвенные.

Врубовые шпуры - обычно располагаются в центральной части забоя, и предназначены для создания второй обнаженной поверхности, наличие которой повышает эффективность взрыва заряда отбойных шпуров. Величина заряда врубовых шпуров больше чем у отбойных на 15 - 20%. Длина врубовых шпуров может превышать длину отбойных и оконтуривающих шпуров на 15 - 25 см.

Отбойные шпуры - предназначены для разрушения основной массы породы в забое, располагаются между врубовыми и оконтуривающими шпурами. Располагаются, как правило под прямым углом к плоскости забоя и взрывают после врубовых, т. е. работают при двух обнаженных поверхностях. В зависимости от площади забоя отбойные шпуры располагают в один, два или три ряда.

Оконтуривающие - служат для разрушения породы по контуру выработки. Оконтуривающие шпуры располагаются равномерно по периметру выработки на расстоянии 15 - 20 см от проектного сечения. В слабых и средней крепости породах концы шпуров располагаются на проектном контуре выработки. В очень крепких породах концы шпуров заходят за проектный контур выработки на 5 - 10 см. Величина заряда принимается на 10 - 15% меньше чем в отбойных шпурах. Заряды оконтуривающих шпуров взрываются последними.

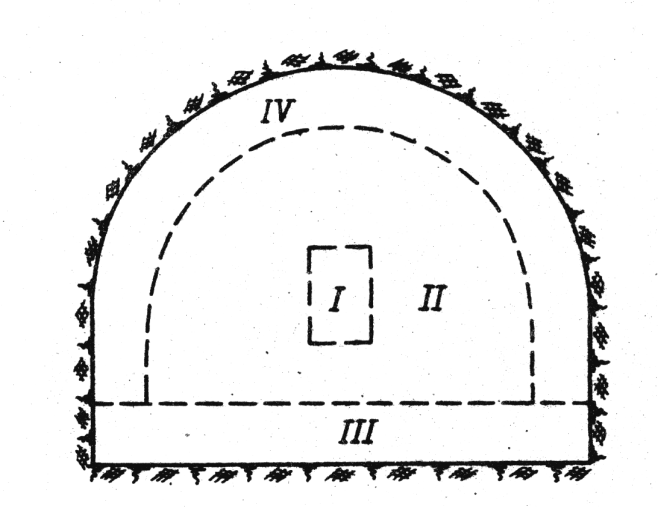

Рисунок1 - Схема зон действия шпуровых зарядов

I – зона вруба; II – зона ядра; III – зона почвы; IV – зона контура.

При выборе типа вруба можно руководствоваться данными таблицы 12.

Таблица 12 - Основные типы врубов и условия их применения

Тип вруба	Условия применения, характеристика
Пирамидальный	В крепких породах (в основном при проходке вертикальных выработок). Число шпуров 4. Рациональная глубина заходки 1.5 - 2 м. Длина врубовых шпуров 1.8 - 2.3 м. Угол наклона врубовых шпуров к плоскости забоя 65 - 750 . Врубовые шпуры располагаются в виде четырехгранной пирамиды
Клиновой	в породах любой крепости однородного строения при вертикальном направлении трещин или напластования, в основном в горизонтальных и наклонных выработках площадью сечения не менее 6 м2. Число врубовых шпуров 2 - 10. Угол наклона врубовых шпуров к плоскости забоя 60 - 700 . Рациональная глубина заходки 1.5 - 2.4 м. Длина врубовых шпуров 1.8 - 2.6 м.
Треугольный	При проведении выработок любой площади сечения по крепким и очень крепким породам или при наличии прослойки более слабой породы. Расстояние между врубовыми шпурами 10 - 20 см. Часть шпуров в центре вруба не заряжается.
Крестообразный	В породах всех категорий, но преимущественно в крепких и весьма крепких. Расстояние между крайними шпурами вруба в породах с f = 6-14 составляет 18-20 см. В породах с f = 2-3 - 30 см и при f = 2-3 - 35 см. В центральной части бурят 1 - 2 шпура обычного или увеличенного диаметра и не заряжают. Рациональная глубина заходки 2-3 м.

Прямые врубы образуются шпурами, ориентированными перпендикулярно плоскости забоя. К основным типам относится:

1. Щелевой. Параллельные шпуры образуют вертикальный ряд;

2. Призматический. Параллельные и близко расположенные шпуры пробурены перпендикулярно плоскости забоя, являясь условными гранями четырехгранной призмы. Шпур, пробуренный в центре не заряжается, см. рисунок 2.

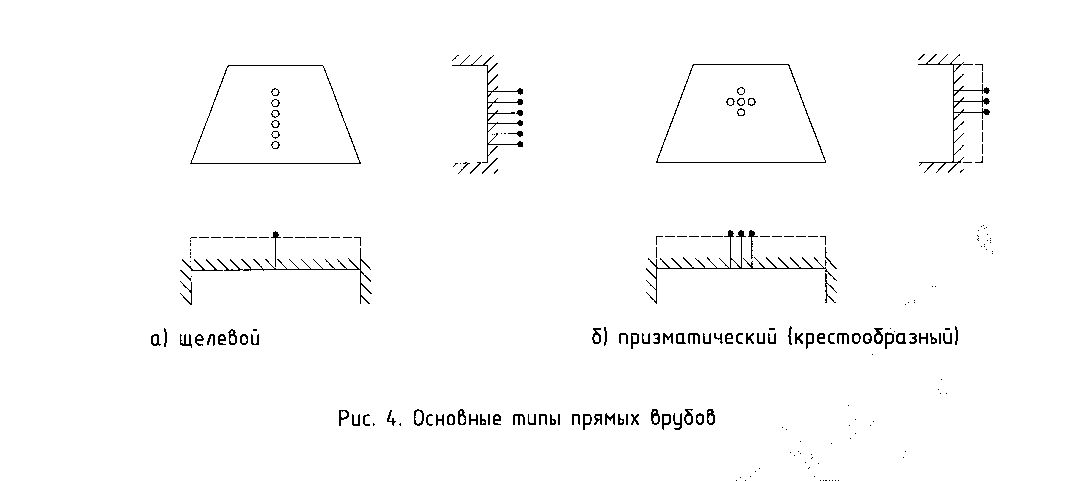

Рисунок 2 – Основные типы врубов

Прямые врубы применяют при любой крепости пород, что упрощает разметку шпуров на забое и их бурение. Они позволяют с большей эффективностью применять для обуривания забоев мощные и тяжелые бурильные машины, увеличивать величину заходки, сокращать время на обуривание забоя.

Пример: Принимаем прямой призматический вруб.
