7. Указания по применению устройств искра-ш при взрывных работах.
7.1. Длина волновода устройств, соединяемых в связки, превышает на 2 . . . 2,5 м глубину шпура. Инициирование всех устройств, используемых в массовом взрыве, осуществляется одновременно. При проведении массовых взрывов рекомендуется использовать устройства из одной партии.
7.2. При инициировании устройств ИСКРА-Ш от детонирующего шнура при соединении петлей волноводы устройств ИСКРА-Ш собираются в связки (пучки) и обвязываются изоляционной лентой в двух местах таким образом, чтобы первая обвязка была как можно ближе к груди забоя, длина выровненного участка пучка была не менее 300 мм. Количество волноводов в одном пучке до 20 штук. На выровненном участке пучка детонирующий шнур обвязывается вокруг него петлей (см. рис. 7). Место затяжки детонирующего шнура находится между двумя обтяжками на расстоянии 200 мм от обвязки ближней к забою, и активных частей у груди забоя. Свободный конец детонирующего шнура фиксируется изоляционной лентой или проволокой к пучку волноводов со стороны дальней от забоя. Инициирование детонирующего шнура осуществляется капсюлем-детонатором или электродетонатором.
7.3. При инициировании устройств ИСКРА-Ш от детонирующего шнура при соединении с помощью соединителей черт. ИВШП 143.000.000 или черт. ИВШП 143.000.000-02, или черт. ИВШП 313.000, или черт. ИВШП 326.000 и др. волноводы инициируемых устройств соединяются в соответствии со схемами рисунков 3, 4, 5, 6. Свободные концы инициируемых волноводов, выходящие из соединителя, для исключения их разъединения должны быть надежно зафиксированы.
7.4. При инициировании устройств ИСКРА-Ш от устройств ИСКРА-П инициируемые волноводы вставляются в пазы монтажного соединителя черт. ИВШП 292.000, как показано на рисунке 2. Свободные концы инициируемых волноводов, выходящие из монтажного соединителя, для исключения их разъединения должны быть надежно зафиксированы.
При инициировании устройств ИСКРА-Ш от устройств ИСКРА-Старт допускается сращивание волноводов устройств на земной поверхности с помощью втулки соединительной черт. ИВШП 445.000.
Для соединения волноводов:
от концов соединяемых волноводов отрезать отрезки длиной не менее 80 мм острым ножом, не допуская деформации концов волноводов;
концы соединяемых волноводов вставить в соединительную втулку:

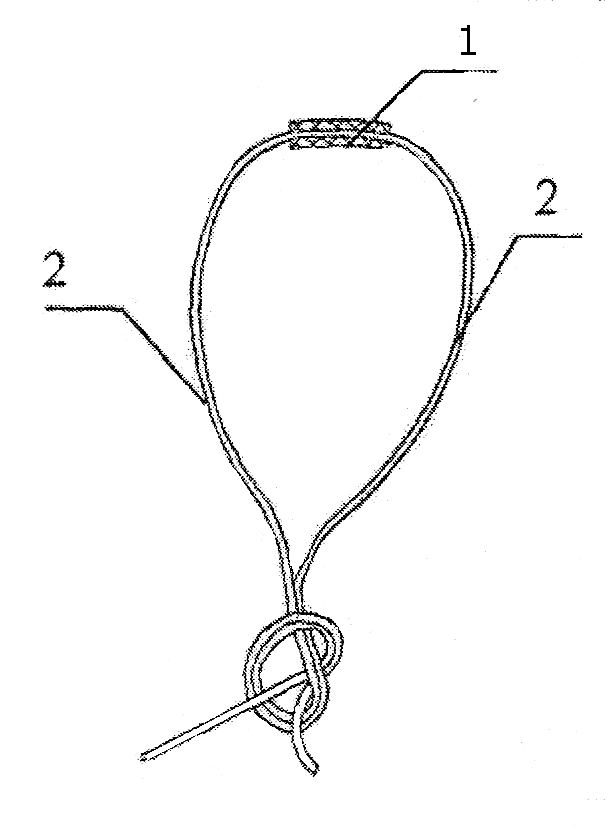

один конец до середины втулки; другой конец волновода вставить в соединительную втулку до упора (см. рисунок 11).
При неплотном вхождении концов волновода во втулку рекомендуется усилить соединение изоляционной лентой. При выпадении осадков (дождя, мокрого снега) во избежание попадания влаги петлю следует помещать в полиэтиленовый пакет.
