3. Основные технические показатели.

3.1. Устройства ИСКРА-Ш при длине волновода (4,0  0,1) м имеют вре­мя за­мед­ле­ния, указанное в таблице 1.

Таблица 1 - Вре­мя за­мед­ле­ния

	Условное наименование устройства		Номинальное время замед­ления, (tн), мс		Среднее ква­дра­тич­ное отклонение ­ вре­ме­­ни за­мед­ле­ния (), мс		Цвет марки- ровки капсюля-детонатора
	ИСКРА-Ш-0		0		-		Без окраски
	ИСКРА -Ш-10 ИСКРА -Ш-15 ИСКРА -Ш-20 ИСКРА -Ш-25 ИСКРА -Ш-30 ИСКРА -Ш-50 ИСКРА -Ш-75 ИСКРА -Ш-100 ИСКРА -Ш-125		10 15 20 25 30 50 75 100 125		2,0 2,0 2,0 2,0 2,0 2,5 3,5 3,5 4,0		Оранжевый Фиолетовый Красный Черный Серый Желтый Зеленый Белый Синий
	ИСКРА -Ш-150 ИСКРА -Ш-175 ИСКРА -Ш-200 ИСКРА -Ш-225 ИСКРА -Ш-250		150 175 200 225 250		5,0 5,5 6,0 6,0 6,5		Черный Красный Желтый Серый Зеленый
ИСКРА -Ш-300 ИСКРА -Ш-350		300 350		7,5 8,5		Белый Синий
ИСКРА -Ш-400 ИСКРА -Ш-450 ИСКРА -Ш-500 ИСКРА-Ш-600 ИСКРА-Ш-700 ИСКРА-Ш-800		400 450 500 600 700 800		9,5 10,5 10,5 12,0 15,0 20,0		Черный Красный Желтый Зеленый Белый Синий
ИСКРА -Ш-900 ИСКРА -Ш-1000 ИСКРА -Ш-1250 ИСКРА -Ш-1500 ИСКРА -Ш-1750 ИСКРА -Ш-2000		900 1000 1250 1500 1750 2000		25,0 30,0 62,0 62,0 62,0 62,0		Черный Красный Желтый Зеленый Белый Синий
ИСКРА -Ш-2250 ИСКРА -Ш-2500 ИСКРА -Ш-3000 ИСКРА -Ш-3500 ИСКРА -Ш-4000 ИСКРА -Ш-4500		2250 2500 3000 3500 4000 4500		62,0 90,0 120,0 120,0 120,0 120,0		Черный Красный Желтый Зеленый Белый Синий
ИСКРА -Ш-5000 ИСКРА -Ш-6000 ИСКРА -Ш-7000 ИСКРА-Ш-8000 ИСКРА-Ш-9000 ИСКРА-Ш-10000		5000 6000 7000 8000 9000 10000		190,0 240,0 240,0 240,0 240,0 370,0		Черный Красный Желтый Зеленый Белый Синий

3.2. Устройства ИСКРА-Ш обладают восприимчивостью к инициирую­ще­му импульсу, обеспечивающую подрыв:

• от капсюля-детонатора с замедлением устройства инициирующего по­верх­ностного ИСКРА-П ТУ 7275-030-07513903-2008 при соединении их с по­мо­щью соединителя черт. ИВШП 292.000 устройства поверхностного ИСКРА-П, со­глас­но схеме ри­сунка 2 (от одного устройства СИНВ-П подрывается до шес­ти уст­ройств);

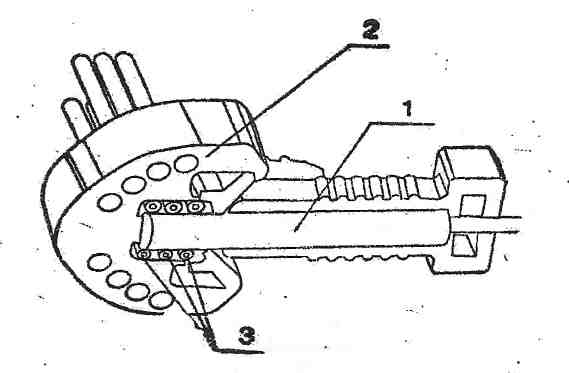

1  капсюль-детонатор инициирующего устройства;2  монтажный соединитель черт. ИВШП 292.000; 3  волноводы инициируемых устройств.

Рисунок 2  Схема инициирования устройств ИСКРА-Ш от устройств ИСКРА-П.

• от детонирующего шнура ДШ-А, ДШ-В, ДШЭ-12 ГОСТ 6196, ДШН-6,

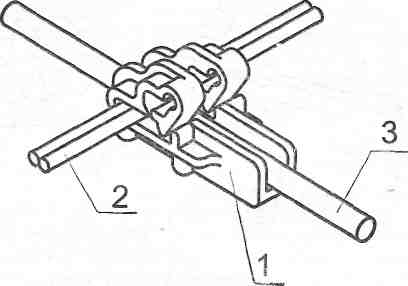

ДШН-8, ДШН-10 ИВШП 773979.013 ТУ, ДШМ-Э ДИШВ. 773971.504 ТУ или дру­­­гих детонирующих шнуров, допущенных в установленном порядке, при соединении с помощью соединителя черт. ИВШП 143.000.000 согласно схеме ри­­­сун­ка 3; соединителя черт. ИВШП 143.000.000-02 согласно схеме рисунка 4, со­единителя черт. ИВШП 313.000 согласно схеме рисунка 5 (под­соеди­ня­ется до трех волноводов инициируемых устройств); соединителя черт. ИВШП 326.000 согласно схеме рисунка 6 (подсоединяется до 18 волноводов ини­ции­руемых устройств, но не более трех волноводов в каждом пазу соеди­нителя);

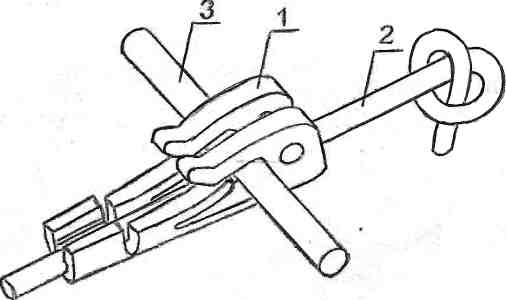

1  соединитель; 2  волновод инициируемого устройства;3  детонирующий шнур.

Рисунок 3  Схема инициирования устройств ИСКРА-Ш от детонирующего шнура с использованием соединителя черт. ИВШП 143.000.000.

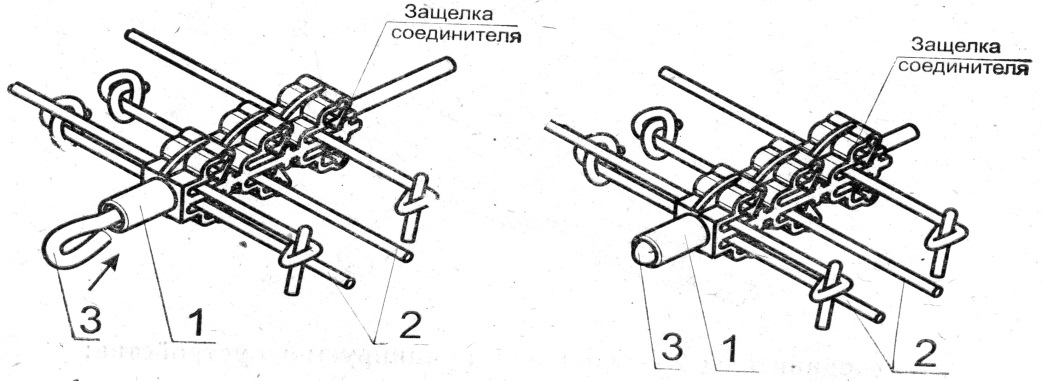

1  соединитель; 2  волновод инициируемого устройства;3  детонирующий шнур.

Рисунок 4  Схема инициирования устройств ИСКРА-Ш от детонирующего шнура

с использованием соединителя черт. ИВШП 143.000.000-02.

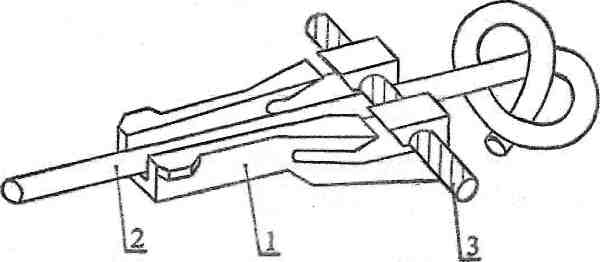

1  соединитель; 2  волновод инициируемого устройства;3  детонирующий шнур.

Рисунок 5  Схема инициирования устройств ИСКРА-Ш от детонирующего шнура

с использованием соединителя черт. ИВШП 313.000.
