- •«Выбор и обоснование параметров буровзрывных работ при проходке подземных выработок для заданных условий»
- •Содержание
- •1 Общие вопросы курсового проектирования
- •1.1 Основные цели и задачи курсового проектирования
- •1.2 Основные требования, предъявляемые к курсовому проектированию
- •1.3 Защита курсового проекта
- •Оформление курсового проекта
- •2 Содержание курсового проекта Содержание пояснительной записки
- •Графическая часть
- •Введение
- •1 Исходные данные для курсового проекта
- •2 Специальный раздел
- •2.1 Глубинаосновного комплекта шпуров
- •2.2 Выбор типа бурового оборудования
- •2.3 Выбор диаметр шпура
- •2.4 Выбор типа вв
- •2.5 Удельный расход вв
- •2.6 Удельный расчетный расход вв
- •2.7 Расположение шпуров
- •2.8 Определение основных параметров шпуров
- •2.8.1 Определение линии наименьшего сопротивления
- •2.8.2 Параметры врубовых шпуров
- •2.8.3 Параметры отбойных шпуров
- •2.8.4 Расчет параметров оконтуривающих (контурных) шпуров
- •2.9Определение количество шпуров на цикл
- •2.10 Количество взрывчатого вещества на цикл
- •2.11 Порядок составления схемы расположения шпуров
- •2.12 Выбор конструкции зарядов шпуров
- •2.13 Последовательность и средства взрывания
- •2.14 Расчет электровзрывной цепи
- •2.15 Применение систем неэлектрического взрывания
- •2.16 Проветривание забоя
- •2.17 Определение опасных зон при взрывных работах
- •2.18Определение технико-экономических показателей буровзрывных работ
- •2.19 Требования безопасности при ведении взрывных работ
- •Заключение
- •Список литературы
- •Инструкция по применению устройств инициирующих с замедлением шпуровых искра-ш
- •1. Состав устройства.
- •1 Волновод; 2 капсюль-детонатор с замедлением;
- •3 Втулка длинная черт. Ившп 371.000.001; 4 этикетка; 5 бандероль.
- •3. Основные технические показатели.
- •1 Соединитель; 2 волновод инициируемого устройства; 3 детонирующий шнур.
- •1 Волноводы инициируемых устройств; 2 детонирующий шнур;
- •3 Изоляционная лента или проволока; 4 электродетонатор.
- •4. Упаковка и маркировка.
- •5. Требования безопасности.
- •6. Указания по сборке устройств искра-ш с соединителями.
- •7. Указания по применению устройств искра-ш при взрывных работах.
- •1 2 Втулка соединительная; 2 волноводы устройств.
- •8. Входной контроль.
- •9. Транспортирование и хранение.
- •10. Порядок уничтожения.
- •11. Порядок ликвидации отказавших зарядов.
- •12. Порядок действия в аварийных ситуациях.
- •3 Контрольные вопросы
Заключение
В заключении формулируются выводы, характеризующие степень решения задач, которые ставились при разработке курсового проекта.
Список литературы
Единые правила безопасности при взрывных работах //Безопасность при взрывных работах. Сб. документов. – Вып.1. Сер.13. – М.: НТЦ по безопасности в промышленности, 2001.
Суханов А.Ф., Кутузов Б.Н. Разрушение горных пород взрывом. М. Недра, 1983. УДК 622.233:622.235.02 (075.8).
Справочник взрывника. Под ред. проф., д.т.н. Б.Н.Кутузова. М. Недра, 1988. УДК 622.235-05(035).
Справочник по горнорудному делу. Под.ред. В.А.Гребенюка, Я.С.Пыжьянова, И.Е.Ерофеева. М. Недра, 1983. УДК 622.272.06:622.34 (035).
Покровский Н.М. Технология строительства подземных сооружений и шахт. Часть 1. Технология сооружения горизонтальных выработок и тоннелей. М. Недра, 1977. УДК 622.261.2 (075.8).

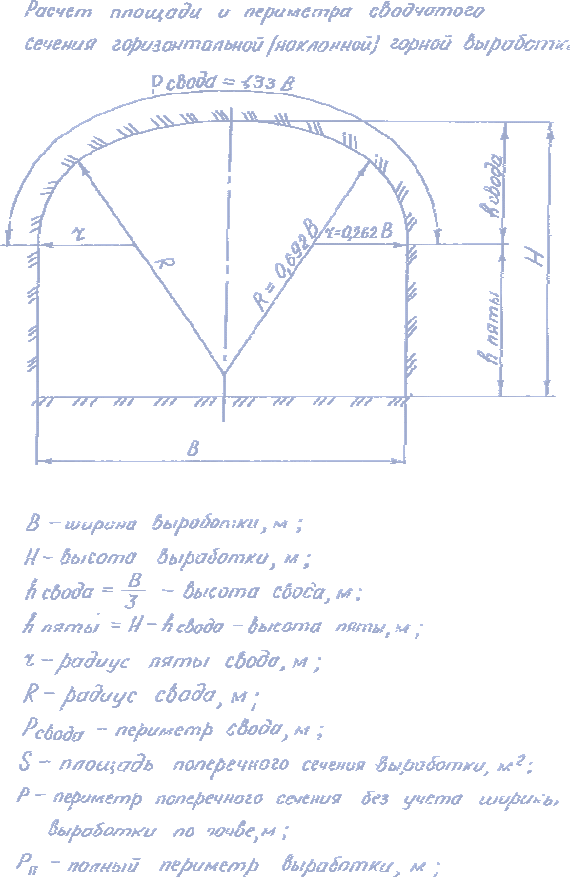

ПРИЛОЖЕНИЕ А
ПРОДОЛЖНИЕ ПРИЛОЖЕНИЯ А
ПРИЛОЖЕНИЕ В
Инструкция по применению устройств инициирующих с замедлением шпуровых искра-ш
Устройства инициирующие с замедлением шпуровые ИСКРА-Ш (в дальнейшем именуемые устройства ИСКРА-Ш), предназначены для замедления инициирования боевиков шпуровых и скважинных зарядов при взрывных работах в рудниках и угольных шахтах, где допущено применение непредохранительных ВВII класса, а также на земной поверхности.
Пример записи обозначения устройств при заказе и в документации других изделий, в которых они могут быть применены:
Устройство ИСКРА-Ш-700-10 ТУ 7275-032-07513903-2008;
где 700 – номинальное время замедления, мс;
10 – длина ударно-волновой трубки, м.
1. Состав устройства.
1.1. Устройства ИСКРА-Ш (рисунок 1) состоят из капсюля-детонатора с замедлением, ударно-волновой трубки (в дальнейшем именуемой волноводом) зеленого цвета, соединительного элемента (втулки из полимерного материала). Волновод устройств ИСКРА-Ш свернут в бухту, к одному из витков бухты приклеена этикетка из ленты клеевой на бумажной основе и оклеена одной или двумя бандеролями. Свободный конец волновода загерметизирован.
Длина капсюля-детонатора с замедлением составляет от 72 до 90 мм в зависимости от времени замедления
Длина волновода ИСКРА-Ш составляет 2, 4, 7, 10, 16, м с погрешностью 5%. По согласованию с потребителем допускается другая длина волновода.
7,6

1 Волновод; 2 капсюль-детонатор с замедлением;
3 Втулка длинная черт. Ившп 371.000.001; 4 этикетка; 5 бандероль.

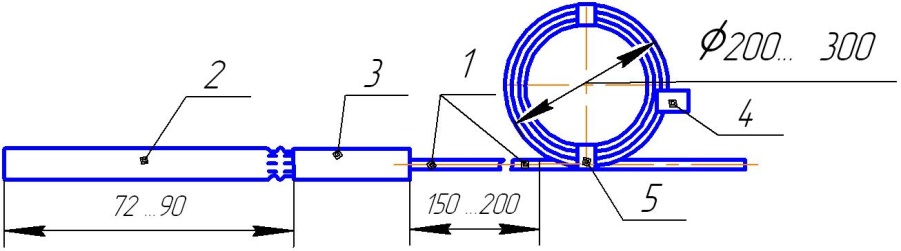

Рисунок 1 Общий вид устройств ИСКРА-Ш.
72-90
7,6

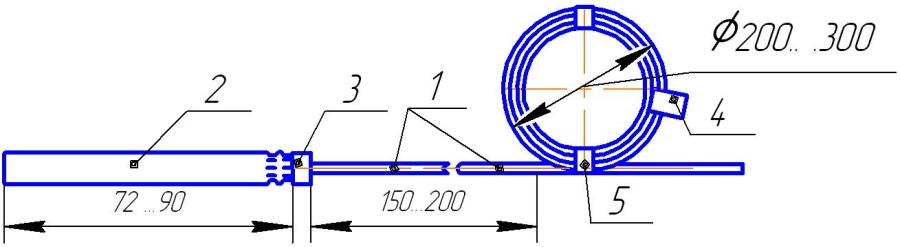

3 втулка короткая черт. ИВШП 371.000.002.Рисунок 1а Общий вид устройств ИСКРА-Ш.
Устройства ИСКРА-Ш в соответствии с рисунком 1 имеют втулку, выступающую из капсюля-детонатора на 55 мм. Эти устройства ИСКРА-Ш с длинной втулкой рекомендуется применять при взрывных работах в забоях, где бурят шпуры диаметром свыше 40 мм и в скважинах.
Устройства ИСКРА-Ш в соответствии с рисунком 1а имеют втулку, выступающую из капсюля-детонатора от 1,5 до 2 мм. Эти устройства ИСКРА-Ш с короткой втулкой рекомендуется применять при взрывных работах в забоях, где бурят шпуры диаметром до 40 мм.
2. Комплектность поставки.
2.1. Устройства ИСКРА-Ш могут комплектоваться соединителями черт. ИВШП 143.000.000 (рисунок 3), соединителями черт. ИВШП 143.000.000-02 (рисунок 4), соединителями черт. ИВШП 313.000 (рисунок 5), соединителями черт. ИВШП 326.000 (рисунок 6) и др., служащими для соединения устройств ИСКРА-Ш с детонирующим шнуром.
Сборка устройств ИСКРА-Ш с соединителями производится в соответствии с разделом 6 настоящей инструкции.
